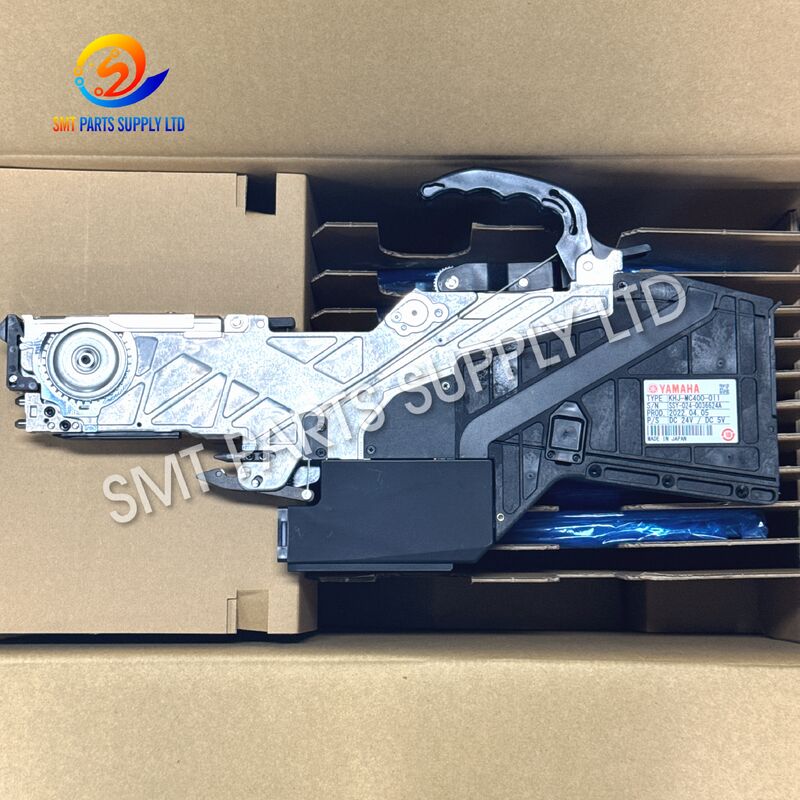

YAMAHA KHJ-MC400-011 SS24mm elektrische feeder voor YS24 YSM10 YSM20

YAMAHA KHJ-MC400-011 SS24mm elektrische feeder voor YS24 YSM10 YSM20

De KHJ-MC400-011 SS 24 mm elektrische feeder levert met tape verpakte elektronische componenten aan compatibele SMT-plaatsingsmachines. Het voert de draagtape vooruit, legt componentzakken bloot via het afdektape-verwerkingspad en positioneert componenten voor verzameling door het plaatsingsmondstuk. Zijn rol is de presentatie van componenten binnen het assemblageproces.

Deze feeder is bedoeld voor inkoopvereisten voor YAMAHA YS24-, YSM10- en YSM20-machines, onder voorbehoud van verificatie van de geïnstalleerde feederconfiguratie. Het volledige onderdeelnummer, de tapespecificatie en de machine-interface moeten vóór aankoop worden gecontroleerd.

Voor onderhoudsteams biedt een correct afgestemde feeder een vervangingsoptie wanneer een bestaande eenheid bevestigde voedingsfouten vertoont. Voor productieplanners kunnen extra feeders de voorbereiding van de rollen en de reservevoorraad ondersteunen. De aanduiding 24 mm verwijst naar de breedte van de dragertape; pocket pitch, componentafmetingen en tapediepte blijven afzonderlijke selectiefactoren. Nauwkeurige identificatie helpt kopers een relevante offerte te verkrijgen en zich met minder onzekerheden op de installatie voor te bereiden.

Oorzaak: Waarom problemen met de tapedoorvoer de montage beïnvloeden

Het betrouwbaar oppakken van componenten begint met een consistente tapepresentatie. Wanneer de zakken in de verkeerde positie stoppen of de afdektape niet goed loslaat, kan de machine te maken krijgen met gemiste opnames, herhaalde pogingen of onderbrekingen die de aandacht van de operator vereisen.

Mogelijke oorzaken zijn versleten indexeringscomponenten, beschadigde tapegeleiders, ongeschikte instellingen en overmatige weerstand van de haspel. Soortgelijke symptomen kunnen echter ook voortkomen uit de gegevens van het mondstuk, het vacuümsysteem of de componenten. Stel een diagnose van de bron voordat u besluit dat vervanging van de feeder noodzakelijk is.

Oplossing: Zorg ervoor dat de vervanging overeenkomt met de daadwerkelijke installatie

De KHJ-MC400-011 biedt een specifieke aankoopreferentie voor een SS24mm-feedervereiste. Begin met het label van de bestaande eenheid en vergelijk vervolgens de machineconfiguratie en het materiaal dat bij de productie wordt gebruikt.

Bij een bevestigde voedingsfout kan een geschikte vervanging de vereiste componenttoevoerfunctie herstellen. Voor een extra productie-opstelling controleert u de invoercapaciteit, de beschikbare montageposities en de beoogde componenthaspel voordat u bestelt.

Een duidelijke vraag moet het gevraagde onderdeelnummer verbinden met de praktische toepassing ervan. Hierdoor kunnen inkoop- en engineeringteams dezelfde specificatie evalueren.

Specificaties

Inzicht in de tapebreedte en invoerafstand

De 24 mm-specificatie beschrijft niet de afstand tussen componenten. De breedte van de draagband en de zaksteek zijn verschillende afmetingen, en beide hebben invloed op de selectie of opstelling van de feeder.

De tapediepte en de kenmerken van de afdektape hebben ook invloed op de presentatie van de componenten. Zorg voor een verpakkingstekening wanneer u een nieuw onderdeel introduceert, vooral als de haspel ervan afwijkt van de materialen die al op de lijn gekwalificeerd zijn.

Sollicitatie

Deze SS24mm-feeder is relevant voor SMT-assemblageklussen met behulp van compatibele 24 mm componententape. Mogelijke toepassingen zijn onder meer besturingskaarten, communicatieapparatuur, vermogenselektronica en consumentenproducten.

De selectie hangt af van de individuele verpakkingsspecificatie en niet van de branchenaam. Componenten zoals connectoren of geïntegreerde schakelingen kunnen geschikt zijn als hun tapegeometrie en opnamevereisten overeenkomen met de volledige machine-opstelling.

Hoe het werkt

De draagtape volgt het geleide pad van de feeder en grijpt in op het indexeringsmechanisme. De elektrische aandrijving beweegt de machine voort volgens de geconfigureerde voervolgorde, waardoor opeenvolgende zakken naar het oppakgebied worden gebracht.

De afdektape wordt langs de beoogde route gescheiden, zodat het onderdeel toegankelijk is. Het machinemondstuk verzamelt vervolgens het blootgestelde onderdeel en brengt het over naar de plaatsingsvolgorde.

Correct beladen en geschikte instellingen zijn essentieel. Overmatig slepen van de haspel, beschadigde tape of een onjuiste pocketpitch kunnen de werking beïnvloeden, zelfs als de feeder mechanisch functioneert.

Hoe te kiezen

Bevestig de volledige identificatie

Gebruik KHJ-MC400-011 bij de aanvraag en voeg een leesbare labelfoto toe. Ga er niet van uit dat een ander KHJ-MC400-achtervoegsel alleen uitwisselbaar is omdat het dezelfde nominale breedte heeft.

Controleer de beoogde machine

Geef aan of de feeder zal worden gebruikt op YS24-, YSM10- of YSM20-apparatuur. Voeg interfacefoto's toe als de geïnstalleerde configuratie onzeker is of is gewijzigd.

Bekijk de componentverpakking

Bevestig 24 mm tapebreedte, pocketafstand en tapediepte. Voor een nieuwe toepassing dient u de verpakkingstekening van de componenten en de relevante productievereisten te verstrekken.

Conditie en leveringsomvang definiëren

Specificeer de vereiste toestand en identificeer eventuele benodigde accessoires. Vraag naar de foto's van het aangeboden apparaat en bevestig wat bij de prijs is inbegrepen.

Akkoord over verificatie

Vraag waar nodig machineherkenning en een voerdemonstratie met representatief materiaal aan. Een nuttig testrapport identificeert het apparaat en legt uit onder welke omstandigheden het is gecontroleerd.

Ontvangst en productievoorbereiding

Vergelijk bij ontvangst het meegeleverde label en de accessoires met de bestelling. Inspecteer de connector, tapegeleider, montageoppervlakken en vergrendelingsmechanisme op zichtbare schade.

Volg de toepasselijke machine- en feederprocedures voor installatie. Bevestig de herkenning en het toevoegen van monsters en voltooi vervolgens een gecontroleerde proef met het beoogde onderdeel voordat de normale productie wordt vrijgegeven. Registreer het resultaat, zodat de status van het apparaat duidelijk is voor toekomstig gebruik.

Veelgestelde vragen

Vraag 1: Geeft 24 mm de maximale componentbreedte aan?

Nee. Het identificeert de nominale breedte van de draagband. De afmetingen van de componenten moeten in de tapezak passen en compatibel blijven met het invoerpad, de spuitmond en de plaatsingsmachine. Gebruik de verpakkingstekening om de toepassing te beoordelen.

Vraag 2: Kan deze feeder worden besteld voor YS24, YSM10 of YSM20?

Dit zijn de doelmachinereferenties voor dit product. Geef vóór aankoop uw machinegegevens en bestaande feeder-identificatie op, zodat de aangeboden eenheid kan worden beoordeeld aan de hand van de geïnstalleerde configuratie.

V3: Kan een ander achtervoegsel KHJ-MC400-011 vervangen?

Een ander achtervoegsel vereist individuele verificatie. Vergelijk het label, de configuratie en de relevante technische documentatie. Een soortgelijk uiterlijk en dezelfde tapebreedte bewijzen niet dat twee feederversies uitwisselbaar zijn.

Vraag 4: Zal ​​het vervangen van de feeder elk ophaalprobleem oplossen?

Vervanging lost problemen op die worden veroorzaakt door een defecte feeder. Fouten bij het opnemen kunnen ook te maken hebben met de spuitmond, het vacuüm, de toestand van de tape of de machine-instellingen. Stel een diagnose van het probleem en valideer de volledige installatie na vervanging.

Vraag 5: Wat moet er in een offerteaanvraag staan?

Verzend het onderdeelnummer, het aantal, het machinemodel, de gewenste staat en de bestemming. Voeg een foto van het feederlabel, de gewenste leverdatum en eventuele inspectievereisten toe om een ​​duidelijk en vergelijkbaar aanbod te kunnen opstellen.

Neem contact met ons op

Vraag een offerte aan voor KHJ-MC400-011

Heeft u een SS24mm-feeder nodig voor vervanging, reservevoorraad of een andere productieopstelling? Deel uw apparatuurgegevens en aankoopvereisten om prijzen, beschikbaarheid en leveringsopties op te vragen.

Stuur uw feederlabel en het benodigde aantal om uw offerteaanvraag te starten.
