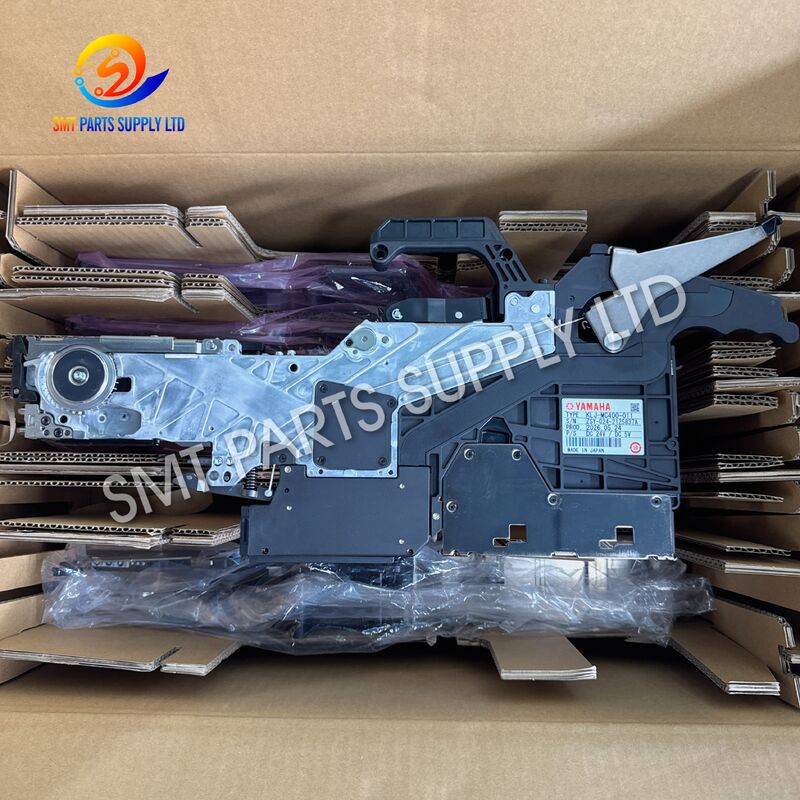

YAMAHA ZS KLJ-MC400-011 24 mm elektronische feeder voor YSM20R

YAMAHA ZS KLJ-MC400-011 24 mm elektronische voeder voor YSM20R

DeYAMAHA ZS KLJ-MC400-011 24 mm elektronische voederis ontworpen om componenten verpakt in 24 mm reliëfband aan te leveren aan compatibele SMT-plaatsingsapparatuur.Het biedt gecontroleerde band vooruitgang, zodat elk onderdeel zak is nauwkeurig geplaatst op het opvangpunt voor de plaatsing hoofd.

De KLJ-MC400-familie wordt in de technische documentatie van YAMAHA aangeduid als deZS FEEDER ASSY. 24 mm.De gedocumenteerde afmetingen van de voeder zijn ongeveer507 mm × 228 mm × 31,5 mm, met een gewicht van ongeveer1.47kgHet ondersteunt 24 mm reliëfband met een maximale banddikte van 0,6 mm en voedingspitchinstellingen van 2 mm tot 32 mm.

Voor elektronicafabrikanten die SMT-lijnen met gemengde componenten exploiteren, helpt een correct geselecteerde voeder om consistente bandpositiëring, stabiele componentopname en efficiënte productieruitwisselingen te behouden.

De oorzaak

Productieproblemen in verband met de voeder zijn vaak veroorzaakt door mechanische slijtage, onjuiste bandspecificaties, verontreiniging, beschadigde bandleidingen of ongeschikte voederkeuze.

Een voeder die de draagband niet consequent vooruitvoert, kan ertoe leiden dat de onderdelenzak buiten de beoogde opvangpositie komt.stopt van de machine of herhaaldelijk ingrijpen van de bediener.

Een ander veel voorkomend probleem is de verkeerde breedte van de voeder.Een voeder die is ontworpen voor 24 mm draagband moet worden afgestemd op de juiste bandbreedte en spoelconfiguratie in plaats van vervangen door een onverenigbare voeder.

Veroudering van het bandtransportmechanisme kan ook invloed hebben op de herhaalbaarheid na langdurig gebruik in de productie.bandpad en bewegende secties is daarom belangrijk voor het behoud van een consistente werking.

De oplossing

DeKLJ-MC400-011 ZS 24 mm voederbiedt een speciale voedingsoplossing voor componenten die worden geleverd in 24 mm reliëfband.

Het elektronische voedingsmechanisme brengt de band naar voren volgens de voor het onderdeelpakket geconfigureerde toonhoogte.met een vermogen van meer dan 50 W,.

De voedingsband ondersteunt een breed scala aan bandhoogtes, waardoor deze geschikt is voor verschillende lengtes van de componentverpakkingen, terwijl de bandbreedte van de drager van 24 mm gelijk blijft.

Het gebruik van de juiste voederserie kan gebruikers helpen een stabielere materiaalbehandeling te bereiken, onnodige aanpassingen van de bandpositie te verminderen en de doeltreffendheid van de voederspreparatie tijdens de lijninstallatie te verbeteren.

Specificaties

De bovenstaande dimensie-, band- en voedingsspecificaties zijn vermeld voor de KLJ-MC400-00X 24mm ZS-voederfamilie in de YSM20R-referentiedocumentatie.

Vergelijking van de ZS-voermachineserie

De YAMAHA-referentie-informatie identificeert KLJ-MC400 als de 24 mm ZS-voederfamilie en geeft een lijst van steeds bredere KLJ-voederfamilies voor 32 mm, 44 mm, 56 mm en 72 mm draagbanden.

Toepassing

De YAMAHA ZS KLJ-MC400-011 is bedoeld voor geautomatiseerde SMT-productie waarbij elektronische componenten inmet een diameter van niet meer dan 50 mm.

Het kan worden gebruikt voor componenten waarvan de afmetingen van het pakket een breder dragerformaat vereisen dan standaard 8mm-, 12mm- of 16mm-band.modules en andere onderdelen, verpakt in compatibele 24 mm relieffaband.

The feeder is particularly useful in production environments requiring frequent model changes because the available pitch settings accommodate different pocket spacings without changing to another feeder width.

Het is geschikt voor gebruik in sectoren van de elektronische industrie, zoals industriële elektronica, automobielelektronica, communicatieapparatuur, consumentenelektronica,elektrische apparatuur voor elektrische installaties, voor elektrische installaties.

Hoe het werkt.

De voederhouder houdt de componentrol vast en leidt de 24 mm draagband door het transportpad van de band.

Tijdens de productie brengt het elektronische aandrijfsysteem de band naar voren met de geprogrammeerde toonhoogte.

De plaatsingsmachine haalt het blootgestelde onderdeel vervolgens met de juiste spuitstuk uit de draagzak.de voedingsapparaat beweegt de band opnieuw naar de geprogrammeerde component pitch.

Voor de KLJ-MC400-00X 24 mm voedingsfamilie bevat de YAMAHA-documentatie een lijst met voedingspitch-selecties van2 mm, 4 mm, 8 mm, 12 mm, 16 mm, 20 mm, 24 mm, 28 mm en 32 mm.

Dit bereik maakt het mogelijk om met één voedingsbreedte verschillende 24 mm draagbandcomponentformaten te verwerken.

Hoe te kiezen

Bevestig eerst het onderdeelnummer van de voeder op het bestaande voederetiket.KLJ-MC400-011.

Volgende bevestig dat de draagband is24 mm breedDe breedte van de voeder moet altijd overeenkomen met het voor het onderdeel gebruikte bandformaat.

De gedocumenteerde KLJ-MC400-00X-specificatie is bestemd voor geïmprimeerde dragende tape met een maximale dikte van 0,6 mm.

Deze voederfamilie ondersteunt meerdere afstanden van 2 mm tot en met 32 mm, maar de daadwerkelijke vereiste instelling is afhankelijk van de componentverpakking.

Ten slotte, bevestig het model van de machine en de interface van de voeder voordat u bestelt.informatie over het model van de machine en de rol van het onderdeel kan het risico op het kiezen van een foutieve voedingsrevisie aanzienlijk verminderen.

Waarom de KLJ-MC400-011 kiezen?

Het belangrijkste voordeel van deze voerder is het speciale 24 mm bandformaat in combinatie met meerdere voedingsopties.

In plaats van een nauwere voeder aan te passen aan ongeschikte band, kunnen operators de juiste voederbreedte gebruiken voor een stabiele bandgeleiding.Dit is met name belangrijk wanneer onderdelen in grotere, gepresteerde zakken worden verpakt, waarbij de banduitlijning rechtstreeks van invloed is op de pick-uppositie.

De KLJ-MC400-011 kan ook worden geïdentificeerd door een specifiek YAMAHA-onderdeelnummer, dat de vervanging van reservevoerders en het inventarisbeheer vereenvoudigt.

Voor fabrieken die meerdere voedingsbreedtes handhaven, kan het helpt om installatiefouten tijdens productiewisselingen te verminderen door KLJ-MC400 24 mm-eenheden duidelijk van andere ZS-voedingsfamilieën te scheiden.

Aanbevelingen voor onderhoud

Houd de weg van de draagband schoon en vrij van losse onderdelen, kleefstoffen en stof.

Controleer de bandgids en het transportmechanisme bij afwijkende voeding, onregelmatige indexering of herhaalde opvangfouten.

Als er een overmatige weerstand wordt waargenomen, moet u het draagband niet door de voedingsbak dwingen.

Bescherm de voedingsbak tijdens de opslag tegen inslagen, overmatige vochtigheid en besmetting.Het gebruik van de voeder moet zorgvuldig worden uitgevoerd omdat de bandleidings- en plaatsingssecties een consistente mechanische uitlijning vereisen..

Voor vervangende aankopen dient u het oude voederlabel of duidelijke foto's ter beschikking te houden, zodat het onderdeelnummer en de configuratie vóór verzending kunnen worden vergeleken.

Veelgestelde vragen

V1: Welke bandbreedte ondersteunt KLJ-MC400-011?
De KLJ-MC400-feederfamilie is ontworpen voor 24 mm draagband.

V2: Is de KLJ-MC400-011 een elektronische voedingsbron?
Ja, KLJ-MC400-011 wordt in de industrielijsten aangeduid als een YAMAHA ZS-serie 24 mm-voerder en wordt gewoonlijk geleverd als een elektronische SMT-voerder voor geautomatiseerde toepassingen voor het voeden van componenten.

V3: Welke feed pitches worden ondersteund?
De KLJ-MC400-00X 24mm ZS-voederspecificatie bevat een lijst van 2mm, 4mm, 8mm, 12mm, 16mm, 20mm, 24mm, 28mm en 32mm voedingspitch-instellingen.

V4: Kan deze voeder op de YAMAHA YSM20R worden gebruikt?
De YAMAHA YSM20R-referentiedocumentatie bevat de KLJ-MC400-00X 24mm ZS-voederfamilie in de voederspecificaties.bevestig het voedingslabel en de machineinterface voordat u bestelt.

V5: Welke informatie moet worden verstrekt voordat een offerte wordt aangevraagd?
Gelieve het vereiste onderdeelnummer, de breedte van de voedingsbak, het machinemodel, de gevraagde hoeveelheid en, indien beschikbaar, een duidelijke foto van het bestaande voedingsbaketiket te verstrekken.Dit maakt een snellere controle van de verenigbaarheid en het opstellen van offertes mogelijk..
