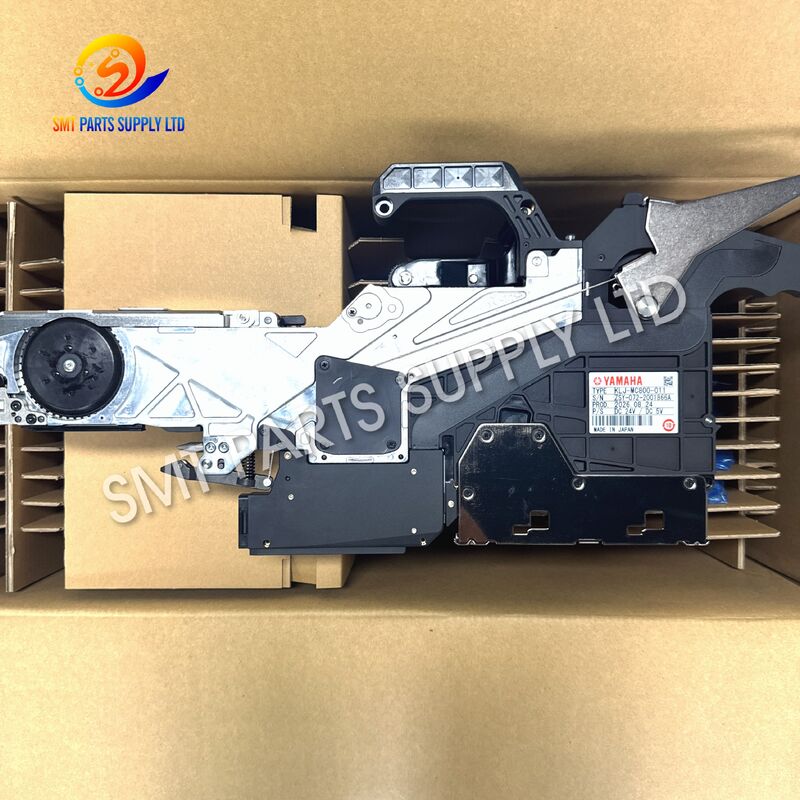

YAMAHA KLJ-MC800-011 ZS72mm elektrische feeder voor SMT Mounter

YAMAHA KLJ-MC800-011 ZS72mm elektrische feeder voor SMT Mounter

De KLJ-MC800-011 ZS 72 mm elektrische tapefeeder is een componententoevoereenheid voor compatibele SMT pick-and-place-apparatuur. Het verwerkt componenten die worden geleverd in een dragertape van 72 mm, waarbij de tape wordt voortbewogen zodat de plaatsingskop componenten op een gedefinieerde oppakpositie kan verzamelen.

Voor productieteams die borden assembleren waarvan de componenten in bredere tape zijn verpakt, is de juiste feederselectie een essentieel onderdeel van de machinevoorbereiding. Tapebreedte, zakgeometrie, invoerafstand en machine-interface moeten samenwerken om een ​​consistente presentatie van componenten te ondersteunen.

Deze feeder kan worden overwogen voor het vervangen van een bijpassende eenheid, het voorbereiden van een extra productie-opstelling of het onderhouden van een reserve voor gepland onderhoud. De selectie moet beginnen met het volledige onderdeelnummer en de bestaande machineconfiguratie. Hoewel feeders er misschien hetzelfde uitzien, kunnen verschillen in revisie, interface of ondersteunde tapespecificaties de geschiktheid beïnvloeden. Door deze gegevens vóór de aankoop te bevestigen, kunnen de inkoop- en engineeringteams het eens worden over de vereiste montage en worden onnodige vertragingen bij de installatie vermeden.

Voeronderbrekingen duiden niet altijd op een defecte voerbak. De toestand van de dragertape, onjuiste opstelling en slijtage kunnen soortgelijke symptomen veroorzaken. Door de werkelijke oorzaak te identificeren, kunt u bepalen of aanpassing, onderhoud of vervanging passend is.

Een vervangingsbesluit moet volgen op inspectie van het volledige voertraject. Alleen het vervangen van de feeder lost mogelijk geen fouten op die worden veroorzaakt door een ongeschikte verpakking of onjuiste machine-instellingen.

Voor een toepassing die een ZS 72 mm feeder vereist, biedt KLJ-MC800-011 een specifiek onderdeelnummerreferentie voor aankoop- en vervangingsbeoordeling. Door deze verwijzing af te stemmen op de bestaande apparatuur, wordt de onzekerheid bij de aanschaf van een feedersamenstel verminderd.

Het praktische doel is een gecontroleerde levering van componentzakken aan de ophaallocatie van de machine. Om dat resultaat te bereiken, zijn een correcte installatie, het laden van de tape en de juiste configuratie essentieel.

Voer vóór de vrijgave voor productie een gecontroleerde voedingsproef uit met representatief materiaal. Controleer de positie van de zak, de beweging van de afdektape en de oppakprestaties volgens de bedieningsprocedure van de machine.

De aanduiding 72 mm verwijst naar de nominale breedte van de dragertape. Het beschrijft niet de maximale lichaamsbreedte van de componenten, de afmetingen van de feederbody of de capaciteit van de plaatsingsmachinecomponenten.

Elektrische specificaties, afmetingen, gewicht en ondersteunde steekwaarden moeten worden ontleend aan de documentatie die van toepassing is op de exacte eenheid.

Deze feeder is relevant voor productieklussen waarbij componenten worden gebruikt die zijn verpakt in geschikte 72 mm draagtape. De verpakkingsspecificaties van de fabrikant van de componenten moeten worden gecontroleerd voordat de feeder aan een bordprogramma wordt toegewezen.

Dit zijn potentiële productiescenario's, in plaats van garanties dat elk onderdeel in die industrieën deze feeder nodig heeft.

Yamaha identificeert de YSM20 als ondersteunende elektrische feeders uit de ZS-serie. De exacte geschiktheid van KLJ-MC800-011 vereist nog steeds controle aan de hand van de machineconfiguratie en de toepasselijke feederdocumentatie. Yamaha Motor Co., Ltd.

Een elektrische tapefeeder voert de draagtape in gecontroleerde stappen door, zodat de componentzakken de oppaklocatie bereiken. De volgende reeks beschrijft het algemene voedingsproces; operators moeten de instructies voor hun specifieke apparatuur volgen.

De feeder levert componenten; de plaatsingsmachine regelt het oppakken en plaatsen op de printplaat.

Een correcte uitlijning van de zakken en een soepele beweging van de tape zijn belangrijk tijdens het gebruik. Overmatige weerstand van de haspel, beschadigde tape of een onjuiste geleiding van de afdektape kunnen de invoer belemmeren, zelfs als het invoermechanisme normaal werkt.

Bevestig het volledige onderdeelnummer

Gebruik KLJ-MC800-011 als identificatiereferentie. Vergelijk het volledige label op de bestaande feeder, inclusief het achtervoegsel. Soortgelijke nummering mag niet worden beschouwd als bewijs dat twee revisies uitwisselbaar zijn.

Controleer de machineconfiguratie

Geef het machinemodel en details van de geïnstalleerde invoeropstelling op. Voeg, indien beschikbaar, de toepasselijke verwijzing naar de onderdelenlijst toe of een foto van het aansluitgebied van de feeder.

Bekijk de componentverpakking

Bevestig de breedte van de dragertape van 72 mm, de pocketafstand, de pocketdiepte en de afmetingen van de componenten. De tapebreedte alleen is onvoldoende om vast te stellen of het volledige invoer- en oppakproces zal werken.

Definieer de inkoopscope

Vermeld het aantal, de vereiste staat en de verwachte accessoires. Verduidelijk of de offerte betrekking heeft op een volledige feederconstructie en identificeer eventuele items die daarbij moeten horen.

Maak afspraken over het inspectiebewijs

Vraag voor een vervangend apparaat duidelijke identificatiefoto's en relevante staatsinformatie aan. Als functionele tests inbegrepen zijn, spreek dan af wat de test inhoudt en of er representatieve tape zal worden gebruikt.

Installatiecontroles plannen

Geef voldoende tijd voor machineherkenning, het laden van de tape, pitch-configuratie en proefopname. Een overeenkomend onderdeelnummer ondersteunt de identificatie, maar elimineert de normale inbedrijfstellingscontroles niet.

Houd het tapepad en het oppakgebied vrij van losse verpakkingsfragmenten. Inspecteer toegankelijke tapegeleiders en afdektaperouteringspunten op vervuiling of schade, volgens de onderhoudsinstructies van de apparatuur.

Behandel de feeder met behulp van de daarvoor bestemde steunpunten en bescherm blootliggende verbindingen tijdens opslag of transport. Vermijd het forceren van tape door een beperkt mechanisme.

Wanneer u een invoerprobleem onderzoekt, noteer dan het machinealarm, de bandspecificatie en de bedrijfstoestand. Deze informatie maakt het gemakkelijker om een ​​feederfout te onderscheiden van een materiaal- of opstellingsprobleem.

Vraag 1: Wat is de belangrijkste functie van KLJ-MC800-011?

Het transporteert componenten verpakt in geschikte 72 mm draagtape naar de oppakpositie van een compatibele SMT-machine. De plaatsingskop pakt vervolgens elk onderdeel op en plaatst het op de printplaat.

Vraag 2: Betekent 72 mm dat de feeder een component van 72 mm breed kan verwerken?

Nee. Het verwijst naar de breedte van de dragertape. Componentafmetingen, zakgeometrie, spuitmondkeuze en limieten voor het hanteren van de machine moeten afzonderlijk worden gecontroleerd voordat wordt bevestigd dat een bepaald component kan worden verwerkt.

Vraag 3: Kan deze feeder elke andere feeder van 72 mm vervangen?

Nee. De tapebreedte zorgt niet voor uitwisselbaarheid. Vergelijk de feederserie, het volledige onderdeelnummer, de revisie, de mechanische interface en de machinevereisten voordat u een vervanging voor een bestaande installatie selecteert.

Vraag 4: Is configuratie vereist vóór productie?

De installatie moet de controles omvatten die zijn gespecificeerd voor de machine en de feeder. Deze kunnen betrekking hebben op feederherkenning, het laden van tape, pitch-instellingen, oppakpositie en een gecontroleerde proef met het beoogde productiemateriaal.

Vraag 5: Welke informatie moet bij een onderzoek worden gevoegd?

Stuur het volledige onderdeelnummer, machinemodel, vereiste hoeveelheid, voorkeursconditie en foto's van de bestaande eenheid. Vermeld de specificaties van de draagtape als u om hulp vraagt ​​bij een nieuwe toepassing voor het aanvoeren van componenten.

Vraag een offerte aan voor KLJ-MC800-011

Heeft u een ZS 72 mm elektrische feeder nodig voor een bestaande opstelling of een aanstaande productieklus? Stuur uw vereisten voor een offerte en een compatibiliteitsbeoordeling.

Voeg een duidelijke foto toe van uw huidige feederlabel om de gevraagde montage te bevestigen. Vraag prijzen, beschikbaarheid, inspectiegegevens en leveringsopties aan voor de door u gewenste hoeveelheid.
