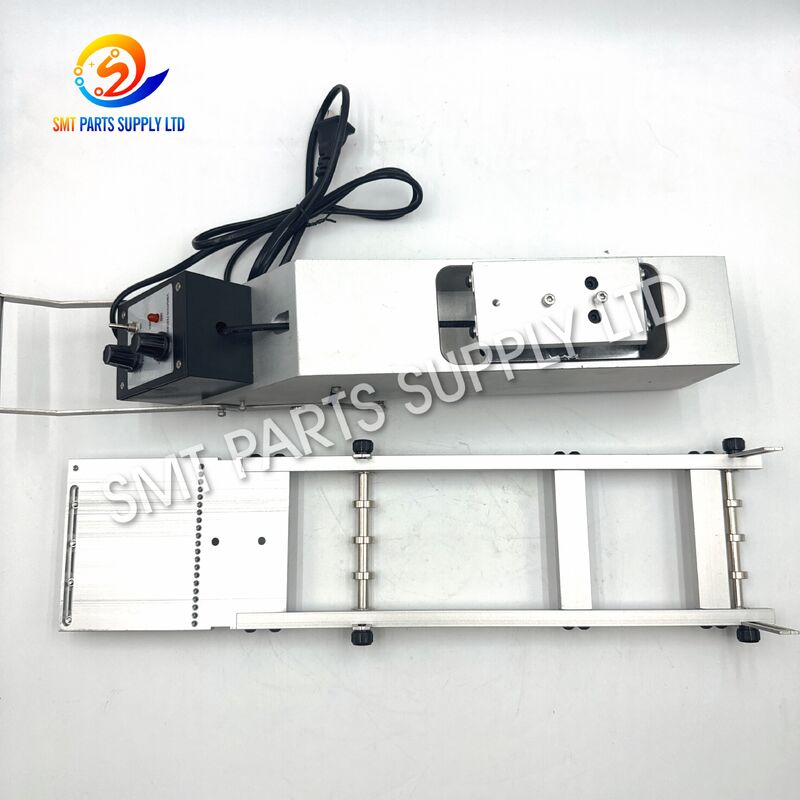

JUKI RS-1 Compatibele Vier-Lijn Vibrerende Stokken Feeder met Instelbare Vibratie voor SMT Buizen Voeden

De JUKI RS-1 Compatibele Vier-Lijn Vibrerende Stick Feeder is ontworpen om elektronische componenten, geleverd in stijve buizen of stickmagazijnen, aan te bieden aan de pick-up positie van compatibele SMT-plaatsingsapparatuur. Door gecontroleerde trillingen bewegen componenten geleidelijk van de opslagbuis naar een herhaalbaar verzamelpunt, waardoor de plaatsingskop ze kan oppakken en op printplaten kan monteren.

De vier-lijn configuratie biedt flexibele productiecapaciteit voor één of meerdere componentreferenties. Het is bijzonder nuttig voor prototype assemblage, engineering trials, high-mix productie, korte productieruns, reparatiewerkzaamheden en componenten die niet beschikbaar of onvoordelig zijn in tape-and-reel verpakking.

Vervaardigd met een stijve metalen structuur en verstelbare buisondersteunende componenten, is de feeder ontworpen voor praktische installatie, gemakkelijke bediening en stabiele componentbeweging. Machine model, montage-interface, connector, spanning, buisafmetingen en componentpakket moeten vóór bestelling worden bevestigd om de juiste configuratie te garanderen.

Veel geïntegreerde schakelingen, connectoren, relais, modules en andere elektronische componenten worden geleverd in stijve plastic buizen. Buisverpakking beschermt componenten tijdens transport en opslag en behoudt een consistente componentoriëntatie. Het kan echter problemen veroorzaken wanneer de onderdelen door geautomatiseerde plaatsingsapparatuur moeten worden verwerkt.

Zonder een geschikte stick feeder moeten operators mogelijk componenten handmatig verwijderen en overbrengen naar lades, tijdelijke dragers of andere voedingsapparaten. Dit proces verhoogt de arbeidseisen en kan de normale werking van de SMT-lijn onderbreken.

Het opnieuw verpakken van buiscomponenten in carrier tape kan gespecialiseerde apparatuur, geschikte cover tape, rollen, inspectieprocedures en extra verwerkingstijd vereisen. Voor prototypebestellingen of kleine productiehoeveelheden kan de conversiekosten hoger zijn dan de waarde van de componenten.

Componenten glijden niet altijd soepel door een buis alleen door zwaartekracht. Beweging kan worden beïnvloed door:

• Component lichaamsafmetingen.
• Component gewicht.
• Buisoppervlakteconditie.
• Statische elektriciteit.
• Verpakkingsvervorming.
• Buishelling.
• Lead configuratie.
• Stof of vreemde deeltjes.
• Wrijving tussen de component en de buis.
• Inconsistente tolerantie van buisfabricage.

High-mix elektronicaproducenten kunnen tijdens één productieshift veel PCB-modellen verwerken. Wanneer componenten in verschillende verpakkingsformaten worden geleverd, hebben operators een voedingsoplossing nodig die kan worden aangepast en geladen zonder lange voorbereiding.

Als een buis niet goed wordt ondersteund, kan de component roteren, kantelen, overlappen of stoppen voordat de pick-up positie wordt bereikt. Een instabiel presentatiepunt kan leiden tot nozzle pick-up fouten, componentverlies, machinealarmen en verminderde plaatsingsefficiëntie.

Herhaaldelijk handmatig overbrengen kan de kans op het volgende vergroten:

• Onjuiste componentoriëntatie.
• Gebogen of beschadigde leads.
• Vervuiling op het pick-up oppervlak.
• Elektrostatische ontlading.
• Gemengde componentbatches.
• Ontbrekende traceerbaarheidsinformatie.
• Krasjes op het componentlichaam.
• Blootstelling aan vochtgevoelige apparaten.

De RS-1 compatibele vibrerende stick feeder biedt gecontroleerde lineaire beweging voor componenten die in geschikte buizen of stickmagazijnen worden geleverd. In plaats van volledig te vertrouwen op zwaartekracht, genereert de feeder instelbare trillingen die componenten helpen bewegen naar het machine pick-up punt.

Het vibratiemechanisme past herhaalde bewegingen met lage amplitude toe op de buisondersteuningsstructuur. Deze beweging helpt statische wrijving tussen de component en het interne buisoppervlak te overwinnen.

De vibratie-intensiteit kan worden aangepast aan het componentpakket, de buisconditie, het gewicht en het voedingsgedrag. Een correcte instelling zorgt ervoor dat componenten consistent bewegen zonder overmatig stuiteren, botsen of roteren.

De vier-lijn structuur kan worden gerangschikt volgens de productievereiste.

De feeder maakt het mogelijk dat geschikte componenten in hun originele stijve buizen blijven totdat ze nodig zijn voor plaatsing. Dit vermindert onnodig herverpakken en ondersteunt efficiënt gebruik van bestaande componentvoorraad.

De buisgeleiders, de ondersteuningspositie, het vibratieniveau en het componentuitvoergebied kunnen worden aangepast aan de gekozen configuratie. Juiste aanpassing helpt bij het handhaven van:

• Stabiele buispositionering.
• Correcte componentrichting.
• Soepele voorwaartse beweging.
• Herhaalbare pick-up hoogte.
• Consistente componentpresentatie.
• Verminderde operatorinterventie.
• Snellere productie-omstelling.
• Lager risico op beschadiging van de verpakking.

Deze feeder is bijzonder geschikt voor fabrieken die meerdere PCB-modellen produceren, kleine engineeringbatches, reparatieborden, pilotbestellingen of elektronische producten die componenten vereisen die vaak in buizen worden geleverd.

Exacte elektrische en mechanische specificaties kunnen variëren afhankelijk van de geleverde versie. Kopers moeten de volgende informatie bevestigen vóór bestelling:

De vier-lijn configuratie is geschikt voor kopers die meer flexibele productieplanning nodig hebben. Meerdere buizen kunnen tegelijkertijd worden geladen, waardoor de frequentie van handmatige vervanging wordt verminderd. Verschillende componentreferenties kunnen ook aan afzonderlijke lijnen worden toegewezen wanneer de apparatuur setup, het pick-up programma en de buisafmetingen geschikt zijn.

De extra lijnen kunnen worden gebruikt als back-up voedingskanalen tijdens langere productieruns. Dit helpt operators om vervangende buizen van tevoren voor te bereiden en vermindert onnodige onderbrekingen wanneer een actieve buis leeg raakt.

De feeder kan compatibele buisverpakte componenten ondersteunen die worden gebruikt in huishoudelijke elektronica, slimme apparaten, entertainmentapparatuur, displayproducten, opladers, controllers en communicatieaccessoires.

Geschikt voor de productie van programmeerbare controllers, sensormodules, stroomregelkaarten, motorregelunits, automatiseringsproducten en industriële communicatieapparatuur.

De feeder kan worden gebruikt voor compatibele componenten in automotive regelkaarten, verlichtingsmodules, bewakingssystemen en elektronische accessoires wanneer het productieproces voldoet aan de kwaliteits- en traceerbaarheidsvereisten van de fabrikant.

Toepasbaar op de plaatsing van geschikte geïntegreerde schakelingen en elektronische modules die worden gebruikt in netwerkapparaten, communicatiesystemen, signaalverwerkingsapparatuur en draadloze producten.

De feeder kan gecontroleerde PCB-productie ondersteunen voor medische elektronische producten wanneer compatibiliteit, procesvalidatie, reinheid, ESD-controle en productiegegevens voldoen aan de vereisten van de fabriek.

Geschikt voor buisverpakte driver IC's, regelapparaten, energiebeheercomponenten en gerelateerde onderdelen die worden gebruikt in LED-drivers, slimme verlichtingsproducten en industriële verlichtingsapparatuur.

Een effectieve optie voor nieuwe productintroductie, engineeringverificatie, monsterproductie, circuit testen en componentplaatsing met lage volumes.

De vier voedingslijnen helpen contractfabrikanten om meerdere componentreferenties te beheren zonder een speciale tape reel voor elke korte productieorder voor te bereiden.

Reparatiefaciliteiten kunnen buisverpakte vervangingscomponenten gebruiken en tegelijkertijd de handmatige presentatie op de plaatsingspositie verminderen.

Geschikt voor universiteiten, ontwikkelingscentra, testlaboratoria, automatiseringsintegrators en ontwerpbureaus voor elektronische producten.

Niet elke buis of componentpakket kan worden ondersteund door één standaardconfiguratie. De koper moet duidelijke dimensionale informatie verstrekken en, indien mogelijk, een monsterbuis of componenttekening voor evaluatie.

Controleer vóór het laden het component onderdeelnummer, de buisafmetingen, de pin-één richting, de pakketoriëntatie en het vereiste pick-up oppervlak.

Plaats de feeder op de aangewezen montagepositie. Bevestig de mechanische vergrendelingsstructuur of montagehardware volgens de goedgekeurde machineconfiguratie.

Plaats de buis in de geselecteerde voedingslijn. De buis moet recht, schoon en gericht zijn op het pick-up punt.

Stel de geleiderafstand en de buisondersteuningspositie in. De buis moet stevig blijven zitten zonder samengedrukt of vervormd te worden.

Sluit de feeder alleen aan op de goedgekeurde stroombron. De feeder spanning, connector en polariteit moeten overeenkomen met de geleverde configuratie.

Activeer de feeder met een lage trillingsinstelling. Observeer of de componenten soepel door de buis beginnen te bewegen.

Verhoog de trilling alleen indien nodig. Overmatige trilling kan component stuiteren, rotatie, botsing of instabiele pick-up presentatie veroorzaken.

Pas de feeder output, de geleiderpositie en de machine pick-up coördinaten aan zodat de leidende component op een herhaalbare locatie aankomt.

Voer meerdere langzame pick-up tests uit. Controleer de nozzle uitlijning, componentstabiliteit, vacuüm pick-up, pakketoriëntatie en veilige speling.

Nadat het voedings- en pick-up proces is goedgekeurd, registreer de definitieve instelling voor toekomstige productie-omstellingen.

Verstrek het machine merk, het volledige model, de productieversie en het serienummer indien beschikbaar. Vergelijkbare machinenamen garanderen niet altijd identieke montage- of elektrische interfaces.

Stuur duidelijke foto's van de feeder bank, montagebeugel, connector, vergrendelingsmechanisme en de omringende machine structuur.

Controleer het spanningslabel en de connector vóór bestelling. Sluit nooit een feeder aan op een niet-geverifieerde stroombron.

Verstrek de volgende buisafmetingen:

• Totale buislengte.
• Externe buisbreedte.
• Externe buishoogte.
• Interne componentkanaal.
• Uitlaatvorm.
• Wanddikte.
• Component laadrichting.

Een pakket tekening of datasheet helpt bij het evalueren van:

• Component lichaamsafmetingen.
• Lead afmetingen.
• Component gewicht.
• Pick-up oppervlak.
• Pin-één positie.
• Vereiste nozzle.
• Component oriëntatie.
• Voorzorgsmaatregelen bij afhandeling.

Kies de vier-lijn configuratie wanneer u meerdere actieve buizen, meerdere componentreferenties, langere productietijd of voorbereide back-up kanalen nodig heeft.

Voor extreem hoge productievolumes kan tape-and-reel verpakking een hoger automatiseringsniveau bieden. Voor kleine batches, gemengde productie en bestaande buisvoorraad kan een vibrerende stick feeder een voordeligere oplossing bieden.

Dit product wordt aangeboden als een compatibele vervanging, tenzij de offerte duidelijk de levering van de originele fabrikant vermeldt. Kopers die originele onderdelen nodig hebben, moeten de status van het origineel documenteren voordat ze bestellen.

De juiste instelling moet componenten continu laten bewegen zonder stuiteren, roteren, overlappen of overmatige impact te veroorzaken.

Gebruik geen buizen die gebarsten, verbogen, zwaar bekrasd, vervuild of dimensionaal vervormd zijn.

Verwijder regelmatig verpakkingsresten, stof en componentafval. Vreemd materiaal kan wrijving verhogen en de componentbeweging onderbreken.

Bevestig de pin-één richting en de componentuitvoerrichting voordat u met de productie begint. Onjuist laden kan plaatsingsfouten veroorzaken over een hele PCB-batch.

Geleiders mogen blootgestelde leads niet met overmatige druk raken. Stop de werking onmiddellijk als er vervorming of krassen op de leads wordt waargenomen.

Gebruik goedgekeurde aarding, antistatische werkstations, ESD-kleding en geschikte componentafhandelingsprocedures volgens de fabrieksstandaard.

Registreer voor elke component:

• Component onderdeelnummer.
• Buisleverancier en afmetingen.
• Voedingslijn.
• Geleiderpositie.
• Trillingsinstelling.
• Pick-up coördinaten.
• Pick-up hoogte.
• Nozzle model.
• Component oriëntatie.
• Resultaat proefproductie.

• Controleer feeder montage.
• Bevestig stabiele trilling.
• Inspecteer de actieve buizen.
• Verifieer componentoriëntatie.
• Reinig het pick-up gebied.
• Controleer kabelgeleiding.
• Observeer voedingsstabiliteit.

• Reinig alle voedingslijnen.
• Controleer geleider uitlijning.
• Inspecteer bevestigingsmiddelen.
• Test elke lijn afzonderlijk.
• Controleer de connector.
• Bekijk pick-up fout records.

• Evalueer trillingsconsistentie.
• Inspecteer slijtageoppervlakken.
• Test de controller.
• Controleer montage nauwkeurigheid.
• Vervang beschadigde kabels of geleiders.
• Voer voedingsvalidatie uit na onderhoud.

Elke feeder moet vóór verzending worden geïnspecteerd volgens de overeengekomen productconfiguratie.

1. De feeder wordt visueel geïnspecteerd en gereinigd.
2. Verstelbare onderdelen worden vastgezet.
3. De kabel en connector worden beschermd.
4. De feeder wordt omwikkeld met dempend materiaal.
5. Schuim bescherming wordt toegevoegd rond kritieke gebieden.
6. Het product wordt in een stevige exportdoos geplaatst.
7. Lege ruimte wordt opgevuld om beweging te verminderen.
8. De doos wordt verzegeld en gelabeld.
9. Versterkte of houten verpakking kan indien nodig worden geregeld.

Deze aanbieding beschrijft een nieuwe compatibele vibrerende stick feeder, tenzij de status van de originele fabrikant specifiek is bevestigd in de offerte. Kopers die originele onderdelen nodig hebben, moeten documentatie aanvragen voordat ze een bestelling plaatsen.

De feeder is bedoeld voor RS-1-compatibele toepassingen, maar de montagepositie, connector, spanning, machineversie en besturingsinterface moeten vóór verzending worden gecontroleerd. Directe compatibiliteit mag niet worden aangenomen zonder verificatie.

Vier verschillende componenten kunnen worden geladen wanneer hun buizen, pick-up posities, machineprogramma's en productie-instellingen geschikt zijn. Elk component moet afzonderlijk worden getest voordat de normale productie begint.

Geen enkele standaard feeder mag als geschikt voor elke buis worden beschouwd. Buisbreedte, hoogte, uitlaatprofiel, componentafmetingen, leadstructuur, gewicht en pick-up oriëntatie moeten vóór bestelling worden bevestigd.

Geef het machine model, foto's van de bestaande feeder, montagepositie, spanning, connector, buisafmetingen, component onderdeelnummer, pakket tekening, vereist aantal lijnen, aankoophoeveelheid en leveringsbestemming op.

Neem contact op met ons verkoopteam voor prijs, configuratiebevestiging, levertijd, verpakkingsdetails en internationale verzendregelingen.

Om een nauwkeurige aanbeveling te krijgen, stuur alstublieft:

• Machine merk en volledig model.
• Machine serienummer.
• Bestaand feeder model en label.
• Duidelijke foto's van de bestaande feeder.
• Foto's van de montagepositie.
• Foto van de stroomconnector.
• Vereist bedrijfsspanning.
• Component-buis afmetingen.
• Foto's van buis en component.
• Component fabrikant en onderdeelnummer.
• Pakket tekening of technische datasheet.
• Vereiste voedingslijn configuratie.
• Vereiste aankoophoeveelheid.
• Leveringsland en postcode.
• Originele of compatibele productvereiste.

Ons team ondersteunt SMT-fabrieken, elektronicaproducenten, apparatuurdealers, onderhoudsbedrijven, engineeringlaboratoria en automatiseringsintegrators in Europa, Noord-Amerika en Zuidoost-Azië.
