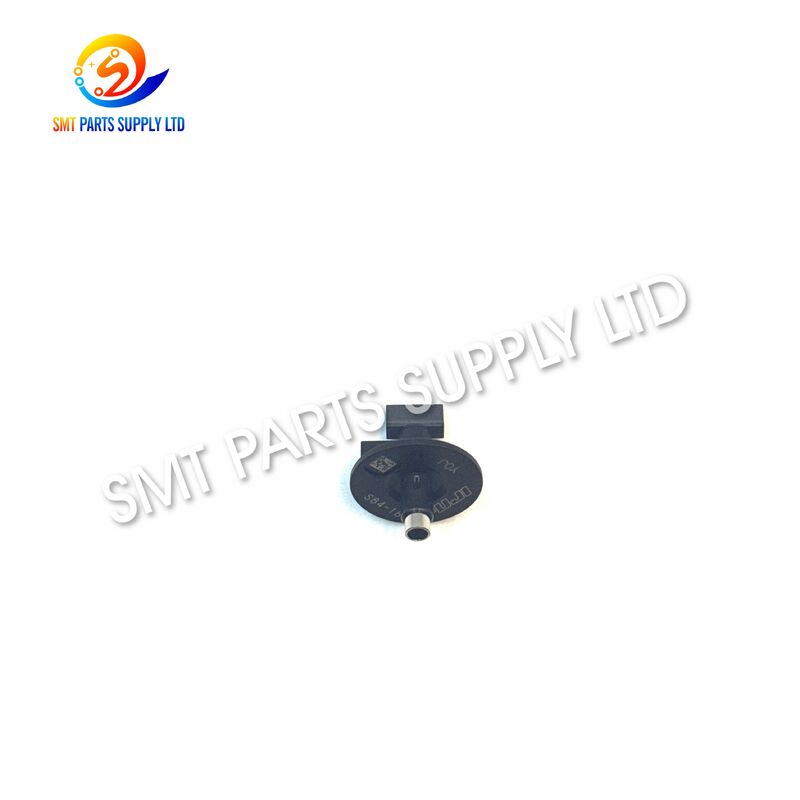

FUJI 2AGKNY010600 8.4x1.8 rechthoekig mondstuk voor SMT-plaatsingsmachine

FUJI 2AGKNY010600 8.4x1.8 rechthoekig mondstuk voor SMT-plaatsingsmachine

DeFUJI 2AGKNY010600 Y0J rechthoekig mondstukis ontworpen voor compatibelNXT H04S plaatsingskoptoepassingen die een verlengd rechthoekig opnameoppervlak vereisen. Met eenPickupspecificatie van 8,4 x 1,8 mmDit mondstuk biedt een langer contactprofiel voor geschikte langwerpige elektronische componenten tijdens geautomatiseerde SMT-assemblage.

Het mondstuk werkt samen met het vacuümsysteem van de plaatsingskop om componenten uit feeders te halen, een stabiele houdkracht te behouden tijdens snelle bewegingen en onderdelen nauwkeurig vrij te geven op geprogrammeerde PCB-posities. Vergeleken met kortere rechthoekige spuitmondmaten kan de opnamelengte van 8,4 mm een ​​groter contactoppervlak bieden waar het componentenpakket voldoende vlak oppervlak biedt.

De 2AGKNY010600 is geschikt voor productievervanging, preventief onderhoud en inventarisatie van reserveonderdelen. Bij een correcte selectie moet vóór de installatie altijd rekening worden gehouden met het oppakoppervlak van de componenten, de configuratie van de plaatsingskop en de huidige mondstukreferentie.

Oorzaak

Waarom kunnen grotere rechthoekige componenten een speciaal mondstuk vereisen?

Elektronische componenten variëren aanzienlijk in lengte, breedte, oppervlaktestructuur en zwaartepunt.

Wanneer een langwerpig onderdeel wordt gehanteerd door een mondstuk met onvoldoende contactoppervlak, kan het onderdeel minder stabiel worden tijdens snelle machinebewegingen.

Typische symptomen kunnen zijn:

• Componentbeweging na het ophalen
• Rotatie tijdens overdracht
• Onstabiele vacuümmetingen
• Herhaalde ophaalfouten
• Component valt weg
• Variatie in plaatsingspositie

Een goed geselecteerd rechthoekig mondstuk helpt het bruikbare contact met het onderdeel te vergroten, terwijl de vacuümafdichting behouden blijft.

Mondstukslijtage bij snelle SMT-productie

Plaatsingsnozzles werken continu tijdens de productie.

Tijdens lange bedrijfsperioden kunnen verschillende omstandigheden de prestaties beïnvloeden:

Wanneer het reinigen de betrouwbare werking niet langer herstelt, moet vervanging van de spuitmond worden overwogen.

Oplossing

De2AGKNY010600 Rechthoekig mondstuk 8,4 x 1,8 mmbiedt een geschikte vervangingsoptie waar deze pickup-geometrie vereist is.

De verlengde rechthoekige punt is ontworpen om gecontroleerd contact over een langer componentoppervlak te bieden.

Voor de beste productieresultaten:

1. Bevestig het bestaande onderdeelnummer van het mondstuk.
2. Controleer de H04S-kopconfiguratie.
3. Vergelijk de nieuwe en bestaande spuitdopprofielen.
4. Inspecteer het oppakoppervlak van de componenten.
5. Controleer vóór installatie de vacuümdoorgang.
6. Installeer het mondstuk correct.
7. Voer ophaaltests bij lage snelheid uit.
8. Controleer de stabiliteit van de componenten tijdens beweging.
9. Voer een voorbeeld-PCB-productie uit.
10. Hervat de normale productie na verificatie.

Specificaties

Gerelateerde vergelijking van rechthoekige mondstukken

De 2AGKNY010600 biedt het langste opnameprofiel van deze vier vermelde modellen.

Het mag niet worden geselecteerd simpelweg omdat het groter is. Het onderdeel moet voldoende vlak oppervlak bieden voor het volledige mondstukcontactprofiel.

Sollicitatie

PCB-assemblage

Het mondstuk is geschikt voor geautomatiseerde PCB-productie met behulp van compatibele NXT H04S-kopconfiguraties.

Het kan het hanteren van geschikte componenten ondersteunen waarbij een langer rechthoekig oppakgebied gunstig is.

Consumentenelektronica

Toepasselijke productie kan zijn:

• Digitale elektronica
• Slimme apparaten
• Consumentencontroleborden
• Elektronische modules
• Communicatie apparaten

Auto-elektronica

De productie van PCB's in de auto-industrie vereist vaak een hoge herhaalbaarheid en stabiele hantering van componenten.

Een juiste keuze van de spuitdoppen zorgt voor een consistente opname tijdens continu gebruik van grote volumes.

Industriële elektronica

Geschikte toepassingen kunnen de productie omvatten van:

• Industriële besturingsborden
• Automatiseringsmodules
• Ingebouwde systemen
• Vermogenselektronica
• Machinebesturingen

EMS-productie

EMS-fabrikanten gebruiken vaak meerdere PCB-modellen.

Door verschillende spuitmondgroottes beschikbaar te houden, kunnen productieteams reageren op verschillende componentpakketten en klantprogramma's.

Hoe het werkt

1. Installatie

Het mondstuk wordt op de compatibele H04S-plaatsingskop gemonteerd en aangesloten op het vacuümcircuit van de machine.

2. Positionering van de pick-up

De machine beweegt de kop naar de geprogrammeerde invoerlocatie.

3. Componentcontact

De rechthoekige punt nadert het geselecteerde bovenoppervlak van het onderdeel.

4. Vacuümactivering

Het vacuüm stroomt door het mondstuk en genereert houdkracht.

5. Heffen van componenten

Het onderdeel wordt uit de feeder getild terwijl het aan het mondstuk blijft zitten.

6. Overdracht

De kop beweegt het onderdeel richting de printplaat.

Het langere pick-upoppervlak kan helpen bij het ondersteunen van een stabiel rijgedrag waarbij de geometrie van de componenten compatibel is.

7. Erkenning

De machine voert de benodigde componentherkenning en positioneringscorrectie uit.

8. Plaatsing

Het onderdeel wordt naar de geprogrammeerde printplaatcoördinaten verplaatst en op zijn plaats neergelaten.

9. Laat los

Het vacuüm wordt opgeheven en het mondstuk gaat door naar de volgende plaatsingscyclus.

Hoe te kiezen

Bevestig het onderdeelnummer

Voor dit mondstuk:

2AGKNY010600

Het matchen van het bestaande onderdeelnummer is het voorkeursuitgangspunt voor vervanging.

Bevestig de spuitmondcode

Y0J

De spuitdopcode biedt een extra modelidentificatiereferentie.

Bevestig het hoofd

NXT H04S

Verschillende plaatsingskoppen kunnen verschillende mondstukconfiguraties gebruiken.

Controleer het pick-upoppervlak

Het onderdeel moet voldoende vlak contact bieden voor deRechthoekig profiel van 8,4 x 1,8 mm.

Zorg ervoor dat het mondstuk niet overlapt:

• Component-leidingen
• Opstaande randen
• Gaatjes
• Terminals
• Onregelmatige oppervlakken

Evalueer de stabiliteit van componenten

Houd bij langere componenten rekening met zowel het oppakgebied als het zwaartepunt.

Het beste ophaalpunt moet een evenwichtige handling bieden tijdens het accelereren, herkennen en plaatsen.

Selectiechecklist

Onderhoudsaanbevelingen

Regelmatig mondstukonderhoud helpt onnodige onderbrekingen van de SMT-lijn te voorkomen.

Inspecteer het mondstuk op:

• Vacuüm verstopping
• Ophoping van stof
• Vervorming van de punt
• Oppervlakte slijtage
• Fysieke schade
• Abnormale vervuiling

Gebruik geschikte spuitmondreinigingsprocedures en vermijd agressieve gereedschappen die de geometrie van de precisietip kunnen veranderen.

Vervangende spuitmonden moeten afzonderlijk in een beschermende verpakking worden bewaard.

Veelgestelde vragen

Vraag 1: Wat is de FUJI 2AGKNY010600-spuitmondspecificatie?

De 2AGKNY010600 Y0J is een rechthoekig plaatsingsmondstuk met een opnameprofiel van 8,4 x 1,8 mm voor compatibele NXT H04S plaatsingskoptoepassingen.

Vraag 2: Waarom kiezen voor een rechthoekig mondstuk van 8,4 mm?

Het langere contactprofiel is geschikt voor compatibele langwerpige componenten die voldoende vlak oppakoppervlak bieden en een stabiel vacuüm vereisen tijdens de overdracht.

Vraag 3: Hoe kan ik de compatibiliteit bevestigen?

Controleer het bestaande onderdeelnummer, het H04S-kopmodel, de afmetingen van de spuitmond en het oppakoppervlak van de componenten. Duidelijke foto's van het huidige mondstuk kunnen ook helpen bij modelverificatie.

Vraag 4: Wanneer moet ik het mondstuk vervangen?

Vervanging moet worden overwogen als het mondstuk na het reinigen zichtbare slijtage, vervorming, aanhoudende verstopping, onstabiele vacuümprestaties of herhaalde oppakfouten vertoont.

Vraag 5: Kan ik meerdere mondstukmodellen samen bestellen?

Ja. Stuur de benodigde onderdeelnummers, aantallen en machine-informatie mee, zodat gerelateerde spuitmondmodellen samen kunnen worden aangeboden.

Neem contact met ons op

Op zoek naar deFUJI 2AGKNY010600 Y0J 8,4 x 1,8 mm rechthoekig mondstuk?

Stuur ons alstublieft:

• Artikelnummer
• Machine serie
• Plaatsingskopmodel
• Benodigde hoeveelheid
• Bestaande spuitmondfoto's
• Aanvullende vereisten voor SMT-reserveonderdelen

Neem contact met ons op voor prijzen, beschikbaarheid en productbevestiging.
