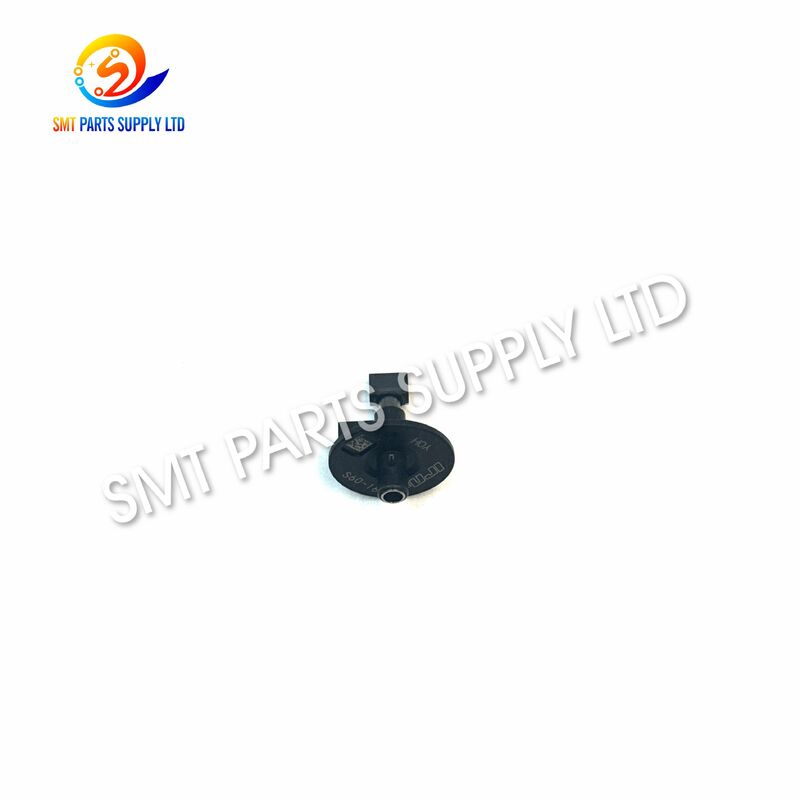

DeFUJI 2AGKNY010500 6,0 x 1,8 mm rechthoekig mondstukis een precisie-opneemmondstuk voor componenten, ontworpen voor compatibiliteitNXT H04S SMT-plaatsingskoptoepassingen. Het rechthoekige contactprofiel is bedoeld voor componenten met een geschikt langwerpig of rechthoekig oppakoppervlak aan de bovenzijde, waardoor een stabiel vacuümbehoud wordt geboden tijdens snelle pick-and-place-operaties.

Het mondstuk wordt rechtstreeks op de plaatsingskop geïnstalleerd en werkt samen met het machinevacuümsysteem om componenten uit de feeders te halen, ze veilig vast te houden tijdens de overdracht en ze vrij te geven op geprogrammeerde PCB-locaties.

De juiste keuze van de spuitmonden is belangrijk voor het behouden van betrouwbare opnameprestaties, een stabiele componentoriëntatie en consistente plaatsingsresultaten. De 2AGKNY010500 is geschikt voor het vervangen van versleten, vervuilde of beschadigde spuitmonden en kan ook worden op voorraad gehouden als reserveonderdeel voor routineonderhoud.

Het is breed toepasbaar op de productie van elektronica, EMS-productie, PCB-assemblage, industriële elektronica, auto-elektronica en andere professionele SMT-productieomgevingen.

Belangrijkste productinformatie

Oorzaak

Waarom is het juiste mondstuk belangrijk?

Het SMT-mondstuk maakt tijdens elke plaatsingscyclus direct contact met de elektronische component.

Als de maat, vorm of toestand van het mondstuk niet geschikt is voor het onderdeel, kan de productie te maken krijgen met onstabiele opname, beweging van het onderdeel of frequente machinealarmen.

Veel voorkomende mondstukgerelateerde problemen zijn onder meer:

Een rechthoekig onderdeel biedt mogelijk niet altijd voldoende vlak contactoppervlak voor een conventioneel rond mondstuk. In deze gevallen kan een rechthoekig mondstuk een contactprofiel opleveren dat nauwer aansluit bij de vorm van het onderdeel.

Mondstukslijtage en verontreiniging

SMT-plaatsingsmachines werken continu op hoge snelheid.

Tijdens herhaalde oppakcycli kan het mondstuk zich geleidelijk ontwikkelen:

• Tip-slijtage
• Oppervlakteverontreiniging
• Vacuüm verstopping
• Mechanische vervorming
• Verminderde afdichtingsprestaties
• Instabiliteit van de pick-up

Rond de vacuümopening kunnen zich stof, lijmdeeltjes, vloeimiddelresten en ander productieafval ophopen.

Als normale reiniging de stabiele prestaties niet langer herstelt, is het vervangen van het mondstuk vaak de meest efficiënte onderhoudsoplossing.

Oplossing

De2AGKNY010500 rechthoekig mondstukbiedt een vervangende oplossing voor compatibele NXT H04S-toepassingen die eenOpnameprofiel van 6,0 x 1,8 mm.

Een correct geselecteerd mondstuk kan helpen bij het herstellen van een stabiel vacuümcontact en het verminderen van herhaalde zuigproblemen.

Aanbevolen vervangingsproces

1. Controleer het bestaande onderdeelnummer van het mondstuk.
2. Bevestig het plaatsingskopmodel.
3. Controleer de afmetingen van de opname van de spuitmonden.
4. Vergelijk het nieuwe mondstuk met het bestaande apparaat.
5. Inspecteer de vacuümdoorgang vóór installatie.
6. Installeer het mondstuk correct.
7. Test de prestaties van de vacuümopname.
8. Voer verschillende monsterplaatsingscycli uit.
9. Controleer de stabiliteit van de componenten tijdens de overdracht.
10. Hervat de normale productie nadat de stabiele werking is bevestigd.

Dit proces helpt onderhoudsteams onnodige vervanging van niet-gerelateerde machineonderdelen te voorkomen.

Specificaties

Gerelateerde vergelijking van rechthoekige mondstukken

Afhankelijk van het opnameoppervlak van de componenten kunnen verschillende rechthoekige mondstukafmetingen worden geselecteerd.

Selectie verschil

De 2AGKNY010500 biedt een groter opnamegebied dan het model van 4,4 x 1,8 mm, terwijl dezelfde breedte van 1,8 mm behouden blijft.

De versie van 8,4 x 1,8 mm zorgt voor een nog langer contactoppervlak.

De versie van 5,9 x 1,3 mm is smaller en kan geschikter zijn als het bruikbare componentoppervlak beperkt is.

Het juiste mondstuk moet altijd worden geselecteerd op basis van het feitelijke componentenpakket, in plaats van eenvoudigweg het grootste beschikbare mondstuk te kiezen.

Sollicitatie

Het rechthoekige mondstuk FUJI 2AGKNY010500 is geschikt voor geautomatiseerde PCB-assemblageomgevingen met behulp van compatibele plaatsingsconfiguraties.

Consumentenelektronica

Van toepassing op SMT-assemblagelijnen die produceren:

• Consumentencontroleborden
• Slimme apparaten
• Communicatie apparaten
• Digitale producten
• Elektronische modules

Een stabiele opname van de spuitmonden kan de productieconsistentie tijdens repetitieve plaatsingscycli helpen verbeteren.

Auto-elektronica

De productie van PCB's in de auto-industrie vereist een betrouwbare verwerking van veel verschillende componentpakketten.

Een correct afgestemd mondstuk kan helpen de stabiliteit van de componenten te behouden tijdens overdracht en plaatsing op hoge snelheid.

Industriële elektronica

Het mondstuk kan ook worden gebruikt bij de vervaardiging van:

• Industriële besturingen
• Automatiseringsapparatuur
• Vermogenselektronica
• Ingebouwde besturingskaarten
• Machinebesturingssystemen

EMS-productie

EMS-fabrieken veranderen regelmatig PCB-modellen en componentcombinaties.

Door verschillende spuitmondgroottes op voorraad te houden, kunnen onderhouds- en productieteams snel reageren op verschillende productvereisten.

Typische gebruikers

Hoe het werkt

1. Installatie

Het mondstuk wordt op de compatibele plaatsingskop geïnstalleerd en aangesloten op het vacuümsysteem.

2. Verplaatsing naar de feeder

De plaatsingskop beweegt naar de geprogrammeerde feederpositie.

3. Componentcontact

Het mondstuk zakt naar het geselecteerde oppakoppervlak van het onderdeel.

4. Vacuümopname

Er wordt vacuüm aangebracht via de interne mondstukdoorgang, waardoor er zuigkracht ontstaat tussen het mondstuk en het onderdeel.

5. Componentoverdracht

Het onderdeel wordt uit de feeder getild en naar de printplaat overgebracht.

6. Herkenning en correctie

Het plaatsingssysteem kan de oriëntatie van de componenten inspecteren en positiecorrecties uitvoeren.

7. PCB-plaatsing

Het mondstuk verplaatst het onderdeel naar de geprogrammeerde PCB-coördinaten.

8. Vacuümvrijgave

Het vacuüm wordt opgeheven, waardoor het onderdeel op de gewenste plaatsingspositie blijft.

De plaatsingskop gaat vervolgens verder met de volgende productiecyclus.

Waarom stabiele vacuümopname belangrijk is

Tijdens plaatsing op hoge snelheid wordt het onderdeel blootgesteld aan snelle acceleratie, beweging en positioneringsveranderingen.

Als de vacuümhoudkracht onvoldoende is, kan het onderdeel:

• Verschuif het mondstuk
• Onverwachts draaien
• Daling tijdens beweging
• Mislukte machineherkenning
• Oorzaak ophaalfouten
• Onderbreek de productie

Het mondstuk moet daarom een ​​geschikt contactoppervlak en een onbeperkt vacuümpad bieden.

Hoe te kiezen

1. Bevestig het onderdeelnummer

De eerste referentie moet zijn:

2AGKNY010500

Als u een bestaand mondstuk vervangt, controleer dan of het oude onderdeelnummer overeenkomt.

2. Bevestig het hoofdmodel

Dit model wordt geassocieerd met:

NXT H04S kop

Controleer altijd de werkelijke configuratie van de plaatsingskop.

3. Bevestig de ophaalgrootte

Vereiste specificatie:

6,0 x 1,8 mm

Het onderdeel moet voldoende vlak oppervlak bieden voor stabiel contact.

4. Controleer de componentvorm

Belangrijke factoren zijn onder meer:

5. Vergelijk met bestaand mondstuk

Voor vervangingsbestellingen vergelijk:

• Artikelnummer
• Afmetingen van de tip
• Tipvorm
• Installatie-interface
• Huidige machineconfiguratie

Duidelijke foto's van het bestaande mondstuk kunnen ook helpen bij het bevestigen van de juiste vervanging.

Onderhoudsaanbevelingen

Regelmatige inspectie

Controleer het mondstuk regelmatig op:

• Dragen
• Vervorming
• Verontreiniging
• Verstopping
• Schade aan de punt
• Vacuüm lekkage

Schoonmaak

Reinig het mondstuk met behulp van geschikte SMT-onderhoudsprocedures.

Vermijd gereedschap dat de oppervlakken van precisieopnames kan krassen of vervormen.

Opslag

Bewaar vervangende spuitmonden in een schone, beschermende verpakking.

Zorg ervoor dat verschillende mondstukmodellen niet zonder identificatie met elkaar kunnen worden gemengd.

Voorraadidentificatie

Een praktisch magazijnlabel kan gebruik maken van:

FUJI + 2AGKNY010500 + 6,0 x 1,8 mm + H04S

Hierdoor kunnen onderhoudsteams snel het juiste reserveonderdeel identificeren.

Veelvoorkomende problemen en probleemoplossing

Waarom dit mondstuk als reserve houden?

Een mondstuk is klein in vergelijking met andere SMT-machineassemblages, maar een defect aan het mondstuk kan de plaatsing van componenten onmiddellijk stoppen.

Het beschikbaar houden van vervangende eenheden kan helpen:

• Verminder nooduitval
• Verkort de responstijd voor onderhoud
• Ondersteuning van preventieve vervanging
• Bereid u voor op onverwachte schade aan de spuitmond
• Verbeter de planning van reserveonderdelen
• Ondersteuning van verschillende PCB-productieprogramma's

Voor fabrieken die meerdere SMT-lijnen exploiteren, zijn veelgebruikte mondstukmodellen vooral geschikt voor de inventaris van reserveonderdelen.

Veelgestelde vragen

Q1: Wat is de specificatie van FUJI 2AGKNY010500?

De 2AGKNY010500 is een rechthoekig SMT-plaatsingsmondstuk met eenOpnameprofiel van 6,0 x 1,8 mm, bedoeld voor compatibele NXT H04S-plaatsingskoptoepassingen.

Vraag 2: Voor welk type component is dit mondstuk geschikt?

Het is geschikt voor compatibele elektronische componenten met een passend plat, rechthoekig of langwerpig opnameoppervlak. De definitieve selectie moet gebaseerd zijn op het feitelijke componentenpakket en de plaatsingsvereisten.

Vraag 3: Hoe kan ik het juiste mondstuk bevestigen voordat ik bestel?

Geef het onderdeelnummer, het model van de plaatsingskop, machine-informatie en duidelijke foto's van uw huidige spuitmond op. Het vergelijken van deze details kan modelselectiefouten helpen verminderen.

Vraag 4: Wanneer moet het mondstuk worden vervangen?

Vervanging kan nodig zijn als het mondstuk na het reinigen zichtbare slijtage, vervorming, vacuümverstopping, onstabiele zuigkracht, herhaaldelijk vallen van componenten of aanhoudende zuigfouten vertoont.

Vraag 5: Kunt u andere rechthoekige mondstukformaten leveren?

Ja. Gerelateerde modellen omvatten2AGKNY010300, 2AGKNY010400 en 2AGKNY010600. Stuur uw vereiste onderdeelnummers en hoeveelheden voor modelbevestiging en offerte.
