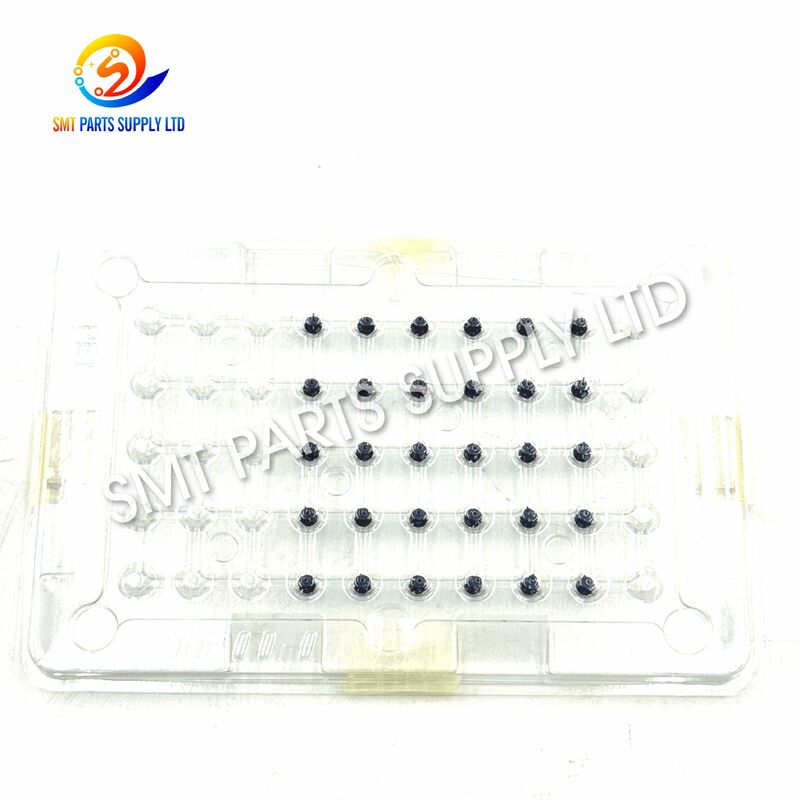

FUJI 2AGKNX007700 R047-018WRL-035 H24-L Nozzle voor NXT H24 Kop

DeFUJI 2AGKNX007700 R047-018WRL-035 H24-L mondstukis een1.8 mm grote SMT-opvangsnozel met breed bereikontwikkeld voor gebruik met deNXT H24 plaatskopAls contactcomponent tussen het vacuümsysteem van de plaatskop en de elektronische componenten vervult de spuitstuk de essentiële taken van het oppakken, vasthouden, overbrengen, plaatsen van de componenten,en loslaten tijdens de SMT-montagecyclus.

DeH24-L breed bereikis bestemd voor compatibele onderdelen waarvoor een grotere opvanginterface nodig is dan de H24-S- en H24-M-versie met breed bereik.De juiste selectie van de spuitstuk is belangrijk omdat de spuitstuk rechtstreeks invloed heeft op de stabiliteit van de pick-up, vacuümdoeltreffendheid, onderdelenbehandeling, consistentie van de plaatsing en continuïteit van het werk van de machine.

Deelnummer2AGKNX007700voldoet aan de specificatieR047-018WRL-035, met een nominale1.8mm breedbereik L-aanduidingDeze spuitstuk is geschikt voor het vervangen van versleten, verontreinigde, beschadigde of onjuist gemonteerde H24-spuitstukken tijdens routinematig onderhoud van de SMT-machine.

SMT sproeiers werken door middel van duizenden of miljoenen herhaalde ophaal- en plaatsingscycli.verontreiniging door soldeerpastaDe toestand van de machine kan geleidelijk de prestaties van de machine beïnvloeden.

De meest voorkomende oorzaken van problemen met het opnemen van sproeiers zijn:

Een spuitstuk kan nog steeds bruikbaar lijken als het intermitterende opvangfouten veroorzaakt.abnormale beweging van onderdelen, of er ontstaat een inconsistente plaatsing.

De inspectie van de spuitstukken is vooral belangrijk bij hogesnelheidsplaatskoppen zoals de H24, omdat een kleine opname-onverenigbaarheid die in vele cycli wordt herhaald, de algehele lijnefficiëntie kan verminderen.

Het gebruik van de juiste spuitstukspesificatie is een van de eenvoudigste manieren om een betrouwbare componentbehandelbaarheid te herstellen.

De2AGKNX007700 H24-L spuitstukgeeft de juisteR047-018WRL-035 / 1,8 mm breed bereik L-configuratievoor toepassingen waarvoor dit specifieke type H24-mondstuk nodig is.

Bij het vervangen van een spuitstuk moeten de exploitanten bevestigen:

• Het type plaatskop is:H24
• Vereist onderdeelnummer is:2AGKNX007700
• De vereiste specificatie is:R047-018WRL-035
• Het type spuitstuk is:Breed bereik L
• Nominale spuitstukgrootte is1.8mm
• De afmetingen van het onderdeel zijn geschikt voor de L-type opvanginterface
• Voorafgaand aan de installatie is de vacuümdoorgang schoon
• De plaats van montage van het spuitstuk is vrij van verontreiniging

Het vervangen van versleten of beschadigde sproeiers door de correct overeenkomstige specificatie kan helpen om een betrouwbare vacuümopname te herstellen, onderdelen te verminderen, de herhaalbaarheid te verbeteren,en minder onnodige machineonderbrekingen.

Voor onderhoudsdiensten vermindert het op voorraad houden van veelgebruikte H24 spuitstukken ook de stilstandstijd wanneer een spuitstuk onverwachts vervangen moet worden.

De H24 breed bereik spuitstuk familie omvat verschillende pickup groottes.

De2AGKNX007700mag niet automatisch worden vervangen door een andere 1,8 mm spuitstuk alleen maar omdat de nominale diameter identiek is.De structuur van de spuitstuk en de beoogde toepassing van de onderdelen moeten ook overeenkomen met de opstelling van de machine..

De2AGKNX007700 H24-L spuitstukwordt voornamelijk gebruikt in geautomatiseerde SMT-productieomgevingen die zijn uitgerust met een compatibele NXT H24 plaatskop.

Consumentenelektronica

Geschikt voor PCB-assemblagelijnen die controllers, communicatieapparaten, huishoudelijke elektronica, slimme producten en andere elektronische assemblages met een hoog volume produceren.

Automobiele elektronica

Kan worden gebruikt in SMT-productieomgevingen voor de productie van bedieningsplaten, sensormodules, verlichtingselektronica, stroombesturingsassemblages en aanverwante automotive PCB-producten.

Industriële elektronica

Geschikt voor productielijnen die industriële bedieningsplaten, automatiseringsmodules, krachtelektronica, instrumenten en ingebedde elektronische assemblages produceren.

Communicatieapparatuur

Geschikt voor PCB-assemblage met een hoge dichtheid waarbij betrouwbare repetitieve componentopname nodig is om de plaatsingsdoeltreffendheid te behouden.

Onderhoud van SMT-machines

Vaak vereist door onderhoudsdiensten van apparatuur wanneer een geïnstalleerde H24-L-mond wordt versleten, besmet, beschadigd of niet langer een stabiele vacuümopname biedt.

Inventaris van onderdelen

Het is nuttig als onderhoudsreservoir voor fabrieken die meerdere NXT-machines gebruiken, waardoor de productietijd wordt verkort wanneer het vervangen van de spuitstukken noodzakelijk wordt.

De H24-L-mond werkt samen met het vacuümsysteem voor de plaatskop tijdens de montagecyclus van het onderdeel.

Het plaatskopje beweegt de spuitstuk naar de opvangpositie van het onderdeel bij de voedings- of voedingsstation van het onderdeel.

De spits van de spits komt in contact met het juiste opvangoppervlak van het elektronische onderdeel en zorgt voor voldoende zuigkracht om het vast te houden.

Na het oppakken, tilt het plaatsingshoofd het onderdeel op en brengt het naar de geprogrammeerde plaats van PCB-plaatsing.

Een goed op elkaar afgestemde spuitstuk helpt het onderdeel tijdens deze hogesnelheidsbeweging stabiel te houden.

Het hoofd beweegt zich naar de geprogrammeerde plaatpositie en verlaagt het onderdeel naar het plaatsingsoppervlak.

De vacuümhoudende kracht wordt losgelaten, zodat het onderdeel zich van de spuitstuk losmaakt en op de beoogde PCB-locatie blijft.

Het hoofd gaat vervolgens door naar de volgende plaatsingscyclus.

Omdat deze acties herhaaldelijk bij hoge snelheid worden uitgevoerd, is de schoonheid van de spuitstuk, de dimensionale toestand en de juiste modelkeuze van cruciaal belang voor een consistente productie.

Een pick-up spuitstuk is een relatief klein onderdeel van een SMT-machine, maar het effect ervan op de productie kan aanzienlijk zijn.

Een verkeerd geselecteerde spuitstuk kan leiden tot:

• Onvoldoende contact met het opvangoppervlak
• Vacuümlek
• Beweging van onderdelen tijdens versnelling
• Versuim van de opvang
• Componentdruppels
• Verhoogde machinewaarschuwingen
• Onderbrekingen van de plaatsing
• Hoger onderhoudswerk

De juiste spuitstuk moet voldoende opvangcontact bieden zonder in te grijpen op het onderdeel, de leidingen, de omringende bandzak of de aangrenzende mechanische structuren.

Om deze reden,2AGKNX007700 moet worden geselecteerd wanneer de machineconfiguratie specifiek de H24-L R047-018WRL-035 breed bereik spuitstuk vereist.

Voordat u een vervangende H24-mondstuk bestelt, moet u de volgende informatie bevestigen.

Controleer of in de bestaande documentatie voor sproeiers of reserveonderdelen wordt bepaald:

2AGKNX007700

Dit is de meest directe identificatiemethode.

Controleer of het mondstuk is aangeduid als:

R047-018WRL-035

Dit voorkomt verwarring met standaard 1,8 mm- en MELF-type 1,8 mm H24-nozzels.

De op deze pagina beschreven spuitstuk is bestemd voor:

H24 Plaatsingshoofd

Selecteer een spuitstuk niet alleen op basis van het uiterlijk, omdat andere plaatskoppen andere montageconstructies kunnen gebruiken.

De vereiste configuratie is:

H24-L / Wide Range L

Binnen de breed bereik familie, S, M en L versies zijn verschillende spuitstukkelecties.

Dit model is het:

1.8mm Wide-Range L-versie

Voor andere componentenreeksen kunnen H24-S 0,6 mm- of H24-M 1,1 mm-versies vereist zijn.

Wanneer mogelijk, een duidelijke foto van de originele spuitstuk, samen met het machinemodel, het hoofdtype, het bestaande onderdeelnummer en de spuitstukspecificatie.

Deze aanvullende informatie helpt om te voorkomen dat de verkeerde variant wordt besteld wanneer verschillende H24-nozzels vergelijkbaar zijn.

Een goed onderhoud kan de levensduur van de spuitstuk verlengen en onverwachte problemen met het oppakken verminderen.

Gebruik tijdens het reinigen geen scherpe voorwerpen die de interne zuiggang of het precieze opvangoppervlak kunnen beschadigen.

De uit de machine verwijderde sproeiers moeten worden gerangschikt naar onderdeelnummer om te voorkomen dat er per ongeluk H24-S, H24-M, H24-L, standaard, G-type en MELF-sproeiers worden gemengd.

Bij het oplossen van problemen moeten ook de machineparameters, voeders, onderdelen, vacuümsystemen en andere hoofdonderdelen worden gecontroleerd, omdat niet elk pickupprobleem wordt veroorzaakt door de spuitstuk zelf.

De 2AGKNX007700 is een1.8mm H24-L breed bereik SMT-opnamespijpHet creëert het vacuümcontact dat nodig is om elektronische componenten uit de voedingspositie te halen en vast te houden tijdens het bewegen van het hoofd,en lossen ze op de geprogrammeerde PCB plaatsing positie.

De2AGKNX007700is deH24-L 1,8 mm breed bereik spuitstuk, alsR047-018WRL-035. de2AGKNX007600is de kleinsteH24-M 1,1 mm breed bereik spuitstuk, alsR047-011WRM-035De selectie dient te worden gebaseerd op het onderdeel en de opstelling van de machine.

Nee, de2AGKNX007700wordt geïdentificeerd als1.8mm breed bereik L-mondstuk. De H24-familie bevat ook een standaard 1,8 mm spuitstuk en een 1,8 mm MELF-spuitstuk.

De vervanging moet worden overwogen wanneer de spuitstuk is gebogen, beschadigd, overmatig versleten, geblokkeerd of herhaaldelijk onstabiel onderdeel opneemt na een goede reiniging en inspectie.Het gebruik van een bekende goede vervangende spuitstuk kan ook helpen bepalen of terugkerende opvangproblemen verband houden met de spuitstuk.

Gelieve dedeelnummer 2AGKNX007700, specificatieR047-018WRL-035Een foto van de bestaande spuitstuk is ook handig wanneer aanvullende bevestiging van compatibiliteit vereist is.

Op zoek naarFUJI 2AGKNX007700 R047-018WRL-035 H24-L sproeiersof andere specificaties voor H24-mondstukken?

Stuur ons jeonderdeelnummer, vereiste hoeveelheid, model van de machine en foto van het spuitstukWe kunnen helpen met de selectie van H24 spuitstukken, modelmatching van dezelfde serie, vervangingsvereisten, voorraadbevestiging, lead-time informatie,en gecombineerde SMT-onderzoeken naar onderdelen.

Voor klanten die meerdere SMT-productielijnen onderhouden, kan voor geconsolideerde controle en offerte een volledige lijst met eisen inzake sproeiers worden ingediend.
