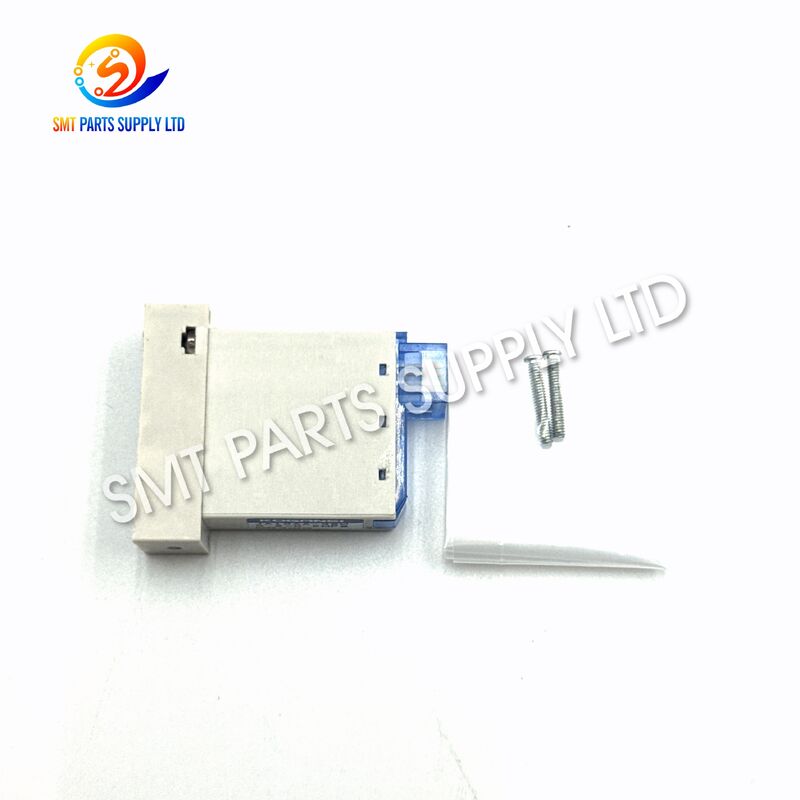

YAMAHA KHY-M7153-101 KOGANEI JA10AA-36W YS24 SMT-magneetventiel

YAMAHA KHY-M7153-101 KOGANEI JA10AA-36W YS24 SMT-magneetventiel

Merknaam:	KOGANEI
Modelnummer:	KHY-M7153-101

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

CHINA&JAPEN

Productnaam:

SMT pneumatisch magneetventiel

Merkenverwijzing:

Yamaha

Fabrikant van componenten:

KOGANEI

Machine-onderdeelnummer:

KHY-M7153-101

Model van de klep:

JA10AA-36W

Serie:

JA-serie

Producttype:

pneumatische magnetoventiel

Primair toepasbaar model:

Gerelateerde modellen:

YG12, YS12, YG12F, YS12F onderworpen aan verificatie

Hoofdfunctie:

SMT hoofdlucht- en vacuümcircuitschakeling

Installatiepositie:

Kop pneumatisch spruitstuk of ejector-gerelateerde montage

Werkmedium:

Gecomprimeerde lucht

Type bewerking:

Interne pilot-magneetklep

Nominale spanning:

Bevestig aan de hand van het originele kleplabel

Markeren:

YAMAHA SMT magnetoventil

Kogein JA10AA-36W-klep

YS24 SMT-machineventiel

Productbeschrijving

YAMAHA KHY-M7153-101 KOGANEI JA10AA-36W YS24 SMT-magneetventiel

De YAMAHA KHY-M7153-101 KOGANEI JA10AA-36W is een compacte pneumatische magneetklep ontworpen voor het schakelen van luchtcircuits binnen een SMT pick-and-place machinekop of een gerelateerde pneumatische assemblage. Het exacte KHY-M7153-101-onderdeelnummer wordt voornamelijk geassocieerd met YS24-apparatuur, terwijl nauw verwante KHY-M7153-10- en KHY-M7153-10X-referenties ook worden aangetroffen in kleptoepassingen voor YG12-, YS12-, YS24-, YG12F- en YS12F-machines. De exacte compatibiliteit moet altijd worden bevestigd op basis van het geïnstalleerde kleplabel, de machinerevisie, de opstelling van het spruitstuk en de connectorconfiguratie.

Geïnstalleerd in een snelle plaatsingsmachine, helpt de klep bij het schakelen van de pneumatische luchtstroom die nodig is voor het genereren van vacuüm, het vrijgeven van vacuüm, blazen of andere handelingen met de plaatsingskop. De compacte behuizing is geschikt voor beperkte installatieruimte, terwijl de snelle elektrisch-pneumatische respons repetitieve oppak- en plaatsingscycli van componenten ondersteunt. Het is geschikt voor preventief onderhoud, reparatie van de hoofdunit, pneumatische probleemoplossing en vervanging van een beschadigde of langzaam schakelende klep.

Productidentificatie

Item	Informatie
Productnaam	SMT pneumatisch magneetventiel
Machine-onderdeelnummer	KHY-M7153-101
Ventielmodel	KOGANEI JA10AA-36W
Ventiel serie	JA-serie
Primaire toepassing	YS24 SMT pick-and-place-machine
Referenties van gerelateerde onderdelen	KHY-M7153-10, KHY-M7153-10X
Hoofdfunctie	Pneumatische lucht- en vacuümcircuitschakeling
Installatiegebied	Plaatsingskop, uitwerpersamenstel, pneumatisch verdeelstuk of gerelateerd kopmechanisme
Productcategorie	SMT-machineonderdelen
Eenheid van aanbod	Eén stuk
Leveringsconditie	Origineel nieuw of andere leveringskwaliteit volgens offerte
Compatibiliteitsvereiste	Controleer het onderdeelnummer, de klepmarkering, de connector, de spanning en de positie van het spruitstuk

Oorzaak

Een SMT-magneetventiel werkt herhaaldelijk tijdens het oppakken, transporteren, uitlijnen, plaatsen en loslaten van componenten. Omdat de klep een groot aantal schakelcycli uitvoert, kunnen de prestaties van de klep geleidelijk afnemen als gevolg van interne slijtage, vervuiling, elektrische storingen of lekkage elders in het pneumatische circuit.

Een machinealarm betekent niet altijd dat de klep zelf defect is. Het luchtfilter, de vacuümgenerator, de slangen, het mondstuk, de spruitstukafdichting, de connector, de bedrading en het stuursignaal moeten ook worden geïnspecteerd voordat ze worden vervangen.

Veelvoorkomende problemen en mogelijke oorzaken

Machine-symptoom	Mogelijke klepgerelateerde oorzaak	Andere items om te inspecteren
Onstabiele opname van componenten	Langzame klepschakeling of interne lekkage	Mondstuk, vacuümfilter, slang, uitwerper, oppakhoogte
Laag vacuümniveau	Klep gaat niet volledig open	Luchtdruk, vacuümgenerator, spruitstukafdichting, geblokkeerde slangen
Component valt tijdens beweging	Onderbroken luchtcontrole of vertraagde reactie	Mondstukslijtage, componentinstellingen, kopkabel, vacuümsensor
Slechte componentvrijgave	Uitlaat- of blaascircuit schakelt niet correct	Blaasdruk, uitlaattraject, vervuiling van het mondstuk
Herhaalde ophaalfout	De kleprespons wordt inconsistent na verwarming	Spoel, connector, machine-uitgangssignaal, luchtkwaliteit
Geen pneumatische actie	De spoel ontvangt het stuursignaal niet en reageert er niet op	Kabelboom, driveruitgang, connectorpinnen, machinezekering
Continue luchtlekkage	De interne klepafdichting of de pakking van het spruitstuk kunnen beschadigd zijn	Buisfittingen, basisafdichting, aangrenzende kleppen
De klep werkt handmatig, maar niet automatisch	Probleem met elektrische bediening of bedrading	Machine-uitgangskaart, kabelcontinuïteit, connectorpolariteit
Er kan geen nieuwe klep worden geïnstalleerd	Onjuiste kleprevisie of spruitstukopstelling	Oud onderdeelnummer, montagegaten, poortrichting, connectortype
Klep wordt luidruchtig	Onstabiele luchttoevoer of interne vervuiling	Regelaar, luchtdroger, filterelement, bevestigingsschroeven

Waarom de klepprestaties kunnen afnemen

Oorzaak	Effect op de werking
Vocht in perslucht	Kan corrosie, vastlopen of onregelmatige bewegingen veroorzaken
Stof- of olievervuiling	Kan interne doorgangen beperken en de afdichting beïnvloeden
Langdurig gebruik met hoge cycli	Slijt geleidelijk afdichtingen en bewegende delen
Onjuiste bedrijfsdruk	Kan zwak, vertraagd of onstabiel schakelen veroorzaken
Beschadigde connectorpinnen	Veroorzaakt intermitterend elektrisch contact
Verkeerde spoelspanning	Kan de werking belemmeren of de spoel beschadigen
Losse spruitstukschroeven	Produceert externe lekkage en onstabiele luchtstroom
Beschadigde pakking of O-ring	Maakt druk- of vacuümverlies mogelijk tussen klep en verdeelstuk
Verkeerde ventielcode	Kan verschillende poortlogica of elektrische kenmerken veroorzaken
Verkeerde installatierichting	Kan toevoer-, uitgangs- en uitlaatpaden verkeerd aansluiten

Oplossing

Het vervangen van een defecte KHY-M7153-101-klep door een correct afgestemde JA10AA-36W-eenheid kan helpen de beoogde pneumatische schakelfunctie van het luchtcircuit met plaatsingskop te herstellen.

Een goed gekozen vervanging kan de vacuümrespons, de stabiliteit van het oppakken van componenten, de timing van de vrijgave en de consistentie van de werking van de machine helpen verbeteren. Vervanging mag echter pas worden uitgevoerd nadat het volledige pneumatische en elektrische circuit is gecontroleerd.

Aanbevolen probleemoplossings- en vervangingsproces

Stap	Actie	Doel
1	Noteer het machinemodel en het serienummer	Identificeert de juiste machinegeneratie
2	Lees de volledige oude klepmarkering	Bevestigt JA10AA-36W en eventuele achtervoegselinformatie
3	Controleer het onderdeelnummer van de machine KHY-M7153-101	Voorkomt verwarring met versies KHY-M7153-00 of KHY-M7153-01
4	Fotografeer de connector en het spruitstuk	Bevestigt de bedradingsrichting en montageconfiguratie
5	Controleer de luchtdruk en de luchtkwaliteit	Sluit problemen aan de aanbodzijde uit
6	Inspecteer de slangen, het mondstuk, het filter en de ejector	Vindt lekkage of verstopping buiten de klep
7	Test het machine-uitgangssignaal	Bevestigt dat de klep de juiste stuurspanning ontvangt
8	Vergelijk de vervanging fysiek	Controleert afmetingen, poorten, schroeven, afdichtingen en connectoren
9	Installeer met de juiste pakking	Voorkomt veelvuldige lekkage
10	Voer ophaal- en vrijgavetests uit	Bevestigt een stabiele werking voordat de productie wordt hervat

Operationele voordelen

Voordeel	Praktische waarde
Compacte installatie	Geschikt voor beperkte ruimte in SMT-kopconstructies
Snelle pneumatische bediening	Ondersteunt herhaalde ophaal- en plaatsingsbewerkingen
Stabiele luchtstroomomschakeling	Helpt consistente vacuüm- en blaasfuncties te behouden
Machinespecifieke identificatie	KHY-M7153-101 vereenvoudigt het matchen van onderhoudsonderdelen
Vervangbare constructie	Vermindert de noodzaak om een grotere pneumatische eenheid te vervangen
Onderhoudsondersteuning	Handig voor gepland onderhoud en noodreparaties van machines
Duidelijke ventielmarkering	JA10AA-36W ondersteunt visuele verificatie voordat u bestelt
Individuele levering	Handig voor het bijhouden van kritische vervangingsvoorraden

Specificaties

Machinespecifieke productspecificaties

Specificatie	Details
Merkreferentie	YAMAHA
Fabrikant van pneumatische componenten	KOGANEI
Machine-onderdeelnummer	KHY-M7153-101
Pneumatisch ventielmodel	JA10AA-36W
Componenttype	Intern pneumatisch magneetventiel
Primaire machinetoepassing	YS24 SMT pick-and-place-machine
Gerelateerde machinefamilie	YG12, YS12, YS24, YG12F en YS12F onderworpen aan verificatie van het onderdeelnummer
Belangrijkste bedieningsmedium	Gecomprimeerde lucht
Belangrijkste machinefunctie	Schakelen tussen lucht-, vacuümopwekkings-, uitlaat- of blaascircuits
Installatiemethode	Verdeelstuk- of machinespecifieke subbasismontage
Elektrische aansluiting	Machinespecifieke connector of kabelopstelling
Poortconfiguratie	Bevestig tegen de verwijderde klep
Nominale spanning	Bevestig aan de hand van het originele kleplabel en het machinecircuit
Bedrijfsdruk	Volg de machinespecificaties en het exacte kleplabel
Smering	Volg de onderhoudsvereisten van de fabrikant van de apparatuur
Pakket	Beschermende individuele verpakking
Minimale bestelhoeveelheid	Eén stuk
Inspectie vóór verzending	Inspectie van onderdeelnummer en visuele staat
Garantie	Volgens de bevestigde leveringsvoorwaarde en offerte

KOGANEI JA-serie referentiegegevens

KOGANEI beschrijft de JA-serie als een dun, compact magneetventielplatform met een klepbreedte van ongeveer 10,5 mm. De serie ondersteunt verschillende pneumatische configuraties, waaronder twee-poorts, drie-poorts, vijf-poorts en tandem drie-poorts arrangementen. De exacte specificatie van JA10AA-36W moet nog steeds worden bevestigd door het geïnstalleerde product, omdat machinespecifieke achtervoegsels aangepaste elektrische of montagevereisten kunnen vertegenwoordigen.

JA-serie referentie-item	Referentie op catalogusniveau
Bedrijfsmedium	Lucht
Werkingsprincipe	Intern piloottype
Serie werkdruk	Ongeveer 0,2–0,7 MPa
Seriebestendige druk	Ongeveer 1,05 MPa
Serie bedrijfstemperatuur	Ongeveer 5–50°C
Smering	Normaal gesproken niet vereist voor de catalogusserie
Montagerichting	Seriecatalogus maakt flexibele montage mogelijk
Standaard catalogusspanning	DC24V
Standaard catalogusspanningsbereik	DC21,6–26,4V
Standaard energieverbruik in de catalogus	Ongeveer 0,5 W
Laagstroomverbruik	Ongeveer 0,25 W
Ventiel breedte	Ongeveer 10,5 mm
Beschikbare seriepoortarrangementen	Tweepoorts, driepoorts, vijfpoorts en tandem driepoorts
Typische montagereferenties	φ4, φ6 of Rc1/8 afhankelijk van de configuratie
Materiaalreferentie hoofdgedeelte	Geanodiseerde aluminiumlegering
Referentie afdichtingsmateriaal	Synthetisch rubber

De bovenstaande waarden zijn catalogusreferenties uit de JA-serie en geen garantie voor elke op maat gemaakte JA10AA-36W machineklep. De definitieve selectie moet gebaseerd zijn op de volledige markering van de oude klep en de machineconfiguratie. Officiële catalogusinformatie uit de JA-serie vermeldt lucht als medium, interne pilootbediening, een werkdrukbereik van 0,2–0,7 MPa, standaard DC24V-spanning en configuraties met meerdere poorten.

Belangrijke mededeling over modelcodes

De “36W”-tekens inJA10AA-36Wmoet worden behandeld als onderdeel van de volledige aanduiding van het klepmodel. Ze mogen niet automatisch worden geïnterpreteerd als een elektrisch vermogen van 36 watt.

Bevestig vóór de installatie:

Bevestigingsitem	Vereiste informatie
Volledige ventielmarkering	JA10AA-36W
Machine-onderdeelnummer	KHY-M7153-101
Spoel spanning	Lees de originele elektrische tekening van de klep of de machine
Vorm van connector	Moet overeenkomen met het bestaande harnas
Kabel richting	Moet in de oorspronkelijke installatieruimte passen
Haven arrangement	Moet uitgelijnd zijn met het originele spruitstuk
Handmatige override-positie	Moet overeenkomen met de vereisten voor servicetoegang
Ventiel station	Bevestig de exacte locatie in het hoofdverdeelstuk
Pakking patroon	Moet overeenkomen met alle spruitstukpoorten
Machinerevisie	Bevestig met behulp van het serienummer van de machine

Sollicitatie

De KHY-M7153-101 JA10AA-36W magneetklep wordt gebruikt in een pneumatisch systeem van een SMT-machine waarbij een elektrisch stuursignaal de perslucht snel tussen verschillende pneumatische paden moet schakelen.

Primaire toepassingsgebieden

Sollicitatie	Ventielfunctie
SMT-plaatsingskop	Regelt de pneumatische actie die nodig is tijdens het oppakken of loslaten
Vacuümgeneratiecircuit	Leidt lucht naar of van het vacuümuitwerpsysteem
Vacuümvrijgavecircuit	Helpt bij het snel loslaten van het geplaatste onderdeel
Blaasluchtcircuit	Controleert positieve lucht die wordt gebruikt tijdens het vrijgeven van mondstukken of componenten
Hoofd pneumatisch spruitstuk	Functioneert als één ventielstation binnen een compacte ventielgroep
Onderhoud van machines	Vervangt een lekkende, beschadigde, trage of elektrisch defecte klep
Preventieve voorraad reserveonderdelen	Vermindert de uitvaltijd wanneer een kritieke klep defect raakt
Renovatie van de hoofdunit	Herstelt pneumatische functies tijdens revisie van de kop

Handleiding voor machinecompatibiliteit

Machinemodel	Compatibiliteitsstatus
YS24	Primaire toepassing geassocieerd met KHY-M7153-101
YS12	Gerelateerde KHY-M7153-10- of KHY-M7153-10X-klepfamilie; controleer het exacte onderdeel
YG12	Gerelateerde klepfamilietoepassing; controleer het exacte onderdeel en het spruitstuk
YG12F	Gerelateerde klepfamilietoepassing; bevestiging vereist
YS12F	Gerelateerde klepfamilietoepassing; bevestiging vereist
Andere machines	Bestel niet alleen op uiterlijk; Geef de oude klepgegevens op

De exacte KHY-M7153-101-referentie is specifiek vermeld als een YS24-klep, terwijl JA10AA-36W-kleppen met KHY-M7153-10- of KHY-M7153-10X-referentie ook op de markt worden gebracht voor verschillende YG- en YS-machinemodellen. De veiligste bestelmethode is om het volledige onderdeelnummer en de foto van de oude klep te matchen, in plaats van alleen op de machinefamilie te vertrouwen.

Geschikte kopers

Kopertype	Typische vereiste
SMT-productiefabriek	Noodvervanging voor een stilstaande machine
EMS-fabrikant	Preventieve reserveonderdeleninventaris
SMT-onderhoudsbedrijf	Reparatie en renovatie van kopconstructies
Dealer van gebruikte apparatuur	Machinevoorbereiding vóór wederverkoop
SMT-onderdelendistributeur	Voorraad voor terugkerende klantvraag
Technisch serviceteam	Problemen met pneumatische systemen oplossen
Overzeese importeur	Geconsolideerde inkoop van SMT-reserveonderdelen

Hoe het werkt

Een magneetventiel zet een elektrisch besturingscommando om in een pneumatische schakeling. Binnen een SMT-plaatsingsmachine verzendt de controller een spanningssignaal wanneer een vacuüm-, loslaat-, blaas- of andere luchtoperatie vereist is.

Bedieningsvolgorde

Fase	Ventiel actie	Machineresultaat
1. Stand-by	De klep blijft in de standaard pneumatische positie staan	Het luchtcircuit wacht op het volgende machinecommando
2. Elektrisch signaal	De machine stuurt spanning naar de magneetspoel	Er wordt een magnetisch veld gegenereerd
3. Interne beweging	De plunjer en het pilootmechanisme bewegen	De belangrijkste interne doorgang verandert van positie
4. Luchtschakeling	Toevoer-, uitvoer- of afvoerpaden zijn verbonden	Lucht bereikt het vereiste hoofdcircuit
5. Vacuüm- of blaasactie	De ejector of pneumatische uitgang reageert	Het mondstuk pakt het onderdeel op of laat het los
6. Signaalverwijdering	De spoelvoeding wordt verwijderd of geschakeld	De klep keert terug of verandert naar de opgedragen status
7. Herhaalde cyclus	Het proces herhaalt zich tijdens de productie	Componenten worden continu behandeld

De JA-serie omvat verschillende poort- en positie-opstellingen. Daarom moet de interne luchtstroomlogica van de vervangende klep overeenkomen met die van de originele eenheid. Een klep met een vergelijkbare externe afmeting maar een andere interne functie werkt de machine mogelijk niet correct.

Relatie met het SMT-hoofdsysteem

Gerelateerd onderdeel	Relatie met de klep
Mondstuk	Ontvangt het vacuüm- of vrijgave-effect dat wordt geregeld door het pneumatische circuit
Vacuüm uitwerper	Genereert vacuüm bij toevoer van perslucht
Vacuümsensor	Detecteert of er voldoende zuigvacuüm is bereikt
Luchtslang	Brengt druk of vacuüm over tussen componenten
Filter	Helpt voorkomen dat verontreinigingen de klep en de ejector binnendringen
Verdeelstuk	Verdeelt perslucht over verschillende kleppen
Hoofd besturingsbord	Verzendt het elektrische schakelcommando
Harnas en connector	Voert spanning van het stuurcircuit naar de spoel

Hoe te kiezen

De juiste klepselectie is essentieel omdat verschillende KHY-M7153-versies vergelijkbare behuizingen kunnen hebben, maar verschillende machinetoepassingen, spoelspecificaties, connectoren of pneumatische functies.

Selectiechecklist

Selectie punt	Wat te bevestigen	Waarom het ertoe doet
Machine-onderdeelnummer	KHY-M7153-101	Belangrijkste identificatie voor machineonderhoud
Ventielmodel	JA10AA-36W	Bevestigt de pneumatische componentmarkering
Machinemodel	YS24 of een ander gerelateerd model	Voorkomt installatie op een niet-ondersteunde machine
Serienummer van de machine	Compleet serienummer	Helpt bij het identificeren van de generatie en revisie van machines
Oude klepfoto	Voorkant, achterkant, bovenkant, connector en label	Maakt fysieke vergelijking mogelijk
Connector	Vorm, aantal pins, sleutelrichting	Voorkomt elektrische mismatch
Spoel spanning	Origineel label of circuittekening	Beschermt de spoel en de stuuruitgang
Spruitstuk positie	Exact ventielstation	Bevestigt de functie en poortindeling
Pakking patroon	Aantal en positie van luchtdoorgangen	Voorkomt lekkage of geblokkeerde poorten
Schroef positie	Afstand van de montagegaten en schroeflengte	Garandeert een veilige installatie
Kabel richting	Links, rechts, boven of onder	Voorkomt interferentie in het hoofd
Leveringsconditie	Origineel nieuw, gebruikt of compatibel	Bepaalt prijs, garantie en verwachte levensduur
Benodigde hoeveelheid	Onderhoudshoeveelheid en veiligheidsvoorraad	Ondersteunt de productieplanning
Leveringstermijn	Standaard of spoedzending	Maakt een passende logistieke regeling mogelijk

Selecteer niet alleen op uiterlijk

Twee kleppen zien er misschien bijna identiek uit, maar hebben verschillende:

Mogelijk verschil	Risico op onjuiste selectie
Spoel spanning	Het is mogelijk dat de klep niet werkt of beschadigd is
Interne pneumatische logica	De vacuüm- en uitlaatfuncties kunnen worden omgedraaid
Toewijzing van connectorpennen	Het machinesignaal bereikt mogelijk niet de juiste spoel
Verdeelstuk poortpatroon	Er kan luchtlekkage of een geblokkeerde luchtstroom optreden
Kabeloriëntatie	Het ventiel past mogelijk niet in de beschikbare ruimte
Ontwerp voor handmatige overschrijving	De toegang tot de service kan beperkt zijn
Herziening van onderdeelnummer	Machinesoftware of kopconfiguratie kunnen verschillen
Dikte van afdichting	Na installatie kan lekkage van het spruitstuk optreden

Informatie vereist voor een nauwkeurige offerte

Geef de volgende informatie op wanneer u een aanvraag verzendt:

Vereiste informatie	Voorbeeld
Machinemodel	YS24
Serienummer van de machine	Volledig nummer van het typeplaatje van de machine
Machine-onderdeelnummer	KHY-M7153-101
Ventielmodel	KOGANEI JA10AA-36W
Benodigde hoeveelheid	1, 2, 5 of meer stuks
Vereiste toestand	Origineel nieuw of andere gevraagde kwaliteit
Land van bestemming	Land en postcode
Oude klepfoto's	Duidelijke afbeeldingen van labels en connectoren
Beschrijving van de fout	Laag vacuüm, lekkage, geen schakeling of intermitterende reactie
Leveringsvereiste	Standaardverzending of dringende vervanging

Installatiebegeleiding

De installatie moet worden uitgevoerd door gekwalificeerd onderhoudspersoneel nadat de apparatuur is gestopt, geïsoleerd en drukloos is gemaakt.

Installatieprocedure

Stap	Instructie
1	Stop de machine volgens de goedgekeurde onderhoudsprocedure
2	Sluit de elektrische stroom en de persluchttoevoer af
3	Laat de restdruk uit het pneumatische systeem ontsnappen
4	Noteer de oude kleppositie, connectorrichting en slangopstelling
5	Verwijder de elektrische connector zonder aan de kabel te trekken
6	Verwijder de bevestigingsschroeven van de klep gelijkmatig
7	Inspecteer het oppervlak van het verdeelstuk, de pakking en de luchtdoorgangen
8	Vergelijk de oude en nieuwe kleppen vóór installatie
9	Installeer de juiste pakking in de juiste richting
10	Draai de montageschroeven gelijkmatig aan, zonder overmatige kracht
11	Sluit het harnas opnieuw aan en bevestig dat het veilig vastzit
12	Herstel de luchtdruk en controleer op lekkage
13	Herstel de machinevoeding en voer een handmatige uitvoertest uit
14	Voer ophaal-, overdrachts- en vrijgavetests uit met lagere snelheid
15	Bevestig een stabiele werking voordat u terugkeert naar de normale productie

Onderhoudsaanbevelingen

Onderhoudsitem	Aanbevolen actie
Persluchtfilter	Inspecteer en vervang volgens de fabrieksonderhoudsintervallen
Luchtdroger	Bevestig de juiste werking en tap het vocht af
Slangen	Inspecteer op scheuren, knikken, losse fittingen of vervuiling
Spruitstuk pakking	Vervang wanneer het verhard, beschadigd of vervormd is
Elektrische connector	Houd het schoon, volledig ingestoken en vrij van losse pinnen
Ventiel buitenkant	Vrijhouden van vloeimiddel, olie, stof en resten van reinigingsvloeistoffen
Vacuümfilter	Reinig of vervang voordat u ervan uitgaat dat de klep defect is
Staat van mondstuk	Controleer slijtage, verstopping en afdichtingsoppervlak
Reserve-inventaris	Houd ten minste één goedgekeurde klep aan voor kritische productiemachines
Onderhoudsgegevens	Noteer de vervangingsdatum, het machinenummer en het storingssymptoom

Kwaliteit en orderbevestiging

Om onjuiste bestellingen te voorkomen, moet de klep worden gecontroleerd met behulp van identificatie van zowel de machine als de pneumatische componenten.

Bevestiging vóór verzending

Inspectiepunt	Bevestigingsmethode
Artikelnummer	Vergelijk met inkooporder
Ventielmodel	Controleer het JA10AA-36W-label
Externe staat	Visuele inspectie
Conditie van connector	Controleer de pinnen, behuizing en kabel
Montage oppervlak	Controleer op zichtbare schade
Verpakking	Individuele beschermende verpakking
Hoeveelheid	Tel vóór verzending
Informatie over klantcompatibiliteit	Vergelijk met de bijgeleverde machine- en oude onderdelendetails

Aanbevolen strategie voor reserveonderdelen

Voor fabrieken die meerdere machines van hetzelfde model gebruiken, kan het handhaven van een kleine hoeveelheid goedgekeurde kleppen de wachttijd bij een onverwachte pneumatische storing verkorten. De aanbevolen voorraadhoeveelheid moet gebaseerd zijn op het aantal machines, productie-uren, historische faalfrequentie, doorlooptijd van de leverancier en het belang van de productielijn.

Veelgestelde vragen

1. Is KHY-M7153-101 hetzelfde als KHY-M7153-10 of KHY-M7153-10X?

Deze referenties behoren tot een nauw verwante kleppenfamilie, maar mogen niet automatisch als volledig uitwisselbaar worden beschouwd. Bevestig de volledige klepmarkering, machinemodel, connector, spruitstukpositie, spoelspecificatie en pneumatische poortopstelling. Een foto van de geïnstalleerde klep wordt sterk aanbevolen voordat u bestelt.

2. Welke SMT-machine gebruikt de KHY-M7153-101 JA10AA-36W-klep?

KHY-M7153-101 wordt voornamelijk geassocieerd met de YS24 SMT pick-and-place-machine. Gerelateerde referenties van KHY-M7153-10 en KHY-M7153-10X JA10AA-36W kunnen ook voorkomen in YG12-, YS12-, YS24-, YG12F- en YS12F-toepassingen, maar de exacte compatibiliteit moet worden bevestigd.

3. Betekent “36W” dat de klep 36 watt verbruikt?

Er mag geen conclusie over het elektriciteitsverbruik worden getrokken op basis van alleen het achtervoegsel “36W”. Het maakt deel uit van de volledige modelaanduiding JA10AA-36W. Bevestig vóór installatie de werkelijke nominale spanning en elektrische specificatie van het originele kleplabel, de machinetekening of goedgekeurde technische documentatie.

4. Kan deze klep problemen met een laag vacuüm of oppakfouten oplossen?

Het kan het probleem oplossen als de originele klep interne lekkage, langzaam schakelen, vervuiling, spoelstoring of onstabiele werking heeft. Een laag vacuüm kan echter ook worden veroorzaakt door een verstopt mondstuk, versleten filter, beschadigde slangen, lekkende pakking, zwakke ejector, onjuiste oppakhoogte of sensorproblemen.

5. Welke informatie moet worden verstrekt voordat een offerte wordt ontvangen?

Stuur alstublieft het machinemodel, serienummer, KHY-M7153-101 onderdeelnummer, JA10AA-36W klepmarkering, vereiste hoeveelheid, gewenste leveringsconditie, land van bestemming en duidelijke foto's van het oude kleplabel, connector, kabelrichting, verdeelstukoppervlak en installatiepositie.

Neem contact met ons op

Voor prijzen, beschikbaarheid, compatibiliteitsbevestiging en internationale levering kunt u bij uw aanvraag uw machinegegevens en oude ventielfoto's meesturen.

Voeg voor een snellere bevestiging het volgende toe:

Machinemodel + Serienummer machine + Onderdeelnummer + Klepmodel + Aantal + Land van levering

Taggen:

SMT-Machinedelen

smt vervangstukken

Smtvoeder

SMT-Pijp

servomotorbestuurder

SMT-Voederdelen

AI vervangstukken

De Transportband van SMT

De Machinedelen van de het schermdruk

het kaliber van de voederkaliberbepaling

antistatische producten

SMT-emblagemateriaal

SMT-Machinedelen

smt vervangstukken

Smtvoeder

SMT-Pijp

servomotorbestuurder

SMT-Voederdelen

AI vervangstukken

De Transportband van SMT

De Machinedelen van de het schermdruk

het kaliber van de voederkaliberbepaling

antistatische producten

SMT-emblagemateriaal

product details

YAMAHA KHY-M7153-101 KOGANEI JA10AA-36W YS24 SMT-magneetventiel

YAMAHA SMT magnetoventil

Kogein JA10AA-36W-klep

YS24 SMT-machineventiel

smt toebehoren

de oppervlakte zet delen op

smt delen

Panasonic N510064708AA H8 White Mark Ball Spline voor NPM 8-kops

YAMAHA KLW-M711S-B20 As 2 Mondstukkopstang voor YSM10 YSM20R
