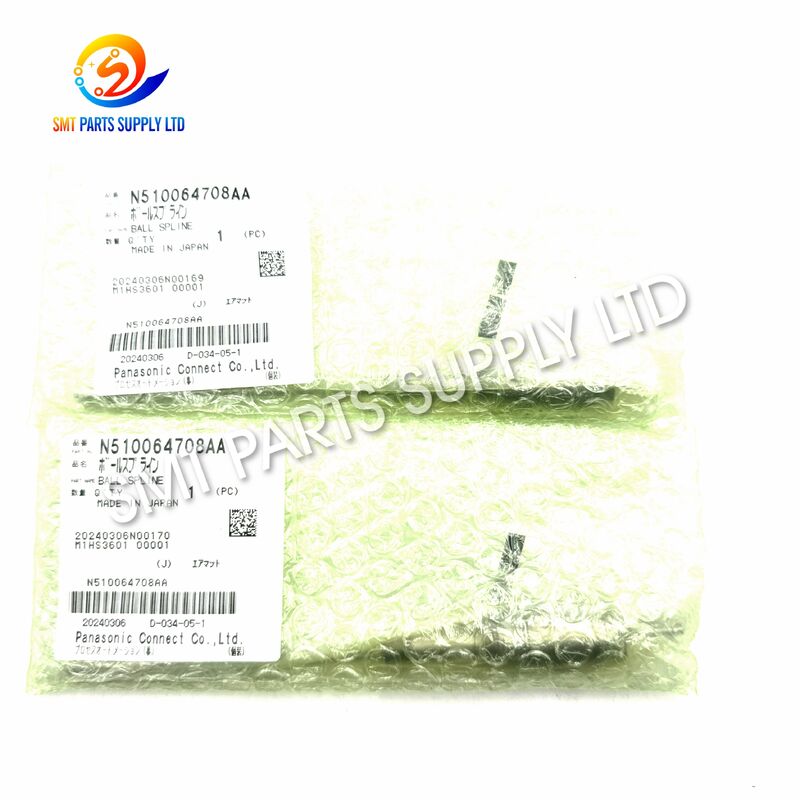

Panasonic N510064708AA H8 White Mark Ball Spline voor NPM 8-kops

Panasonic N510064708AA H8 Witte Mark Kogelspie voor NPM 8-kop

De N510064708AA H8 Witte Mark Kogelspie is een precisie mechanisch component dat wordt gebruikt in de NPM H8 8-kop plaatsingsassemblage. De primaire rol is het geleiden van de nozzle-as tijdens snelle verticale heen-en-weergaande bewegingen, terwijl gecontroleerde rotatiepositionering en stabiele mechanische uitlijning behouden blijven.

Tijdens SMT-productie beweegt elke nozzle herhaaldelijk naar beneden om componenten op te pakken, trekt zich terug, roteert naar de geprogrammeerde hoek en beweegt opnieuw naar beneden voor nauwkeurige plaatsing. De kogelspie vormt een belangrijk onderdeel van dit bewegingssysteem door soepele lineaire geleiding te combineren met koppeloverdracht via zijn precisie spie-structuur.

N510064708AA is geschikt voor reparatie van NPM H8 koppen, gepland onderhoud, revisie van plaatsingskoppen en vervanging van versleten of beschadigde kogelspie-componenten. De witte markering helpt deze H8 spie-specificatie te onderscheiden van visueel vergelijkbare spie-versies die in andere plaatsingskopconfiguraties worden gebruikt.

Voor nauwkeurige bestelling dienen klanten het volledige onderdeelnummer N510064708AA, het H8 koptype en de witte markering te bevestigen vóór aankoop.

De NPM plaatsingskop voert continu hoge-snelheid bewegingen uit gedurende de productie. Elke componentplaatsing creëert extra cycli van verticale asbeweging, acceleratie, deceleratie, rotatie en mechanische belasting.

Na verloop van tijd kan de H8 kogelspie geleidelijke slijtage vertonen.

De nozzle-as beweegt verticaal voor elke opname- en plaatsingsoperatie.

Bij productie met een hoog volume kan dit resulteren in extreem hoge cyclustellingen.

Langdurige werking kan leiden tot:

• Verhoogde mechanische speling.
• Verminderde bewegingsvloeiendheid.
• Hogere trillingen.
• Abnormale speling van de as.
• Verhoogde bedrijfsweerstand.

De kogelspie maakt gebruik van rollende elementen die langs nauwkeurig gevormde spie-groeven bewegen.

Herhaaldelijk mechanisch contact kan geleidelijk de interne loopvlakken beïnvloeden.

Typische symptomen kunnen zijn:

Deze symptomen moeten samen met de nozzle-as, lagers, houder en het omringende kopmechanisme worden gecontroleerd.

SMT-productieomgevingen kunnen fijn stof, componentresten, vetresten en andere deeltjes bevatten.

Als contaminatie in het bewegende spie-mechanisme terechtkomt, kan dit de soepele rolcontacten belemmeren.

Mogelijke resultaten zijn:

• Verhoogde wrijving.
• Onregelmatige beweging.
• Voortijdige slijtage.
• Oppervlakteschade.
• Verminderde mechanische consistentie.

Correcte smering is belangrijk voor precisie rollende componenten.

Onvoldoende, gecontamineerd of verslechterd smeermiddel kan de wrijving verhogen en slijtage versnellen.

Onderhoudstechnici moeten de smeerprocedure volgen die van toepassing is op de NPM H8 kop, in plaats van overmatige of ongeschikte vet aan te brengen.

Een ernstige nozzle-botsing kan een impactbelasting van de nozzle overbrengen naar de as en het spie-mechanisme.

Mogelijke oorzaken zijn:

• Onjuiste PCB-hoogte.
• Voederinterferentie.
• Nozzle-crash.
• Componentobstructie.
• Onjuiste machine-instelling.

Na een abnormale botsing moet de kogelspie worden geïnspecteerd, samen met de nozzle-as en bijbehorende mechanische componenten.

Wanneer inspectie slijtage of abnormale speling bevestigt, kan het vervangen van de bestaande spie door de juiste N510064708AA H8 Witte Mark Kogelspie helpen de beoogde mechanische geleiding van de nozzle-as te herstellen.

Een correct passende kogelspie biedt verschillende belangrijke onderhoudsvoordelen.

De vervanging dient te worden uitgevoerd door getraind SMT-onderhoudspersoneel.

Vóór installatie dienen technici ook de staat van de nozzle-as, houder, lager-oppervlakken en gerelateerde kopcomponenten te controleren.

Plaatsingskop kogelspies kunnen er extern erg op elkaar lijken, maar verschillende specificaties kunnen in verschillende kopversies worden gebruikt.

De witte markering moet daarom worden behandeld als een identificatiekenmerk bij het selecteren van N510064708AA.

Bij aankoop van een vervanging, verifieer alle drie de belangrijke details:

N510064708AA + H8 + Witte Mark

Dit is betrouwbaarder dan een spie alleen op uiterlijk te selecteren.

Dit verificatieproces helpt bij het verminderen van onjuiste bestellingen en onnodige machinestilstand.

De N510064708AA H8 Witte Mark Kogelspie wordt voornamelijk gebruikt voor onderhoud van NPM plaatsingskoppen die opereren in SMT-productieomgevingen.

Geschikt voor vervanging wanneer de bestaande H8 spie vertoont:

• Overmatige speling.
• Ruwe beweging.
• Slijtage.
• Mechanische schade.
• Botsingsgerelateerde problemen.
• Abnormaal geluid.

Fabrieken die NPM-machines continu draaien, kunnen H8 kop mechanische onderdelen inspecteren tijdens gepland onderhoud.

De kogelspie kan worden vervangen wanneer technici onacceptabele slijtage vaststellen voordat deze ernstigere productieproblemen veroorzaakt.

N510064708AA kan worden gebruikt tijdens H8 kop revisie, samen met inspectie van:

• Nozzle-assen.
• Nozzle-houders.
• Lagers.
• Veren.
• Afdichtingen.
• Vacuümcomponenten.
• Gerelateerde geleidingsonderdelen.

Deze aanpak helpt technici de volledige mechanische staat van de plaatsingskop te evalueren.

Typische industrieën omvatten:

Het onderdeel is ook geschikt voor:

• SMT-onderhoudsbedrijven.
• Apparaatreparatiecentra.
• Werkplaatsen voor revisie van plaatsingskoppen.
• Opknappers van gebruikte machines.
• Distributeurs van SMT-reserveonderdelen.

De H8 kogelspie biedt een combinatie van lineaire beweging en rotatiebeperking.

Het plaatsingssysteem geeft de nozzle-as opdracht om verticaal te bewegen.

De as beweegt door de kogelspie-assemblage.

Precisieballen bewegen langs de spie-groeven.

Rolcontact helpt onnodige schuifwrijving te verminderen tijdens hoge-frequentie asbeweging.

De spie leidt de as langs het vereiste verticale pad.

Stabiele geleiding is belangrijk omdat de nozzle herhaaldelijk componenten en plaatsingsposities op de PCB nadert.

De groefstructuur stelt de spie-assemblage in staat om rotatiekracht over te brengen en tegelijkertijd ongecontroleerde relatieve beweging te beperken.

Dit helpt de nozzle-as de vereiste mechanische relatie met het H8 kopmechanisme te behouden.

De nozzle beweegt naar beneden naar een component dat wordt geleverd door de feeder of lade.

Vacuüm wordt toegepast om de component vast te houden.

De component wordt georiënteerd volgens het programma, overgebracht naar de doel-PCB-positie en geplaatst.

De nozzle trekt zich vervolgens terug.

Deze sequentie herhaalt zich continu tijdens de productie.

Daarom mag een gewone lager of geleider niet worden geselecteerd als substituut op basis van alleen benaderende afmetingen.

Technici kunnen N510064708AA inspecteren bij het ervaren van:

• Verhoogde speling van de nozzle-as.
• Ruwe H8 asbeweging.
• Ongebruikelijk mechanisch geluid.
• Verhoogde trillingen.
• Weerstand tijdens handmatige asbeweging.
• Zichtbare mechanische slijtage.
• Slechte beweging na een nozzle-botsing.

Deze symptomen kunnen echter ook afkomstig zijn van andere onderdelen.

Een volledige kopinspectie wordt aanbevolen vóór vervanging.

De primaire identificatie moet zijn:

N510064708AA

Vermijd selectie alleen op basis van productuiterlijk.

Het product is bedoeld voor een H8 plaatsingskop configuratie.

Specificeer het koptype duidelijk bij het aanvragen van een offerte.

Aanbevolen informatie voor aanvraag:

Machine: NPM
Kop: H8
Onderdeelnummer: N510064708AA

De witte markering is een belangrijk identificatiekenmerk.

Als uw bestaande spie een markering met een andere kleur gebruikt, ga er dan niet van uit dat deze uitwisselbaar is met N510064708AA.

Stuur indien nodig een foto ter bevestiging.

Inspecteer vóór het bestellen:

• Onderdeelnummer.
• Kleur markering.
• Asstructuur.
• Montage-interface.
• Kopconfiguratie.

Duidelijke foto's kunnen helpen specificatiefouten te voorkomen.

Voor individuele kopreparatie kan één stuk voldoende zijn.

Fabrieken die meerdere NPM-lijnen exploiteren, kunnen overwegen om extra H8 kogelspies als reservevoorraad aan te houden.

Voor dringende onderhoudsbestellingen, geef de vereiste hoeveelheid en bestemming op bij het aanvragen van een offerte.

N510064708AA is een H8 kogelspie die wordt gebruikt om de nozzle-as te geleiden tijdens herhaalde verticale beweging, terwijl gecontroleerde rotatiepositionering wordt ondersteund. Het is een belangrijk mechanisch geleidingscomponent binnen de NPM 8-kop plaatsingsassemblage.

Witte Mark is een identificatiekenmerk dat wordt gebruikt om deze H8 spie-specificatie te onderscheiden van visueel vergelijkbare kogelspie-versies. Klanten dienen het onderdeelnummer, het H8 koptype en de witte markering te verifiëren vóór bestelling.

Ja. N510064708AA wordt gebruikt voor de NPM H8 / 8-kop toepassing. Machine- en kopconfiguraties dienen echter nog steeds te worden bevestigd vóór aankoop, vooral wanneer apparatuur eerder reparaties aan de kop of vervanging van componenten heeft ondergaan.

Vervanging kan nodig zijn wanneer inspectie overmatige speling, ruwe asbeweging, abnormaal geluid, mechanische schade of slijtage vaststelt. Gerelateerde onderdelen zoals de nozzle-as, houder, lagers en de smeerconditie dienen ook te worden gecontroleerd.

Geef N510064708AA, NPM machine-informatie, H8 koptype, bevestiging van de witte markering, vereiste hoeveelheid en leveringsbestemming op. Een duidelijke foto van de bestaande spie wordt aanbevolen wanneer specificatiebevestiging nodig is.

Heeft u N510064708AA H8 Witte Mark Kogelspie nodig voor NPM 8-kop onderhoud?

Stuur ons alstublieft:

• Onderdeelnummer: N510064708AA
• Model machine.
• Bevestiging H8 kop.
• Bevestiging witte markering.
• Vereiste hoeveelheid.
• Leveringsbestemming.
• Foto's van bestaande onderdelen indien beschikbaar.

Wij kunnen assisteren met controle van onderdeelnummers, voorraadbevestiging, offerte, verpakking en leveringsregelingen.

Voor dringende SMT-machinereparatievereisten, vermeld uw vereiste hoeveelheid en verwachte leveringsschema in de aanvraag, zodat het verzoek efficiënt kan worden verwerkt.

Neem contact met ons op voor de huidige beschikbaarheid en offerte voor N510064708AA H8 Witte Mark Kogelspie.
