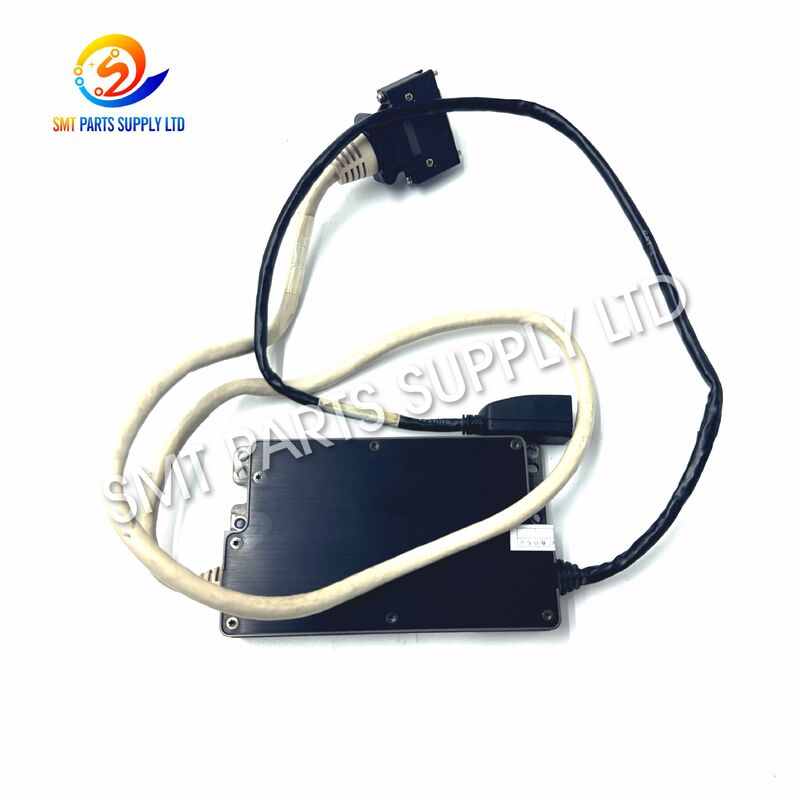

JUKI LNC120 40129658 Lasersensor voor RX-6 SMT-mounter

JUKI LNC120 40129658 Lasersensor voor RX-6 SMT-mounter

DeJUKI LNC120 40129658 Lasersensoris een precisieherkenningscomponent die wordt gebruikt in compatibele RX-6 SMT-plaatsingsapparatuur. Vaak geassocieerd metCyberOptics 8017990ondersteunt de LNC120 lasergebaseerde componentcentrering tijdens het pick-and-place-proces.

Nadat een component door het plaatsingsmondstuk is opgepakt, meet het laserherkenningssysteem de positie en rotatieoriëntatie ervan. De machine kan vervolgens de benodigde correctie berekenen voordat het onderdeel op de printplaat wordt gemonteerd.

Deze directe herkenningsmethode helpt snelle productiecycli te handhaven, omdat toepasselijke componenten kunnen worden gemeten terwijl de plaatsingskop beweegt. Voor SMT-fabrieken die apparatuur uit de RX-serie gebruiken, is de LNC120 een belangrijk reserveonderdeel voor het behouden van betrouwbare herkenning, stabiele uitlijning van componenten en consistente plaatsingsprestaties.

Oorzaak — Waarom laserherkenningsproblemen optreden

De lasersensor werkt continu in een veeleisende SMT-productieomgeving. Na verloop van tijd kunnen de herkenningsprestaties worden beïnvloed door vervuiling, connectorproblemen, mechanische schokken, verouderende elektronische componenten, onjuiste kalibratie of problemen elders in het plaatsingssysteem.

Typische symptomen zijn onder meer:

Een lasergerelateerd alarm betekent niet altijd dat de LNC120 zelf defect is.

Voordat de sensor wordt vervangen, moeten technici ook het mondstuk, de opnamepositie van de feeder, de vacuümconditie, kabels, connectoren, componentparameters en machinekalibratie inspecteren.

Een juiste diagnose kan onnodige vervanging van onderdelen en productiestilstand verminderen.

Oplossing: correcte vervanging voor onderhoud van RX-6-herkenning

Wanneer inspectie bevestigt dat de geïnstalleerde lasersensor defect of instabiel is, kan het vervangen ervan door de juiste LNC120-configuratie helpen de normale herkenningswerking te herstellen.

Voor dit product zijn de belangrijkste identificatiegegevens:

Voor een betrouwbare aankoop moeten kopers het originele sensorlabel, de connectoropstelling, de montagestructuur en het machinemodel vergelijken voordat ze bestellen.

Op elkaar lijkende laserassemblages kunnen verschillende elektrische specificaties of machinetoepassingen hebben. Het exacte onderdeelnummer moet altijd worden beschouwd als de primaire selectiereferentie.

Specificaties

Belangrijkste functies

De LNC120 wordt voornamelijk gebruikt om componentherkenningsinformatie aan het plaatsingssysteem te verstrekken.

De belangrijkste functies zijn onder meer:

De sensor is slechts een onderdeel van het complete plaatsingscontrolesysteem. De uiteindelijke positioneringsprestaties zijn ook afhankelijk van de machinekalibratie, de conditie van de spuitmonden, de programmering van de componenten, de mechanische nauwkeurigheid en de stabiliteit van de feeder.

Sollicitatie

De LNC120 40129658 is geschikt voor onderhouds- en vervangingstoepassingen in professionele SMT-productieomgevingen met compatibele plaatsingsapparatuur.

Typische toepassingen zijn onder meer:

• PCB-montage voor consumentenelektronica

• Productie van auto-elektronica

• Industriële besturingskaartproductie

• Montage van communicatieapparatuur

• Productie van LED-elektronica

• Productie van voedingsprintplaten

• Elektronische modulemontage

• EMS-contractproductie

• High-mix SMT-productie

• Plaatsingslijnen met hoog volume

Het is met name nuttig voor fabrieken die betrouwbare ondersteuning voor reserveonderdelen nodig hebben om de uitvaltijd veroorzaakt door problemen met de herkenning van componenten te verminderen.

Typische onderhoudsscenario's

1. Herkenningsfout herstellen

Herhaalde herkenningsfouten kunnen duiden op een probleem in het laserherkenningssysteem. Na het controleren van spuitdoppen, feeders, vacuüm, parameters, kabels en kalibratie kan de LNC120 worden geëvalueerd als mogelijk vervangend artikel.

2. Preventieve voorraad reserveonderdelen

Fabrieken die meerdere RX-6-machines gebruiken, kunnen kritische herkenningscomponenten op voorraad houden om de productieonderbreking te verminderen wanneer onverwachte hardwarestoringen optreden.

3. Revisie van gebruikte machines

Wanneer een machine uit de RX-serie wordt opgeknapt voor productie, kan het herkenningssysteem inspectie en vervanging van onderdelen vereisen voordat de machine weer normaal kan werken.

4. Herstel van de productielijn

Een compatibele vervangende sensor kan onderhoudsteams helpen de werking van de machine te herstellen wanneer is bevestigd dat de originele eenheid defect is.

5. Erkenning van stabiliteitsverbetering

Het vervangen van een beschadigde of onstabiele lasereenheid kan helpen bij het herstellen van consistente componentherkenning wanneer de fout afkomstig is van de sensor zelf.

Hoe het werkt

De LNC120 werkt tijdens de componenthanteringscyclus van de plaatsingskop.

Stap 1 — Componentopname

Het plaatsingsmondstuk pakt een component uit de feeder, lade of andere componenttoevoereenheid.

Stap 2 — Laserscannen

Het onderdeel passeert het laserherkenningsgebied terwijl de plaatsingskop beweegt.

Stap 3 — Meting

Het lasersysteem meet het componentprofiel en bepaalt de relatieve positie ervan.

Stap 4 — Rotatieberekening

Het herkenningssysteem identificeert hoekafwijkingen ten opzichte van de geprogrammeerde oriëntatie.

Stap 5 — Positiecorrectie

Het machinebesturingssysteem berekent de vereiste X-, Y- en rotatiecorrectie.

Stap 6 — Componentplaatsing

Na correctie wordt het onderdeel op de geprogrammeerde printpositie gemonteerd.

Dit proces ondersteunt een efficiënte herkenning zonder dat voor elk compatibel onderdeel onnodige verplaatsing naar een afzonderlijk herkenningsstation nodig is.

Waarom directe herkenning belangrijk is

Moderne SMT-productie vereist zowel snelheid als nauwkeurigheid.

De LNC120 ondersteunt herkenning tijdens hoofdbewegingen, waardoor de machine het meten van componenten kan combineren met de normale pick-and-place-cyclus.

Dit biedt verschillende productievoordelen:

De werkelijke productieprestaties zijn afhankelijk van de volledige machineconfiguratie en bedrijfsconditie.

Gerelateerde modelvergelijking

Verschillende JUKI-machinegeneraties gebruiken verschillende laserherkenningsassemblages. Gelijksoortige namen of soortgelijke behuizingen betekenen niet dat de sensoren uitwisselbaar zijn.

Voor een RX-6 die vereist is40129658moeten kopers de LNC120 selecteren op basis van het originele onderdeelnummer in plaats van alleen een andere sensor te kiezen omdat het uiterlijk hetzelfde lijkt.

LNC120 versus LNC60

De twee producten voeren verwante herkenningsfuncties uit, maar zijn bedoeld voor verschillende apparatuurconfiguraties.

Hoe te kiezen

Een juiste sensorselectie kan installatieproblemen en onnodige stilstand van de machine voorkomen.

1. Bevestig het machinemodel

Bevestig eerst het exacte model van de plaatsingsmachine.

Voor dit product is de primaire toepassingJUKI RX-6.

Bestel geen lasersensor alleen omdat de apparatuur gebruik maakt van JUKI-plaatsingstechnologie.

2. Bevestig het onderdeelnummer

Controleer het label op de bestaande eenheid.

Het beoogde onderdeelnummer voor dit product is:

40129658 / 401-29658

3. Bevestig het sensormodel

Het sensormodel moet overeenkomen met:

LNC120

Vervang de LNC60, LNC120-8, EPV120 of een andere laserassemblage niet automatisch.

4. Vergelijk de connectorconfiguratie

Controleer het aantal connectoren, de connectorpositie, de kabelopstelling en de fysieke interface.

5. Vergelijk de montagestructuur

De montagepunten en behuizingsconfiguratie moeten overeenkomen met de originele montage.

6. Geef foto's op voordat u bestelt

Stuur voor een snellere bevestiging van de compatibiliteit duidelijke foto's van:

• Origineel productlabel

• Sensorbehuizing

• Connectoren

• Montage kant

• Machinetypeplaatje indien nodig

Aanbevolen onderzoeksinformatie

Het verstrekken van volledige informatie helpt de bevestigingstijd te verkorten en bestelfouten te verminderen.

Installatie-aanbevelingen

Omdat de LNC120 een elektronische en optische precisiecomponent is, moet de installatie worden uitgevoerd door technici die bekend zijn met SMT-plaatsingsapparatuur.

Vóór installatie:

• Schakel de machine uit volgens de onderhoudsprocedures.

• Gebruik geschikte ESD-bescherming.

• Bevestig het onderdeelnummer opnieuw.

• Controleer de connectoren op fysieke schade.

• Houd het sensorgebied schoon.

• Vermijd het aanraken van optische oppervlakken.

• Inspecteer het montagegebied voordat u de sensor monteert.

Na vervanging dient de machine te worden gecontroleerd volgens de geldende serviceprocedure.

Testen kan het volgende omvatten:

• Bevestiging sensorcommunicatie

• Herkenningsfunctiecontrole

• Ophaaltest

• Componentherkenningstest

• Kalibratieverificatie

• Plaatsingstest

• Herhaalde verificatie van de productiecyclus

Wijzig de machineparameters niet zonder de juiste technische documentatie.

Referentie voor probleemoplossing

Het vervangen van de lasersensor moet normaal gesproken gebaseerd zijn op systematische probleemoplossing en niet op slechts één machinealarm.

Veelgestelde vragen

Vraag 1: Wat is het hoofddoel van de LNC120 40129658?

De LNC120 voert lasergebaseerde componentherkenning en centrering uit in compatibele plaatsingsapparatuur. Het meet de positie en rotatie van de componenten, zodat de machine correcties kan aanbrengen voordat het onderdeel op de PCB wordt gemonteerd.

Vraag 2: Is 40129658 geschikt voor de JUKI RX-6?

Ja. Onderdeelnummer 40129658 hoort bij het LNC120-laserherkenningssysteem dat wordt gebruikt voor RX-6-toepassingen. Kopers moeten nog steeds de originele machineconfiguratie en het sensorlabel verifiëren voordat ze bestellen.

Vraag 3: Kan LNC120 LNC60 rechtstreeks vervangen?

Er mag niet worden uitgegaan van directe vervanging. LNC120 en LNC60 zijn gekoppeld aan verschillende machinegeneraties en onderdeelnummers. Volg altijd de originele uitrustingsspecificaties bij het selecteren van een vervanging.

Vraag 4: Wat moet ik controleren voordat ik het koop?

Bevestig het machinemodel, het sensormodel, het onderdeelnummer, het referentienummer, de connectoren, de montagestructuur en het originele label. Het wordt ten zeerste aanbevolen om duidelijke foto's te verstrekken voor compatibiliteitsverificatie.

Vraag 5: Moet de machine worden gecontroleerd na vervanging van de LNC120?

Ja. Na installatie moeten de herkenningswerking, communicatie, kalibratie, ophaalprestaties en plaatsingsresultaten worden gecontroleerd volgens de relevante machineonderhoudsprocedure.

Neem contact met ons op

Op zoek naar eenJUKI RX-6 LNC120 40129658 Lasersensorvoor machinereparatie, reserveonderdeleninventarisatie of onderhoud van de productielijn?

Stuur ons alstublieft de volgende informatie:

• Machinemodel

• Artikelnummer

• Sensormodel

• CyberOptics-referentienummer

• Benodigde hoeveelheid

• Vereiste toestand

• Originele sensorfoto's

• Label- en connectorfoto's

Wij kunnen u helpen de productconfiguratie vóór de offerte te controleren en u helpen bij het selecteren van het juiste reserveonderdeel voor de SMT-machine.

Stuur uw onderdeelnummer en vereiste hoeveelheid voor beschikbaarheid, compatibiliteitsbevestiging en offerte.
