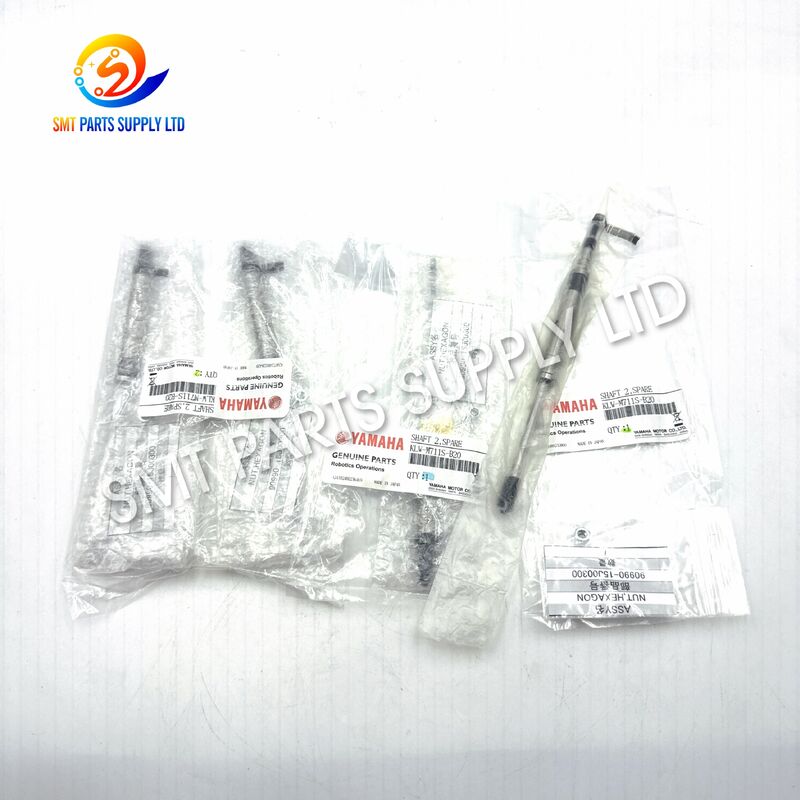

YAMAHA KLW-M711S-B20 As 2 Mondstukkopstang voor YSM10 YSM20R

De YAMAHA KLW-M711S-B20 As 2 is een precisie mechanisch component dat wordt gebruikt binnen het nozzle kop mechanisme van compatibele YSM10 en YSM20R SMT pick-and-place machines. De stang biedt gecontroleerde geleiding en mechanische ondersteuning voor de verticale beweging die geassocieerd wordt met de nozzle kop assemblage, wat helpt bij het handhaven van nauwkeurige nozzle positionering tijdens het oppakken en plaatsen van componenten.

In snelle SMT-productie kan zelfs een kleine hoeveelheid slijtage, vervuiling, speling of mechanische vervorming van de stang de beweging van de kop en de plaatsingsherhaalbaarheid beïnvloeden. Het vervangen van een versleten stang door het juiste onderdeel kan helpen om soepele mechanische beweging te herstellen en stabiele productieprestaties te handhaven.

KLW-M711S-B20 is geschikt voor machineonderhoudsbedrijven, elektronicaproducenten, SMT-reparatieworkshops, onderdelendistributeurs en fabrieken die YAMAHA plaatsingsapparatuur onderhouden. Klanten wordt geadviseerd om vóór het bestellen het machinmodel, de kopconfiguratie, het bestaande onderdeelnummer en de positie van de stang te bevestigen.

Het nozzle kop mechanisme werkt continu tijdens SMT-productie. Herhaalde verticale beweging, hoge cycli, stof, vetconditie, componentresten, onjuiste installatie of langdurige mechanische belasting kunnen de toestand van de stang geleidelijk beïnvloeden.

Veelvoorkomende oorzaken zijn:

Een beschadigde stang veroorzaakt niet altijd een onmiddellijke machinestop. In veel gevallen kunnen de prestaties geleidelijk verslechteren voordat een duidelijk alarm verschijnt.

Typische symptomen kunnen zijn: instabiele nozzle beweging, abnormale mechanische weerstand, overmatige speling, inconsistente Z-as beweging, onregelmatige pick-up prestaties of verminderde plaatsingsstabiliteit.

Wanneer inspectie bevestigt dat de bestaande As 2 versleten, verbogen, beschadigd is of niet meer soepel werkt, kan het vervangen ervan door het juiste KLW-M711S-B20 onderdeel helpen om de juiste mechanische geleiding binnen de nozzle kop assemblage te herstellen.

De vervanging helpt bij het ondersteunen van:

• Soepele verticale beweging van de nozzle kop.
• Consistente mechanische positionering.
• Stabiele pick-up en plaatsingscycli.
• Verminderde ongewenste speling van de stang.
• Nauwkeurige interactie met gerelateerde kopcomponenten.
• Betrouwbare werking tijdens continue SMT-productie.
• Eenvoudiger preventief onderhoud van verouderende apparatuur.

Voor de beste resultaten moeten gerelateerde componenten rond de stang ook worden geïnspecteerd tijdens de vervanging. Het installeren van een nieuwe stang terwijl andere bijpassende componenten zwaar versleten blijven, elimineert mogelijk niet volledig de mechanische speling.

Het hoofddoel van KLW-M711S-B20 As 2 is mechanische geleiding in plaats van elektrische controle.

De werkingsfuncties omvatten:

De stang biedt een gecontroleerd mechanisch pad voor beweging binnen het plaatsingskop mechanisme. Stabiele geleiding is belangrijk omdat SMT-plaatsing herhaalde beweging op hoge snelheid vereist.

Nauwkeurige nozzle positionering is afhankelijk van de mechanische relatie tussen de stang, houder, bewegende structuur en andere kopcomponenten. Overmatige slijtage van de stang kan ongewenste speling introduceren.

Tijdens de productie beweegt de nozzle herhaaldelijk om componenten van feeders op te pakken en op PCB-locaties te plaatsen. De stang helpt consistente mechanische beweging te handhaven tijdens deze cycli.

Een mechanisch stabiele kop draagt bij aan herhaalbare nozzle positionering. De stang speelt daarom een indirecte maar belangrijke rol bij het handhaven van de consistentie van componentafhandeling.

Het onderdeel werkt als een intern structureel en bewegingsgeleidend component binnen de nozzle kop assemblage, in plaats van als een verbruikbare nozzle.

Klanten moeten onderscheid maken tussen verschillende stangposities vóór het bestellen.

Belangrijk: As 1 en As 2 mogen niet automatisch als uitwisselbaar worden beschouwd. Hun positie, afmetingen en toepassing binnen het kopmechanisme kunnen verschillen. Verifieer altijd het originele onderdeelnummer vóór vervanging.

De KLW-M711S-B20 As 2 wordt voornamelijk gebruikt voor onderhoud en reparatie van compatibele YAMAHA SMT plaatsingsapparatuur.

Fabrieken die YSM10 of YSM20R apparatuur exploiteren, kunnen kritieke kopcomponenten op voorraad houden om machinestilstand te verminderen wanneer mechanische slijtage optreedt.

De stang kan worden vervangen tijdens nozzle kop reparatie wanneer inspectie abnormale slijtage, schade aan het oppervlak, mechanische weerstand of ongewenste speling identificeert.

SMT productielijnen met hoge cycli voeren doorgaans gepland koponderhoud uit. De toestand van de stang kan worden gecontroleerd als onderdeel van preventief onderhoud voordat ernstige mechanische problemen ontstaan.

Bij het reviseren of onderhouden van gebruikte plaatsingsmachines kunnen kopstangen en gerelateerde mechanische onderdelen inspectie of vervanging vereisen voordat de machine weer in productie wordt genomen.

SMT reparatiebedrijven en apparatuurdienstverleners kunnen mechanische onderdelen uit de KLW-serie op voorraad hebben om te voldoen aan de onderhoudsvereisten van klanten.

Tijdens een SMT-plaatsingscyclus haalt de machine elektronische componenten uit feeders en plaatst deze op de PCB volgens de geprogrammeerde coördinaten.

De nozzle kop moet tijdens dit proces soepel en herhaaldelijk bewegen.

De typische reeks omvat:

1. De plaatsingskop beweegt naar de feederpositie.
2. De nozzle nadert het component pick-up punt.
3. Verticale beweging stelt de nozzle in staat om contact te maken en het component op te pakken.
4. De kop beweegt naar de PCB-plaatsingspositie.
5. De nozzle daalt naar de geprogrammeerde plaatsingshoogte.
6. Het component wordt op de PCB vrijgegeven.
7. De nozzle keert terug naar de operationele positie.
8. De cyclus herhaalt zich continu.

Binnen dit proces ondersteunt KLW-M711S-B20 As 2 de mechanische geleiding die nodig is voor gecontroleerde kopbeweging.

De stang zelf genereert geen beweging. In plaats daarvan werkt het samen met het omringende kopmechanisme, aandrijfcomponenten, lagers, geleiders, houders en gerelateerde onderdelen om stabiele beweging te handhaven.

Een correct geïnstalleerde stang moet bewegen volgens het mechanische ontwerp zonder abnormale weerstand, overmatige speling of zichtbare vervorming.

Onderhoudstechnici kunnen overwegen de stang te inspecteren wanneer een of meer van de volgende omstandigheden worden waargenomen:

Deze symptomen kunnen ook worden veroorzaakt door andere machinecomponenten. Daarom moeten technici een juiste diagnose uitvoeren voordat de stang wordt vervangen.

Het selecteren van reserveonderdelen voor SMT-machines alleen op basis van uiterlijk kan leiden tot bestelfouten. Vergelijkbare stangen kunnen verschillende afmetingen, installatieposities of compatibele kopconfiguraties hebben.

Voordat u KLW-M711S-B20 koopt, verifieer de volgende informatie.

De belangrijkste referentie is het originele onderdeelnummer dat is afgedrukt op machinegegevens, onderhoudsdocumentatie, onderdelenlijsten of verpakking.

Vereist model:

KLW-M711S-B20

Dit product is bedoeld voor compatibele YAMAHA plaatsingsapparatuur, waaronder:

• YSM10
• YSM20R

De machineconfiguratie moet nog steeds worden gecontroleerd vóór de definitieve bestelbevestiging.

Zorg ervoor dat het vereiste component As 2 is, niet As 1 of een andere kopstang.

Klanten kunnen duidelijke foto's van de bestaande stang en de omringende kopassemblage verstrekken voor aanvullende identificatie.

Als de oude stang ernstig versleten is, inspecteer dan de bijbehorende geleider, houder, lager, spie, afdichting en andere mechanische componenten.

Het gelijktijdig vervangen van gerelateerde versleten onderdelen kan betere onderhoudsresultaten opleveren.

Ontworpen volgens de vereiste stangspecificatie voor compatibele nozzle kop toepassingen.

Helpt bij het handhaven van soepele en gecontroleerde mechanische beweging binnen de plaatsingskop.

Nuttig voor gepland onderhoud, kopreparatie, refurbisment en vervanging van versleten machinecomponenten.

KLW-M711S-B20 biedt een duidelijke inkoopreferentie, waardoor kopers verwarring tussen visueel vergelijkbare SMT-koponderdelen kunnen verminderen.

Geschikt voor professionele elektronische productieomgevingen die betrouwbaar onderhoud van plaatsingsapparatuur vereisen.

Kan worden voorbereid als een kritiek reserveonderdeel voor fabrieken die plaatsingsapparatuur uit de YSM-serie exploiteren.

Installatie moet worden uitgevoerd door technici die bekend zijn met SMT-plaatsingskoppen.

Voor installatie:

• Schakel de machine uit volgens de onderhoudsprocedures.
• Bevestig de juiste stangpositie.
• Reinig het installatiegebied.
• Inspecteer omringende mechanische componenten.
• Controleer op abnormale slijtage of vervuiling.
• Gebruik geschikte onderhoudstools.
• Vermijd krassen op het precisie stangoppervlak.
• Volg de machineonderhoudsprocedure voor smering.
• Verifieer soepele beweging na montage.
• Voer kalibratie of machinecontroles uit indien vereist.

Forceer de stang niet in positie wanneer abnormale weerstand wordt gedetecteerd. Overmatige kracht kan de stang of gerelateerde kopcomponenten beschadigen.

• Opslaan in een schone en droge omgeving.
• Houd uit de buurt van corrosieve chemicaliën.
• Bescherm het stangoppervlak tegen krassen.
• Vermijd direct contact met vocht.
• Houd het product in beschermende verpakking vóór installatie.
• Plaats geen zware componenten direct op de stang.
• Gebruik geschikte roestwerende bescherming voor langdurige opslag indien nodig.

KLW-M711S-B20 is een mechanische stang voor nozzle kop As 2 die wordt gebruikt in compatibele YSM10 en YSM20R pick-and-place machines. Het ondersteunt precieze mechanische geleiding en verticale nozzle kop beweging tijdens component pick-up en plaatsingscycli.

Nee. Het is niet de pick-up nozzle zelf. KLW-M711S-B20 is een interne stang of rod die wordt gebruikt binnen het nozzle kop mechanisme om precieze mechanische beweging te geleiden en te ondersteunen.

Ze mogen niet automatisch als uitwisselbaar worden beschouwd. KLW-M711S-A2 is geassocieerd met As 1, terwijl KLW-M711S-B20 As 2 is. Bevestig altijd het originele onderdeelnummer en de installatiepositie vóór het bestellen.

Verstrek KLW-M711S-B20 als het vereiste onderdeelnummer, machinmodel, hoeveelheid en indien mogelijk duidelijke foto's van het bestaande onderdeel of de plaatsingskop. Dit helpt bij het bevestigen van het juiste component vóór verzending.

Vervanging kan nodig zijn wanneer inspectie zichtbare slijtage, buiging, schade aan het oppervlak, overmatige speling, abnormale weerstand of instabiele mechanische beweging identificeert. De complete nozzle kop assemblage moet ook worden geïnspecteerd op gerelateerde slijtage.

Heeft u YAMAHA KLW-M711S-B20 As 2 nodig voor YSM10 of YSM20R onderhoud?

Stuur ons uw vereiste onderdeelnummer, machinmodel, hoeveelheid en huidige onderdeel foto's ter bevestiging. Wij kunnen assisteren met productidentificatie, voorraadbeschikbaarheid, offerte, compatibele SMT-reserveonderdelen en geconsolideerde verzendvereisten.

Neem contact met ons op voor uw laatste offerte en beschikbaarheid.
