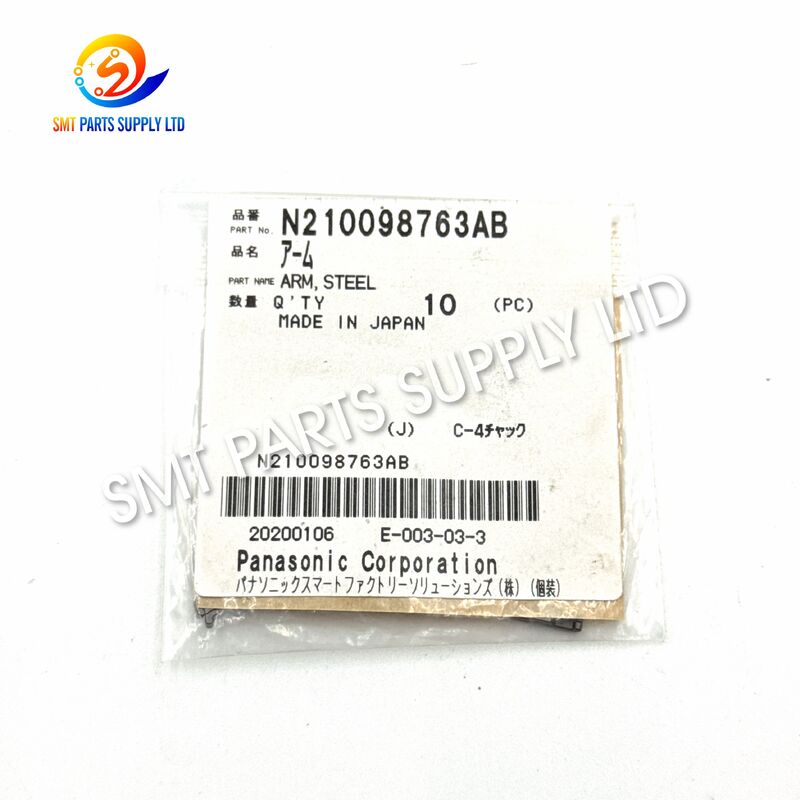

Panasonic N210098763AB Precision Steel Clamp Arm voor CM602 en NPM-houder met mechanische aansluiting

Panasonic N210098763AB stalen klemarm voor CM602 NPM-houder

De Panasonic N210098763AB stalen klemarm is een mechanisch precisie-reserveonderdeel dat gewoonlijk wordt vermeld voor CM602- en NPM SMT-plaatsingsmachinehouderconstructies. Het wordt in onderdelencatalogi ook beschreven als een ‘ARM, STEEL’, ‘Clamp Arm’ of ‘Holder 12 Clamp Arm’. Het voornaamste doel ervan is het verschaffen van een gecontroleerde mechanische aangrijping binnen het betreffende mondstukhouder- of plaatsingskopmechanisme.

Tijdens de productie van grote hoeveelheden elektronica voltooien de componenten van de plaatsingskop duizenden bedieningsbewegingen. Herhaalde bewegingen, vervuiling, mechanische schokken, onjuiste installatie of slijtage van omliggende onderdelen kunnen de beweging en aangrijping van de klemarm beïnvloeden. Het vervangen van een verbogen, versleten, gebarsten of beschadigde arm kan helpen de mechanische werking van de houderconstructie te herstellen nadat het volledige kopmechanisme is geïnspecteerd.

Voor een nauwkeurige bestelling moeten klanten het volledige onderdeelnummer opgevenN210098763AB, machinemodel, specificatie van de plaatsingskop, vereiste hoeveelheid en foto's van het bestaande onderdeel. CM602 en NPM zijn de meest consistente toepassingen, maar de compatibiliteit moet vóór aankoop worden gecontroleerd aan de hand van de geïnstalleerde houderconstructie en de lijst met machineonderdelen.

De N210098763AB-referentie wordt in onafhankelijke SMT-onderdelenlijsten consequent geïdentificeerd als een stalen klemarm die wordt geassocieerd met CM602- en NPM-houdertoepassingen.

De arm maakt gebruik van een compacte staalconstructie die geschikt is voor herhaalde mechanische beweging binnen het compatibele houdermechanisme. De stijve vorm helpt de vereiste aangrijpingsgeometrie te behouden wanneer het onderdeel correct is geïnstalleerd.

Het volledige onderdeelnummerN210098763ABstelt onderhoudsteams in staat dit onderdeel te onderscheiden van visueel vergelijkbare armen die worden gebruikt in andere generaties koppen, houders of machines.

Dit onderdeel houdt verband met het mechanische klemgedeelte van het betreffende mondstukhouder- of plaatsingskopsamenstel in plaats van met de feeder, servodriver, besturingskaart, klep of sensorsysteem.

De klemarm kan worden opgeslagen als onderdeel van een SMT-onderhoudsinventaris voor reparatie van apparatuur, gepland onderhoud en vervanging in noodgevallen.

Het product is compact en kan afzonderlijk worden verpakt of worden samengevoegd met andere SMT-machineonderdelen, waardoor buitenlandse fabrieken de afzonderlijke verzendkosten kunnen verlagen.

Klanten kunnen machine-informatie en foto's van oude onderdelen indienen voordat ze bestellen. Dit helpt bij het identificeren van mogelijke verschillen in kopconfiguratie, houderpositie, revisie-achtervoegsel en componentafmetingen.

De klemarm werkt als onderdeel van een bewegend mechanisch geheel. Het kan nodig zijn om het te vervangen als bij inspectie fysieke schade, overmatige slijtage, slechte beweging of onjuiste bediening aan het licht komt.

Herhaalde klem- en ontgrendelingscycli kunnen geleidelijk slijtage veroorzaken aan het contactgebied van de arm, het draaigedeelte, het montageoppervlak of de vasthoudrand.

De mate van slijtage kan afhankelijk zijn van:

• Dagelijkse productie-uren
• Cyclusfrequentie van plaatsingskop
• Kwaliteit van machineonderhoud
• Netheid van de houderconstructie
• Staat van de betreffende veer
• Uitlijning van de houder
• Eerdere botsingen met componenten
• Smeerpraktijken waar van toepassing

Een versleten contactgebied kan de manier veranderen waarop de arm het betreffende houderonderdeel aangrijpt.

Een botsing met het mondstuk, een vallende kopmontage, geforceerde handmatige beweging, onjuist gebruik van gereedschap of vreemd materiaal in het mechanisme kunnen de arm verbuigen of beschadigen.

Zelfs kleine vervormingen kunnen leiden tot:

• Beperkte beweging
• Ongelijk contact
• Onjuiste houderbetrokkenheid
• Mechanische interferentie
• Ongewoon bedrijfsgeluid
• Herhaalde houderalarmen
• Versnelde slijtage van omliggende onderdelen

Een zichtbaar gebogen arm mag niet worden gestrekt en hergebruikt zonder de juiste technische evaluatie.

Rond het bewegende mechanisme kunnen zich stof, vetresten, lijmmateriaal, kapotte onderdeelfragmenten of andere verontreinigingen ophopen.

Verontreiniging kan:

• Verhoog de wrijving
• Beperk de beweging van de arm
• Voorkom volledige betrokkenheid
• Beschadig contactoppervlakken
• Creëer ongelijkmatige bewegingen
• Beïnvloed de veerretouractie

Het reinigen moet worden uitgevoerd volgens de onderhoudsprocedure van de machine.

De stalen arm kan samen met een veer of een ander retourmechanisme werken. Een zwakke, gebroken, ontbrekende of onjuist geïnstalleerde veer kan abnormale armbewegingen veroorzaken.

Het vervangen van alleen de arm lost het probleem mogelijk niet op als de veer beschadigd is.

Een beschadigde houder, as, draaipen, bus, montageschroef of contactblok kunnen abnormale krachten uitoefenen op de klemarm.

Het gehele mechanische samenstel moet worden geïnspecteerd voordat de vervanging wordt geïnstalleerd.

De arm kan bij installatie voortijdig defect raken:

• In de verkeerde richting
• In een onjuiste houderpositie
• Met de verkeerde sluiting
• Met een ongeschikte veer
• Onder overmatige spankracht
• Zonder voldoende speling
• Met daaronder opgesloten vervuiling
• Met niet-overeenkomende omliggende componenten

Het fotograferen van de originele montage vóór de demontage kan installatiefouten verminderen.

Deze symptomen kunnen ook worden veroorzaakt door andere onderdelen van de plaatsingskop. Een volledige mechanische inspectie wordt aanbevolen voordat wordt besloten welk onderdeel moet worden vervangen.

Het installeren van de correct afgestemde klemarm N210098763AB biedt een praktische reparatieoplossing wanneer wordt bevestigd dat de bestaande arm versleten, beschadigd, vervormd of ontbreekt.

De vervangingsarm moet overeenkomen met de vereiste:

• Algemene vorm
• Materiaal dikte
• Grootte draaigat
• Contactprofiel
• Montagerichting
• Houder positie
• Lente-aangrijpingspunt
• Hoofdconfiguratie

Een soortgelijk uiterlijk alleen bevestigt de uitwisselbaarheid niet.

De volledige code moet worden geschreven als:

N210098763AB

Het laatste achtervoegsel is belangrijk. Kopers mogen niet alleen bestellen met beschrijvingen als ‘NPM-arm’, ‘CM602-klem’ of ‘houderarm’.

Het onderdeel kan worden gebruikt voor:

• Correctief machineonderhoud
• Preventief plaatsingskoponderhoud
• Reparatie van het mondstukhoudermechanisme
• Revisie van gebruikte machines
• Voorbereiding van reserveonderdelen op de productielijn
• Vervanging van beschadigde mechanische componenten
• Onderhoudsvoorraad voor overzeese fabrieken
• Inventarissen van apparatuurservicebedrijven

Door de foto van het oude onderdeel en machine-informatie te verstrekken, kan de leverancier de zichtbare structuur vóór verzending vergelijken.

Aanbevolen foto's zijn onder meer:

N210098763AB wordt het meest consistent vermeld als klemarm voor CM602- en NPM-apparatuur. Een bredere onderdelenreferentie associeert de code ook met NPM-TT2-, NPM-W2-, CM402-, CM212- en DT401-configuraties. Omdat deze bredere modellenlijst niet consistent is in elke catalogus, moeten kopers deze alleen als verificatiereferentie beschouwen en niet als bewijs van universele compatibiliteit.

De officiële productinformatie van Panasonic beschrijft NPM-apparatuur als modulaire plaatsingsmachines die gebruik maken van verschillende plaatsingskopconfiguraties. Dit is een reden waarom de exacte machineserie alleen mogelijk niet voldoende is voor de selectie van reserveonderdelen.

N210098763AA en N210007284AB verschijnen naast N210098763AB in sommige SMT-reserveonderdelenlijsten, maar deze referenties mogen niet worden gepresenteerd als gegarandeerde vervangingen. Het achtervoegsel, het profiel, de kopconfiguratie en de inbouwpositie moeten afzonderlijk worden gecontroleerd.

De arm wordt gewoonlijk op de markt gebracht voor CM602-houdertoepassingen. Het kan worden gebruikt als de geïnstalleerde arm is bevestigd als N210098763AB en moet worden vervangen vanwege slijtage of fysieke schade.

Het onderdeel wordt ook vaak vermeld voor NPM-plaatsingsapparatuur. De exacte NPM-machine- en kopconfiguratie moet in de aanvraag worden opgenomen, omdat verschillende NPM-modellen verschillende plaatsingskoppen en mechanische samenstellingen kunnen gebruiken.

N210098763AB kan worden overwogen wanneer inspectie een beschadigde arm binnen het relevante mondstukhouder- of klemhoudermechanisme bevestigt.

Tegelijkertijd moeten de volgende onderdelen worden gecontroleerd:

• Houder lichaam
• Terug veer
• Draaipen
• Montage schroef
• As of bus
• Contactoppervlak
• Mondstuk montage
• Pneumatische aansluitingen rond het hoofd
• Sensoren gerelateerd aan de positionering van de houder
• Mechanische stops

Fabrieken die compatibele machines exploiteren, kunnen geverifieerde klemarmen in onderhoudsvoorraad houden.

Een praktisch voorraadplan kan het volgende omvatten:

SMT-apparatuurservicebedrijven kunnen de arm gebruiken bij het herbouwen van compatibele koppen of het gereedmaken van gebruikte machines voor wederverkoop.

Voordat de renovatie wordt voltooid, moeten technici het volgende verifiëren:

• Gratis mechanisch uurwerk
• Correcte armoriëntatie
• Houderbetrokkenheid
• Lente terugkeer actie
• Hoofd kalibratie
• Mondstuk bediening
• Machine-alarmstatus
• Resultaten proefplaatsing

Deze klemarm kan onderhoudswerkzaamheden ondersteunen bij:

• Servicefabrieken voor de productie van elektronica
• Faciliteiten voor auto-elektronica
• Fabrieken voor consumentenelektronica
• Fabrikanten van industriële besturingen
• Fabrieken voor communicatieapparatuur
• LED-assemblagebedrijven
• Productielijnen voor vermogenselektronica
• Fabrieken voor apparatenbesturingskaarten
• Productie van medische elektronica
• Reparatiecentra voor SMT-apparatuur
• Distributiebedrijven van reserveonderdelen
• Renovatiebedrijven voor gebruikte apparatuur

N210098763AB is een passief mechanisch onderdeel. Het genereert zelf geen elektrische, pneumatische of motoraangedreven beweging.

De arm blijft in de gespecificeerde positie binnen het houdersamenstel. De rustpositie kan worden gehandhaafd door een veer, een draaiconstructie, een houdergeometrie of een ander mechanisch onderdeel.

Tijdens de bedieningsvolgorde van de machine wordt kracht overgebracht via het relevante plaatsingskopmechanisme.

Afhankelijk van het exacte hoofdontwerp kan deze kracht ervoor zorgen dat de arm:

• Draaien
• Verschuiving
• Open
• Dichtbij
• Behouden
• Uitgave
• Neem contact op met de houder
• Keer terug naar de oorspronkelijke positie

Het contactoppervlak van de arm grijpt aan op het bijpassende houderonderdeel. Juiste afmetingen en uitlijning zorgen ervoor dat het mechanisme de vereiste mechanische relatie behoudt.

Wanneer de bedieningskracht wordt weggenomen of omgekeerd, beweegt de arm weg van de aangrijppositie.

Een veer of een gerelateerd onderdeel kan helpen om hem in zijn normale positie terug te brengen.

De beweging herhaalt zich tijdens de productie. Betrouwbare werking is afhankelijk van:

• Correcte armgeometrie
• Correcte installatie
• Contactoppervlakken reinigen
• Geschikte draaispeling
• Correcte veerconditie
• Veilige bevestigingsmiddelen
• Onbeschadigde houderonderdelen
• Correcte machine-afstelling

De exacte opstelling van de componenten is afhankelijk van het plaatsingskopmodel.

De eerste selectievereiste is een exacte match met:

N210098763AB

Laat de finale niet achterwegeABachtervoegsel.

Geef in plaats van alleen 'NPM' de volledige machineaanduiding op.

Voorbeelden kunnen zijn:

• CM602
• Exacte NPM-serie
• NPM-W2
• NPM-TT2
• Ander model getoond in de uitrustingsstuklijst

Het volledige model helpt bij de compatibiliteitsbeoordeling, maar vervangt de verificatie van het onderdeelnummer niet.

Geef de kopspecificatie, het kopidentificatielabel, het aantal spuitmonden of de montagecode van de houder op.

Hetzelfde machineplatform kan zijn uitgerust met meer dan één koptype.

Controleer de vervanging met de verwijderde arm op:

De machineonderdelencatalogus of stuklijst moet worden behandeld als de voorkeursselectiereferentie.

Geef waar mogelijk het volgende op:

• Serienummer van de machine
• Serienummer van het hoofd
• Assemblagecode
• Geëxplodeerd onderdelendiagram
• Bestaand onderdeelnummer
• Vorig aankooprecord

De klant dient de aangeboden staat te beoordelen voordat hij de bestelling plaatst.

De leveringsvoorwaarde moet in de offerte worden bevestigd.

Mogelijke verzoeken kunnen zijn:

• Origineel nieuw
• Origineel gebruikt
• Gerenoveerd
• Compatibel nieuw

De klant dient de aangeboden staat te beoordelen voordat hij de bestelling plaatst.

Vermeld zowel de onmiddellijke reparatiehoeveelheid als de verwachte hoeveelheid reserveonderdelen.

Bijvoorbeeld:

Verzend het land van bestemming, de postcode, de gewenste koerier en de gewenste leverdatum.

Met deze informatie kan de leverancier het volgende berekenen:

• Beschikbare verzendopties
• Geschatte vrachtkosten
• Verpakkingsvereisten
• Geschatte transittijd
• Geconsolideerde verzendmogelijkheden

Voordat u een offerte aanvraagt, bereidt u de volgende informatie voor:

Volledige informatie helpt vertragingen en onjuiste verzendingen te verminderen.

Op het bestelformulier en het verpakkingslabel moet de volledige code staanN210098763AB.

De arm moet worden geïnspecteerd op:

• Zichtbare buiging
• Scheuren
• Gebroken randen
• Ernstig krabben
• Corrosie
• Verontreiniging
• Abnormale reparatiesporen
• Beschadigde montageplaatsen

Als er een referentiemonster beschikbaar is, kan de meegeleverde arm worden vergeleken met het profiel, de dikte, de gatpositie en de contactvorm van het monster.

Het draaigat, het contactgedeelte, de veerinterface en de montagerichting moeten worden gecontroleerd op duidelijke inconsistenties.

De verpakkingshoeveelheid moet worden gecontroleerd aan de hand van de inkooporder en de paklijst.

Het product moet worden beschermd tegen:

• Invloed
• Compressie
• Krabben
• Vocht
• Roest
• Mengen met andere onderdeelnummers
• Verlies van kleine componenten

De installatie moet worden uitgevoerd door getrainde SMT-onderhoudstechnici.

1. Stop de apparatuur volgens de goedgekeurde uitschakelprocedure.
2. Isoleer waar nodig elektrische en pneumatische energie.
3. Verplaats de plaatsingskop naar een veilige onderhoudspositie.
4. Noteer de huidige houderstructuur vóór de demontage.
5. Maak foto's van de posities van de arm, de veer, de houder en het bevestigingsmiddel.
6. Verwijder de bestaande arm met geschikt gereedschap.
7. Inspecteer de verwijderde arm op slijtage, scheuren of verbuigingen.
8. Controleer de houder, draaipen, veer, schroeven en omliggende onderdelen.
9. Maak het montagegebied zorgvuldig schoon.
10. Vergelijk de nieuwe arm met het verwijderde onderdeel.
11. Bevestig de juiste montagerichting.
12. Installeer de arm zonder overmatige kracht uit te oefenen.
13. Installeer de veer en de bijbehorende componenten opnieuw op de juiste manier.
14. Controleer of het mechanisme vrij beweegt.
15. Voltooi de machinekalibratie waar nodig.
16. Laat de machine in onderhouds- of testmodus draaien.
17. Bevestig dat er geen gerelateerd alarm overblijft.
18. Voer een gecontroleerde productietest uit.
19. Inspecteer het geheel opnieuw na de testcyclus.
20. Noteer de vervanging in het onderhoudslogboek.

Volg altijd de goedgekeurde onderhoudshandleiding en de veiligheidsprocedure op de werkplek voor de specifieke machine.

Reinig het mechanisme volgens het onderhoudsschema. Gebruik geen ongeschikte chemicaliën of schuurmiddelen op precisieoppervlakken.

Controleer op:

• Gebogen structuur
• Scheuren
• Losse montage
• Ongelijkmatige slijtage
• Corrosie
• Beperkte beweging
• Abnormale contactsporen

De arm kan beschadigd lijken omdat de bijbehorende veer zwak, gebroken of onjuist geïnstalleerd is.

Forceer de houder niet buiten het normale bewegingsbereik. Overmatige kracht kan de arm, de houder, de veer of het draaigedeelte beschadigen.

Een nuttig record moet het volgende bevatten:

• Machinenummer
• Serienummer van de machine
• Hoofdmodel
• Datum van mislukking
• Waargenomen symptoom
• Onderdeelnummer verwijderd
• Geïnstalleerd onderdeelnummer
• Naam technicus
• Testresultaat
• Datum vervolginspectie

Bewaar reserveonderdelen:

• In individueel gelabelde zakken
• In een droge omgeving
• Uit de buurt van corrosieve materialen
• Beschermd tegen schokken
• Gescheiden op onderdeelnummer
• Binnenin een gesloten onderdelenkast

Vrachtkosten, levertijd en beschikbaarheid van verzending worden bevestigd op basis van de bestemming, het pakketgewicht, de bestelhoeveelheid en de geselecteerde service.

Wij richten ons op reserveonderdelen voor elektronische assemblage en SMT-productieapparatuur.

Klanten kunnen het onderdeelnummer, het machinemodel en de productfoto's opgeven voordat ze bestellen.

N210098763AB kan worden verpakt met andere benodigde items, waaronder:

• SMT-sproeiers
• Onderdelen van de feeder
• Filters
• Sensoren
• Kleppen
• Motoren
• Chauffeurs
• Besturingsborden
• Riemen
• Kabels
• Houders
• Veren
• Lagers
• Mechanische machineonderdelen

Wij ondersteunen vragen uit Europa, Noord-Amerika, Zuidoost-Azië en andere overzeese markten.

De offerte kan specificeren:

• Aangeboden staat
• Artikelnummer
• Hoeveelheid
• Eenheidsprijs
• Doorlooptijd
• Verpakkingsmethode
• Verzendoptie
• Betalingsvoorwaarden
• Garantievoorwaarden

Kleine mechanische componenten zijn gelabeld en beschermd om schade of vermenging tijdens internationaal transport te verminderen.

N210098763AB is een stalen mechanische klemarm die gewoonlijk wordt vermeld voor compatibele CM602- en NPM-plaatsingsmachinehouderconstructies. Het ondersteunt de klem- of vasthoudbeweging van het bijbehorende mechanische mechanisme.

Er mag geen universele compatibiliteit worden aangenomen. NPM-machines kunnen verschillende plaatsingskoppen en houderconfiguraties gebruiken. Geef het exacte machinemodel, de kopspecificatie, de stuklijst van de uitrusting en foto's van oude onderdelen op voordat u bestelt.

Er mag niet worden uitgegaan van directe uitwisselbaarheid. Hoewel beide referenties voorkomen in gerelateerde onderdelenlijsten, moeten het achtervoegsel, de afmetingen, het profiel, de houderpositie en de uitrustingsconfiguratie vóór vervanging worden gecontroleerd.

Geef N210098763AB op, het vereiste aantal, het machinemodel, het koptype, de gewenste leveringsconditie, het land van bestemming, de postcode en duidelijke foto's van het bestaande onderdeel en de installatiepositie.

Ja. Stuur alstublieft de onderdeelnummers en hoeveelheden van de benodigde spuitmonden, houders, veren, filters, kleppen, sensoren, riemen, motoren, aandrijvingen, feederonderdelen of besturingskaarten voor geconsolideerde controle en verpakking.

Stuur het volledige onderdeelnummer, het aantal, het machinemodel, informatie over de plaatsing van de kop, de bestemming en productfoto's voor een nauwkeurige offerte.

SMT PARTS SUPPLY LTD

Contactpersoon:Tomas Tang
Afdeling:Verkoopafdeling
Telefoon:+86 13861307079
E-mail: tomas@smtmachine-parts.com
Adres:D-D526, Haye TechnoPark, Weihe Road nr. 93, Industrieparkdistrict, Suzhou, Jiangsu, 215127, China

Wij verwelkomen vragen van SMT-fabrieken, elektronicafabrikanten, onderhoudsbedrijven, apparatuurrenoveerders en distributeurs van reserveonderdelen.

Panasonic en alle modelnamen van apparatuur waarnaar wordt verwezen, worden alleen gebruikt om de beoogde toepassing uit te leggen en te helpen bij de identificatie van reserveonderdelen. Alle handelsmerken zijn eigendom van hun respectievelijke eigenaren. Beschikbaarheid, staat, compatibiliteit, garantie en leveringsvoorwaarden van het product zijn onderworpen aan de definitieve offerte.
