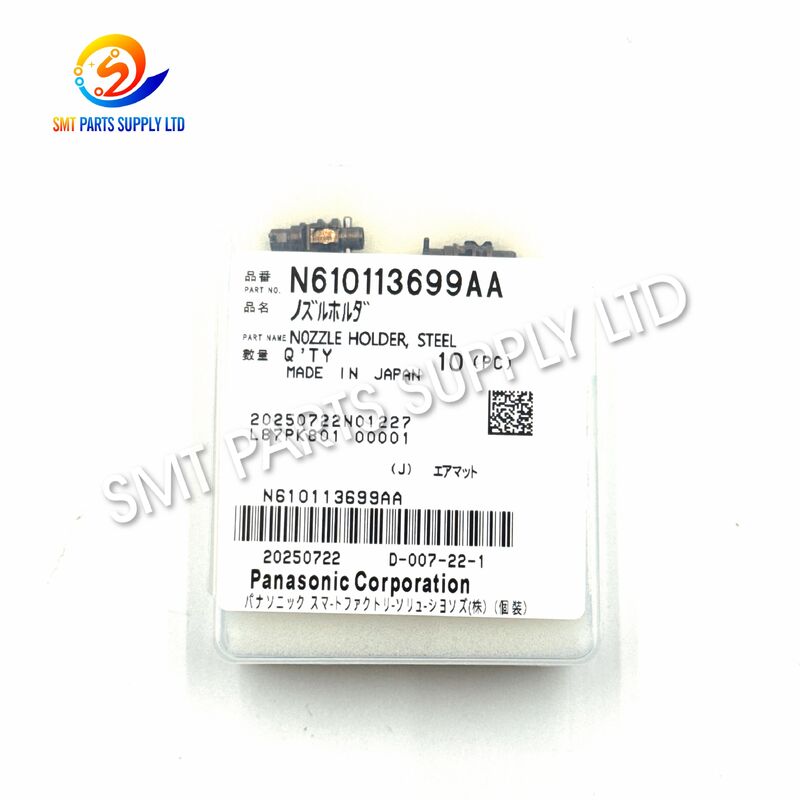

Panasonic N610113699AA stalen mondstukhouder voor NPM H16-kop

De Panasonic N610113699AA stalen spuitmondhouder is een mechanisch precisieonderdeel dat wordt gebruikt in compatibele NPM-kopconstructies met hoge snelheid. Het biedt de mechanische ondersteunende en positioneringsinterface die nodig is voor een stabiele installatie, beweging en het oppakken van componenten. Openbaar beschikbare productreferenties identificeren dit onderdeel gewoonlijk als een NPM H16- of 16-spuitmondkophouder, met aanvullende verwijzingen naar NPM-D3 en geselecteerde NPM-W- of NPM-W2-configuraties met 16 koppen. De machineconfiguratie moet altijd worden gecontroleerd voordat u bestelt.

De houder is vervaardigd uit staal voor mechanische sterkte en maatvastheid en is bedoeld voor veeleisende SMT-productieomgevingen waar plaatsingskoppen continu op hoge snelheid werken. Een correct afgestemde spuitmondhouder zorgt voor een correcte uitlijning van de spuitmonden, gecontroleerde verticale beweging, betrouwbare vacuümopname en herhaalbare plaatsing van componenten.

De N610113699AA-houder is geschikt voor preventief onderhoud, het opnieuw opbouwen van plaatsingskoppen, het vervangen van beschadigde onderdelen en het langdurig inventariseren van reserveonderdelen. Het kan worden geleverd aan SMT-fabrieken, EMS-fabrikanten, apparatuurservicebedrijven, machinebouwers en internationale distributeurs van reserveonderdelen.

Vóór verzending moeten klanten het machinemodel, het type plaatsingskop, het volledige onderdeelnummer en duidelijke foto's van het bestaande onderdeel opgeven. Dit bevestigingsproces vermindert het risico van het bestellen van een visueel vergelijkbare maar mechanisch verschillende spuitdophouder.

Openbare lijsten associëren N610113699AA ook met latere achtervoegselreferenties zoals N610113699AB of N610113699AC, terwijl N210081891AB voorkomt in sommige gerelateerde houderbeschrijvingen of lijsten met hoofdcomponenten. Deze nummers mogen niet automatisch als uitwisselbaar worden behandeld zonder technische bevestiging.

De spuitmondhouder werkt in een mechanisch systeem met hoge snelheid. Tijdens de productie kan het product te maken krijgen met continue verticale beweging, herhaalde versnelling, trillingen, contactdruk en blootstelling aan vloeimiddelresten, stof, olie of fijne deeltjes. Zelfs wanneer de plaatsingsmachine operationeel blijft, kan een geleidelijke verslechtering van de houder de stabiliteit van het oppakken en plaatsen verminderen.

Bij continu gebruik kunnen de contact-, geleide- of ondersteunende oppervlakken van de houder geleidelijk slijten. Kleine dimensionale veranderingen kunnen de relatie tussen het mondstuk, de as, de veer en de omringende kopcomponenten beïnvloeden.

Een onjuiste opstelling van de spuitmondjes, een verhoogd onderdeel, een beschadigde feeder, een kromgetrokken printplaat, een programmeerfout of een accidentele kopbotsing kunnen de houder verbuigen of beschadigen. Een onderdeel kan er aan de buitenkant normaal uitzien, maar toch een kleine vervorming vertonen die de beweging beïnvloedt.

Stof, soldeerpastadeeltjes, lijmresten of opgedroogd smeermiddel kunnen in het bewegende mechanisme terechtkomen. Verontreiniging verhoogt de wrijving en kan een soepele beweging van de houder verhinderen.

Het gebruik van ongeschikt gereedschap, overmatige kracht, onjuiste smeermiddelen of een onjuiste reinigingsmethode kan precisieoppervlakken beschadigen. Een spuitmondhouder mag nooit worden gepolijst, geslepen of aangepast zonder een goedgekeurde technische procedure.

Soortgelijke mondstukhouders kunnen kleine structurele verschillen hebben. Het installeren van de verkeerde revisie kan een slechte pasvorm, een beperkte slag, ongebruikelijk geluid of een onstabiele retentie van de spuitmond veroorzaken.

SMT-lijnen met een hoog volume kunnen continu meerdere diensten draaien. Herhaalde bewegingen vergroten uiteindelijk de kans op vermoeidheid, losheid, slijtage van het oppervlak of variatie in positie.

Niet elke oppak- of plaatsingsfout wordt veroorzaakt door de spuitdophouder. Het mondstuk, de as, het vacuümfilter, de O-ring, de veer, de sensor, de magneetklep, het camerasysteem, de invoeropstelling, de PCB-ondersteuning en de machinekalibratie moeten ook worden geïnspecteerd.

Het vervangen van een versleten, vervormde, vervuilde of verkeerd gemonteerde spuitmondhouder kan de juiste mechanische interface tussen de spuitmond en de plaatsingskop herstellen. Het doel is niet simpelweg het installeren van een nieuw metalen onderdeel, maar het herstellen van de gecontroleerde beweging, het veilig vasthouden van de spuitmonden en een consistente oppakhoogte.

De aanbevolen oplossing omvat vier fasen:

Controleer het volledige onderdeelnummer dat op de oude houder of op de machinedocumentatie staat. Bevestig of het vereiste nummer N610113699AA is of een andere revisie.

Onderzoek de spuitmondas, veer, afdichting, filter, klem, vacuümpad en omliggende houdercomponenten. Het installeren van een nieuwe houder met een versleten as of beschadigde afdichting lost het oorspronkelijke probleem mogelijk niet op.

Gebruik geschikt gereedschap en volg de onderhoudsprocedure van de apparatuur. Vermijd zijdelingse druk, stoten, geforceerd inbrengen of niet-goedgekeurde aanpassingen.

Voer na de installatie spuitmondbewegingstests, vacuümcontroles, bevestiging van de spuitmondhoogte, ophaaltests, zichtherkenning en proefplaatsing uit voordat u de machine weer op volle productie brengt.

Exacte afmetingen, tolerantie, oppervlaktebehandeling, compatibele serieseries en revisies van plaatsingskoppen zijn niet consistent beschikbaar in openbare documentatie. Kopers mogen dit product niet alleen selecteren op uiterlijk of geschatte afmetingen. De uiteindelijke compatibiliteit moet worden bevestigd aan de hand van het volledige onderdeelnummer en machine-informatie.

Sommige handelsreferenties beschrijven gerelateerde N610113699AB- of N610113699AC-versies als stalen houders van ongeveer 10 × 20 mm; dit moet echter worden beschouwd als een referentie en niet als een gegarandeerde maatspecificatie voor elke revisie.

De N610113699AA spuitmondhouder wordt voornamelijk gebruikt in SMT-apparatuur voor het plaatsen van elektronische componenten. De toepassing ervan hangt nauw samen met het snelle plaatsingskopmechanisme dat verantwoordelijk is voor het oppakken van componenten uit feeders en het positioneren ervan op printplaten.

Openbare catalogi en leveranciersreferenties verbinden de N610113699AA gewoonlijk met NPM-toepassingen met 16 spuitmonden of H16-koppen. Een aparte onderdelencatalogus associeert het ook met NPM-W en NPM-W2 16-kops spuitmondhouders.

• Productie van consumentenelektronica
• Assemblage van auto-elektronica
• Industriële besturingskaartproductie
• Productie van communicatieapparatuur
• LED-productmontage
• Productie van medische elektronica
• Productie van computer- en serverhardware
• Productie van voedingen en omvormers
• Ondersteuningslijnen voor halfgeleiderverpakkingen
• EMS en contractelektronicaproductie
• Onderhoudsbedrijven voor SMT-apparatuur
• Bedrijven voor de wederopbouw van gebruikte SMT-machines
• Distributeurs van elektronische reserveonderdelen
• Technische opleidings- en reparatiecentra

Een SMT-plaatsingskop maakt gebruik van een mondstuk om elektronische componenten op te pikken uit tapefeeders, trays, sticks of andere componenttoevoersystemen. Het mondstuk moet in een nauwkeurige mechanische positie worden gehouden terwijl het verticaal beweegt, roteert, vacuüm toepast en componenten plaatst.

De spuitmondhouder maakt deel uit van de mechanische structuur die dit proces ondersteunt.

Het compatibele mondstuk wordt in het kopmechanisme geïnstalleerd. De houder helpt de juiste relatie tussen het mondstuk en de omliggende kopcomponenten te behouden.

Tijdens het oppakken laat de kop het mondstuk in de richting van het onderdeel zakken. De houder moet een gecontroleerde beweging mogelijk maken of ondersteunen zonder abnormale wrijving of losheid.

Vacuüm wordt aangebracht via het mondstuksysteem. Stabiele mechanische positionering zorgt ervoor dat het mondstuk correct contact maakt met het onderdeel en de zuigkracht behoudt.

Na het ophalen kan het onderdeel worden geïnspecteerd door het machine vision-systeem. Een onregelmatige spuitmondpositie kan de centrering van de componenten, de rotatieherkenning of de consistentie van de hoogte beïnvloeden.

De kop beweegt naar de geprogrammeerde PCB-locatie en plaatst het component. Nauwkeurige positionering van de houder draagt ​​bij aan herhaalbare beweging en plaatsing van het mondstuk.

De cyclus wordt met hoge snelheid herhaald. De houder moet gedurende duizenden of miljoenen bedrijfscycli stabiele prestaties behouden.

Het vervangen van een houder moet daarom worden beschouwd als onderdeel van een volledige mechanische inspectie en inspectie van het vacuümsysteem, en niet als een geïsoleerde onderhoudsactie.

1. Bevestig het machinemodel en het kopmodel.
2. Vergelijk het nieuwe onderdeelnummer met het verwijderde onderdeel.
3. Controleer de houder op roest, stootsporen, krassen of vervorming.
4. Inspecteer de bijpassende as, veer, afdichting en spuitmond.
5. Reinig de installatieruimte met een goedgekeurde onderhoudsmethode.
6. Zorg voor geschikt gereedschap en een schoon werkoppervlak.
7. Noteer vóór de demontage de oorspronkelijke montagerichting.

1. Vermijd het onnodig aanraken van precisieoppervlakken.
2. Gebruik geen overmatige kracht.
3. Houd de houder recht tijdens het inbrengen.
4. Installeer de bijbehorende veren en afdichtingen in de juiste richting.
5. Bevestig vrije en soepele beweging.
6. Draai de bevestigingsmiddelen vast volgens de onderhoudsnorm.
7. De houder niet slijpen, buigen, polijsten of boren.

1. Controleer handmatig de beweging waar dit is toegestaan.
2. Voer de diagnoseprocedure van de machinekop uit.
3. Controleer de installatie en verwijdering van de spuitmond.
4. Controleer de stabiliteit van de vacuümopname.
5. Controleer de hoogte en centrering van de spuitmond.
6. Voer een proefplaatsing op lage snelheid uit.
7. Inspecteer geplaatste componenten op offset of beschadiging.
8. Verhoog de productiesnelheid geleidelijk.
9. Bewaak alarmen en gegevens over ophaalfouten.
10. Noteer de onderhoudsdatum en het geïnstalleerde onderdeelnummer.

Het kiezen van de juiste houder vereist meer dan het matchen van de algemene productnaam. Verschillende plaatsingskoppen kunnen houders gebruiken die er vrijwel identiek uitzien, maar verschillen in lengte, interfacegeometrie, veeropstelling, bewerkingsdetails, oppervlaktebehandeling of productierevisie.

Dit is het belangrijkste nummer dat wordt gevraagd voor de stalen spuitmondhouder en er wordt veel naar verwezen voor gebruik met NPM H16- of 16-spuitmondkoppen.

Deze achtervoegselnummers verschijnen in handels- en verzendreferenties als latere of gerelateerde revisies van stalen houders. Het kunnen revisie-updates, logistieke nummering of compatibele productieversies zijn. Uitwisselbaarheid moet vóór verzending worden bevestigd.

Dit nummer verschijnt in sommige producttitels en lijsten met compatibele hoofdcomponenten, samen met N610113699AA. Het moet worden behandeld als een bijbehorend nummer of een nummer waarnaar wordt verwezen, totdat de machinedocumentatie de exacte relatie ervan bevestigt.

Geef de volgende informatie op wanneer u een aanvraag verzendt:

• Vereist onderdeelnummer: N610113699AA
• Machinemodel:
• Model met plaatsingskop:
• Machineserienummer:
• Vereiste staat:
• Benodigde hoeveelheid:
• Foto van oud onderdeel:
• Land van bestemming:
• Vereiste leverdatum:

Met dit formaat kan de leverancier de compatibiliteit, voorraad, prijs, verpakking en verzendopties efficiënt controleren.

In de offerte dient de aangeboden staat duidelijk te worden vermeld. Productfoto's, verpakking, garantievoorwaarden en testomvang moeten vóór aankoop worden beoordeeld.

Precisie SMT-kopcomponenten moeten zorgvuldig worden verpakt om botsingen, vocht, stof en oppervlakteschade tijdens transport te voorkomen.

1. Schone visuele inspectie.
2. Individuele beschermende tas of kleine doos.
3. Anti-impact dempingsmateriaal.
4. Identificatielabel met onderdeelnummer.
5. Bevestiging van hoeveelheid.
6. Sterke exportkarton.
7. Buitenste verzendlabel.
8. Maak indien nodig een foto vóór verzending.

Klanten moeten vóór verzending een volledig afleveradres, contactpersoon, telefoonnummer, postcode en importeurinformatie opgeven.

Om de conditie van de stalen spuitmondhouder te behouden:

• Bewaar het onderdeel in een schone en droge ruimte.
• Bewaar het in een beschermende verpakking tot aan de installatie.
• Vermijd hoge luchtvochtigheid en bijtende chemicaliën.
• Voorkom contact met stof, soldeerpasta, lijm en metaaldeeltjes.
• Stapel geen zware producten op de houder.
• Vermijd directe impact of vallen.
• Gebruik schone handschoenen bij het hanteren van precisieoppervlakken.
• Scheid nieuwe onderdelen van verwijderde of beschadigde onderdelen.
• Bewaar het identificatielabel bij het product.
• Pas voorraadbeheer toe op oudere reserveonderdelen.
• Inspecteer de langetermijnvoorraad vóór installatie.

De onderhoudsfrequentie moet aansluiten bij het machinegebruik, de productieomgeving, de plaatsingssnelheid, het componenttype en de serviceprocedure van de fabrikant van de apparatuur.

Onderdeelnummer, machinemodel, plaatsingskop en fotobevestiging helpen het aantal onjuiste bestellingen te verminderen.

Vragen over losse onderdelen of kleine hoeveelheden kunnen worden ondersteund voor dringende reparatievereisten, afhankelijk van de huidige leveringsvoorwaarden.

De spuitmondhouder kan samen met spuitmonden, assen, filters, veren, sensoren, kleppen, feeders, motoren, riemen, cilinders, platen en andere SMT-reserveonderdelen worden verzonden.

Exportverpakkingen, handelsfacturen, paklijsten en gebruikelijke internationale verzendmethoden kunnen worden geregeld op basis van de ordervereisten.

Als u in het begin volledige informatie verstrekt, kunt u de beschikbaarheid, prijs, staat en levertijd sneller controleren.

Vaste klanten kunnen een lijst met reserveonderdelen opstellen op basis van machinemodellen, productielijnaantallen, storingsgeschiedenis en preventieve onderhoudsplannen.

Voordat u een bestelling plaatst, dient u het volgende te bevestigen:

De N610113699AA stalen spuitmondhouder wordt vaak gebruikt voor NPM H16- of 16-spuitmondplaatsingskoptoepassingen. Sommige productcatalogi associëren het ook met NPM-D3 en geselecteerde NPM-W- of NPM-W2-configuraties met 16 koppen. Omdat één machinemodel verschillende kopversies kan gebruiken, dient u het geïnstalleerde kopmodel en het oude onderdeelnummer te bevestigen voordat u bestelt.

De achtervoegsels AB en AC verschijnen in openbare handelsreferenties als herziene of gerelateerde nummers voor stalen mondstukhouders. Een wijziging in het achtervoegsel kan echter duiden op een technische, productie- of logistieke herziening. Geef het label met het oude onderdeel, het machinemodel, het type plaatsingskop en foto's op, zodat de compatibiliteit vóór verzending kan worden gecontroleerd.

N210081891AB komt samen met N610113699AA voor in sommige leverancierstitels en lijsten met hoofdcomponenten, maar de exacte relatie wordt niet consistent gedefinieerd in openbare informatie. Het kan een bijbehorend onderdeel, een assemblagereferentie of een kruisverwijzing zijn. De twee nummers mogen niet als identiek worden beschouwd zonder de machinedocumentatie of het fysieke onderdeel te controleren.

Stuur ons het volledige onderdeelnummer, het machinemodel, het model van de plaatsingskop, de vereiste staat, het aantal, het land van bestemming en duidelijke foto's van de bestaande houder. Geef voor spoedbestellingen ook de gewenste leverdatum op en of alternatieve voorwaarden of bevestigde herzieningen acceptabel zijn.

Een beschadigde houder kan bijdragen aan onstabiele spuitmondbewegingen, oppakfouten, vallende componenten of variaties in de plaatsing. Soortgelijke problemen kunnen echter ook worden veroorzaakt door het mondstuk, de as, het filter, de veer, de vacuümafdichting, de magneetklep, de toevoer, de camera of de kalibratie. Een volledige kopinspectie wordt aanbevolen voordat onderdelen worden vervangen.

Op zoek naar de Panasonic N610113699AA stalen spuitmondhouder of andere SMT-plaatsingskopreserveonderdelen?

Stuur ons uw machinemodel, kopmodel, vereist onderdeelnummer, hoeveelheid, productconditie en foto's van oude onderdelen. Ons verkoopteam controleert de beschikbaarheid en geeft een offerte, leveringsschema, verpakkingsgegevens en verzendopties.

Voor een snellere offerte kunt u de titel van de aanvraag gebruiken:

Aanvraag voor Panasonic N610113699AA stalen mondstukhouder

Vermeld alstublieft:

• Machinemodel
• Plaatsingskopmodel
• Benodigde hoeveelheid
• Vereiste toestand
• Foto's uit het oude gedeelte
• Land van bestemming
• Verwachte leverdatum
