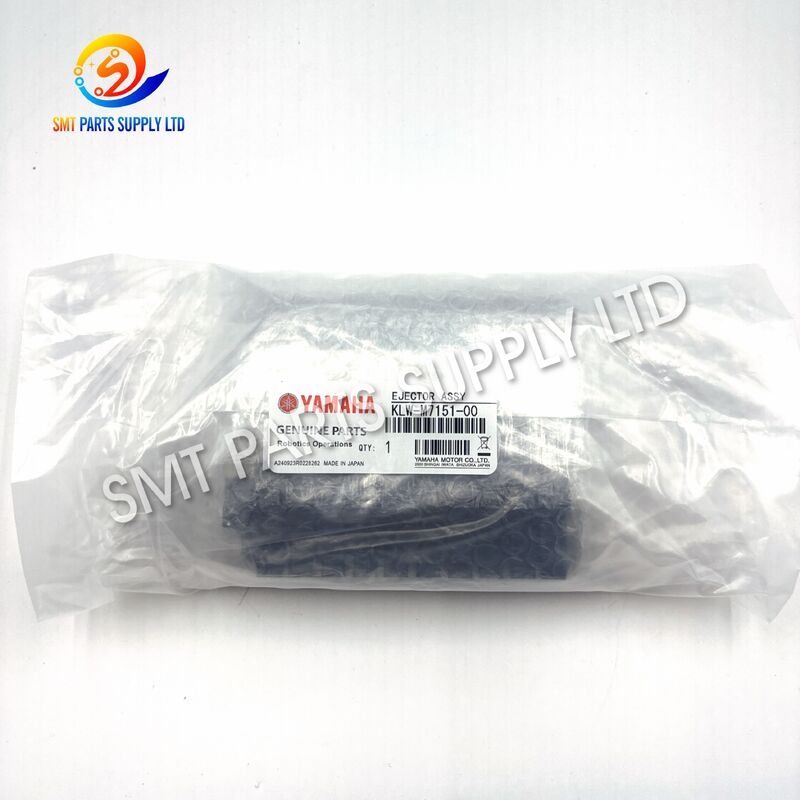

Yamaha KLW-M7151-00 Solenoïde inlaatklep met buisverbinding en draadpoort voor YSM10 YSM20 YSM20R

Yamaha KLW-M7151-00 ZZB10-X177 Inlaatfitting magneetventiel YSM10 YSM20 YSM20R

De Yamaha KLW-M7151-00 ZZB10-X177 luchtinlaatfitting voor magneetkleppen is een compact pneumatisch verbindingsonderdeel ontworpen voor compatibele SMT-plaatsingsmachines uit de YSM-serie. Het zorgt voor een stabiele verbinding tussen de persluchtbuis en de relevante magneetklep, ejector, spruitstuk of vacuümregeleenheid. Een correct afgestemde fitting zorgt voor een veilige buisretentie, een betrouwbare luchtstroomoverdracht en een consistente pneumatische respons tijdens het snel plaatsen van componenten.

Dit onderdeel is geschikt voor YSM10-, YSM20- en YSM20R-machineonderhoud, reparatie van pneumatische systemen, onderhoud van klepconstructies en voorraadbeheer van reserveonderdelen. De gecombineerde referenties KLW-M7151-00 en ZZB10-X177 helpen inkoop- en onderhoudsteams het vereiste onderdeel nauwkeuriger te identificeren. Omdat machinerevisies en pneumatische configuraties kunnen verschillen, moet het volledige onderdeelnummer, schroefdraadinterface, buisdiameter, installatierichting en het uiterlijk van verwijderde onderdelen worden bevestigd voordat u bestelt.

Hoewel een luchtinlaatfitting een relatief klein onderdeel is, speelt deze een belangrijke rol in het pneumatische systeem van een SMT-plaatsingsmachine. Een beschadigde, losse, vervuilde of verkeerd geselecteerde fitting kan een onstabiele luchttoevoer veroorzaken en de prestaties van de aangesloten klep of het vacuümcircuit beïnvloeden.

Er kan luchtlekkage optreden als de slang niet volledig is ingebracht, de fittingafdichting versleten is, de schroefdraad beschadigd is of de kleppoort vervuild is. Voortdurende lekkage kan de beschikbare luchtdruk verminderen en de werklast van de compressor verhogen.

Herhaaldelijk installeren en verwijderen van de buis kan de interne buisbevestigingsstructuur geleidelijk doen verslijten. Een versleten fitting houdt de pneumatische buis mogelijk niet langer stevig vast tijdens continu gebruik van de machine.

Cross-threading, overmatig aandraaien, verkeerd gereedschap of installatie onder de verkeerde hoek kunnen de fittingschroefdraad of de aangesloten kleppoort beschadigen. Een beschadigde schroefdraad kan een correcte afdichting verhinderen.

Stof, olieresten, vocht, afdichtingsmateriaal of andere vervuiling kunnen de fittingdoorgang gedeeltelijk verstoppen. Een beperkte luchtstroom kan een vertraagde pneumatische respons of zwakke vacuümprestaties veroorzaken.

Onderhoudsgereedschap of bewegende onderdelen in de buurt kunnen per ongeluk tegen de fitting botsen. Een gebarsten of vervormd lichaam moet onmiddellijk worden vervangen om plotselinge luchtlekkage te voorkomen.

Een te kleine buis sluit mogelijk niet goed af, terwijl een te grote buis de interne vergrendelingsstructuur kan beschadigen. De buismaat moet altijd worden gemeten en niet visueel worden geschat.

Machines uit de YSM-serie kunnen verschillende pneumatische configuraties gebruiken, afhankelijk van het productiejaar, de kopspecificatie, de klepversie of de machinerevisie. Gelijksoortige fittingen zijn niet automatisch uitwisselbaar.

Het vervangen van de versleten of beschadigde KLW-M7151-00 ZZB10-X177 fitting door een correct geïdentificeerd onderdeel helpt bij het herstellen van een veilige persluchtverbinding. Een goede vervanging ondersteunt een stabiele luchtstroom, betrouwbare klepschakeling, consistente vacuümgeneratie en verminderde pneumatische lekkage.

De juiste keuze moet niet alleen afhankelijk zijn van de productfoto. Het volledige onderdeelnummer, het ontwerp van het huis, de aansluitrichting, de buitendiameter van de buis, de schroefdraadspecificatie, de installatiepositie en de omringende klepconstructie moeten samen worden gecontroleerd.

De exacte buismaat, draadstandaard, lichaamsmateriaal, interne afdichtingsstructuur en toepasselijke machinerevisie moeten vóór aankoop worden bevestigd. Visueel vergelijkbare pneumatische fittingen kunnen verschillende interfaces hebben en mogen niet alleen op uiterlijk worden geselecteerd.

De volgende componenten kunnen in hetzelfde pneumatische systeem worden geïnstalleerd, maar ze vervullen verschillende functies en zijn niet automatisch uitwisselbaar.

De KLW-M7151-00 ZZB10-X177 fitting kan worden gebruikt tijdens gepland onderhoud van compatibele SMT-machines uit de YSM-serie. Het is geschikt voor het vervangen van fittingen die lekkage, mechanische schade, zwakke buisretentie of draadslijtage vertonen.

Wanneer de magneetklep functioneel blijft maar de inlaatfitting beschadigd is, kan het vervangen van alleen de bevestigde fitting de pneumatische verbinding herstellen zonder de volledige klepconstructie te vervangen.

SMT-plaatsingsmachines gebruiken pneumatische en vacuümcircuits om elektronische componenten op te pakken, vast te houden, te plaatsen en vrij te geven. Een stabiele luchtstroom die de klep of de ejector binnenkomt, zorgt voor een betrouwbare werking van het vacuümsysteem.

Bij gebruikte YSM10-, YSM20- en YSM20R-machines is mogelijk vervanging van verouderde pneumatische fittingen nodig voordat ze weer in productie kunnen worden genomen. Inspectie van kleppen, buizen, fittingen, filters en ejectors wordt aanbevolen tijdens renovatie.

Het bijhouden van een geverifieerde fitting in de lokale voorraad kan de stilstandtijd van de machine verkorten wanneer het originele onderdeel beschadigd raakt tijdens productie of onderhoud.

Elektronicafabrikanten en SMT-servicebedrijven kunnen deze fitting op voorraad houden op basis van geïnstalleerde machinehoeveelheid, onderhoudsgeschiedenis, productieschema en internationale levertijd.

De fitting zorgt voor de mechanische en pneumatische verbinding tussen de persluchtslang en het betreffende ventiel of vacuümregelsamenstel.

Schone en droge perslucht wordt aangevoerd via het pneumatische distributiesysteem van de machine.

Afhankelijk van de vereiste buisdiameter en aansluitmethode wordt de pneumatische buis in de fitting gestoken. De interne retentiestructuur helpt de buis stevig vast te houden.

De fitting creëert een afgedicht pad tussen de buis en de klepinlaat. Een juiste installatie helpt ongewenst luchtverlies te verminderen.

Perslucht stroomt door de interne doorgang en komt de aangesloten magneetklep, het verdeelstuk, de ejector of de vacuümgenerator binnen.

Het machinebesturingssysteem activeert de bijbehorende klep. De klep stuurt, stopt of laat vervolgens perslucht ontsnappen volgens de plaatsingscyclus.

Het stroomafwaartse circuit kan vacuüm genereren, de luchtafgifte regelen, het opnemen van componenten ondersteunen of een andere pneumatische functie uitvoeren.

Een klein pneumatisch lekpunt kan meerdere machinefuncties beïnvloeden. Een verminderde luchtstroom kan leiden tot een langzame klepreactie, zwakke vacuümontwikkeling, onstabiele oppakprestaties, problemen met het vrijkomen van componenten of herhaalde machinealarmen.

De fitting moet daarom samen met het volledige pneumatische circuit worden geïnspecteerd, inclusief de buis, het filter, de drukregelaar, de klep, de ejector, het spruitstuk, de uitlaatdemper, de vacuümsensor en de afdichtingscomponenten.

Gebruik het volledigeKLW-M7151-00referentie. Selecteer het product niet alleen op basis van het onderdeelnummer KLW-M7151, omdat verschillende achtervoegsels verschillende configuraties kunnen aangeven.

Controleer of ZZB10-X177 voorkomt op de verwijderde fitting, de originele verpakking, de stuklijst van de machine, het onderhoudsboekje of het componentlabel.

Geef aan of de machine YSM10, YSM20, YSM20R of een ander model is. Informatie over machineseries alleen is mogelijk niet voldoende.

Gebruik een nauwkeurig meetinstrument om de buismaat te bevestigen. Een onjuiste buisdiameter kan lekkage veroorzaken of de fitting beschadigen.

De schroefdraad moet overeenkomen met de kleppoort. Onjuiste schroefdraad kan het klephuis beschadigen, het juiste aandraaien verhinderen of luchtlekkage veroorzaken.

Controleer of de originele fitting recht, schuin, compact, verlengd of uitgerust is met een speciale structuur voor luchtstroomregeling.

De vervangende fitting moet voldoende ruimte bieden voor de buis en de omliggende machineonderdelen.

Geef vóór de aankoop aan of de bestelling het volgende vereist:

• Alleen de luchtinlaatfitting.
• De fitting met een pneumatische buis.
• De fitting met afdichtingsaccessoires.
• Het complete magneetventiel.
• De complete uitwerperconstructie.
• Een pneumatische onderhoudskit.

Geef voor een nauwkeurige bevestiging het volgende op:

• Eén foto van de volledig verwijderde fitting.
• Eén close-upfoto van de markering.
• Eén foto van de draadinterface.
• Eén foto waarop de fitting op de machine te zien is.
• Eén foto van het label van de aangesloten klep of het spruitstuk.

Geef aan of de bestelling een origineel onderdeel, een compatibele vervanging, een nieuw apparaat of een andere voorwaarde vereist. De definitieve leveringsvoorwaarden moeten duidelijk in de offerte worden vermeld.

De installatie moet worden uitgevoerd door opgeleid onderhoudspersoneel dat bekend is met SMT-plaatsingsapparatuur en pneumatische systemen.

• Stop de machine veilig.
• Sluit de persluchttoevoer af.
• Laat alle resterende luchtdruk ontsnappen.
• Sluit de elektrische stroom af wanneer dat nodig is.
• Reinig het onderhoudsgebied.
• Bevestig de specificatie van de vervangingsfitting.
• Fotografeer de originele buisgeleiding.
• Zorg voor het juiste gereedschap.

• Vermijd kruislingse draadsnijden.
• Begin de draad voorzichtig met de hand.
• Gebruik geen ongecontroleerde aandraaikracht.
• Houd vervuiling uit de kleppoort.
• Gebruik alleen de goedgekeurde afdichtingsmethode.
• Snij de pneumatische buis recht af.
• Steek de buis volledig in.
• Behoud de oorspronkelijke leidinggeleiding.
• Vermijd scherpe buisbochten.

• Herstel de luchtdruk geleidelijk.
• Inspecteer de fitting op lekkage.
• Trek lichtjes aan de buis om retentie te bevestigen.
• Controleer de kleprespons.
• Test de vacuümgerelateerde functie.
• Voer een gecontroleerde machinecyclus uit.
• Noteer de vervangingsdatum en het onderdeelnummer.

De KLW-M7151-00- en ZZB10-X177-referenties kunnen worden gecontroleerd aan de hand van de inkooporder- en bevestigingsinformatie van de klant.

Het fittinglichaam moet worden gecontroleerd op scheuren, vervorming, corrosie, vervuiling, stootsporen of andere zichtbare schade.

De schroefdraad moet schoon zijn en vrij van zichtbare schade die een correcte installatie in de weg kan staan.

De buisinterface en het ontgrendelingsmechanisme kunnen worden geïnspecteerd op zichtbare schade, vervuiling of vervorming.

Wanneer de klant duidelijke foto's of een fysiek monster verstrekt, kan de vervanging worden vergeleken op lichaamsvorm, markering, verbindingsrichting en algehele interface.

Elke fitting moet tijdens internationaal transport worden beschermd tegen stof, vocht, stoten en bewegingen.

Vocht, olie en stof kunnen fittingen, kleppen, afdichtingen, filters en ejectors aantasten. Volg de pneumatische onderhoudsvereisten van de machinefabrikant.

Een beschadigde, verharde, bekraste, afgeplatte of verkeerd afgesneden buis kan blijven lekken, zelfs nadat de fitting is vervangen.

Wanneer de vacuümprestaties onstabiel blijven, inspecteer dan het stroomopwaartse en stroomafwaartse systeem in plaats van slechts één onderdeel te vervangen.

Regelmatig verwijderen van de buis kan de slijtage van het buisuiteinde en het retentiemechanisme versnellen.

Fabrieken die meerdere YSM-machines exploiteren, moeten een redelijke hoeveelheid bevestigde fittingen bewaren voor noodonderhoud.

Nee. Deze lijst beschrijft voornamelijk de pneumatische luchtinlaatfitting. Het magneetventiel, de ejector, het spruitstuk, de pneumatische buis en de montageaccessoires worden alleen meegeleverd als dit duidelijk in de offerte wordt vermeld.

Er wordt naar verwezen voor compatibele toepassingen uit de YSM-serie, maar machinerevisies kunnen andere klep- of fittingconfiguraties gebruiken. Bevestig het volledige onderdeelnummer, de buismaat, de schroefdraad en de foto van het verwijderde onderdeel voordat u bestelt.

Een soortgelijk uiterlijk garandeert geen compatibiliteit. Verschillende fittingen kunnen verschillende schroefdraden, buisdiameters, luchtstroomdoorgangen, afdichtingsstructuren, lichaamslengtes of installatierichtingen gebruiken.

Geef het machinemodel, het volledige onderdeelnummer, het vereiste aantal, foto's van de verwijderde onderdelen, de buisdiameter, de schroefdraadgegevens, de staat van het product, het land van levering en de verwachte leverdatum op.

Inspecteer de pneumatische buis, het snijvlak van de buis, de schroefdraad van de fitting, de kleppoort, de afdichtingsmethode, het spruitstuk, het kleplichaam, de ejector, het filter, de regelaar en de nabijgelegen aansluitingen. De lekkage kan afkomstig zijn van een ander onderdeel.

Voor een snelle en nauwkeurige offerte verzoeken wij u de volgende gegevens te versturen:

• Compleet onderdeelnummer: KLW-M7151-00.
• Componentmodel: ZZB10-X177.
• Exact machinemodel.
• Benodigde hoeveelheid.
• Duidelijke productfoto's.
• Buitendiameter buis.
• Thread- of poortdetails.
• Vereiste productconditie.
• Land van levering.
• Voorkeur verzendmethode.
• Verwachte leverdatum.

Ons verkoopteam kan ondersteuning bieden bij productidentificatie, bevestiging van beschikbaarheid, offertegegevens, verpakkingsinformatie, geschatte voorbereidingstijd, verzendopties en gecombineerde levering van SMT-reserveonderdelen.

Voeg voor een snellere verwerking toeKLW-M7151-00 ZZB10-X177in het aanvraagonderwerp en voeg duidelijke foto's toe van de verwijderde beslag- en inbouwpositie.

Yamaha en de machinemodelnamen waarnaar wordt verwezen, worden alleen gebruikt om de productcompatibiliteit en toepassing te identificeren. Alle handelsmerken zijn eigendom van hun respectievelijke eigenaren. De oorsprong, staat, fabrikant en leveringsstatus van het product moeten worden bevestigd in de definitieve commerciële offerte.
