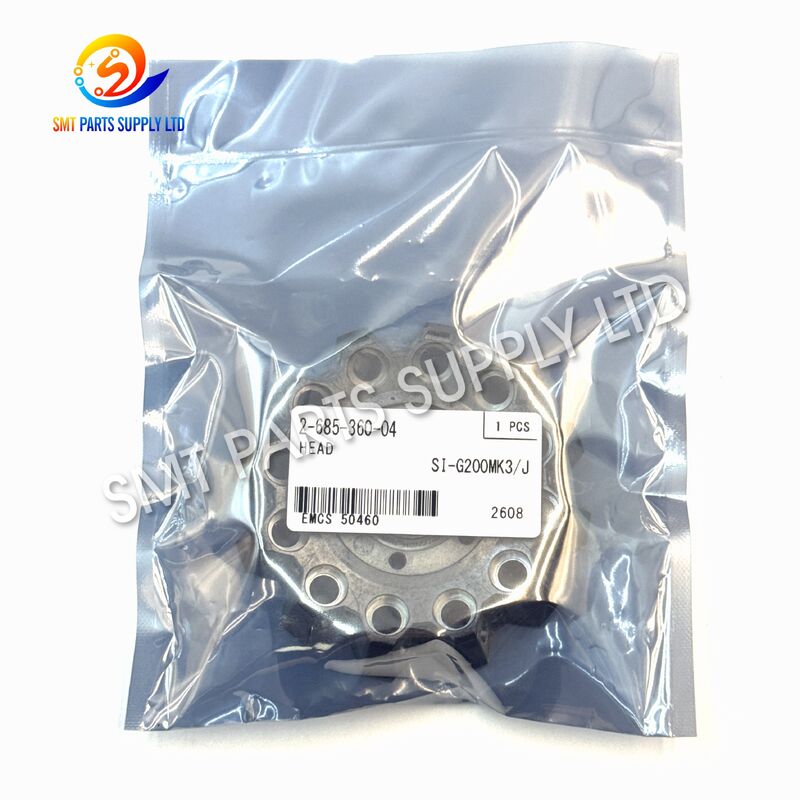

SONY SI-G200MK3J 2-685-360-04 Plaatsingskop voor SMT-montagemachine

De SONY SI-G200MK3J 2-685-360-04 Plaatsingskop is een precisie mechanische assemblage ontworpen voor compatibele SMT pick-and-place machines. Het voert essentiële componentenbehandelingstaken uit, waaronder oppakken, transporteren, positioneren, roteren en plaatsen tijdens geautomatiseerde PCB-assemblage.

De plaatsingskop werkt continu tijdens de productie en is daarom een van de belangrijkste functionele assemblages die de stabiliteit van de machine beïnvloeden. Slijtage, vervuiling, schade door botsingen of mechanische achteruitgang kunnen leiden tot instabiel oppakken, herhaalde alarmen, vallende componenten, abnormale kopbewegingen of inconsistentie in de plaatsing.

Deze SI-G200MK3J plaatsingskop kan worden gebruikt voor machineonderhoud, vervanging, revisie of voorbereiding van reserveonderdelen. Voor een betrouwbare selectie dienen kopers te bevestigen onderdeelnummer 2-685-360-04, kopmodel, machinmodel, connectorconfiguratie en het oorspronkelijke uiterlijk van de assemblage vóór bestelling.

Oorzaak

Waarom heeft een SMT-plaatsingskop vervanging nodig?

Een plaatsingskop werkt op hoge frequentie tijdens SMT-productie. Herhaalde mechanische beweging en continue componentenbehandeling kunnen de bedrijfsconditie geleidelijk beïnvloeden.

Veelvoorkomende oorzaken zijn:

Herhaalde oppakfouten

Als de machine frequent oppakfouten meldt, moet de plaatsingskop worden geïnspecteerd samen met de nozzle, het vacuümsysteem, de feeder, sensoren en de componenttoevoerconditie.

Een oppakprobleem betekent niet altijd dat de complete kop defect is. Echter, als andere gerelateerde systemen normaal functioneren en de kop duidelijke mechanische slijtage vertoont, kan vervanging noodzakelijk zijn.

Abnormale kopbeweging

Onregelmatige verticale beweging, overmatige mechanische speling, trillingen of abnormaal geluid kunnen duiden op slijtage in bewegende kopcomponenten.

Voortzetting van de productie onder deze omstandigheden kan verhogen:

• Oppakfouten.
• Componentverlies.
• Plaatsingsafwijking.
• Machinealarmen.
• Onderhoudsfrequentie.
• Productieonderbreking.

Mechanische botsing

Onverwacht contact tussen de plaatsingskop en de feeder, PCB, fixture, nozzle of vreemd voorwerp kan fysieke schade veroorzaken.

Na een ernstige botsing moeten technici het complete kopmechanisme inspecteren voordat de normale productie wordt hervat.

Oplossing

Vervangende plaatsingskop voor SMT-machineonderhoud

Het vervangen van de SI-G200MK3J plaatsingskop kan een praktische onderhoudsoplossing bieden wanneer de originele unit beschadigd of mechanisch instabiel wordt.

Een complete vervangende kop kan worden overwogen wanneer:

• Het repareren van individuele interne componenten inefficiënt is.
• Meerdere interne onderdelen slijtage vertonen.
• De originele kop schade heeft opgelopen door een botsing.
• Herhaald onderhoud de stabiele werking niet herstelt.
• Productiedowntime verkort moet worden.
• Een back-up kop nodig is voor preventief onderhoud.

Het aanhouden van een vervangende kop op voorraad kan SMT-fabrieken ook helpen de wachttijd te verkorten tijdens dringend machineonderhoud.

Aanbevolen inspectie vóór vervanging

Controleer de volgende items voordat u de complete kop vervangt:

Deze procedure helpt bepalen of het probleem verband houdt met de plaatsingskop of een ander deel van het SMT-systeem.

Specificaties

Vergelijking van gerelateerde onderdeelnummers

Verschillende revisies van plaatsingskoppen kunnen bestaan voor gerelateerde machineconfiguraties. Soortgelijke onderdeelnummers mogen niet automatisch als uitwisselbaar worden beschouwd.

Belangrijk: Soortgelijke revisienummers kunnen verschillen in mechanische structuur, installatie-interface, interne configuratie of apparatuurscompatibiliteit. Bevestig altijd het originele onderdeelnummer vóór vervanging.

Belangrijkste productkenmerken

Precisie Componentenbehandeling

De plaatsingskop is verantwoordelijk voor het transporteren van SMT-componenten van de voedingspositie naar de geprogrammeerde PCB-plaatsingscoördinaat.

Stabiele beweging ondersteunt consistente componentenbehandeling gedurende geautomatiseerde assemblage.

Vervanging voor machineonderhoud

De kop kan worden voorbereid als vervangingseenheid voor compatibele SMT-machines die correctief onderhoud of revisie van apparatuur ondergaan.

Geschikt voor reserveonderdelenvoorraad

Voor fabrieken die volwassen SMT-apparatuur gebruiken, kunnen kritieke reserveonderdelen helpen onverwachte productiestilstand te verminderen.

Complete kopassemblage

Een complete plaatsingskop kan handiger zijn dan het individueel vervangen van meerdere versleten mechanische onderdelen wanneer uitgebreid onderhoud vereist is.

Professionele SMT-toepassing

Ontworpen voor elektronicafabricageomgevingen die continue geautomatiseerde plaatsing van PCB-componenten vereisen.

Toepassing

De SI-G200MK3J 2-685-360-04 plaatsingskop is geschikt voor SMT-productie- en machineonderhoudstoepassingen.

Elektronicafabricage

Typische industrieën omvatten:

• Consumentenelektronica.
• Automotive elektronica.
• Industriële controlesystemen.
• Communicatieapparatuur.
• Vermogenselektronica.
• LED-producten.
• Computerhardware.
• Medische elektronica.
• Huishoudelijke apparatuur elektronica.
• Contractele elektronicafabricage.

SMT Productielijn Onderhoud

Dit product kan worden gebruikt bij het onderhouden van compatibele pick-and-place machines in fabrieken die opereren:

• Productie van grote volumes PCB's.
• Meerploegendienst productie.
• Gemengde product SMT-lijnen.
• Elektronica contractproductie.
• Werkplaatsen voor revisie van apparatuur.
• Servicecentra voor SMT-reserveonderdelen.

Noodreserveonderdelen Voorbereiding

Productiestilstand kan meerdere fasen van een SMT-lijn beïnvloeden.

Een stilstaande montagemachine kan beïnvloeden:

Het vooraf voorbereiden van kritieke machineonderdelen kan helpen bij het verminderen van inkoopproblemen.

Hoe het werkt

Stap 1: Componenttoevoer

Componenten worden aan de machine geleverd via feeders, trays of andere compatibele toevoersystemen.

Het machineprogramma identificeert het benodigde component en de oppaklocatie.

Stap 2: Kop Positionering

Het bewegingssysteem van de machine verplaatst de plaatsingskop naar de geprogrammeerde oppakpositie.

Precieze positionering helpt de nozzle uit te lijnen met het component.

Stap 3: Component Oppakken

De nozzle verzamelt het component, meestal met behulp van vacuümzuiging.

De plaatsingskop werkt samen met de nozzle en het vacuümsysteem om stabiele componentretentie te handhaven.

Stap 4: Component Transfer

Na het oppakken verplaatst de kop het component van het voedingsgebied naar de PCB-plaatsingspositie.

Stabiele mechanische werking helpt voorkomen dat componenten vallen tijdens beweging.

Stap 5: Herkenning en Aanpassing

Het herkenningssysteem van de machine kan het component inspecteren en positie- of rotatiecorrecties berekenen.

De kop beweegt vervolgens volgens de gecorrigeerde plaatsingsgegevens.

Stap 6: Plaatsing

Het component wordt naar de geprogrammeerde PCB-positie neergelaten en losgelaten.

De kop bereidt zich vervolgens voor op de volgende plaatsingscyclus.

Relatie Plaatsingskop Systeem

De plaatsingskop werkt niet onafhankelijk. Het werkt samen met verschillende machinesystemen.

Om deze reden moet bij het oplossen van problemen het complete systeem worden geëvalueerd voordat de kop wordt vervangen.

Hoe te kiezen

1. Controleer het originele onderdeelnummer

Bevestig dat de bestaande assemblage de juiste onderdeelreferentie draagt:

2-685-360-04

Verificatie van het onderdeelnummer moet de eerste stap zijn bij het inkopen van een vervanging.

2. Bevestig het kopmodel

Bevestig:

SI-G200MK3J

Het kopmodel moet overeenkomen met de originele machineconfiguratie.

3. Geef het machinmodel op

Verschillende machineversies kunnen verschillende kopconfiguraties gebruiken.

Geef indien mogelijk het complete machinmodel op.

4. Geef duidelijke productfoto's

Aanbevolen foto's omvatten:

• Vooraanzicht.
• Achterzijaanzicht.
• Bovenaanzicht.
• Onderzijaanzicht.
• Label met onderdeelnummer.
• Connectorgebied.
• Installatie-interface.

Foto's zijn bijzonder nuttig wanneer documentatie van oudere apparatuur niet beschikbaar is.

5. Controleer de connector en installatie-interface

Twee koppen met een vergelijkbaar uiterlijk kunnen verschillende gebruiken:

• Connectoren.
• Montageposities.
• Mechanische interfaces.
• Interne structuren.
• Revisiespecificaties.

Kies geen plaatsingskop uitsluitend op basis van uiterlijk.

6. Bevestig machine seriële informatie

Indien beschikbaar, geef het serienummer of de productie-informatie van de machine op.

Dit kan nuttig zijn bij het controleren van apparatuurrevisies.

Aanbevolen koperinformatie

Het verstrekken van volledige informatie helpt de technische bevestigings- en offerte-tijd te verkorten.

Onderhoudsaanbevelingen

Houd de kop schoon

Componentresten, stof en productievervuiling kunnen zich ophopen rond bewegende mechanismen.

Regelmatige inspectie kan helpen de stabiele werking te handhaven.

Inspecteer mechanische beweging

Controleer op:

• Ongewone trillingen.
• Overmatige mechanische speling.
• Abnormaal geluid.
• Onregelmatige beweging.
• Zichtbare fysieke schade.

Controleer vacuümcomponenten

Instabiliteit bij oppakken kan ook verband houden met:

• Verstopte nozzles.
• Vacuümleidingen.
• Afdichtingen.
• Filters.
• Kleppen.
• Onvoldoende zuigkracht.

Deze items moeten worden gecontroleerd voordat wordt besloten de complete kop te vervangen.

Kalibratie na vervanging

Na het installeren van een andere plaatsingskop wordt machinekalibratie of -verificatie aanbevolen.

Technici moeten mogelijk controleren:

• Kop positie.
• Nozzle centrum.
• Oppakpositie.
• Plaatsingspositie.
• Hoogte.
• Rotatie.
• Vision uitlijning.
• Machine thuispositie.

De machine mag pas terugkeren naar productie nadat de bedrijfsomstandigheden en de plaatsingskwaliteit zijn geverifieerd.

Veelgestelde vragen

V1: Wat is de functie van de SI-G200MK3J 2-685-360-04 plaatsingskop?

De plaatsingskop voert componentoppakken, transporteren, positioneren en plaatsen uit tijdens automatische SMT PCB-assemblage. Het werkt samen met de nozzle, het vacuümsysteem, het bewegingssysteem en het machine vision systeem.

V2: Is 2-685-360-04 geschikt voor elke SI-G200MK3 machine?

Compatibiliteit moet worden gecontroleerd met behulp van het originele onderdeelnummer, kopmodel, machineconfiguratie, connectorinterface en bestaande kopfoto's. Verschillende machine- of koprevisies kunnen verschillende configuraties gebruiken.

V3: Wanneer moet de plaatsingskop worden vervangen?

Vervanging kan worden overwogen bij aanzienlijke mechanische slijtage, schade door botsingen, abnormale beweging, herhaalde kopgerelateerde alarmen of instabiele werking die niet kan worden gecorrigeerd door normaal onderhoud.

V4: Zijn 2-685-360-04, 2-685-360-05 en 2-685-360-06 uitwisselbaar?

Ga er niet van uit dat ze direct uitwisselbaar zijn op basis van alleen vergelijkbare onderdeelnummers. Verschillende revisies kunnen mechanische of configuratieverschillen hebben. Technische bevestiging wordt aanbevolen voordat de ene revisie door een andere wordt vervangen.

V5: Welke informatie moet ik verstrekken voor een offerte?

Stuur alstublieft het machinmodel, kopmodel, originele onderdeelnummer, vereiste hoeveelheid, vereiste productconditie en duidelijke foto's van de bestaande plaatsingskop voor snellere bevestiging.

Contacteer ons

Op zoek naar een SONY SI-G200MK3J 2-685-360-04 Plaatsingskop voor SMT-machineonderhoud, vervanging of reserveonderdelenvoorraad?

Stuur ons alstublieft:

• Machinemodel.
• Kopmodel.
• Origineel onderdeelnummer.
• Vereiste hoeveelheid.
• Foto's van de bestaande kop.
• Connector- en installatiefoto's indien beschikbaar.
• Vereiste productconditie.
• Leveringsbestemming.

Wij kunnen helpen met productidentificatie en compatibiliteitscontrole vóór offerte.

Wij leveren ook een breed scala aan SMT-machineonderdelen, waaronder plaatsingskoppen, feeders, nozzles, motoren, servocomponenten, sensoren, cilinders, riemen, besturingskaarten, vacuümonderdelen, mechanische assemblages en andere vervangingsonderdelen voor SMT-productielijnonderhoud.

Stuur uw machinmodel en onderdeelnummer voor offerte en beschikbaarheidsbevestiging.
