Panasonic N510069637AA 12-kops mondstukschacht voor CM602 SMT-machine

Panasonic N510069637AA 12-kop Nozzle As voor CM602 SMT Machine

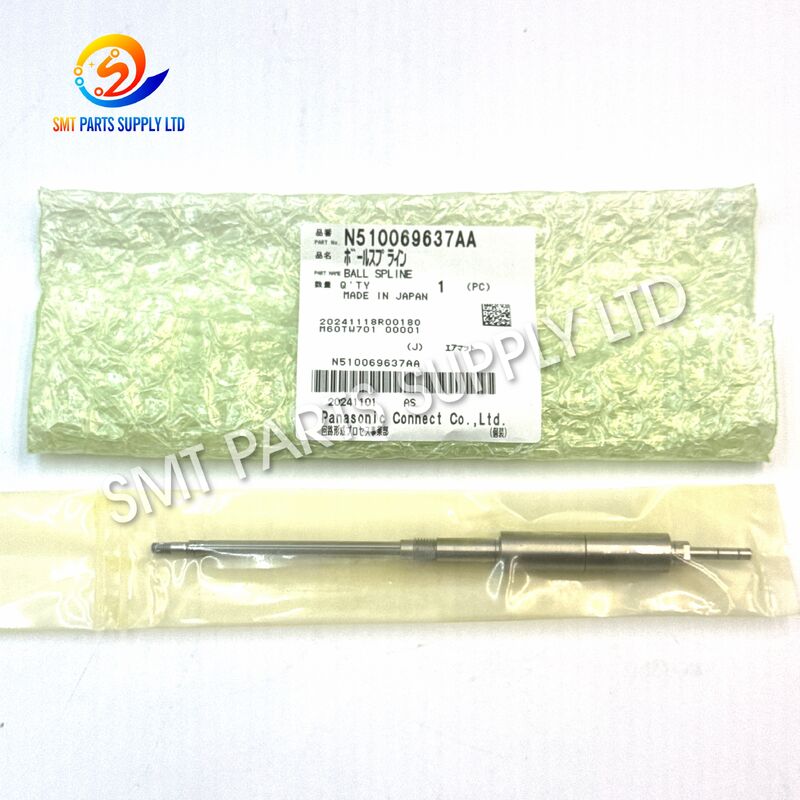

De Panasonic N510069637AA nozzle as, ook algemeen beschreven als een kogelspie of SMT-as, is een precisie mechanisch component dat wordt gebruikt in de CM602 H12 / 12-kop plaatsingskop. De primaire rol is het ondersteunen van gecontroleerde lineaire beweging van het nozzle-mechanisme, terwijl een stabiele uitlijning behouden blijft tijdens repetitieve componentopname en plaatsingsoperaties. Gepubliceerde onderdeelreferenties associëren N510069637AA specifiek met de CM602 12H/H12 kopconfiguratie.

In snelle SMT-productie beïnvloedt de staat van mechanische kopcomponenten direct de bewegingsstabiliteit, plaatsingsherhaalbaarheid en algehele machineprestaties. Een versleten, vervuilde, verbogen of mechanisch beschadigde as kan weerstand of speling in de bewegende assemblage verhogen. Het vervangen van de juiste as helpt onderhoudsteams de mechanische staat van de plaatsingskop te herstellen zonder een complete kopassemblage te hoeven vervangen.

Voor correcte bestelling moeten gebruikers het onderdeelnummer N510069637AA, het CM602-machinemodel en de H12/12-kopconfiguratie verifiëren vóór aankoop, omdat vergelijkbaar uitziende Panasonic-as- en kogelspie-onderdelen worden gebruikt in verschillende kopassemblages.

Oorzaak

Een nozzle-as werkt continu binnen de plaatsingskop en voert een groot aantal herhaalde mechanische bewegingen uit tijdens normale SMT-productie. Langdurige werking kan geleidelijk de oppervlaktestatus en mechanische nauwkeurigheid beïnvloeden.

Veelvoorkomende redenen voor inspectie of vervanging zijn:

Wanneer een plaatsingskop abnormale mechanische bewegingen begint te vertonen, moet de as worden geïnspecteerd samen met gerelateerde lagers, bussen, geleiders, nozzle-houders, veren en andere kopcomponenten.

De as mag niet automatisch als oorzaak van elk plaatsingsprobleem worden beschouwd. Fouten kunnen ook afkomstig zijn van nozzles, vacuümsystemen, motoren, sensoren, kalibratie, componentherkenning, feeders, PCB-ondersteuning of andere kopmechanismen.

Oplossing

Het vervangen van een versleten of beschadigde N510069637AA nozzle-as / kogelspie kan helpen de mechanische geleiding te herstellen die vereist is door de CM602 H12 plaatsingskop.

Het vervangingsproces moet beginnen met correcte identificatie in plaats van alleen visuele gelijkenis.

Aanbevolen bevestiging vóór vervanging

Vóór installatie moeten onderhoudspersoneel ook de passende onderdelen rond de as inspecteren. Het vervangen van slechts één component zonder de omringende mechanische assemblage te controleren, lost een bestaand kop-probleem mogelijk niet volledig op.

Na installatie, voer de juiste machine-inspectie, bewegingscontrole en kalibratieprocedure uit volgens de onderhoudsvereisten van de apparatuur.

Specificaties

N510069637AA wordt door meerdere SMT-onderdeelreferenties geïdentificeerd als een CM602 12H/H12 kogelspie of as, in plaats van een universele as voor alle Panasonic plaatsingskoppen.

Vergelijking van gerelateerde asreferenties

Verschillende Panasonic plaatsingskoppen gebruiken verschillende as- of kogelspie-referenties. Gelijkaardig uiterlijk garandeert geen uitwisselbaarheid.

Beschikbare onderdeelreferenties onderscheiden N510069637AA van de NPM H8 kogelspies en andere CM402 asreferenties, dus exacte onderdeelnummerverificatie is belangrijk vóór bestelling.

Toepassing

De N510069637AA CM602 nozzle as is voornamelijk geschikt voor onderhoud van plaatsingskoppen en mechanische restauratietoepassingen.

1. CM602 Kop Onderhoud

Het kan worden gebruikt bij het onderhoud van de H12 plaatsingskop tijdens gepland preventief onderhoud of mechanische inspectie.

2. Nozzle As Vervanging

Wanneer de bestaande as zichtbare slijtage, mechanische schade, abnormale weerstand of onacceptabele speling vertoont, kan het juiste vervangende onderdeel worden geïnstalleerd na bevestiging van de oorzaak.

3. Plaatsingskop Revisie

Tijdens een volledige koprevisie kunnen technici assen, geleiders, lagers, nozzle-houders, veren, vacuümgerelateerde componenten, sensoren en andere bewegende delen samen inspecteren.

4. Voorbereiding Reserveonderdelen Productielijn

Fabrieken die CM602-apparatuur exploiteren, kunnen correct geïdentificeerde mechanische koponderdelen beschikbaar houden om sourcingvertragingen te verminderen wanneer onderhoud nodig is.

5. Gebruikte Machine Opknappen

De as kan ook worden overwogen tijdens het opknappen van CM602-machines waarbij de mechanische staat van de H12 plaatsingskop inspectie vereist.

Hoe het werkt

Tijdens componentplaatsing voert een pick-and-place kop extreem frequente gecontroleerde bewegingen uit. Het nozzle-mechanisme moet soepel bewegen met behoud van een consistente uitlijning ten opzichte van andere delen van de kop.

De N510069637AA as / kogelspie vormt een deel van dit mechanische geleidingssysteem.

De basis werkingscyclus kan als volgt worden samengevat:

Machine Commando → Kop Beweging → As-Geleide Beweging → Nozzle Positionering → Component Opname → Plaatsing → Retourcyclus

De as biedt een gecontroleerd mechanisch pad voor de bewegende assemblage. Een kogelspie-structuur is ontworpen om precisie heen-en-weer gaande lineaire beweging te ondersteunen, terwijl de rotatieverhouding binnen de toepasselijke assemblage wordt gecontroleerd. N510069637AA is specifiek vermeld voor nozzle-as lineaire geleiding in de CM602 H12/12NH kop.

Stabiele asbeweging is belangrijk omdat de nozzle herhaalde opname- en plaatsingscycli gedurende de productie uitvoert. Mechanische weerstand, overmatige speling, vervuiling of schade kan de normale kopbeweging belemmeren.

Omdat de as slechts één element is binnen het complete plaatsingskopmechanisme, moeten gerelateerde onderdelen altijd worden gecontroleerd bij het oplossen van problemen.

Hoe te kiezen

Het selecteren van de juiste SMT-as moet gebaseerd zijn op identificatiegegevens in plaats van alleen op uiterlijk.

Stap 1 – Bevestig het Onderdeelnummer

Controleer het verwijderde component, de machineonderdelenlijst, de onderhoudshistorie of de bestaande identificatie.

Voor dit product moet de vereiste referentie zijn:

N510069637AA

Ga er niet van uit dat een andere vergelijkbare as uitwisselbaar is.

Stap 2 – Bevestig het Machinemodel

De primaire toepassing voor dit onderdeel is:

Panasonic CM602

Alleen het apparatuurmerk opgeven is niet voldoende, omdat verschillende Panasonic-machines en kop-typen verschillende mechanische componenten kunnen gebruiken.

Stap 3 – Bevestig het Kop Type

Verifieer dat de machine is uitgerust met de toepasselijke:

H12 / 12-Nozzle Plaatsingskop

Gepubliceerde onderdeelinformatie identificeert N510069637AA met de CM602 12H of H12/12NH kop.

Stap 4 – Vergelijk het Bestaande Component

Vergelijk vóór aankoop:

Stap 5 – Verstrek Machine-informatie bij uw Aanvraag

Voor snellere bevestiging, verstrek:

• Onderdeelnummer
• Machinemodel
• Kop type
• Vereiste hoeveelheid
• Foto's van het bestaande onderdeel
• Machine serienummer informatie indien nodig

Deze informatie vermindert het risico op het leveren van een mechanisch vergelijkbaar maar incompatibel component.

Waarom Correcte As Selectie Belangrijk is

De plaatsingskop is een precisie-assemblage, dus de asselectie mag niet alleen gebaseerd zijn op de geschatte grootte.

Het gebruik van de juiste referentie helpt bij:

Voor onderhoudsteams die meerdere Panasonic SMT-platforms beheren, is het opslaan van reserveonderdelen op basis van machine + kop type + onderdeelnummer betrouwbaarder dan ze alleen op te slaan onder algemene beschrijvingen zoals “Panasonic as.”

Onderhoudsaanbevelingen

Houd precisie kopcomponenten schoon en beschermd tijdens opslag en installatie.

Aanbevolen hanteringspraktijken omvatten:

• Houd het asoppervlak vrij van stof en vreemd materiaal.
• Vermijd het laten vallen of stoten van het component.
• Forceer de as niet in een incompatibele kopassemblage.
• Inspecteer gerelateerde mechanische componenten tijdens vervanging.
• Volg de onderhoudsprocedure van de machinefabrikant.
• Voer de vereiste kopaanpassing of kalibratie uit na onderhoud.
• Bewaar verwijderde componenten ter vergelijking totdat de reparatie succesvol is voltooid.

Voor productielijnen met een hoog volume kan preventieve inspectie helpen mechanische slijtage te identificeren voordat deze zich ontwikkelt tot een onverwachte machinestilstand.

FAQ

V1: Welke machine gebruikt Panasonic N510069637AA?

N510069637AA is voornamelijk geassocieerd met de Panasonic CM602 H12 / 12-nozzle plaatsingskop. De machine- en kopconfiguratie moeten nog steeds worden gecontroleerd vóór bestelling.

V2: Is N510069637AA een nozzle?

Nee. Het is een nozzle as / kogelspie component geïnstalleerd binnen het plaatsingskopmechanisme. De eigenlijke plaatsingsnozzle is een apart verbruiksartikel.

V3: Kan N510069637AA worden gebruikt voor elke Panasonic SMT-machine?

Nee. Panasonic CM402, CM602 en NPM kopconfiguraties kunnen verschillende as- of kogelspie-referenties gebruiken. Match altijd het originele onderdeelnummer en kop-type vóór vervanging.

V4: Welke informatie moet ik verstrekken bij het aanvragen van een offerte?

Verstrek alstublieft N510069637AA, het machinemodel CM602, kop-type, hoeveelheid, en bij voorkeur duidelijke foto's van het bestaande onderdeel. Dit helpt bij het bevestigen van de compatibiliteit vóór verzending.

V5: Wanneer moet de nozzle-as worden gecontroleerd?

Inspectie is gepast wanneer er zichtbare slijtage, vervuiling, abnormale beweging, overmatige mechanische speling, fysieke schade is, of wanneer de plaatsingskop wordt onderworpen aan geplande revisie.

Contacteer ons

Op zoek naar de Panasonic N510069637AA H12 Nozzle As voor CM602?

Stuur ons uw onderdeelnummer, machinemodel, kop-type, vereiste hoeveelheid en productfoto's voor compatibiliteitsbevestiging en offerte.

Wij leveren SMT-machineonderdelen voor onderhoud van productielijnen, kopreparatie, apparatuuropknapping en reserveonderdelenvoorraad.

Stuur vandaag nog uw aanvraag voor prijs, beschikbaarheid, levertijd en verzendopties.
