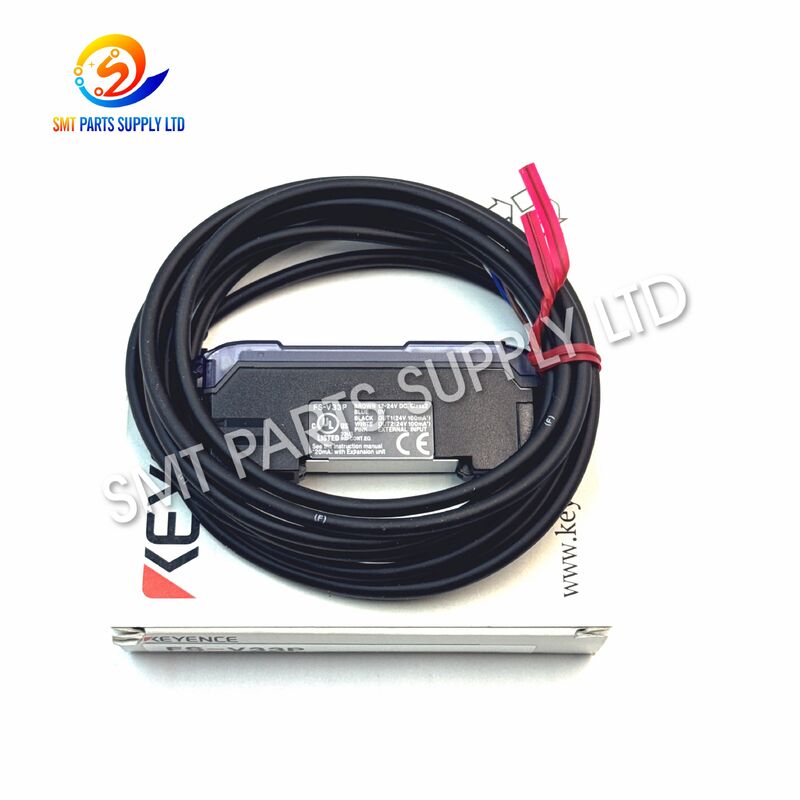

KEYENCE FS-V33P A10397 PNP-vezelversterker voor FUJI NXT II-rail

KEYENCE FS-V33P A10397 PNP Fiber Amplifier voor FUJI NXT II Track

De KEYENCE FS-V33P A10397 PNP Fiber Amplifier voor FUJI NXT II Track is een compacte digitale glasvezelversterker, ontworpen voor nauwkeurige optische signaalverwerking in geautomatiseerde SMT-apparatuur. A10397 wordt vaak vermeld als een FUJI NXT II trackversterker, terwijl FS-V33P de KEYENCE FS-V30-serie kabeltype PNP hoofdversterker identificeert.

De FS-V33P biedt twee PNP-stuuruitgangen en één externe ingang, waardoor deze signalen van compatibele glasvezelsensorkoppen kan verwerken en stabiele schakelsignalen naar het machinebesturingssysteem kan sturen. Het ondersteunt meerdere responsmodi, LIGHT-ON of DARK-ON selectie, timerfuncties, dubbele digitale monitoring en automatische gevoeligheidstracking. Deze functies maken het geschikt voor PCB-aanwezigheidsdetectie, transportbandbevestiging en andere trackgerelateerde detectietaken in compatibele FUJI NXT II-configuraties.

De smalle behuizing maakt installatie in compacte elektrische ruimtes mogelijk, terwijl het digitale display onderhoudstechnici een duidelijk beeld geeft van de huidige signaalwaarden en ingestelde drempels voor eenvoudigere aanpassing en probleemoplossing.

KEYENCE identificeert FS-V33P als een kabeltype PNP hoofdeenheid met twee stuuruitgangen en één externe ingang.

Betrouwbaar PCB-transport is afhankelijk van nauwkeurige sensorfeedback. Wanneer het trackdetectiesysteem instabiel wordt, kan de FUJI NXT II te maken krijgen met intermitterende borddetectie, transferalarmen, vertraagde transportbandbeweging of onverwachte productiestops.

Verschillende omstandigheden kunnen tot deze problemen leiden.

Stof, fluxresten, olie of productieresten rond de glasvezelsensorkop kunnen de optische intensiteit verminderen en instabiele detectiewaarden creëren.

Als de schakeldrempel te dicht bij de normale ontvangen lichtwaarde is gepositioneerd, kunnen kleine veranderingen in het bordoppervlak, trillingen of sensoruitlijning leiden tot intermitterende uitgang.

Mechanisch onderhoud, transportbandafstelling, trillingen of accidentele impact kunnen de glasvezelsensorkop uit zijn correcte detectiepositie verplaatsen.

Overmatige buiging, verplettering, besmetting of veroudering van de glasvezelkabel kan het verzonden of ontvangen licht verminderen.

Losse bedrading, instabiele DC-voeding, slechte terminals of onjuiste PNP-circuitverbindingen kunnen symptomen veroorzaken die vergelijkbaar zijn met versterkerfalen.

Na langdurige industriële werking kan de versterker problemen met het display, de uitgang, de knoppen of de interne elektronica ontwikkelen die stabiele detectie verhinderen.

Wanneer de trackdetectie instabiel wordt, moet de FS-V33P worden gecontroleerd als onderdeel van een compleet sensorsysteem in plaats van zonder inspectie te worden vervangen.

Controleer of de geïnstalleerde versterker is gemarkeerd:

FS-V33P

en bevestig de gerelateerde FUJI-referentie:

A10397

Dit is belangrijk omdat visueel vergelijkbare FS-V30-modellen verschillende uitgangstypes of eenheidconfiguraties kunnen gebruiken.

Controleer:

• Glasvezelinstallatie
• Optische uitlijning
• Reinigheid van het detectieoppervlak
• Buiging van de kabel
• Mechanische schade
• Montagepositie

Het dubbele digitale display toont tegelijkertijd de ingestelde waarde en de huidige detectiewaarde, waardoor het gemakkelijker is om de signaalmarge te evalueren.

Een duidelijk verschil tussen de waarden voor doel aanwezig en doel afwezig is wenselijk voor betrouwbare schakeling.

FS-V33P gebruikt PNP open-collector uitgang. Bevestig dat het machine-ingangscircuit is ontworpen voor PNP-logica voordat u vervangt.

De FS-V30-serie werkt op 12 tot 24 VDC plus of min 10 procent.

Als de versterker defect is bevonden, helpt het vervangen door dezelfde FS-V33P A10397 configuratie om compatibiliteitsproblemen met PNP/NPN-logica, kabelstijl, hoofdeenheidontwerp of uitgangshoeveelheid te voorkomen.

Deze elektrische en dimensionale specificaties worden door KEYENCE vermeld voor de FS-V33P en FS-V30 familie.

Het selecteerbare responsbereik stelt de versterker in staat om snelle detectie en detectiestabiliteit te balanceren volgens de toepassing.

De FS-V30 familie bevat verschillende nauw verwante modellen, dus het volledige modelnummer moet altijd worden gecontroleerd in plaats van alleen op uiterlijk te selecteren.

A10397 FS-V33P wordt vaak op de markt gebracht als een trackversterker voor FUJI NXT II-apparatuur.

Afhankelijk van de geïnstalleerde glasvezelsensor en machineconfiguratie, kan het functies ondersteunen zoals:

• PCB-aanwezigheidsdetectie
• PCB-aankomstbevestiging
• PCB-vertrekdetectie
• Transportbandtransferbewaking
• Stop-positie detectie
• Bord-ingang detectie
• Bord-uitgang detectie
• Track-sequentiebevestiging

De exacte detectiefunctie is afhankelijk van de montagepositie en de configuratie van de glasvezelsensorkop.

De versterker is geschikt voor elektronicafabricageomgevingen waar nauwkeurige detectie helpt bij het coördineren van bordoverdracht tussen apparatuursecties.

Typische gebruikers zijn:

• EMS-fabrieken
• PCB-assemblagefabrieken
• SMT-productieafdelingen
• FUJI-apparatuuronderhoudsteams
• SMT-machinereparatiediensten
• Distributeurs van reserveonderdelen
• Onderhoudsafdelingen voor automatisering

De FS-V33P werkt samen met een compatibele glasvezelsensorkop.

De versterker gebruikt een rode LED-lichtbron met een golflengte van 640 nm en stuurt optische energie door de aangesloten glasvezel.

Wanneer een PCB of een ander doel het detectiegebied binnenkomt, verandert de hoeveelheid ontvangen licht.

Afhankelijk van de sensoropstelling kan detectie plaatsvinden via:

• Gereflecteerd licht
• Onderbroken licht
• Doorgelaten licht

De versterker converteert de optische verandering naar een digitale detectiewaarde en vergelijkt deze met de ingestelde drempel.

Wanneer aan de detectievoorwaarde is voldaan, schakelt de versterker zijn PNP-uitgang.

De operator kan kiezen:

• LIGHT-ON
• DARK-ON

afhankelijk van de vereiste machine-logica.

Het FUJI trackbesturingscircuit ontvangt de uitgang en gebruikt het signaal als onderdeel van de transportband- of bordoverdrachtssequentie.

FS-V33P biedt meerdere selecteerbare timerfuncties:

• OFF-vertraging
• ON-vertraging
• One-shot
• ON-vertraging plus OFF-vertraging
• ON-vertraging plus one-shot

Het timerbereik is instelbaar van 0,1 ms tot 9.999 ms.

Deze instellingen stellen technici in staat om korte detectiesignalen te stabiliseren en het gedrag van de sensor aan te passen aan de timingvereisten van de machine.

Het selecteren van de juiste versterker moet gebaseerd zijn op volledige identificatie in plaats van op uiterlijk.

Bevestig:

A10397

Deze referentie is geassocieerd met FUJI NXT II trackversterker toepassingen in SMT-reserveonderdelenlijsten.

Bevestig:

FS-V33P

De laatste letter is belangrijk.

FS-V33P = PNP

FS-V33 = NPN

FS-V33P is een hoofdeenheid.

Vervang niet automatisch een uitbreidingseenheidmodel zoals FS-V34P.

FS-V33P gebruikt een kabelconfiguratie.

FS-V33CP gebruikt een M8-connectorconfiguratie en mag niet als een identieke vervanging worden beschouwd.

Voordat u bestelt, verstrekt u:

Het verstrekken van duidelijke label- en installatiefoto's kan bestelfouten verminderen en de compatibiliteitscontrole versnellen.

Het is een PNP digitale glasvezelversterker die veel wordt gebruikt in FUJI NXT II trackdetectietoepassingen, waar het optische sensorsignalen verwerkt voor PCB-aanwezigheid, -overdracht en -positiedetectie.

FS-V33P is een PNP hoofdversterker met twee stuuruitgangen en één externe ingang. Het gerelateerde FS-V33-model gebruikt NPN-uitgang.

De FS-V30-serie werkt op 12 tot 24 VDC plus of min 10 procent, waardoor de verificatie van de voeding belangrijk is vóór installatie.

Niet automatisch. FS-V33P is een hoofdeenheid, terwijl FS-V34P een uitbreidingseenheid is. Het volledige model, de bedrading, de uitgangsconfiguratie en de machinevereisten moeten eerst worden gecontroleerd.

Verstrek alstublieft A10397, FS-V33P, FUJI-modelnummer, vereiste hoeveelheid en duidelijke foto's van het versterkerlabel en de installatiepositie voor snellere specificatiebevestiging.

Op zoek naar de KEYENCE FS-V33P A10397 PNP Fiber Amplifier voor FUJI NXT II Track?

Stuur ons uw onderdeelnummer, machine model, vereiste hoeveelheid en productfoto's. Wij kunnen helpen de specificatie te bevestigen en een offerte voor te bereiden voor uw SMT-onderhouds- of vervangingsbehoefte.

Voor snellere verwerking, voeg toe:

A10397 + FS-V33P + FUJI NXT II + Hoeveelheid

Neem vandaag nog contact met ons op voor prijsinformatie, beschikbaarheid, compatibiliteitscontrole en verzendinformatie.
