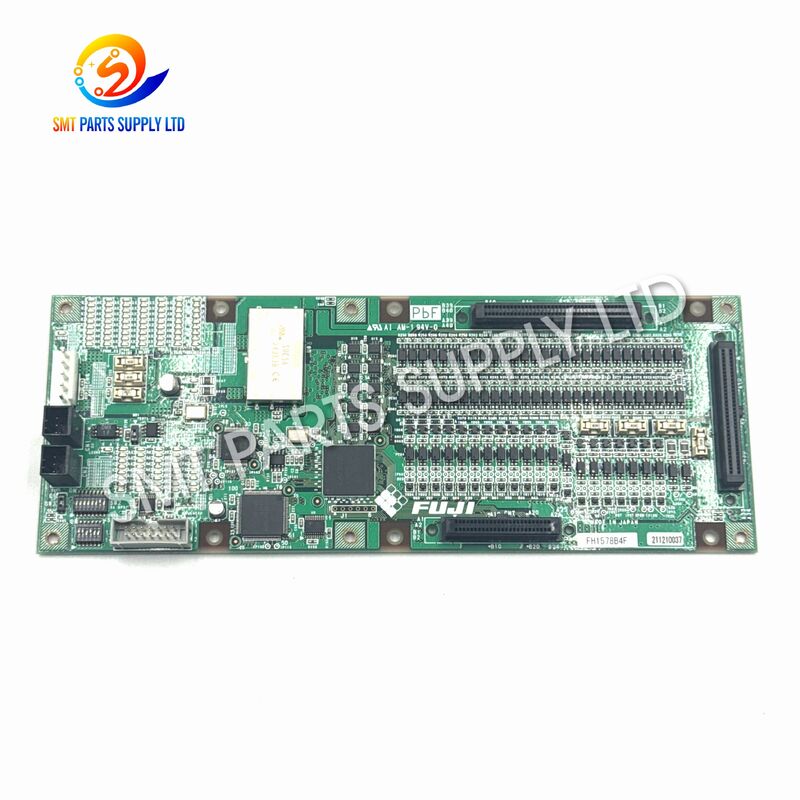

FUJI 2AGTBC001300 FH1578B4F Remote IO Board voor NXT III M6

De FUJI 2AGTBC001300 FH1578B4F Remote IO Board is een elektronisch besturingscomponent ontworpen voor FUJI NXT III M6 SMT pick-and-place apparatuur. Het functioneert als onderdeel van het gedistribueerde input- en outputcontrolesysteem van de machine, en ondersteunt signaalcommunicatie tussen de hoofdcontrolearchitectuur en gerelateerde sensoren, actuatoren, schakelaars, pneumatische apparaten en functionele modules.

In moderne SMT-productie is stabiele I/O-communicatie essentieel omdat meerdere machinefuncties in een precieze volgorde moeten werken. Een instabiele of beschadigde I/O-kaart kan leiden tot communicatie-alarmen, ontbrekende apparaatsignalen, abnormale machinestatus of onverwachte productiepauzes.

Voor inkoop en onderhoud moeten beide identificatiereferenties zorgvuldig worden gecontroleerd: FUJI onderdeelnummer 2AGTBC001300 als bordmodel FH1578B4F. Het matchen van de exacte bordinformatie vóór installatie kan helpen bij het verminderen van incorrecte vervangingen en inkoopfouten.

Dit product is geschikt voor SMT-fabrieken, elektronicaproducenten, onderhoudsafdelingen, apparatuurdienstverleners en distributeurs van reserveonderdelen die FUJI NXT III productielijnen exploiteren.

Oorzaak

Waarom kan een Remote IO Board vervanging vereisen?

Elektronische besturingskaarten werken continu in SMT-productieomgevingen. Lange bedrijfsuren, elektrische stress, vervuiling, slijtage van connectoren of veroudering van componenten kunnen uiteindelijk de communicatiestabiliteit beïnvloeden.

Veelvoorkomende situaties die technici ertoe kunnen brengen de Remote IO Board te inspecteren zijn:

Een machine-alarm betekent niet altijd dat de kaart zelf defect is. Technici moeten ook kabels, connectoren, sensoren, actuatoren en voedingscondities inspecteren voordat ze de kaart vervangen.

Oplossing

Wanneer de NXT III M6 een remote I/O-gerelateerde fout vertoont, helpt een gestructureerd inspectieproces om het probleem efficiënter te identificeren.

Aanbevolen Probleemoplossingsproces

Stap 1: Controleer de Alarminformatie

Noteer de machine-alarmcode, de getroffen module en de bedrijfsconditie wanneer de fout optreedt.

Stap 2: Inspecteer Connectoren en Kabels

Controleer op:

• Losse verbindingen
• Beschadigde kabels
• Gebogen contacten
• Vervuiling
• Slechte terminalcontacten
• Onjuiste installatie

Stap 3: Controleer Perifere Componenten

Sensoren, kleppen, schakelaars, cilinders en andere geregelde apparaten moeten worden getest voordat wordt vastgesteld dat de kaart defect is.

Stap 4: Bevestig de Bestaande Kaart

Verifieer de identificatiegegevens:

• FUJI Onderdeelnummer: 2AGTBC001300
• Bordmodel: FH1578B4F
• Machine Serie: NXT III
• Toepassing: NXT III M6

Stap 5: Vervang de Bevestigde Defecte Kaart

Wanneer de probleemoplossing bevestigt dat de kaart defect is, gebruik dan een vervanging die overeenkomt met het vereiste onderdeelnummer en de bordspecificatie.

Stap 6: Voer Machine Testen Uit

Voer na installatie de juiste initialisatie, I/O-inspectie, alarmbevestiging en productietest uit volgens de onderhoudsprocedure van de machine.

Specificaties

Belangrijke Compatibiliteitsopmerking

Bordrevisie, connectorconfiguratie, machineconfiguratie en andere identificatiemarkeringen moeten worden vergeleken met de origineel geïnstalleerde kaart vóór bestelling. Vergelijkbaar uitziende besturingskaarten mogen niet automatisch als uitwisselbaar worden beschouwd.

Identificatie Informatie

Het verstrekken van zowel 2AGTBC001300 als FH1578B4F bij het aanvragen van een offerte kan de productidentificatie sneller en nauwkeuriger maken.

Vergelijking Gerelateerde Modellen

Hoewel beide kaarten geassocieerd kunnen zijn met het NXT III M6 controlesysteem, hebben ze verschillende onderdeelnummers en bordmodellen. Ze mogen niet als directe vervangingen voor elkaar worden behandeld zonder machine-specifieke bevestiging.

Toepassing

De FUJI 2AGTBC001300 FH1578B4F Remote IO Board is geschikt voor een verscheidenheid aan SMT-productie- en onderhoudsomgevingen.

SMT Productielijnen

Gebruikt in FUJI NXT III M6 plaatsingsapparatuur waar betrouwbare besturingscommunicatie vereist is voor continue productie.

Elektronica Productie

Geschikt voor fabrieken die produceren:

• Consumentenelektronica
• Automotive elektronica
• Industriële besturingsproducten
• Communicatieapparatuur
• Medische elektronische assemblages
• Vermogenselektronica
• PCB-assemblages

Onderhoudsafdelingen

De kaart kan worden onderhouden als een kritiek reserveonderdeel voor probleemoplossing en noodvervanging.

Apparatuurdienstverleners

Service-ingenieurs die FUJI NXT-apparatuur ondersteunen, kunnen exacte onderdeelnummeridentificatie gebruiken om de reparatie-efficiëntie te verbeteren.

Distributie van Reserveonderdelen

De combinatie van FUJI-onderdeelnummer en FH-bordmodel biedt handige identificatie voor internationale inkoop van SMT-reserveonderdelen.

Typische Gebruikers

Hoe het Werkt

De Remote IO Board werkt als onderdeel van het communicatiepad tussen het machinecontrolesysteem en gedistribueerde input- en outputapparaten.

Een vereenvoudigd werkproces is:

Sensor of Apparaat → Remote IO Board → Machine Controller → Controle Logica → Remote IO Board → Uitvoerapparaat

Input Communicatie

Sensoren en schakelaars leveren statusinformatie zoals:

• Apparaatpositie
• Aanwezigheidsdetectie
• Mechanische status
• Cilinderpositie
• Module gereedheid
• Veiligheidsconditie

De Remote IO Board zet deze ingangssignalen over naar het machinecontrolesysteem.

Controle Verwerking

De centrale controller evalueert het binnenkomende signaal volgens de geprogrammeerde bedrijfssequentie.

Output Communicatie

Na verwerking van de ingangsstatus stuurt de machine commando's naar de gerelateerde uitvoerapparaten.

Afhankelijk van de machineconfiguratie kunnen dit zijn:

• Pneumatische kleppen
• Relais
• Actuatoren
• Indicatoren
• Controlemodules
• Andere machineapparaten

Stabiele communicatie is daarom belangrijk voor gecoördineerde machinebediening.

Waarom Betrouwbare I/O Communicatie Belangrijk is

SMT plaatsingsapparatuur werkt door middel van precieze timing en continue apparaatfeedback.

Een typische controle sequentie kan omvatten:

1. Een mechanisme bereikt zijn vereiste positie.
2. Een sensor bevestigt de positie.
3. Het I/O-systeem stuurt het status signaal.
4. De controller verifieert de bedrijfsconditie.
5. Het volgende commando wordt gegenereerd.
6. Een uitvoerapparaat voert de vereiste actie uit.
7. De productie gaat verder.

Als een vereist signaal instabiel of onbeschikbaar wordt, kan de machine zijn bedrijfssequentie onderbreken.

Om deze reden is een goed functionerende Remote IO Board een belangrijk onderdeel van het handhaven van stabiele prestaties van de apparatuur.

Hoe te Kiezen

Het selecteren van een SMT-besturingskaart vereist zorgvuldige identificatie. Kies niet alleen op basis van uiterlijk.

1. Controleer het Onderdeelnummer

Bevestig:

2AGTBC001300

Het exacte FUJI onderdeelnummer moet de eerste selectiereferentie zijn.

2. Controleer het Bordmodel

Bevestig:

FH1578B4F

Het FH-model biedt een aanvullende identificatiereferentie.

3. Bevestig de Machine

Verifieer dat de bestaande toepassing overeenkomt met:

FUJI NXT III M6

4. Vergelijk de Originele Kaart

Controleer het originele component op:

5. Geef een Productfoto

Als u niet zeker bent van de compatibiliteit, stuur dan een duidelijke foto waarop het volgende te zien is:

• Volledige PCB
• Onderdeelnummer label
• FH model markering
• Connector gebied
• Bestaande bordmarkeringen

6. Bevestig de Vereiste Hoeveelheid

Voor fabrieken die meerdere NXT III machines exploiteren, kan het aanhouden van een extra kritieke besturingskaart op voorraad de wachttijd verkorten bij een onverwachte storing.

Onderhoud en Opslag

Elektronische besturingskaarten moeten zorgvuldig worden behandeld.

ESD Bescherming

Gebruik geschikte elektrostatische ontladingsbescherming tijdens hantering en installatie.

Schone Omgeving

Houd de kaart uit de buurt van:

• Vocht
• Geleidend stof
• Olievervuiling
• Chemische dampen
• Overmatige hitte

Connector Bescherming

Vermijd impact of druk op bordconnectoren tijdens transport en opslag.

Beschermende Verpakking

Elektronische kaarten moeten individueel worden verpakt met geschikte beschermende materialen om het risico op statische elektriciteit en fysieke schade te verminderen.

Inkoop Checklist

Het verstrekken van volledige inkoopinformatie helpt identificatiefouten te verminderen en verkort de offerte tijd.

3. FAQ en Contacteer Ons

FAQ

V1: Voor welke machine wordt de FUJI 2AGTBC001300 FH1578B4F Remote IO Board gebruikt?

De kaart is ontworpen voor FUJI NXT III apparatuur en is vermeld voor NXT III M6 toepassingen. Vergelijk altijd het originele onderdeelnummer, bordmodel en de machineconfiguratie vóór bestelling.

V2: Wat is de functie van de FH1578B4F Remote IO Board?

Het ondersteunt remote input- en outputsignaalcommunicatie tussen het machinecontrolesysteem en gerelateerde sensoren, actuatoren, schakelaars en functionele apparaten die binnen de SMT-plaatsingsapparatuur worden gebruikt.

V3: Hoe kan ik bevestigen dat ik 2AGTBC001300 nodig heb?

Controleer het originele bordlabel en bevestig FUJI onderdeelnummer 2AGTBC001300, model FH1578B4F, machine model, connectorindeling en andere zichtbare markeringen voordat u een vervanging aanvraagt.

V4: Kan 2AGTBC000500 FH1622A0F deze kaart direct vervangen?

Ga niet uit van directe uitwisselbaarheid. De twee producten gebruiken verschillende onderdeelnummers en bordmodellen. Compatibiliteit moet worden geverifieerd volgens de exacte NXT III M6 configuratie en de origineel geïnstalleerde kaart.

V5: Welke informatie is vereist voor een snelle offerte?

Geef alstublieft onderdeelnummer 2AGTBC001300, model FH1578B4F, vereiste hoeveelheid, machine model, bestemmingsland en een duidelijke foto van de originele kaart voor nauwkeurige identificatie.

Contacteer Ons

Heeft u de FUJI 2AGTBC001300 FH1578B4F Remote IO Board voor NXT III M6 nodig?

Stuur ons uw onderdeelnummer, bordmodel, vereiste hoeveelheid, machine model en productfoto voor snelle compatibiliteitscontrole en offerte.

We ondersteunen aanvragen van SMT-fabrieken, elektronicaproducenten, onderhoudsafdelingen, apparatuurdienstverleners en distributeurs van reserveonderdelen.

Stuur vandaag nog uw aanvraag voor prijs, voorraadbeschikbaarheid, conditie-opties en leveringsinformatie.
