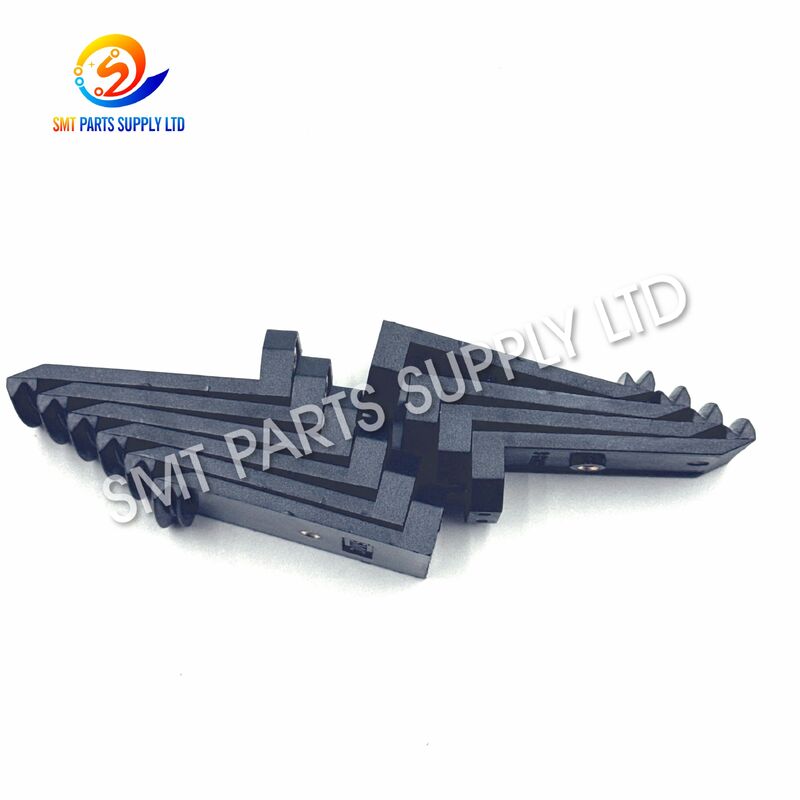

SMIC PF08-06 Golfplatenband Hars Vinger

De SMIC PF08-06 Golfplatenband Hars Vinger is een mechanisch vervangingsonderdeel dat wordt gebruikt in compatibele golfsoldeermachinebanden. De vinger is geïnstalleerd langs de printplaattransportketting of bandrail en biedt een stabiel contactpunt voor de rand van de printplaat terwijl deze door het volledige golfsoldeerproces beweegt.

Tijdens de productie moet de printplaat soepel door de fluxapplicatie-, voorverwarmings-, soldeergolf- en koelgebieden reizen, terwijl een consistente transportpositie behouden blijft. Bandvingers spelen een belangrijke rol in deze beweging omdat ze de randen van de printplaat direct ondersteunen en geleiden.

De PF08-06 Hars Vinger is geschikt voor vervanging van versleten, gebroken, misvormde, gecontamineerde of ontbrekende bandvingers. Het in goede staat houden van het bandvingersysteem helpt het kantelen van printplaten, instabiel transport, overmatige trillingen en mechanische interferentie te verminderen.

Voor elektronicaproducenten die golfsoldeerproductielijnen exploiteren, is de PF08-06 een praktisch onderhouds- en reserveonderdeel voor betrouwbare printplaatbehandeling.

Belangrijke productinformatie

Oorzaak – Waarom PF08-06 Vingers Vervanging Vereisen

Golfsoldeermachines werken continu in veeleisende productieomgevingen.

De printplaatband beweegt door gebieden die zijn blootgesteld aan verhoogde temperatuur, fluxresten, procescontaminatie, herhaaldelijke mechanische beweging en continu contact met printplaatranden.

Omdat de PF08-06 vinger een mechanisch onderdeel is dat direct contact maakt, kan de staat ervan geleidelijk veranderen tijdens langdurige productie.

Typische oorzaken van defecten aan bandvingers

Een beschadigde vinger kan aanvankelijk een klein probleem lijken. Echter, verschillende versleten of ongelijke vingers die samenwerken, kunnen het transport van printplaten door de machine beïnvloeden.

Regelmatige inspectie helpt deze problemen daarom te detecteren voordat ze productieverstoringen veroorzaken.

Oplossing – Stabiele Prestaties van de Printplaatband Handhaven

Het vervangen van versleten bandvingers door de juiste SMIC PF08-06 Hars Vinger helpt de mechanische staat van het printplaatbandsysteem te herstellen.

Een correct geïnstalleerde bandvinger ondersteunt de printplaatrand op de beoogde contactpositie en werkt samen met aangrenzende vingers om stabiel transport te handhaven.

Het vervangen van beschadigde vingers kan helpen bij het oplossen van problemen zoals:

• Instabiel printplaattransport.
• Ongelijke printplaatondersteuning.
• Wegglijden van printplaatranden.
• Overmatige bandtrillingen.
• Abnormale beweging door de soldeerzone.
• Slechte uitlijning tussen naburige vingers.
• Mechanische interferentie rond de bandrail.

Belangrijkste voordelen van vervanging

Voor fabrieken die continu golfsoldeermachines gebruiken, kan het op voorraad houden van veelgebruikte bandvingers het reparatiewerk vereenvoudigen en onnodige stilstand van de lijn minimaliseren.

Specificaties

Toepassing

De SMIC PF08-06 Golfplatenband Hars Vinger is ontworpen voor printplaattransporttoepassingen in compatibele golfsoldeerapparatuur.

Het is geschikt voor productieomgevingen voor elektronica waar through-hole componenten en gemengde technologie printplaten worden verwerkt door middel van golfsolderen.

Typische industrieën

• Productie van consumentenelektronica.
• Productie van auto-elektronica.
• Assemblage van printplaten voor industriële besturing.
• Productie van voedingen.
• Productie van communicatieapparatuur.
• Productie van besturingskaarten voor huishoudelijke apparaten.
• LED- en verlichtingselektronica.
• EMS-contractproductie.
• Assemblage van elektronische apparatuur.

Typische gebruiksscenario's

PF08-06 vingers kunnen worden geïnspecteerd als onderdeel van regulier onderhoud van de golfsoldeerband, samen met bandkettingen, rails, tandwielen, geleidingssystemen en breedteverstelcomponenten.

Hoe het werkt

De golfsoldeerband is verantwoordelijk voor het transporteren van printplaten met een gecontroleerde snelheid en hoek door het soldeerproces.

De PF08-06 Hars Vinger functioneert als een van de printplaatcontactcomponenten binnen dit transportsysteem.

1. Printplaat Betreedt de Band

De printplaat komt de golfsoldeermachine binnen vanaf een stroomopwaartse band of laadstation.

PF08-06 vingers langs de band geplaatst, maken contact met de printplaatranden.

2. Vingers Ondersteunen de Printplaat

Meerdere bandvingers werken samen om het bord in een stabiele transportpositie te houden.

Correcte vingeruitlijning is belangrijk omdat de printplaat niet excessief mag bewegen tijdens het doorlopen van het proces.

3. Printplaat Gaat Door Fluxen

De band transporteert het bord door de fluxapplicatie sectie.

De vingers blijven het bord vasthouden terwijl de onderkant van de printplaat toegankelijk blijft voor het proces.

4. Printplaat Beweegt Door Voorverwarmen

Tijdens het voorverwarmen helpt stabiel transport om voorspelbare bordbeweging door het thermische proces te handhaven.

Het bandvingersysteem blijft de printplaat ondersteunen gedurende deze sectie.

5. Printplaat Gaat Over de Soldeergolf

De printplaat wordt door het golfsoldeergebied getransporteerd.

In dit stadium is betrouwbare mechanische positionering bijzonder belangrijk omdat de onderkant van de printplaat direct interageert met de soldeergolf.

6. Printplaat Verlaat de Machine

Na het solderen en koelen gaat het bord verder naar het losgebied en de stroomafwaartse productieapparatuur.

De PF08-06 vinger neemt dus deel aan het gehele printplaattransportproces.

Waarom de Staat van de PF08-06 Vinger Belangrijk is

Bandvingers kunnen relatief kleine mechanische componenten zijn, maar ze maken direct contact met de printplaat.

Wanneer hun hoogte, vorm, installatiepositie of contactoppervlak inconsistent wordt, kan het transport van het bord ook inconsistent worden.

Mogelijke symptomen van versleten vingers

• Printplaatbeweging is niet soepel.
• Borden schudden tijdens het reizen.
• Printplaatranden worden niet gelijkmatig vastgehouden.
• Eén kant van de printplaat lijkt lager.
• Bandbeweging produceert abnormaal geluid.
• Vingers vertonen zichtbare scheuren of vervorming.
• Fluxresten hopen zich op rond het contactgebied.
• Printplaat blijft af en toe haken tijdens transport.
• Aangrenzende vingers hebben verschillende werkposities.

Deze symptomen moeten samen met de bandketting en het railsysteem worden onderzocht.

Het vervangen van een defecte PF08-06 vinger kan een eenvoudige onderhoudshandeling zijn in vergelijking met het oplossen van herhaaldelijke problemen met printplaattransport tijdens de productie.

Onderhoudsvoordelen van de PF08-06 Hars Vinger

De harsvinger fungeert als een vervangbare interface tussen het bandmechanisme en de printplaatrand.

Dit ontwerp maakt het mogelijk om individuele versleten componenten te vervangen zonder het complete printplaatbandsysteem te vervangen.

Onderhoudskenmerken

De werkelijke levensduur is afhankelijk van machinebedrijfsuren, procestemperaturen, fluxomstandigheden, reinigingsfrequentie, printplaatkenmerken en onderhoudspraktijken van de band.

PF08-06 versus andere golfsoldeer Vingers

Golfsoldeerbandvingers mogen niet alleen op algemeen producttype worden geselecteerd.

Modellen zoals PF08-06, PF08-20 en PFW-20L kunnen tot dezelfde brede categorie bandvingers behoren, maar ze moeten als verschillende modellen worden behandeld bij het inkopen van vervangingsonderdelen.

Het modelnummer moet altijd worden bevestigd vóór het bestellen.

Vervang niet het ene vinger model door het andere op basis van alleen een vergelijkbaar uiterlijk.

Hoe de Juiste PF08-06 Vinger te Kiezen

Stap 1 – Bevestig het Model

Verifieer dat het bestaande onderdeel of de vereiste reserveonderdelen specificeren:

PF08-06

Dit moet de primaire identificatie-informatie zijn.

Stap 2 – Vergelijk de Bestaande Vinger

Vergelijk vóór het bestellen het bestaande product met de vervangingsvereiste.

Controleer:

• Vingerprofiel.
• Montagestructuur.
• Printplaat contactgedeelte.
• Installatieoriëntatie.
• Algemeen uiterlijk.
• Montagepositie van de band.

Stap 3 – Bevestig Hars Type

Bevestig dat het vereiste onderdeel een:

Hars Band Vinger

Dit is belangrijk omdat golfsoldeerbandsystemen ook andere vingerconstructies kunnen gebruiken.

Stap 4 – Controleer het Bandsysteem

Verifieer de machinebandconfiguratie en zorg ervoor dat het PF08-06 model overeenkomt met het geïnstalleerde systeem.

Stap 5 – Stuur Foto's ter Bevestiging

Als de identificatie onzeker is, geef dan duidelijke foto's van:

• Volledige vinger.
• Voor- en zijaanzicht.
• Montagegedeelte.
• Bandketting.
• Bestaande vinger geïnstalleerd op de machine.
• Modelmarkering waar beschikbaar.

Dit biedt aanvullende informatie voor productbevestiging vóór de offerte.

Installatie-aanbevelingen

Voordat u bandvingers vervangt, stop de apparatuur volgens de onderhoudsprocedures van de fabrikant van de machine.

Zorg ervoor dat het bandgebied veilig is voor onderhoud.

Inspecteer na het verwijderen van de bestaande vinger het montagepunt en de naburige bandcomponenten.

Aanbevolen inspectielijst

Na het installeren van de vervangende vinger, controleer de hoogte en positie ten opzichte van aangrenzende vingers.

Laat de band draaien onder geschikte testomstandigheden voordat de machine terugkeert naar normale productie.

Aanbevelingen voor preventief onderhoud

Onderhoud van de golfsoldeerband mag zich niet alleen richten op het vervangen van onderdelen na defecten.

Regelmatige inspectie kan abnormale vinger slijtage identificeren voordat het printplaattransport wordt beïnvloed.

Aanbevolen onderhoud omvat:

• Inspecteer PF08-06 vingers op zichtbare slijtage.
• Verwijder overtollige fluxresten.
• Controleer naburige vingers op consistente uitlijning.
• Inspecteer de beweging van de bandketting.
• Controleer de staat van de bandrail.
• Inspecteer montagepunten op losheid.
• Observeer de beweging van de printplaat tijdens de productie.
• Vervang gebarsten of ernstig misvormde vingers onmiddellijk.

Wanneer één vinger ernstige achteruitgang vertoont, moeten technici ook de omringende vingers inspecteren, omdat deze mogelijk vergelijkbare productieomstandigheden hebben meegemaakt.

Waarom PF08-06 in Reserveonderdelen Voorraad Houden

Golfsoldeerproductielijnen moeten vaak continu draaien gedurende langere perioden.

Een relatief goedkoop mechanisch onderdeel kan nog steeds productievertragingen veroorzaken als er geen vervanging beschikbaar is wanneer nodig.

Het op voorraad houden van PF08-06 harsvingers biedt onderhoudsteams verschillende praktische voordelen:

• Snellere vervanging van beschadigde componenten.
• Minder afhankelijkheid van noodinkopen.
• Gemakkelijkere planning van preventief onderhoud.
• Verminderd risico op langdurige stilstand van de band.
• Handige vervanging tijdens gepland onderhoud.
• Geschikt voor fabrieken die meerdere soldeerlijnen exploiteren.

Voor distributeurs en onderhoudsbedrijven kan de PF08-06 ook samen met andere reserveonderdelen voor golfsoldeerbanden worden aangeschaft.

Veelgestelde vragen

1. Waarvoor wordt de SMIC PF08-06 Hars Vinger gebruikt?

De SMIC PF08-06 wordt gebruikt als een printplaatbandvinger in compatibele golfsoldeermachines. Het maakt contact met, ondersteunt en geleidt printplaatranden terwijl het bord door fluxen, voorverwarmen, solderen, koelen en lossen processen beweegt.

2. Is PF08-06 een hars- of titanium bandvinger?

PF08-06 wordt aangeboden als een hars bandvinger voor de bijbehorende golfsoldeerbandtoepassing. Bevestig het exacte model vóór het bestellen, aangezien verschillende bandsystemen verschillende vinger materialen en montageconfiguraties kunnen gebruiken.

3. Is PF08-06 hetzelfde als PF08-20 of PFW-20L?

Nee. PF08-06, PF08-20 en PFW-20L moeten worden behandeld als verschillende bandvingermodellen. Bestel altijd volgens het bestaande modelnummer, de machineconfiguratie of een bevestigd monster in plaats van ze te vervangen op basis van alleen uiterlijk.

4. Wanneer moeten PF08-06 bandvingers worden vervangen?

Vervang de vinger wanneer deze gebarsten, misvormd, overmatig versleten, los, zwaar gecontamineerd is, of geen stabiele ondersteuning van de printplaatrand meer biedt. Inspecteer tegelijkertijd de naburige vingers en de bandketting.

5. Wat moet ik verstrekken bij het aanvragen van een offerte?

Stuur alstublieft het PF08-06 model, de vereiste hoeveelheid, informatie over de golfsoldeermachine en duidelijke foto's van de bestaande vinger indien beschikbaar. Dit helpt bij het verifiëren van de vervangingsvereiste en verbetert de nauwkeurigheid van de offerte.
