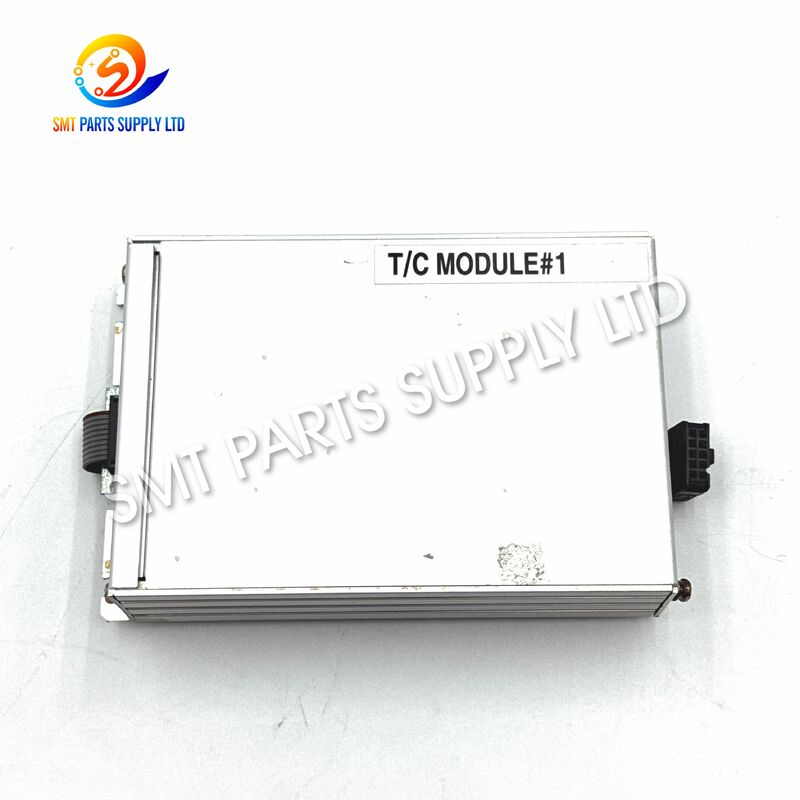

HELLER K1404262 TC Temperatuurregelmodule voor Reflow Oven

De HELLER K1404262 TC Temperatuurregelmodule is een elektronisch regelcomponent dat wordt gebruikt in compatibele temperatuurregelingssystemen van SMT reflow ovens. De primaire rol is het ondersteunen van nauwkeurige temperatuurmonitoring en stabiele thermische regulatie door feedback van het op thermocouples gebaseerde sensorsysteem van de oven te verwerken.

Tijdens SMT reflow solderen moet elke verwarmingszone binnen het geprogrammeerde temperatuurprofiel werken. Nauwkeurige thermische controle heeft directe invloed op de preheating, soaking, reflow, piektemperatuur en koelprestaties. Wanneer het temperatuurregelsysteem instabiel is, kan de oven abnormale zone-uitlezingen, temperatuurafwijkingen, herhaalde alarmen of inconsistente soldeerresultaten vertonen.

De K1404262 wordt voornamelijk gebruikt als een onderhouds-, reparatie- of vervangingsreserveonderdeel wanneer de geïnstalleerde oven dezelfde module-identificatie en regelconfiguratie gebruikt. Vóór bestelling moeten kopers het bestaande onderdeelnummer, de PCB-revisie, connectoren en machine-informatie vergelijken om een correcte matching te garanderen.

Belangrijke productinformatie

Oorzaak

Waarom problemen met de temperatuurregeling van de reflow oven optreden

Een reflow oven werkt continu onder verhoogde temperaturen, waardoor het temperatuurregelsysteem een belangrijk onderdeel is van de betrouwbaarheid van de machine. Na langdurig gebruik kunnen elektrische componenten, thermocouples, bedrading, connectoren, verwarmingselementen en regelmodules geleidelijk defecten ontwikkelen.

Afwijkingen in de temperatuurregeling kunnen door verschillende oorzaken ontstaan, niet alleen door de regelmodule zelf.

Een technicus moet de gehele temperatuurregelingslus inspecteren voordat wordt besloten dat de K1404262 vervangen moet worden.

Typische symptomen

Het temperatuurregelsysteem moet worden geïnspecteerd wanneer een van de volgende omstandigheden zich voordoet:

• De temperatuur van de verwarmingszone fluctueert ongebruikelijk.
• De werkelijke temperatuur volgt de ingestelde waarde niet.
• Eén verwarmingszone kan de vereiste temperatuur niet bereiken.
• Temperatuuraflezingen verdwijnen of worden intermitterend.
• Temperatuuralarmen treden herhaaldelijk op.
• Thermische profielen worden inconsistent tussen productiecycli.
• De oven heeft buitensporig veel tijd nodig om te stabiliseren.
• Eén temperatuurkanaal rapporteert een abnormale waarde.
• De productkwaliteit verandert samen met de instabiliteit van de oventemperatuur.
• Probleemoplossing duidt op een defecte temperatuurregelmodule.

Deze symptomen kunnen door verschillende componenten worden veroorzaakt, dus systematische diagnose wordt aanbevolen.

Oplossing

Aanbevolen probleemoplossingsproces

Wanneer een reflow oven een probleem met de temperatuurregeling vertoont, kunnen technici een gestructureerde inspectieprocedure volgen.

1. Controleer het machinealarm

Bekijk het machinealarmbericht en bepaal welke zone of welk temperatuurkanaal is getroffen.

2. Vergelijk setpoint en werkelijke temperatuur

Observeer of de werkelijke zonetemperature de geprogrammeerde waarde volgt. Grote of continue afwijking kan duiden op een probleem binnen de regelkring.

3. Inspecteer de thermocouple

Controleer de betreffende thermocouple op gebroken draden, onjuiste aansluiting, losse terminals, vervuiling of fysieke schade.

4. Inspecteer bedrading en connectoren

Losse connectoren of beschadigde signaalkabels kunnen intermitterende temperatuuraflezingen veroorzaken die kunnen worden aangezien voor een defecte module.

5. Inspecteer het verwarmingscircuit

Controleer of het verwarmingselement, de schakelapparaten, de stroomcomponenten en de bijbehorende elektrische circuits correct functioneren.

6. Inspecteer de K1404262 module

Controleer de module op zichtbare schade zoals:

• Brandplekken.
• Beschadigde connectoren.
• Corrosie.
• Losse terminals.
• Gebarsten componenten.
• Oververhittingssporen.
• Vervuiling.

7. Vervang indien noodzakelijk

Als de bestaande K1404262 defect is bevonden, vervang deze dan door een passend exemplaar en voer een operationele temperatuurtest uit voordat de machine weer in productie wordt genomen.

Specificaties

Vergelijking van vervangingsversies

Verschillende reflow oven generaties kunnen verschillende temperatuurregelingshardware gebruiken. Een vergelijkbaar uiterlijk betekent niet altijd directe uitwisselbaarheid.

Belangrijke selectienotitie

Vergelijk voordat u een regelmodule vervangt:

• Onderdeelnummer.
• PCB-revisie.
• Aantal connectoren.
• Positie van connectoren.
• Elektrische interface.
• Communicatie-interface.
• Ovenmodel.
• Foto's van bestaande printplaat.

Bestellen alleen op basis van uiterlijk wordt niet aanbevolen.

Toepassing

De K1404262 temperatuurregelmodule is geschikt voor onderhoudstoepassingen met compatibele SMT reflow ovens die worden gebruikt in de elektronicafabricage.

Typische toepassingen zijn:

De module kan ook worden bewaard als een kritiek reserveonderdeel door fabrieken die continue SMT-productielijnen exploiteren.

Hoe het werkt

Het temperatuurregelproces werkt als een gesloten-loopsysteem.

Stap 1: Temperatuurdetectie

Thermocouples geïnstalleerd in de reflow oven detecteren de temperatuur van de betreffende verwarmingszones.

Stap 2: Signaaloverdracht

De thermocouple genereert een temperatuurgerelateerd elektrisch signaal, dat wordt verzonden naar het ovenregelsysteem.

Stap 3: Signaalverwerking

Het temperatuurregelsysteem verwerkt het feedbacksignaal en bepaalt de werkelijke temperatuur van de zone.

Stap 4: Vergelijking van setpoint

De werkelijke temperatuur wordt vergeleken met de geprogrammeerde doeltemperatuur.

Stap 5: Verwarming aanpassing

Het regelsysteem past de bijbehorende verwarmingsoutput aan op basis van het temperatuurverschil.

Stap 6: Continue regulatie

Dit proces herhaalt zich continu om stabiele thermische omstandigheden tijdens de productie te handhaven.

Een goed functionerend regelsysteem helpt bij het leveren van herhaalbare thermische prestaties gedurende meerdere PCB-productiecycli.

Hoe te kiezen

Correcte modulekeuze is essentieel omdat reflow oven regelsystemen kunnen variëren afhankelijk van het productiejaar, de apparatuursversie en de elektrische configuratie.

1. Bevestig K1404262

Controleer of de geïnstalleerde module duidelijk de K1404262 identificatie toont.

2. Controleer de PCB-revisie

Als aanvullende revisie-informatie op de printplaat is afgedrukt, geef deze dan op bij het aanvragen van een offerte.

3. Vergelijk de connectorindeling

Controleer het aantal, type en de positie van de connectoren. Vergelijkbare printplaten kunnen nog steeds verschillende elektrische configuraties hebben.

4. Geef het ovenmodel op

Het reflow ovenmodel kan aanvullende informatie bieden voor compatibiliteitscontrole.

5. Stuur duidelijke foto's

Voor een nauwkeurigere bevestiging, stuur duidelijke foto's van:

• Volledige module.
• Productlabel.
• Voorkant.
• Achterkant.
• Connectorgebied.

Aanbevolen bestelinformatie

Het verstrekken van volledige informatie helpt het risico op het bestellen van een verkeerde module te verminderen.

Onderhoudsaanbevelingen

Om de betrouwbaarheid van het temperatuurregelsysteem te verbeteren:

• Houd de elektrische kast schoon.
• Zorg voor adequate ventilatie van de kast.
• Inspecteer elektrische connectoren regelmatig.
• Controleer thermocouple kabels op schade.
• Onderzoek herhaalde temperatuuralarmen onmiddellijk.
• Vermijd het installeren van elektronische modules terwijl de stroom is aangesloten.
• Gebruik geschikte bescherming tegen elektrostatische ontlading.
• Houd een logboek bij van modulevervangingen en reparatiegeschiedenis.
• Onderhoud belangrijke reservemodules voor kritieke apparatuur.

Preventief onderhoud kan onverwachte productiestops verminderen en helpen bij het handhaven van consistente thermische prestaties.

Veelgestelde vragen

V1: Wat doet de K1404262 TC Temperatuurregelmodule?

De K1404262 wordt gebruikt in compatibele reflow oven temperatuurregelsystemen. Het ondersteunt de verwerking van thermocouple feedback en helpt het regelsysteem stabiele verwarmingszone temperaturen te handhaven tijdens PCB reflow solderen.

V2: Kan de K1404262 in elke HELLER reflow oven worden gebruikt?

Niet noodzakelijk. Verschillende oven generaties en configuraties kunnen verschillende temperatuurregelmodules gebruiken. Bevestig altijd het bestaande onderdeelnummer, de PCB-revisie, de connectorindeling en de apparatuursinformatie voordat u bestelt.

V3: Moet ik de K1404262 vervangen als één verwarmingszone niet werkt?

Niet onmiddellijk. Een situatie zonder verwarming kan ook worden veroorzaakt door de thermocouple, het verwarmingselement, het relais, de bedrading, het stroomcircuit, de connector of andere regelcomponenten. Adequate probleemoplossing moet eerst worden voltooid.

V4: Welke informatie is vereist voor compatibiliteitsbevestiging?

Geef alstublieft het K1404262 onderdeelnummer, duidelijke foto's van de bestaande module, het ovenmodel, de PCB-revisie indien beschikbaar, connectorinformatie en de vereiste hoeveelheid.

V5: Wordt professionele installatie aanbevolen?

Ja. De module maakt deel uit van het temperatuurregelsysteem van de oven. Installatie en probleemoplossing moeten worden uitgevoerd door getraind personeel dat bekend is met industriële reflow oven elektrische en thermische regelsystemen.
