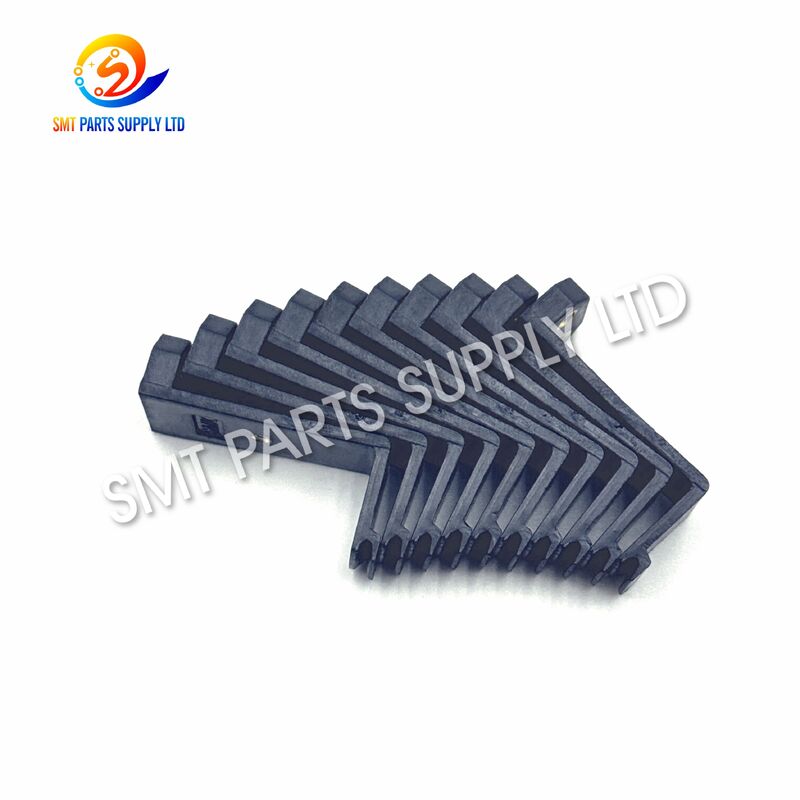

SMIC PFW-20L Wave Solder PCB Conveyor Harz Finger

DeSMIC PFW-20L Wave Solder PCB Conveyor Harz Fingeris een mechanisch transportcomponent ontworpen voor het transport van PCB's in compatibele golfsoldeerapparatuur.de vinger contacten en ondersteunt de rand van de printplaat terwijl het PCB beweegt door fluxing, voorverwarming, soldeer- en koelingssecties.

Een betrouwbaar transport van de platen is essentieel bij golfsoldering omdat de PCB een gecontroleerde positie moet behouden en soepel door het soldeerproces moet reizen.verontreinigd, of onjuist geïnstalleerde transportbanden kunnen onstabiele PCB-bewegingen, slechte ondersteuning van het bord, transportbandweerstand of inconsistente plaatspositie veroorzaken.

De PFW-20L is derhalve een belangrijk onderhoudsonderdeel voor productielijnen voor golfsoldeer.Het vervangen van verouderde transportbanden kan helpen de oorspronkelijke PCB-transportconditie te herstellen en mechanische problemen veroorzaakt door versleten boardhoudende onderdelen te verminderen.

Belangrijkste productinformatie

Waarom transportbanden vervangen moeten worden

Elke printplaat die in de soldeermachine komt, wordt ondersteund door een groep vingers die langs het transportsystem zijn geïnstalleerd.

De vingers komen herhaaldelijk in aanraking met de randen van PCB's terwijl ze werken in een omgeving met hitte, vloeistofresidu, verontreiniging van het soldeerproces, transportbandbeweging en continue mechanische belasting.

Na verloop van tijd kan de toestand van de vinger geleidelijk verslechteren.

Veel voorkomende problemen

Een enkele beschadigde vinger kan de hele machine niet onmiddellijk stoppen, maar doorgaan met de productie van versleten transportbandonderdelen kan geleidelijk de transportstabiliteit verminderen.

Voor fabrieken die continu productie uitvoeren, is een routinematige inspectie van het conveyorfinger systeem een doeltreffende manier om onverwachte problemen met de verwerking van het bord te voorkomen.

Oplossing

Het vervangen van beschadigde vervoerder vingers met de juistePFW-20L harsvingerhelpt bij het herstellen van betrouwbare PCB-ondersteuning via de golflosmachine.

De vinger is op het transportmechanisme gemonteerd en zorgt voor een gedefinieerde contactpositie voor de PCB-rand.

Wanneer meerdere vingers goed zijn uitgelijnd, kan het PCB op een stabiele hoogte en oriëntatie door de machine reizen.

Voordelen van het vervangen van versleten vingers

• Helpt het PCB-transport stabiel te houden.
• Ondersteunt nauwkeurige plaatspositie.
• Vermindert PCB-bewegingen.
• Helpt bij het onderhouden van een consistent PCB-verkeer door de soldeerzone.
• Geschikt voor routinematig onderhoud van transportbanden.
• Een directe vervanging voor versleten PFW-20L vingers.
• Helpt mechanische onderbrekingen te verminderen.
• Ondersteunt continue productie van golfsoldeer.

Voor productielijnen die vele uren per dag werken, moeten transportbanden worden beschouwd als normale onderhoudsonderdelen in plaats van als permanente onderdelen.

Door de vervangende vingers op voorraad te houden, kunnen technici tijdens het geplande onderhoud de defecte onderdelen vervangen in plaats van te wachten tot er een ernstiger probleem ontstaat.

Specificaties

Toepassing

DeSMIC PFW-20L-transporteurharsvingerwordt voornamelijk gebruikt in PCB-conveyorassemblies met golfsoldeer.

Wave soldering wordt gewoonlijk gebruikt voor door-gat componenten soldering, gemengde-technologie PCB assemblage, industriële besturingsborden, power electronics, automotive electronics, apparatuur control boards,communicatieapparatuur, en andere elektronische productie toepassingen.

De transportvinger ondersteunt het PCB tijdens het soldeerproces.

Typische toepassingen

De PFW-20L is vooral handig voor onderhoudsteams die regelmatig transportketens, rails, geleidingssystemen en PCB-houdende componenten inspecteren.

Bij het vervangen van een beschadigde vinger moeten de technici ook de nabijgelegen vingers inspecteren, omdat delen die tegelijkertijd zijn geïnstalleerd, vergelijkbare slijtage kunnen vertonen.

Hoe het werkt.

Het transportsystem van een golflosmachine verplaatst het PCB door verschillende verwerkingsstadia.

Tijdens het transport komen de vinger van het transportband in contact met de randen van het PCB en behouden deze de positie van het PCB ten opzichte van de transportbanden.

Het proces kan in het algemeen in verschillende stappen worden onderverdeeld.

1. PCB-laden

Het PCB komt vanuit de productieapparatuur of het handmatige laadstation in het golflosserconveyorstelsel.

De vervoersvingers raken de randen van het bord en bepalen de transportpositie.

2. PCB-ondersteunende

Meerdere vingers ondersteunen het PCB langs de vervoerband.

De juiste uitlijning van de vingers is belangrijk omdat het bord stabiel moet blijven terwijl het door de machine beweegt.

3. Fluxeren en voorverwarmen

Het PCB gaat door de secties voor het aanbrengen en voorverwarmen van de vloeistof.

Tijdens deze fasen blijven de vingers de randen van het bord vasthouden terwijl de transportband een gecontroleerde transportsnelheid behoudt.

4. Wave Soldering

Het PCB gaat over de soldeergolf.

Een stabiele plaatpositionering is in dit stadium bijzonder belangrijk, omdat de onderkant van het PCB op een gecontroleerde manier met het soldeerproces moet samenwerken.

5. PCB-uitgang

Na het solderen en afkoelen verlaat het PCB de machine en gaat het door naar het volgende productieproces.

De dragervinger laat het bord los zodra het het losgedeelte bereikt.

Een correct geïnstalleerde PFW-20L-vinger draagt dus bij aan het volledige transportproces van het bord in plaats van slechts één deel van de machine.

Waarom de conditie van de dragervinger van belang is

Het transportmechanisme heeft rechtstreeks invloed op de wijze waarop het PCB het soldeerproces binnenkomt en doorloopt.

Als de vingers ongelijkmatig, versleten, los of vervormd zijn, kan PCB-transport onstabiel worden.

Mogelijke problemen zijn onder meer:

• PCB-schudden tijdens beweging.
• Onregelmatige bordhoogte.
• Slechte PCB rand betrokkenheid.
• Verhoogde mechanische weerstand.
• PCB-tilting tijdens het transport.
• Abnormaal transportgeluid.
• Beweging van het bord bij de soldeerzone.
• Verhoogd risico op productieonderbreking.

Deze problemen kunnen soms ten onrechte worden toegeschreven aan de transportketen, het systeem voor het aanpassen van de spoorbreedte of de aandrijvingsmotor.

Om deze reden moet de toestand van de vervoerbandvinger worden opgenomen in de routine van het oplossen van mechanische storingen.

Voordelen van harsvinger

Hars transportbanden worden vaak geselecteerd voor het transport van PCB's omdat ze direct contact met de bordrand bieden zonder dat het PCB rechtstreeks tegen grotere metalen transportbanden moet rusten.

Het PFW-20L-ontwerp is bedoeld voor de bijbehorende plaats van transportbandinstallatie en biedt een vervangbaar contactonderdeel in het transportsysteem.

Praktische voordelen van onderhoud

Het werkelijke vervangingsinterval is afhankelijk van de productietijden, de stroomomstandigheden, de onderhoudsfrequentie, de PCB-kenmerken en de bedrijfsomstandigheden van de transportband.

Hoe de juiste dragervinger te kiezen

Wave soldeermachines maken gebruik van veel verschillende conveyorvingerontwerpen. Verschillende merken en machinemodellen kunnen vingers met een vergelijkbaar uiterlijk, maar verschillende afmetingen, montageconstructies,PCB-contactprofielen, of installatie-instructies.

Daarom moet de selectie niet alleen gebaseerd zijn op het uiterlijk.

Stap 1 Bevestig het model

Controleer of het vereiste model van de vervoerdervinger:

PFW-20L

De bevestiging van het model is de belangrijkste stap voor de bestelling.

Stap 2 - Controleer de bestaande vinger

Vergelijk de vervanging met het bestaande onderdeel.

Controleer:

• Algemene vorm.
• Montagepositie.
• PCB-contactpunt
• De lengte van de vinger.
• Installatie richting.
• Montageconstructie.

Stap 3 Bevestig de machineconveyor

Controleer of in het transportsystem vingers van het type PFW-20L worden gebruikt.

Verschillende golflosmachines kunnen verschillende hars-, roestvrijstalen of titaniumconveyorvingerstructuren gebruiken.

Stap 4 Voorzien van foto's indien nodig

Indien het model van de machine of de specificatie van de vinger onzeker is, moeten duidelijke foto's worden verstrekt waarop:

• Volledige vinger.
• Montage gedeelte.
• Een transportketen.
• PCB-contactzijde.
• Bestaande modelmarkering.

Dit kan de identificatie van onderdelen aanzienlijk verbeteren.

Installatie en inspectie

Voordat de machine wordt geïnstalleerd, moet de machine volgens de onderhoudsprocedure worden stilgelegd en moet het betreffende machinegebied een veilige toestand bereiken.

Verwijder de beschadigde vinger en controleer de bevestigingspositie.

Aanbevolen inspectiepunten

Controleer na vervanging of de nieuwe vinger correct is geplaatst en in overeenstemming is met de omliggende vingers.

Voordat de apparatuur weer in normale productie wordt gebracht, moet de vervoerder in een geschikte testconditie worden uitgevoerd.

Aanbevelingen voor onderhoud

Regelmatig schoonmaken kan de levensduur van het transportbandsysteem verlengen.

Met verloop van tijd kunnen zich vloeistofresidu's en productieverontreiniging rond transportcomponenten ophopen.

Een onderhoudsprogramma moet inspecties van:

• Dragervinger.
• Transportketens.
• Spoorwegverzamelingen.
• Mechanismen voor breedteaanpassing.
• Rijwielen.
• PCB-gidsen.
• Ophoping van vloeistofresidu.
• Losstaande montageonderdelen.

Gebruik geen ernstig beschadigde vinger alleen maar omdat de vervoerder nog kan bewegen.

Vroegtijdige vervanging is meestal gemakkelijker dan het oplossen van PCB-transportproblemen nadat de productie al is aangetast.

Aankoopvoordelen voor het onderhoud van golfsoldeer

PFW-20L-conveyorfinger zijn praktische onderhoudsonderdelen voor elektronicafabrieken met golfsoldeerapparatuur.

Voor fabrieken met een continue productie kan het onderhouden van een voldoende reservevoorraad de stilstandtijd verminderen die wordt veroorzaakt door onverwachte beschadiging van de vinger.

Aanbevolen bestelgegevens

Voor grotere onderhoudsprojecten kunnen kopers ook in één aanvraag de transportvinger met andere onderdelen van de golflosser combineren.

Veelgestelde vragen

1Waar wordt de SMIC PFW-20L voor gebruikt?

De SMIC PFW-20L is een transportvinger die wordt gebruikt in compatibele golflosmachine-PCB-transportsystemen.en koelprocessen.

2Is PFW-20L een harsvinger of een titaniumvinger?

PFW-20L wordt geleverd alsharsvervoerdervingerDe koper dient het model te bevestigen voordat hij bestelt, omdat golflosmachines hars, roestvrij staal kunnen gebruiken,met een vermogen van meer dan 10 W.

3Wanneer moet de transportvinger vervangen worden?

Vervanging wordt aanbevolen wanneer de vinger versleten, gebarsten, vervormd, los, zwaar vervuild of niet in staat is om stabiele PCB-randondersteuning te behouden.Tijdens het onderhoud moeten ook aangrenzende vingers en de conditie van de transportketen worden gecontroleerd..

4Kan PFW-20L alleen worden geselecteerd op basis van het uiterlijk?

Het is niet aan te raden, want veel golfsoldeer vingers hebben dezelfde vorm, maar verschillende afmetingen en montageconstructies.Bevestig het PFW-20L model en vergelijk de bestaande vinger of geef foto's voordat u bestelt.

5Welke informatie is vereist voor een offerte?

Gelieve deModel PFW-20L, informatie over de golflosmachine, vereiste hoeveelheid en productfoto'sDeze gegevens helpen bij het bevestigen van de correcte vervoerdervinger en verbeteren de nauwkeurigheid van de offerte.

Neem contact met ons op

VerlangenSMIC PFW-20L Wave Solder PCB Conveyor Harz Fingersvoor onderhoud of vervanging?

Stuur ons jemodel, machine-informatie, vereiste hoeveelheid en bestaande vingerafbeeldingVoor bevestiging.

We leveren golfsoldeeronderdelen voor PCB-productie, onderhoud, machinevernieuwing en vervangingsvereisten.

Voor vracht en combinatie van reserveonderdelen zijn vragen welkom.

Stuur nu uw vraag naar prijs, beschikbaarheid, hoeveelheid en verzendmogelijkheden.
