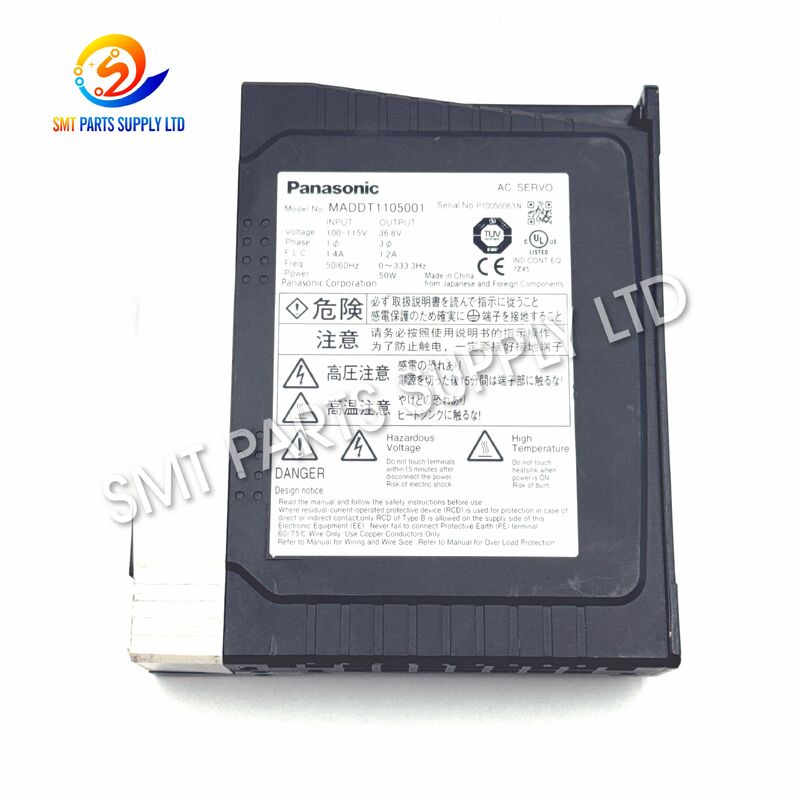

De Panasonic MADDT1105001 Z-as-servoaandrijving is ontworpen voor bewegingscontroletoepassingen in Samsung en Hanwha SM320 en SM321 SMT pick-and-place machines. Het wordt vaak geïdentificeerd met Samsung onderdeelnummer J3153053A en alternatief referentienummer EP06-900142.

Gebaseerd op het Panasonic MINAS A4 servoplatform, regelt deze aandrijving de precieze verticale beweging van de kop tijdens het oppakken en plaatsen van componenten. Nauwkeurige Z-asbeweging is belangrijk voor de juiste nozzlehoogte, stabiele componentafhandeling, herhaalbare plaatsing en betrouwbare snelle PCB-assemblage.

Voor deze Samsung en Hanwha machineapplicatie is de aandrijving geassocieerd met een 30W servomotorconfiguratie. Het is geschikt voor SMT-fabrieken, apparatuurreparatiebedrijven, productieonderhoudsafdelingen, opknappers van gebruikte machines en distributeurs van reserveonderdelen die een compatibele servobesturingsvervanging nodig hebben voor bestaande SM320 of SM321 apparatuur.

Oorzaak

Servoaandrijffouten kunnen ernstige onderbrekingen in de SMT-productie veroorzaken, omdat de plaatsingskop afhankelijk is van nauwkeurige servo-gestuurde verticale beweging.

Veelvoorkomende oorzaken van Z-as servoproblemen zijn:

Veroudering van elektronische componenten

SM320 en SM321 machines worden al vele jaren veel gebruikt in elektronicafabrieken. Interne condensatoren, vermogenselektronica, besturingscircuits en andere elektronische componenten kunnen na langdurig continu gebruik geleidelijk verslechteren.

Mechanische Weerstand

Als het Z-as mechanisme overmatige wrijving, vervuiling, lagerslijtage of smeringsproblemen ontwikkelt, wordt extra belasting overgedragen op de motor en servoaandrijving.

Dit kan leiden tot overbelastingsalarmen of instabiele beweging.

Encoder- of Kabelstoringen

Het servosysteem is afhankelijk van encoderfeedback. Beschadigde encoderkabels, losse connectoren, slecht contact of gebroken draden kunnen abnormale positioneringssignalen produceren en machinealarmen activeren.

Instabiele Voeding

Spanningsfluctuaties, onjuiste aarding, elektrische ruis en stroomonderbrekingen kunnen de betrouwbaarheid van de servoaandrijving beïnvloeden.

Onjuiste Parameters

Een vervangende servoaandrijving werkt mogelijk niet correct als de machinespecifieke parameters onjuist of onvolledig zijn.

Warmteophoping

Slechte ventilatie in het elektrische kast kan de bedrijfstemperatuur verhogen en de levensduur van elektronische componenten verkorten.

Oplossing

Wanneer de bestaande Z-as servoaandrijving defect is, kan het vervangen ervan door het juiste bijpassende model de machine snel weer operationeel maken.

De aanbevolen identificatiesequentie is:

MADDT1105001 - MADDT1105 - J3153053A - EP06-900142 - SM320 / SM321 Z-As

Het gebruik van meerdere bijpassende referenties vermindert het risico op het kopen van de verkeerde servoaandrijving.

Controleer vóór het bestellen:

Een duidelijke foto van het bestaande servoaandrijvingslabel wordt aanbevolen vóór het bestellen.

Specificaties

MADDT1105 Serie Applicatie Vergelijking

Verschillende servoaandrijvingen kunnen in dezelfde SMT-montagemachine worden geïnstalleerd. Gelijkaardig uiterlijk betekent niet dat de aandrijvingen uitwisselbaar zijn.

Selecteer altijd de aandrijving volgens het originele model, Samsung onderdeelnummer, machinepositie en elektrische specificatie.

Applicatie

De MADDT1105001 servoaandrijving wordt gebruikt in geautomatiseerde SMT-plaatsingsapparatuur die nauwkeurige verticale kopbeweging vereist.

Typische toepassingen omvatten:

Samsung SM320 SMT Mounter

De SM320 gebruikt meerdere servo-assen om componenten met hoge snelheid te plaatsen. De Z-as beweegt de plaatsingskop verticaal tijdens het oppakken en plaatsen.

Samsung SM321 SMT Mounter

De SM321 is ook afhankelijk van servo-gestuurde kopbeweging voor herhaalbare PCB-assemblage. Een stabiele Z-as aandrijving helpt bij het handhaven van soepele verticale beweging en nauwkeurige plaatsingshoogte.

Hanwha-Ondersteunde Samsung Apparatuur

Samsung Techwin SMT-apparatuur werd later geassocieerd met Hanwha Precision Machinery. Dezelfde legacy machineverwijzingen worden daarom vaak gezocht onder zowel Samsung als Hanwha namen.

PCB Assemblage Productie

Geschikte industrieën omvatten:

• Consumentenelektronica.
• Automotive elektronica.
• LED-productie.
• Industriële besturingskaarten.
• Communicatieapparatuur.
• Voeding productie.
• Contract elektronica productie.
• Computer elektronica.
• Opknappen van SMT-apparatuur.
• Onderhoudswerkzaamheden voor reserveonderdelen.

Hoe Het Werkt

De servoaandrijving fungeert als de besturingsinterface tussen de SMT-machinecontroller en de servomotor.

Stap 1: Bewegingscommando

De machinecontroller bepaalt hoe ver en hoe snel de plaatsingskop verticaal moet bewegen.

Stap 2: Aandrijver Verwerking

MADDT1105001 ontvangt het commando en berekent de benodigde motoruitvoer.

Stap 3: Motorbeweging

De aandrijving levert gecontroleerde elektrische stroom aan de servomotor, waardoor de Z-as naar de geprogrammeerde positie wordt bewogen.

Stap 4: Encoder Feedback

De motor-encoder stuurt realtime positie-informatie terug naar het servosysteem.

Stap 5: Gesloten Lus Aanpassing

De aandrijving vergelijkt continu de bevolen beweging met de werkelijke motorpositie.

Elk positioneringsverschil wordt automatisch gecorrigeerd.

Stap 6: Voltooiing Positie

Zodra de doelpositie is bereikt, stabiliseert het servosysteem de as en bereidt zich voor op de volgende pick-of-place beweging.

Z-As Werking Tijdens SMT Plaatsing

Een typische plaatsingscyclus omvat:

1. De plaatsingskop beweegt boven de feeder.
2. De Z-as laat de nozzle zakken.
3. De nozzle raakt het component aan of komt er dichtbij.
4. Vacuüm pakt het component op.
5. De Z-as tilt de kop op.
6. Het component wordt geïnspecteerd door het vision-systeem.
7. De kop beweegt naar de PCB-plaatsingspositie.
8. De Z-as laat het component zakken.
9. Het component wordt op de PCB geplaatst.
10. De kop stijgt en begint de volgende cyclus.

Omdat deze bewegingen herhaaldelijk met hoge snelheid plaatsvinden, zijn de servorespons en positioneringsstabiliteit belangrijk voor de productie-efficiëntie.

Typische Fout Symptomen

Hoe Te Kiezen

Het kiezen van de juiste servoaandrijving is bijzonder belangrijk omdat Panasonic MINAS A4 aandrijvingen met vergelijkbare behuizingen verschillende elektrische specificaties en machinefuncties kunnen hebben.

1. Controleer het Volledige Model

Controleer of de originele unit aangeeft:

MADDT1105001

of de basisaanduiding:

MADDT1105

2. Controleer het Samsung Onderdeelnummer

De vereiste referentie voor deze applicatie is:

J3153053A

3. Controleer EP Referentie

Controleer of uw onderhoudsdocumentatie vermeldt:

EP06-900142

4. Controleer de Machine

Verifieer dat de aandrijving vereist is voor:

Samsung SM320

of

Samsung / Hanwha SM321

5. Controleer de As

Specificeer de applicatie als:

Z-As Servo Driver

6. Vergelijk het Aandrijvingslabel

Vergelijk spanning, model, connectoren en identificatie-informatie vóór installatie.

7. Controleer de Bestaande Fout

Een servoalarm betekent niet altijd dat de aandrijving zelf defect is.

Inspecteer:

• Servomotor.
• Encoder kabel.
• Motorkabel.
• Mechanisch Z-as mechanisme.
• Voeding.
• Connectoren.
• Machineparameters.

8. Stuur een Duidelijke Foto

Het verstrekken van een foto van het originele aandrijvingslabel is een van de snelste manieren om compatibiliteit te bevestigen.

Waarom Correcte Matching Belangrijk Is

Onjuiste aandrijvingsselectie kan leiden tot:

• Servoalarmen.
• Motorbesturingsfouten.
• Onjuiste beweging.
• Parameter incompatibiliteit.
• Productie stilstand.
• Connector mismatch.
• Elektrische schade.
• Installatie vertragingen.

Om deze reden mag de selectie nooit alleen gebaseerd zijn op fysiek uiterlijk.

Onderhoud Aanbevelingen

Regelmatig onderhoud kan helpen de levensduur van het servosysteem te verlengen.

Aanbevolen controles omvatten:

Voordelen

Nauwkeurige Z-As Controle

Ondersteunt precieze verticale kop positionering tijdens het oppakken en plaatsen van componenten.

Meerdere Referentienummers

MADDT1105001, MADDT1105, J3153053A en EP06-900142 vereenvoudigen onderdeelidentificatie.

SM320 en SM321 Applicatie

Geschikt voor onderhoud van veelgebruikte Samsung en Hanwha SMT-montagemachines.

MINAS A4 Servo Technologie

Biedt stabiele industriële bewegingscontrole geschikt voor repetitieve SMT-toepassingen.

Verminderde Onderhoud Stilstand

Een correct bijpassende vervanging kan helpen de machine efficiënt weer operationeel te maken.

Nuttig Kritiek Reserveonderdeel

Ideaal voor fabrieken die meerdere SM320 of SM321 machines exploiteren en strategische reserveonderdelenvoorraad aanhouden.

FAQ

V1. Wordt Panasonic MADDT1105001 gebruikt in Samsung SM320 en SM321 machines?

Ja. MADDT1105001 is geassocieerd met het Samsung en Hanwha SM320 en SM321 servosysteem en wordt vaak gekruist met J3153053A en EP06-900142 voor Z-as toepassingen.

V2. Is J3153053A een 30W servoaandrijving?

Ja. Voor de machinespecifieke Samsung-applicatie wordt J3153053A met MADDT1105 geïdentificeerd als de 30W servoaandrijvingsconfiguratie.

V3. Kan MADDT1205001 MADDT1105001 direct vervangen?

Directe vervanging wordt niet aanbevolen zonder verificatie. Verschillende aandrijvingsmodellen kunnen verschillende vermogensklassen, spanningsspecificaties, machine-toewijzingen, connectoren en servoparameters hebben.

V4. Welke informatie moet ik verstrekken vóór het bestellen?

Geef het machine model, het originele Panasonic aandrijvingsmodel, het Samsung onderdeelnummer, de aslocatie, de benodigde hoeveelheid en een duidelijke foto van het originele aandrijvingslabel op.

V5. Kan een Z-as alarm worden veroorzaakt door iets anders dan de servoaandrijving?

Ja. Motorstoringen, encoderkabels, mechanische weerstand, beschadigde connectoren, instabiele voeding, sensoren en onjuiste machineparameters kunnen ook servoalarmen veroorzaken.

Contacteer Ons

Voor snelle productmatching en offerte, gelieve te verstrekken:

• Machine model.
• Aandrijvingsmodel.
• Samsung onderdeelnummer.
• Alternatief onderdeelnummer.
• As positie.
• Benodigde hoeveelheid.
• Duidelijke foto van het aandrijvingslabel.
• Bestemmingsland.

We kunnen helpen bij het verifiëren van het benodigde model vóór de offerte en assisteren bij het matchen van geschikte SMT-reserveonderdelen voor Samsung en Hanwha plaatsingsapparatuur.
