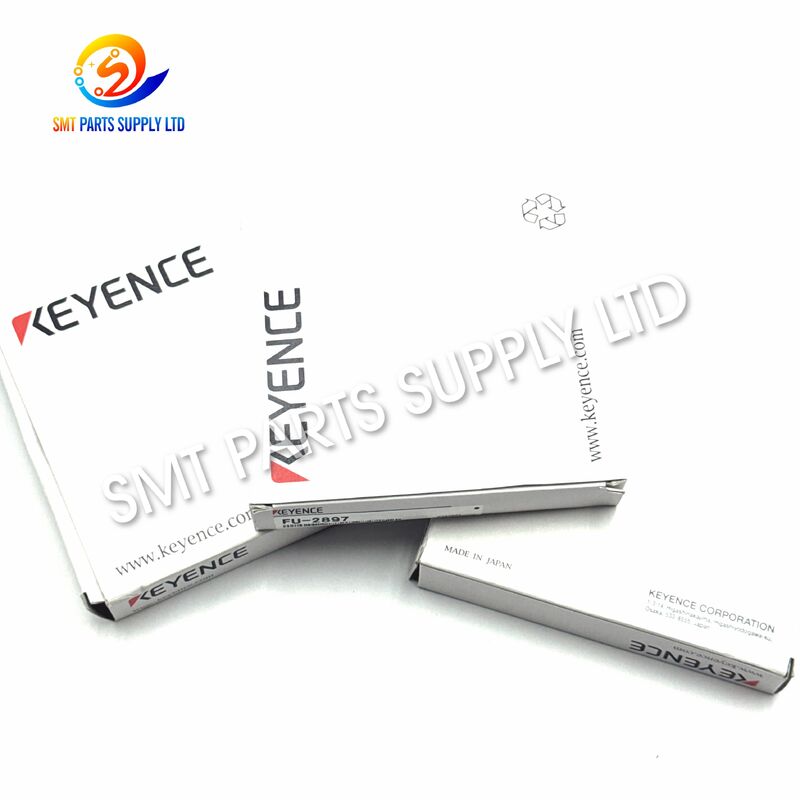

FUJI XS03502 XS03503 KEYENCE FU-2897 Glasvezelsensor voor NXT II

FUJI XS03502 XS03503 KEYENCE FU-2897 glasvezelsensor is ontworpen voor overeenkomstige FUJI NXT II SMT-monterdetectieposities.Het ondersteunt betrouwbare PCB-aanwezigheid en conveyor positie detectie tijdens automatische bord overdracht. Geschikt voor machineonderhoud, vervanging en reserveinventaris. Precies onderdeelnummer en installatiepositie moeten vóór bestelling worden bevestigd.

Volledige productbeschrijving

FU-2897 Optische vezelsensor voor detectie van PCB-conveyoren

Productoverzicht

DeFUJI XS03502 XS03503 KEYENCE FU-2897 Glasvezelsensoris een optisch sensorcomponent dat wordt gebruikt in overeenkomstige toepassingen van FUJI NXT II SMT-pick-and-place-machines.het apparaat helpen bij het identificeren van de aanwezigheid van het bord tijdens geautomatiseerde productie.

Betrouwbare detectie is belangrijk omdat het transportsystem correct moet bepalen wanneer een PCB een specifieke positie bereikt of verlaat voordat de volgende machinevolgorde begint.Als de geïnstalleerde glasvezelsensor besmet raakt, beschadigd, verkeerd uitgelijnd of onstabiel, kan het transport van PCB onverwachts stoppen of alarmen veroorzaken die verband houden met detectie.

Deze sensor is geschikt voor FUJI NXT II machine reparatie, preventief onderhoud, gebruikte apparatuur renovatie en reserveonderdelen inventaris.klanten moeten het bestaande onderdeelnummer bevestigen, machineconfiguratie en installatieplaats voordat een bestelling wordt geplaatst.

De oorzaak

Waarom moet een FUJI NXT II-vezelsensor vervangen worden?

Fibre sensoren werken continu tijdens de SMT-productie.

Typische oorzaken van het falen zijn:

Verontreiniging

Als de vezelspits vuil wordt, kan de lichtdoorstraling verminderen en kan de detectie onstabiel worden.

Mechanische schade

Optische glasvezelkabels zijn relatief slank. Overmatig trekken, verpletteren of buigen tijdens machineonderhoud kan de interne glasvezelstructuur beschadigen.

Verkeerde positie

Zelfs een functionele sensor kan onbetrouwbare resultaten opleveren als het sensoreinde zich van het juiste PCB-detectiepunt verwijdert.

Verouderingscomponenten

In fabrieken die twee of drie ploegen hebben, worden de transportersensoren aanzienlijke uren in gebruik genomen.

De oplossing

Het vervangen van een onstabiele glasvezelsensor door het juiste model kan een betrouwbare PCB-aanwezigheid en positie detectie herstellen.

Voor optimale resultaten moet de vervanging niet alleen gebaseerd zijn op het fysieke uiterlijk.

Aanbevolen vervangingsproces

Voor internationale kopers wordt aanbevolen duidelijke foto's van de bestaande sensor te sturen.volledige vezel assemblage en installatie positie kan de identificatie nauwkeurigheid aanzienlijk verbeteren.

Specificaties

Referentie voor het selecteren van het model

XS03502 en XS03503 zijn verwante FUJI-vezelsensorreferenties, maar mogen niet automatisch als hetzelfde product worden behandeld.

De veiligste aankoopmethode is om het nummer dat al op de machine is geïnstalleerd, te matchen.

Toepassing

FUJI NXT II SMT-monter

De sensor is bestemd voor overeenkomstige detectieposities in FUJI NXT II SMT-productieapparatuur.

De belangrijkste rol ervan is verbonden met het detecteren van de aanwezigheid of beweging van een PCB tijdens automatisch vervoer.

Detectie van PCB-conveyor

Tijdens de normale SMT-productie gaan PCB's door verschillende machinefasen.

Een glasvezelsensor kan op een bepaalde locatie van de vervoerband worden geplaatst om te detecteren of het bord het vereiste punt heeft bereikt.

Zodra de detectie-informatie is ontvangen, kan de machine de geprogrammeerde overdrachtssequentie voortzetten.

Detectie van PCB's

Betrouwbare PCB-aanwezigheidsdetectie helpt bij het voorkomen van onjuiste machine-sequencing.

Als een bord niet correct wordt gedetecteerd, kan het systeem de productie onderbreken omdat de machine niet kan bevestigen of de overdrachtsfase is voltooid.

Reparatie van machines

De XS03502/XS03503 glasvezelsensor kan worden overwogen wanneer technici tijdens het onderhoud van FUJI NXT II een beschadigd, vervuild of onstabiel optisch sensorgedeelte identificeren.

Preventief onderhoud

Onderhoudsteams kunnen verouderde sensoren vervangen voordat ze volledig uitvallen wanneer herhaalde sensoreffecten optreden.

Dit kan helpen onverwachte stilstand te voorkomen tijdens de geplande productie.

Inventaris van onderdelen

Fabrieken die meerdere FUJI NXT II-machines gebruiken, mogen de meest vereiste sensoren op voorraad hebben.

Vezelsensoren zijn relatief kleine onderdelen, maar het ontbreken van een vervanging kan het transport van PCB's stoppen totdat het juiste onderdeel arriveert.

Typische sectoren

Hoe het werkt.

De FU-2897 glasvezelsensor werkt via optische detectie.

Wanneer een PCB of een daarmee samenhangend doel het detectiegebied binnenkomt, verandert de optische toestand.

Het sensorsysteem herkent deze verandering en geeft een signaal dat wordt gebruikt door de machinebesturing.

Basisoperatiesequentie

1PCB komt in het transportgebied.

Het bord beweegt naar de gedefinieerde sensorpositie.

2Het doel bereikt de glasvezelsensor.

De aanwezigheid van PCB's verandert de lichtconditie van het overgedragen of gereflecteerde licht.

3Het sensorsysteem identificeert de verandering.

De optische informatie wordt omgezet in een detectiesignaal.

4De machine ontvangt bevestiging.

Het besturingssysteem herkent dat het PCB de verwachte positie heeft bereikt.

5De volgende operatie begint.

De machine kan volgens haar programma doorgaan met het overbrengen van het bord of het volgende productieproces.

Waarom vezelsensoren geschikt zijn voor SMT-apparatuur

Optische vezels zijn nuttig in compacte SMT-machines omdat het sensorteinde kan worden geïnstalleerd in gebieden met beperkte ruimte.

Hoe te kiezen

1Controleer het originele onderdeelnummer.

Identificeer eerst of het geïnstalleerde onderdeel:

XS03502

of

XS03503

Selecteer niet alleen op basis van het woord "FU-2897".

2Bevestig de machine.

Verstrek de volledige machine-informatie:

Merk:FUJI

Serie:NXT II

Indien beschikbaar, moet ook de machine-module of de positie van de productielijn worden vermeld.

3Bevestig de locatie van de installatie.

Nuttige informatie omvat:

• Transportvoertuig ingang.
• Uitgang van de transportband.
• PCB-transfer sectie.
• Spoor detectie punt.
• Intern transportmechanisme.

Voor verschillende posities kunnen soortgelijke vezelsensoren worden gebruikt.

4Controleer de vezellengte.

De lengte van de vezels is belangrijk.

Een sensor met de correcte optische functie, maar een onjuiste kabellengte, past mogelijk niet in de oorspronkelijke routingpositie.

5. Vergelijk de bestaande component

Voor de installatie vergelijken:

• Deelnummer.
• Vezelvorm.
• Kabellengte.
• Sensor eind.
• Montagepositie.
• Routingrichting.

6Stuur foto's als het nummer onduidelijk is

Voor nauwkeurige identificatie:

Dit is met name nuttig voor oudere machines waar het originele etiket moeilijk te lezen is.

Aanwijzingen voor het bestellen

Voor een snellere offerte dient u de volgende informatie op te stellen:

Duidelijke informatie stelt de leverancier in staat om het product te verifiëren vóór de offerte.

Aanbevelingen voor onderhoud

Houd de vezels schoon

Stof op het detectiepunt kan de detectiestabiliteit verminderen.

Controleer en maak het detectiegebied schoon tijdens regelmatig machineonderhoud.

Vermijd scherp buigen

Buig de glasvezelkabel niet verder dan de normale installatie.

Overmatige buiging kan de optische transmissie beïnvloeden.

Trek niet aan de vezels

Wanneer u het onderdeel verwijdert of installeert, moet u het onderdeel voorzichtig hanteren in plaats van rechtstreeks aan de vezels te trekken.

Controleer uitlijning

Na installatie moet worden gecontroleerd of de sensor correct is uitgelijnd met de PCB-detectiepositie.

Test vóór volledige productie

Na vervanging een PCB-transfertest uitvoeren en de stabiliteit van de detectie bevestigen voordat de machine weer volledig in productie wordt gebracht.

Veelgestelde vragen

Voor welke machine wordt de XS03503 FU-2897 glasvezelsensor gebruikt?

De XS03503 FU-2897 glasvezelsensor wordt gebruikt in overeenkomstige FUJI NXT II SMT-montertoepassingen, voornamelijk voor optische detectie in verband met PCB-conveyor-, spoor- en overdrachtsmechanismen.

Q2. Zijn XS03502 en XS03503 uitwisselbaar?

Deze moeten niet automatisch als uitwisselbaar worden beschouwd. Het zijn afzonderlijke FUJI referenties.lengte van de vezels en plaats van de installatie vóór aankoop.

Wat is de belangrijkste functie van deze sensor?

De detectie-informatie ondersteunt de automatische transportreeks en helpt de machine bij het coördineren van PCB-overdracht tijdens SMT-productie.

V4. Welke informatie is vereist voordat u een bestelling plaatst?

Geef het FUJI-machinemodel, het originele onderdeelnummer, de vereiste hoeveelheid, de plaats van installatie en duidelijke foto's van de bestaande sensor.

Q5. Kan dit product als onderhoudsonderhoudsonderdeel worden gekocht?

Ja, glasvezelsensoren zijn praktische onderhoudsonderdelen voor fabrieken die FUJI NXT II-machines gebruiken, vooral wanneer de continue productie een snelle vervanging van de apparatuur vereist.

Neem contact met ons op

Ik heb een vervanger nodig.FUJI XS03502, XS03503 of KEYENCE FU-2897 glasvezelsensorvoor je NXT II machine?

Stuur ons uwonderdeelnummer, machinemodel, hoeveelheid en originele sensorfoto'sWe kunnen helpen bij de identificatie van het product vóór de offerte en helpen het risico op het kopen van een onjuiste sensor te verminderen.

Wij ondersteunen de eisen vooreenmalige vervangende onderdelen, onderhoudsvoorraad en partij SMT-reservedelen.

Stuur uw vraag naar:prijs, beschikbaarheid, conditiemogelijkheden, doorlooptijd en verzendinformatie.
