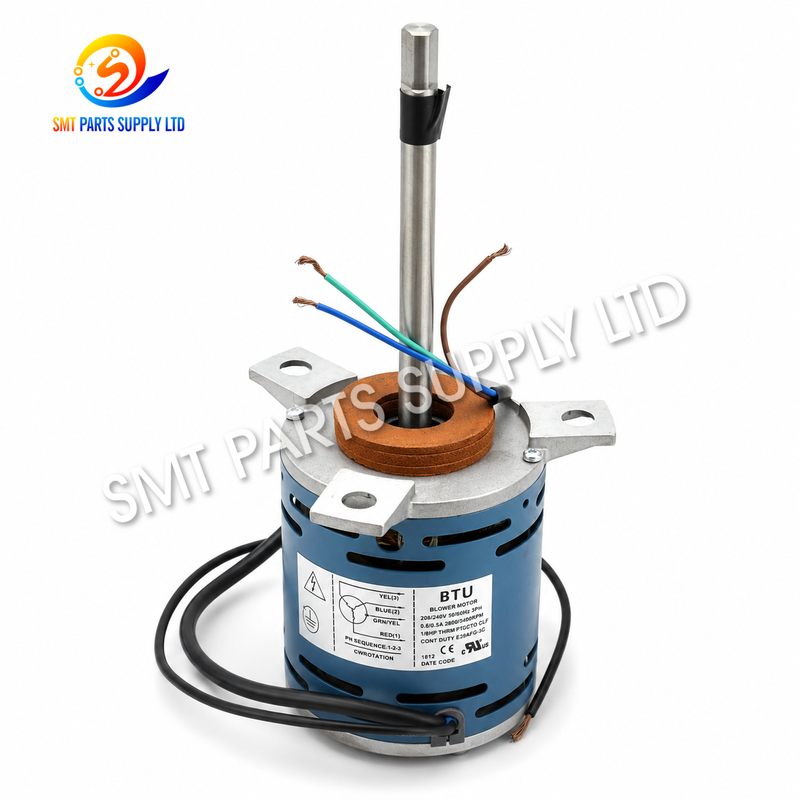

ElectroCraft E39AFG-3C 5209822 BTU Reflow Oven Heteluchtmotor

Elektromotor E39AFG-3C 5209822 BTU

DeElektromotor E39AFG-3C 5209822 BTUis een industriële inductiemotor die wordt gebruikt om de warmluchtcirculatieblazer in compatibele BTU-reflow soldeerovens aan te drijven.208/240V wisselstroom, driefasige werking, 50/60Hz, met ongeveer1/8 pken een hoge rotatiesnelheid die geschikt is voor continu circulerende toepassingen.

Tijdens SMT-reflowsoldering is een gecontroleerde luchtstroom essentieel om de warmte gelijkmatig door elke verwerkingszone over te brengen.De E39AFG-3C motor zorgt voor de mechanische rotatie die vereist is door de blaasmachineHet is geschikt voor onderhouds- vervanging, preventieve inventarisatie van onderdelen en reparatie toepassingen waar modelE39AFG-3Cof onderdeelnummer5209822overeenkomt met de bestaande installatie.

Voor een nauwkeurige vervanging moeten kopers vóór de bestelling het motorplaatje, de spanning, de asdimensies, de montagepositie, de bedrading en het originele ovenmodel bevestigen.

De oorzaak

Waarom een warmluchtmotor voor een terugstroomoven vervangen moet worden

Terugstroomovens werken vaak gedurende lange productiecycli onder verhoogde temperatuuromstandigheden.

Veel voorkomende oorzaken zijn:

Typische onderhoudsverschijnselen kunnen zijn abnormaal lawaai, overmatige trillingen, verminderde luchtstroom, onstabiele motortoerental, oververhitting, trage start of volledig falen van de rotatie.

Deze symptomen moeten zorgvuldig worden gecontroleerd, omdat luchtstroomproblemen ook kunnen ontstaan door het blaaswiel, de verwarmer, het filter, de luchtleiding, de elektriciteitsvoorziening of het besturingssysteem.

De oplossing

De- Het is niet de bedoeling.een praktische vervangingsoplossing biedt wanneer de oorspronkelijke reflowovenmotor het einde van zijn levensduur heeft bereikt of niet langer een betrouwbare circulatie biedt.

Een correcte vervanging van de motor helpt de mechanische aandrijving van het blaasysteem te herstellen en ondersteunt een normale ovenluchtstroom.

Vervangende voordelen

• Helpt om een stabiele rotatie van de blazer te herstellen.
• Ondersteunt continue circulatie van hete lucht.
• Vermindert problemen veroorzaakt door versleten motorlagers.
• Geschikt voor preventief onderhoud.
• Duidelijke identificatie van model en deelnummer.
• Vergemakkelijkt de aankoop van onderhoud.
• Geschikt voor industriële SMT-productieomgevingen.
• Het helpt onverwachte oventijd te verminderen.

Het vervangende voertuig moet altijd overeenkomen met de oorspronkelijke elektrische en mechanische configuratie.

Specificaties

Belangrijkste identificatiegegevens

Een motor met vergelijkbare uiterlijke afmetingen mag niet automatisch als uitwisselbaar worden beschouwd.

Toepassing

De warmluchtmotor E39AFG-3C is voornamelijk bestemd voor het circulatiesysteem van compatibele motoren.Buitenslagsoldeerovens BTU.

Typische toepassingen zijn:

SMT-PCB-assemblagelijnen

Gebruikt in reflowovens die zijn geïnstalleerd na pick-and-place-apparatuur voor reflow van soldeerpasta.

Elektronische industrie

Geschikt voor productieomgevingen:

• Automobiele elektronica.
• Consumentenelektronica.
• Industriële besturingsborden.
• Communicatieproducten.
• LED-assemblages.
• Energie-elektronica.
• Elektronische modules.
• EMS-producten op contractbasis.

Onderhoud van de reflowoven

Het kan worden bewaard als onderhoudsreserve voor fabrieken die compatibele BTU-herstroomovens gebruiken.

Projecten voor het repareren van machines

Geschikt voor vervanging wanneer de bestaande motor last heeft van lagerschade, elektrische storing, onstabiele snelheid of mechanische achteruitgang.

Hoe het werkt.

1Driefasig vermogen geeft de motor energie.

De E39AFG-3C werkt met een driefasige wisselstroomtoevoer.

2De schacht drijft de blazer.

De roterende motoras is mechanisch verbonden met de bijbehorende circulatieblazer of ventilator.

3De blaas beweegt lucht.

De blazer duwt proceslucht door het interne circulatiepad van de reflowoven.

4Lucht gaat door het verwarmingsgebied.

Verwarmingselementen verhogen de luchttemperatuur volgens de instellingen van elke terugstroomzone.

5Verwarmde lucht circuleert rond het PCB.

De circulerende lucht draagt thermische energie over naar het PCB, de componenten en de soldeerpasta wanneer het bord door de oven gaat.

6. Continu draaien ondersteunt thermische stabiliteit

Een stabiele rotatie van de blazer draagt bij tot herhaalbare convectie en voorspelbare warmteoverdracht.

De motor zelf regelt de temperatuur niet, maar werkt samen met de ovenverwarming, sensoren, regelaars, blazers en luchtleidingen.

Systeemrelatie

Daarom moet motorische diagnose worden gecombineerd met inspectie van het volledige bloedsomloopstelsel.

Hoe te kiezen

1Bevestig het exacte model.

Controleer of op het originele motorplaatje staat:

E39AFG-3C

De identificatie van het model dient het eerste vergelijkingspunt te zijn.

2Bevestig deel nummer.

Controleer of de machinedocumentatie of het bestaande reserveonderdeel verwijst naar:

5209822

3Controleer de spanning.

De vereiste referentie is:

208/240V wisselstroom

Een andere nominale spanning mag niet worden geïnstalleerd zonder technische bevestiging.

4Controleer de frequentie.

Bevestig:

50/60 Hz.

De frequentie beïnvloedt direct de werkingssnelheid van de inductiemotor.

5Bevestig de driefasen stroom.

De motor is bedoeld voor een driefasige elektrische configuratie.

6Vergelijk de motor snelheid.

De referentiesnelheid is ongeveer:

2800/3400 RPM

Een groot verschil in snelheid kan de luchtstroom van de blazer en de werking van de oven beïnvloeden.

7Vergelijk de Schacht.

Controleer:

• De diameter van de as.
• Schachtlengte.
• Ontwerp van de schacht.
• Blower aansluiting.
• Rotatierichting.

8. Vergelijk de afmetingen van de montage

Controleer:

• Montage-gat afstand.
• Motorgrootte.
• Beugelstructuur.
• Installatie oriëntatie.

9. Verstrek machine-informatie

Voor een efficiëntere bevestiging:

Het verstrekken van deze gegevens kan het risico op het bestellen van een foutieve motor verminderen.

Veel voorkomende vervangingsverschijnselen

Abnormaal motorgeluid

Het slijpen of metaalgeluid kan wijzen op verslechtering van het lager.

Toenemende trillingen

Controleer de balans van de motor, as, montage en blazer.

Verminderde luchtstroom

Een motor met een onstabiele of verminderde snelheid kan de bloedsomloop beïnvloeden.

Oververhitting van de motor

Mogelijke oorzaken zijn mechanische weerstand, onjuiste spanning, slijtage van lagers of elektrische problemen.

Niet beginnen

Controleer de stroomvoorziening, de faseconditie, de bedrading, de motorwinding en de mechanische belasting voordat u deze vervangt.

Aanbevelingen voor onderhoud

Regelmatige inspectie kan helpen om motorverschuivingen op te sporen voordat de productie wordt onderbroken.

Onderhoud en elektrische werkzaamheden moeten door gekwalificeerde technici worden uitgevoerd volgens de toepasselijke veiligheidsprocedures voor apparatuur.

Waarom nauwkeurige vervanging belangrijk is

Het selecteren van een reflowovenmotor alleen op basis van het uiterlijk kan leiden tot een onjuiste aankoop.

Twee soortgelijke motoren kunnen verschillen in:

• Spanning.
• De huidige.
• Fase.
• Frequentie.
• Snelheid.
• Uitgangsvermogen.
• De diameter van de as.
• Schachtlengte.
• Rotatierichting.
• Montagepatroon.
• Elektrische aansluiting.

Daarom is de combinatie van- Het gaat om de E39AFG-3C.en5209822moet samen met de fysieke motorconfiguratie worden gecontroleerd.

Veelgestelde vragen

Q1. Waar wordt de ElectroCraft E39AFG-3C 5209822 voor gebruikt?

Het wordt gebruikt om de warmluchtcirculatieblazer in compatibele BTU-reflowovens aan te drijven en helpt bij het handhaven van een continue luchtstroom door de thermische verwerkingszones tijdens de SMT-PCB-soldeerproductie.

V2. Welke elektrische specificaties dienen te worden gecontroleerd alvorens te bestellen?

Controleer 208/240V wisselstroom, 50/60Hz, driefase werking, ongeveer 1/8 pk uitgang en de originele motornaambordspesificaties voordat u de vervangende motor koopt.

K3: Is deze motor geschikt voor elke BTU-oven?

BTU-ovens kunnen verschillende motorconfiguraties gebruiken, afhankelijk van het model en de herziening van de machine.elektrische specificatie en machine-informatie.

V4. Welke informatie moet ik sturen voor de bevestiging van de verenigbaarheid?

Gelieve E39AFG-3C, onderdeelnummer 5209822, vereiste hoeveelheid, ovenmodel, machineserienummer, motorplaatfoto, schachtfoto en installatiefoto's indien mogelijk te verstrekken.

Q5. Wanneer moet de warmluchtmotor worden vervangen?

Het kan nodig zijn om het lager te vervangen wanneer bij de inspectie wordt vastgesteld dat het lager lawaai, overmatige trillingen, oververhitting, onstabiele rotatie, lage snelheid van de blazer,elektrische storing of onmogelijkheid om te starten tijdens normale werking van de oven.

Neem contact met ons op

Voor de prijs, voorraadbeschikbaarheid, leveringsschema of bevestiging van de verenigbaarheid kunt u deproductmodel, onderdeelnummer, vereiste hoeveelheid en originele motorfoto's.

Voor BTU-onderhoudsprojecten voor reflowovens kan het verstrekken van het ovenmodel en het serienummer van de machine bijdragen tot een betere nauwkeurigheid van de identificatie van het reserveonderdeel.Grote hoeveelheden en onderhoudsreserven kunnen ook worden geciteerd volgens uw inkoopplan.
