48228001 Y-as motorsturing voor Universele AI-machines

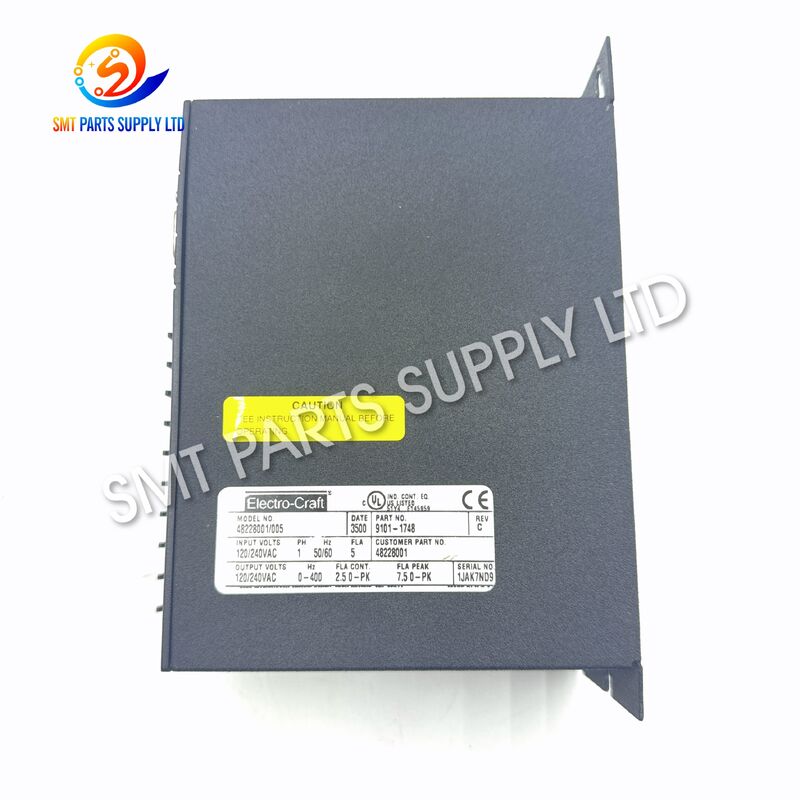

De Electro-Craft 48228001 servo-versterker, ook aangeduid met 9101-1748, is een industrieel bewegingsbesturingscomponent dat wordt gebruikt in Universal AI-apparatuur. Beschikbare service- en onderdelreferenties identificeren 48228001 als een Electro-Craft-versterker voor Universal Instruments-apparatuur, terwijl AI-machineonderdelreferenties het beschrijven als een servo-versterker die wordt gebruikt voor X-Y-asbesturing. De versterker ontvangt besturingscommando's van het bewegingsbesturingssysteem van de machine en regelt de elektrische stroom die aan de bijbehorende servomotor wordt geleverd, waardoor gecontroleerde asversnelling, positionering, beweging en stopzetting mogelijk zijn.

Voor verouderende Universal-invoegapparatuur heeft de toestand van de servo-versterker direct invloed op de asstabiliteit en de beschikbaarheid van de machine. Een beschadigde of instabiele versterker kan positioneringsalarmen, onderbroken beweging, abnormale motorrespons of het falen van de gecontroleerde as om te initialiseren veroorzaken. Het vervangen van de versterker door het juiste onderdeelnummer en een revisie-compatibele eenheid kan betrouwbare beweging herstellen zonder onnodig andere mechanische assemblages te vervangen.

Servo-versterkers werken continu onder elektrische en thermische belasting. Na lange productieriodes kunnen elektronische componenten, connectoren, koelcomponenten en stroomcircuits geleidelijk verslechteren.

Typische machineproblemen die verband houden met het as-aandrijfsysteem kunnen omvatten:

Een servoalarm betekent niet automatisch dat de versterker defect is. De motor, encoder, bedrading, connectoren, voeding, bewegingsbesturingskaart en mechanische as moeten ook worden geïnspecteerd voordat deze wordt vervangen.

De 48228001 servo-versterker biedt een praktische vervangingsoptie wanneer de originele aandrijving die in compatibele Universal AI-machines is geïnstalleerd, defect raakt.

Het component is ontworpen om te werken als onderdeel van het gesloten-lus servo-besturingssysteem van de machine. Het converteert het commando van de bewegingscontroller naar gecontroleerde motorvermogen en reageert op feedback van het as-systeem.

Correcte vervanging kan helpen herstellen:

• Stabiele Y-as of toepasselijke X-Y-asbeweging.
• Gecontroleerde acceleratie en deceleratie.
• Nauwkeurige machine-aspositionering.
• Herhaalbare positionering van componentinvoeging.
• Betrouwbare machine-initialisatie.
• Stabiel productiecyclusbedrijf.
• Verminderde onverwachte asgerelateerde stilstand.
• Voortgezet gebruik van bestaande Universal AI-productieapparatuur.

Vóór installatie moet de originele eenheid zorgvuldig worden vergeleken met de vervanging voor onderdeelnummer, referentiemodel, connectorindeling, elektrische specificatie en revisie.

Beschikbare industriële onderdelreferenties identificeren 48228001 als een Electro-Craft servo-versterker geassocieerd met Universal Instruments-apparatuur. Eén AI-apparatuurreferentie vermeldt het als AMP; SERVO; DC; 7.5A; 2.5A voor een 6380B X-Y-asapplicatie, terwijl reparatie-serviceverwijzingen onderdeelnummer 48228001 associëren met Electro-Craft referentie 9101-1748.

*Elektrische ratings en machineconfiguratie moeten altijd worden geverifieerd aan de hand van het originele naamplaatje van de versterker en de apparatuurdocumentatie voordat u bestelt. De 7.5A/2.5A en 6380B X-Y-as verwijzingen zijn gedocumenteerd in beschikbare industriële onderdelijsten.

De 48228001 is bedoeld voor industriële machinebewegingsbesturingsservice in plaats van algemene motorbediening. Het is met name relevant voor het onderhoud van oudere Universal AI automatische invoegproductieapparatuur.

Typische gebruikers zijn onder meer:

• Elektronica assemblagefabrieken.
• Productielijnen voor doorlopende componenten.
• EMS-productiefaciliteiten.
• Onderhoudsafdelingen van Universal AI-apparatuur.
• Industriële reparatiebedrijven voor elektronica.
• Bedrijven die gebruikte apparatuur opknappen.
• Distributeurs van reserveonderdelen.
• Fabriekstechnische teams die legacy-invoegapparatuur onderhouden.

De Universal AI-machinecontroller bepaalt waar de machine-as moet bewegen volgens de geprogrammeerde productiesequentie.

De controller stuurt het vereiste bewegingscommando naar het servo-aandrijfsysteem.

De 48228001 servo-versterker regelt de elektrische stroom die de bijbehorende motor nodig heeft.

In plaats van de motor simpelweg aan en uit te schakelen, regelt de aandrijving de motorrespons volgens het machinecommando.

De servomotor zet de geregelde elektrische output om in mechanische rotatie, waardoor de bijbehorende machine-as wordt verplaatst via het mechanische transmissiesysteem.

Feedbackapparaten in het servo-systeem rapporteren de werkelijke motor- of asbeweging aan de controller.

De machine vergelijkt de werkelijke beweging met de bevolen beweging.

Als er een verschil is tussen de bevolen en de werkelijke beweging, past het servo-systeem de motorwerking aan totdat de vereiste positie is bereikt.

Deze gesloten-lus werking zorgt voor de gecontroleerde beweging die vereist is door automatische invoegapparatuur.

Omdat de versterker slechts één element van deze besturingslus is, moet bij het oplossen van problemen het hele systeem worden geëvalueerd in plaats van de aandrijving te vervangen op basis van een asalarm.

Een defecte of verouderde servo-versterker kan verschillende symptomen veroorzaken, afhankelijk van de toestand van de machine.

• Y-as beweegt niet tijdens initialisatie.
• Asbeweging stopt plotseling tijdens productie.
• Herhaalde servo-alarmen treden op.
• Motorrespons wordt intermitterend.
• Asversnelling wordt onregelmatig.
• Machine kan de homing-sequentie niet voltooien.
• Positionering wordt instabiel.
• Motor ontvangt geen effectieve aandrijfoutput.
• Machine draait na herstart, maar faalt later opnieuw.
• Servo-versterker werkt abnormaal bij warmte.

Deze symptomen kunnen ook afkomstig zijn van andere componenten. Daarom moeten technici de voedingsspanning, motorconditie, encoderfeedback, connectoren, bedrading, ascontroller en mechanische weerstand controleren voordat de versterker als het defecte component wordt bevestigd.

Voor fabrieken die nog steeds Universal AI-machines exploiteren, is het vervangen van een individuele servo-versterker vaak praktischer dan het vervangen van de complete machine alleen vanwege een asbesturingsfout.

Het bewaren van een compatibele 48228001 reserve kan onderhoudsteams in staat stellen sneller te reageren wanneer een aandrijving onverwacht faalt.

Veel volwassen invoeglijnen blijven productief, maar de beschikbaarheid van oudere elektrische componenten kan steeds belangrijker worden voor onderhoudsplanning.

Een geteste vervangende eenheid kan ook nuttig zijn wanneer technici moeten bepalen of een bestaand asprobleem afkomstig is van de versterker of een ander deel van het servo-systeem.

De selectie moet gebaseerd zijn op de originele geïnstalleerde eenheid, niet alleen op het merk van de machine.

Controleer of de originele eenheid toont:

48228001

Het matchen van onderdeelnummers is de eerste stap bij het identificeren van de juiste vervanging.

Indien beschikbaar, vergelijk de Electro-Craft referentie:

9101-1748

Geef het exacte Universal AI-machinemodel op.

Beschikbare onderdelreferenties associëren 48228001 met Universal AI-apparatuur en identificeren een toepassing in het 6380B X-Y-as-systeem.

Specificeer of de versterker is geïnstalleerd op:

• Y-as,
• X-as,
• X-Y bewegingssysteem,
• of een andere machinepositie.

Ga er niet van uit dat elke machineconfiguratie dezelfde versterker op precies dezelfde locatie gebruikt.

Controleer:

• Ingangsspecificatie.
• Output/stroomrating.
• Connectorindeling.
• Model-etiket.
• Revisie-informatie.
• Fabrikantreferentie.
• Origineel machineonderdeelnummer.

Voor legacy servo-elektronica zijn foto's van het volgende nuttig:

Afhankelijk van beschikbaarheid kunnen kopers een ongebruikte, gereviseerde, geteste of vervangende eenheid nodig hebben. De conditie moet duidelijk worden bevestigd vóór verzending.

Geef zoveel mogelijk informatie op voordat u een offerte aanvraagt:

Het verstrekken van volledige informatie vermindert het risico op het selecteren van een incompatibele revisie en maakt snellere technische bevestiging mogelijk.

De 48228001 is een servo-versterker die wordt gebruikt in het bewegingsbesturingssysteem van compatibele Universal AI-apparatuur. Het regelt de elektrische stroom die aan de servomotor wordt geleverd, zodat de gecontroleerde machine-as kan versnellen, bewegen, positioneren en stoppen volgens de commando's van de machinecontroller.

Het wordt vaak vermeld in AI-reserveonderdelreferenties als een Y-as servo-versterker, terwijl een andere gedetailleerde Universal AI-onderdelreferentie 48228001 identificeert als een DC servo-versterker die wordt gebruikt voor de X-Y-as van een 6380B-configuratie. Daarom moet de werkelijke installatiepositie worden bevestigd vanuit de originele machine en versterker voordat u bestelt.

Ja. Industriële reparatie- en reserveonderdelreferenties identificeren Universal Instruments onderdeelnummer 48228001 als een Electro-Craft versterker met referentie 9101-1748. Het originele etiket van de eenheid moet nog steeds worden gecontroleerd om de revisiecompatibiliteit te bevestigen.

Diagnose wordt eerst aanbevolen. Servo-alarmen kunnen ook voortkomen uit problemen met de motor, encoder, kabel, connector, controller, voeding of mechanische as. Het bevestigen van de bron van de fout vóór vervanging helpt onnodige componentvervanging te voorkomen.

Geef het onderdeelnummer, het Universal AI-machinemodel, de aspositie, de hoeveelheid en duidelijke foto's van het originele naamplaatje en de connectoren van de versterker op. Dit maakt het mogelijk om de configuratie en compatibiliteit te controleren vóór offerte en verzending.

Op zoek naar een Electro-Craft 48228001 / 9101-1748 servo-versterker voor uw Universal AI-machine?

Stuur ons uw machinemodel, vereiste hoeveelheid, originele versterkerfoto's en naamplaatje-informatie. We kunnen helpen bij het bevestigen van de onderdeelconfiguratie vóór offerte en het verstrekken van informatie over beschikbaarheid, conditie, levertijd en verzending.

Voor dringende machineonderhoudsvereisten, neem de huidige machinefoutbeschrijving en installatiepositie op, zodat de gevraagde servo-versterker efficiënter kan worden gecontroleerd.
