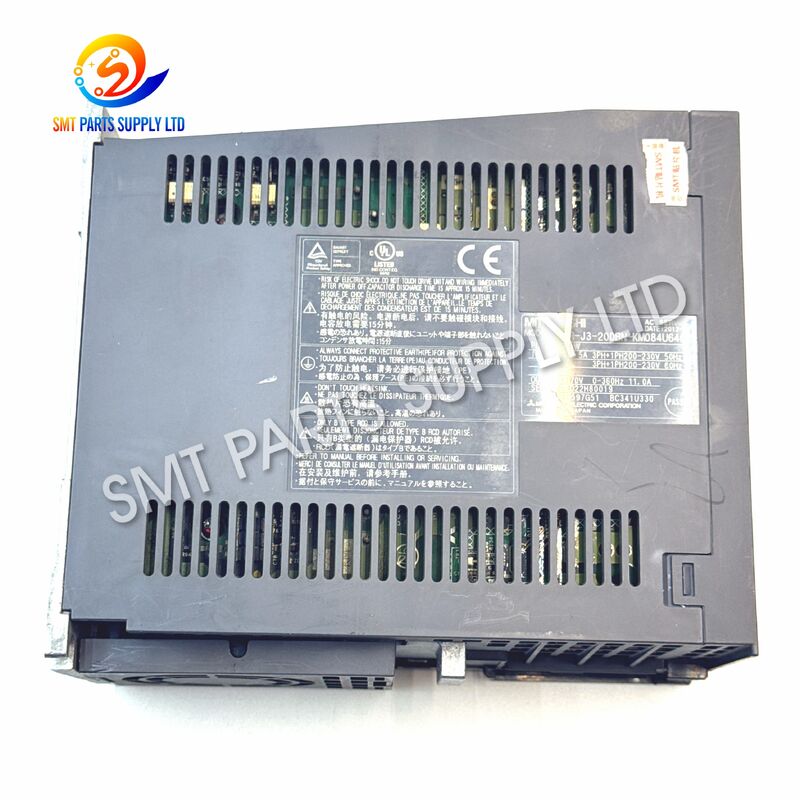

JUKI FX-3R Y Servoversterker MR-J3-200BN-KM084U646 40104696

DeJUKI 40104696 MR-J3-200BN-KM084U646 Y Servoversterkeris een servoaandrijving van 2 kW, ontworpen voor het Y-as bewegingssysteem van JUKI FX-3R en FX-3RA SMT plaatsingsmachines. De volledige modelidentificatie, inclusief deKM084U646-achtervoegsel, is belangrijk bij het selecteren van een vervanging, omdat vergelijkbare MR-J3-servoversterkers verschillende machinespecifieke configuraties of astoepassingen kunnen gebruiken. Referenties van industriële onderdelen identificeren 40104696 specifiek als de FX-3R/FX-3RA Y-as 2kW-versterker.

De eenheid is gebaseerd op die van Mitsubishi ElectricMELSERVO-J3 MR-J3-200BN-platform. De standaard MR-J3-200BN heeft een vermogen van 2 kW, maakt gebruik van SSCNET III-communicatie, behoort tot de 200V-klasse en is ontworpen voor krachtige servobesturing.

Voor SMT-fabrieken die machines uit de JUKI FX-serie onderhouden, is deze versterker een belangrijk reserveonderdeel voor het oplossen van problemen met Y-as-servo-alarmen, bewegingsstoringen, onstabiele positionering of stilstand van de versterker-gerelateerde machine.

Oorzaak

Servoversterkers werken continu tijdens de SMT-productie en regelen herhaaldelijk de snelheid, het koppel, de versnelling, de vertraging en de positionering van de servomotor. Lange bedrijfsuren in combinatie met elektrische en omgevingsomstandigheden kunnen uiteindelijk leiden tot problemen met het servosysteem.

Veelvoorkomende oorzaken waarvoor inspectie of vervanging nodig is, zijn onder meer:

• Langdurige blootstelling aan hitte in de elektrische kast.
• Slechte ventilatie of geblokkeerde koelluchtstroom.
• Abnormale ingangsspanning of onstabiele stroomomstandigheden.
• Veroudering van interne elektronische componenten.
• Losse motor-, encoder- of communicatieverbindingen.
• Beschadigde servomotorkabels.
• Overmatige mechanische weerstand op de Y-as.
• Communicatieproblemen tussen de bewegingscontroller en versterker.
• Onjuiste aarding of elektrische ruis.
• Eerdere reparaties met een incompatibele versterkerversie.

Een servo-alarm betekent niet automatisch dat de versterker zelf defect is. De motor, kabels, controller, communicatienetwerk en mechanische as moeten ook worden geïnspecteerd voordat de eenheid wordt vervangen.

Oplossing

Wanneer het oplossen van problemen een versterkergerelateerde storing bevestigt, moet de juiste vervanging zo goed mogelijk overeenkomen met de originele machineconfiguratie.

Controleer voor deze toepassing de volgende identificatie:

Door het volledige onderdeelnummer en het volledige achtervoegsel van de versterker te gebruiken, verkleint u het risico dat u een onjuiste X-asversie of een andere visueel vergelijkbare MR-J3-servoaandrijving bestelt.

Vóór de installatie moeten technici ook de Y-asmotor, motorkabel, feedbackverbindingen, communicatiekabel, aarding, voeding en mechanische beweging inspecteren. Het corrigeren van externe problemen voordat u de vervangende versterker installeert, kan herhaalde alarmen helpen voorkomen.

Specificaties

Productspecificaties

Het standaard Mitsubishi MR-J3-200BN-platform wordt gespecificeerd als een2 kW SSCNET III servoversterkermet driefasige AC 200–230V hoofdcircuitingang, driefasige AC 170V servo-uitgang, 11A nominale uitgangsstroom en sinusvormige PWM/stroomregeling. Dit zijn basismodelspecificaties; het machinespecifiekeDe KM084U646-versie moet vóór vervanging altijd worden gecontroleerd aan de hand van het originele typeplaatje.

Basis MR-J3-200BN Technische referentie

Gerelateerde vergelijking van servoversterkers

Onderdelenreferenties onderscheiden zich40104696 / KM084U646 als Y-asversieEn40104695 / KM084U645 als X-asversievoor FX-3R/FX-3RA-apparatuur. Een soortgelijk uiterlijk of een identiek vermogen mag daarom niet als enige selectiecriterium worden gebruikt.

Belangrijk:Deze modellen mogen niet als automatisch uitwisselbaar worden beschouwd. Controleer altijd het machinemodel, de as, het JUKI-onderdeelnummer, het volledige servomodel, de connectorconfiguratie en het originele versterkerlabel.

Sollicitatie

De JUKI 40104696 servoversterker wordt voornamelijk gebruikt in het Y-as bewegingscontrolesysteem van compatibele JUKI SMT-plaatsingsapparatuur.

Typische toepassingen

Tijdens de normale productie voert de plaatsingsmachine herhaaldelijk hogesnelheidsbewegingen en positioneringscycli uit. De servoversterker levert gecontroleerd elektrisch vermogen aan de overeenkomstige servomotor volgens opdrachten van het machinebesturingssysteem.

Dit maakt de versterker bijzonder belangrijk in fabrieken die auto-elektronica, consumentenelektronica, industriële besturingskaarten, communicatieapparatuur, LED-producten, vermogenselektronica en andere PCB-assemblages produceren.

Hoe het werkt

De servoversterker functioneert tussen de machinebewegingscontroller en de servomotor.

Eerst berekent de machinebesturing de benodigde beweging van de Y-as volgens het plaatsingsprogramma. Positie-, snelheids-, acceleratie- en timingcommando's worden vervolgens via het servobesturingsnetwerk verzonden.

Het MR-J3-B-platform ondersteuntSSCNET III optische communicatie, dat Mitsubishi ontwierp voor snelle gesynchroniseerde servocommunicatie en verbeterde weerstand tegen elektrische ruis.

Na ontvangst van het bewegingscommando regelt de versterker de elektrische output die aan de servomotor wordt geleverd. De motor drijft vervolgens het mechanische Y-assysteem aan.

Met encoderfeedback kan het besturingssysteem de opgedragen beweging vergelijken met de daadwerkelijke motorbeweging. Het servosysteem corrigeert voortdurend het verschil, waardoor de machine een herhaalbare positionering kan bereiken tijdens het plaatsen van componenten.

De algemene controlevolgorde is:

Bewegingscontroller → Servocommunicatie → Servoversterker → Servomotor → Mechanische Y-as → Encoderfeedback

Als de versterker opdrachten niet correct kan verwerken of het motorvermogen niet kan regelen, kan de machine servo-alarmen genereren, de as niet inschakelen of de beweging van de Y-as stoppen.

Hoe te kiezen

1. Zorg ervoor dat het JUKI-onderdeelnummer overeenkomt

De voorkeursidentificatie voor dit product is:

40104696

Bestel niet alleen op uiterlijk.

2. Controleer het volledige model

Bevestig de volledige markering:

MR-J3-200BN-KM084U646

Het achtervoegsel is belangrijk omdat aangepaste MR-J3-versies verschillende toepassingen kunnen hebben.

3. Bevestig de machine

Dit product is geïdentificeerd voor:

JUKI FX-3R / FX-3RA.

4. Bevestig de as

Deze versie wordt gebruikt voor deY-as.

Verwar het niet met40104695 MR-J3-200BN-KM084U645, die wordt geïdentificeerd voor de X-astoepassing.

5. Bevestig het vermogen

De benodigde capaciteit is:

2kW

De standaard MR-J3-200BN-basisversterker wordt door Mitsubishi ook gespecificeerd als een 2 kW-model.

6. Vergelijk het originele typeplaatje

Voordat u bestelt, dient u een duidelijke foto van de bestaande versterker te verstrekken waarop te zien is:

• Volledig modelnummer.
• JUKI-onderdeelnummer.
• Machinemodel.
• Vermogen.
• Connectorgebied.
• Bestaande labelinformatie.

7. Controleer het complete servosysteem

Als de machine herhaalde servo-alarmen heeft, inspecteer dan de motor, kabels, connectoren, communicatiesysteem, koelconditie, voeding en mechanische as voordat u de versterker vervangt.

Veelgestelde vragen

Q1: Voor welke machine wordt JUKI 40104696 gebruikt?

De 40104696 MR-J3-200BN-KM084U646 is geïdentificeerd als een 2 kW Y-as servoversterker voor JUKI FX-3R en FX-3RA SMT-plaatsingsmachines. Controleer altijd het originele versterkerlabel voordat u bestelt.

Vraag 2: Is MR-J3-200BN-KM084U646 een servoversterker van 2 kW?

Ja. De toepassingsspecifieke eenheid wordt vermeld als 2 kW, terwijl Mitsubishi het standaard MR-J3-200BN-basisplatform officieel specificeert als een 2 kW, 200V-klasse SSCNET III-servoversterker.

Vraag 3: Kan MR-J3-200BN MR-J3-200BN-KM084U646 rechtstreeks vervangen?

Het basismodel alleen mag niet worden gebruikt om de compatibiliteit te bevestigen. Het volledige achtervoegsel KM084U646, JUKI-onderdeelnummer 40104696, machinemodel, Y-astoepassing, connectoren en originele naamplaatje moeten allemaal worden gecontroleerd voordat ze worden vervangen.

Vraag 4: Welke problemen kunnen duiden op een fout in de servoaandrijving van de Y-as?

Mogelijke symptomen zijn onder meer servo-alarmen, het onvermogen om de Y-as in te schakelen, abnormale bewegingen, het periodiek stoppen van de machine, instabiliteit van de positionering, communicatiefouten of volledig verlies van de beweging van de Y-as. Motor-, kabel-, stroom- en mechanische problemen moeten ook worden geïnspecteerd.

Q5: Welke informatie is nodig voor een offerte?

Gelieve op te geven40104696,MR-J3-200BN-KM084U646, machinemodel, benodigde hoeveelheid, voorkeursconditie, land van bestemming en een duidelijke foto van het originele naamplaatje van de versterker. Deze informatie helpt ons het juiste onderdeel te bevestigen vóór de offerte.

III. Neem contact met ons op

Neem contact met ons op

Op zoek naar eenJUKI 40104696 MR-J3-200BN-KM084U646 2kW Y-servoversterkervoor uw FX-3R of FX-3RA SMT-machine?

Stuur ons uwonderdeelnummer, compleet servomodel, machinemodel, aantal en originele naamplaatjefotovoor compatibiliteitsbevestiging en offerte.

Wij leveren SMT-machineonderdelen voor onderhoud van apparatuur, reparatie van productielijnen, inventaris van reserveonderdelen en vereisten voor machinerenovatie.

Voor een snellere service, vermeld dan:

Onderdeelnummer:40104696
Model:MR-J3-200BN-KM084U646
Machine:JUKI FX-3R / FX-3RA
Sollicitatie:Y-as
Capaciteit:2kW
Hoeveelheid:Vereiste hoeveelheid

Neem contact met ons op voorbeschikbaarheid, conditieopties, doorlooptijd, verpakking en offerte.
