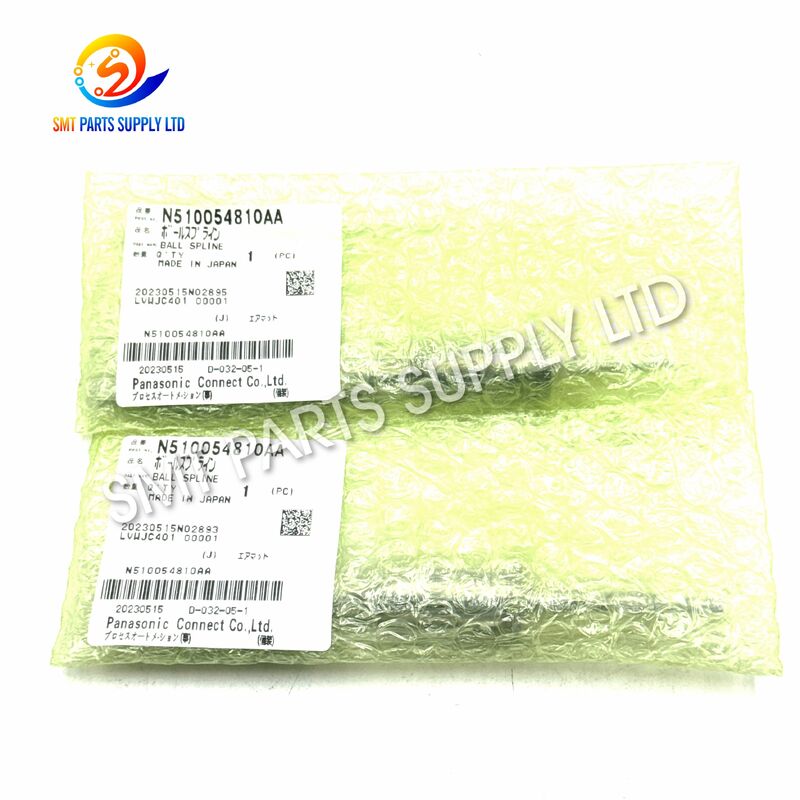

Panasonic N510054810AA H8 kogelvertanding voor CM402 CM602

De Panasonic N510054810AA N510002505AA H8 Kogelspie voor de plaatsingskop is een precisie mechanisch geleidingscomponent, ontworpen voor compatibele CM402 en CM602 SMT pick-and-place machine H8 plaatsingskoppen. De primaire functie is het begeleiden van soepele en nauwkeurig gecontroleerde lineaire bewegingen binnen de plaatsingskop, terwijl ongewenste radiale of rotatie-speling wordt beperkt.

Tijdens snelle SMT-productie voert de plaatsingskop continue opname-, overdrachts-, positionerings- en montagecycli uit. Stabiele mechanische geleiding is daarom essentieel voor het handhaven van consistente kopbewegingen. Een versleten, vervuilde, beschadigde of losse kogelspie kan bijdragen aan abnormale bewegingsweerstand, mechanische trillingen, speling in de kop of instabiliteit van de positionering.

Deze H8 Kogelspie voor de plaatsingskop is geschikt voor machineonderhoud, revisie van de plaatsingskop, preventief onderhoud en vervanging van versleten mechanische bewegingscomponenten. Voor een nauwkeurige selectie dienen kopers het bestaande onderdeelnummer, de H8-kopconfiguratie en het machinmodel te bevestigen alvorens te bestellen.

De H8 plaatsingskop werkt continu onder herhaalde versnelling, vertraging, verticale beweging en mechanische belasting. Gedurende langere productieperioden kan de kogelspie geleidelijk slijtage ondervinden.

1. Langdurige mechanische slijtage

Herhaalde beweging tussen de spie-as en interne rollende elementen kan geleidelijk de oorspronkelijke mechanische speling veranderen.

Naarmate de slijtage toeneemt, kan het kopmechanisme abnormale speling of inconsistente beweging ontwikkelen.

2. Onvoldoende smering

Precisie lineaire bewegingsonderdelen vereisen een geschikte smeerconditie.

Onvoldoende smering kan wrijving verhogen, extra weerstand creëren en de slijtage op de contactoppervlakken van de spie versnellen.

3. Stof en vervuiling

SMT-productieomgevingen kunnen fijn stof, vetresten, componentendeeltjes of andere verontreinigingen bevatten.

Vreemd materiaal dat het bewegingsgebied binnendringt, kan de soepele circulatie van kogels en de beweging van de kop belemmeren.

4. Botsing van de plaatsingskop

Botsing van de nozzle, contact met de printplaat, interferentie met de feeder of accidentele mechanische impact kan schokken door de kopassemblage overbrengen.

Een sterke impact kan de uitlijning van de kogelspie beïnvloeden of gerelateerde mechanische componenten beschadigen.

5. Onjuist onderhoud

Onjuiste demontage, installatiekracht, verkeerde uitlijning of ongeschikte smering tijdens onderhoud van de kop kan de levensduur van de kogelspie verkorten.

6. Hoge bedrijfsuren

Machines die continu in grootschalige productie draaien, accumuleren van nature een groot aantal plaatsingscycli.

Voor oudere CM402 en CM602 machines dienen mechanische kopcomponenten periodiek te worden geïnspecteerd als onderdeel van preventief onderhoud.

Deze symptomen kunnen ook afkomstig zijn van lagers, assen, motoren, sensoren, nozzlehouders, kalibratie of andere kopcomponenten. Volledige mechanische diagnose wordt aanbevolen vóór vervanging.

Het vervangen van een versleten H8 Kogelspie voor de plaatsingskop door het correct passende component kan helpen om gecontroleerde mechanische beweging binnen de plaatsingskop te herstellen.

Een aanbevolen onderhoudsproces omvat:

Stap 1 – Inspecteer kopbeweging

Controleer of het bewegende deel van de H8-kop soepel door zijn normale slag beweegt.

Stap 2 – Controleer mechanische speling

Inspecteer op abnormale zijdelingse speling, rotatiespeling, trillingen of inconsistente weerstand.

Stap 3 – Inspecteer smeerconditie

Verifieer dat de spie en bijbehorende precisiecomponenten zijn onderhouden met geschikte smering.

Stap 4 – Controleer gerelateerde componenten

De kogelspie werkt samen met andere kopmechanismen. Lagers, assen, houders, montagecomponenten, veren en aandrijfonderdelen moeten ook worden geïnspecteerd.

Stap 5 – Bevestig het originele onderdeelnummer

Vergelijk het verwijderde component met de referenties N510054810AA en N510002505AA alvorens te bestellen.

Stap 6 – Installeer correct

Installatie dient te worden uitgevoerd door technici die bekend zijn met onderhoud van SMT-plaatsingskoppen en precisie mechanische assemblages.

Stap 7 – Test en kalibreer

Na vervanging, verifieer de soepelheid van de beweging, machinekalibratie, nozzle-werking en proefplaatsingsprestaties alvorens de machine terug te zetten naar normale productie.

Selectieopmerking: N510054810AA en N510002505AA dienen te worden geverifieerd met het origineel geïnstalleerde component. Ga er niet van uit dat ze uitwisselbaar zijn enkel op basis van het machinmodel, aangezien machineversies en kopconfiguraties kunnen verschillen.

De N510054810AA / N510002505AA H8 Kogelspie voor de plaatsingskop wordt voornamelijk gebruikt voor het onderhoud van snelle SMT-plaatsingsapparatuur.

CM402 Koponderhoud

Geschikt voor het onderhoud van compatibele CM402 H8 plaatsingskoppen waarbij overmatige speling, ruwe beweging, vervuiling of slijtage is vastgesteld.

CM602 Koponderhoud

Gebruikt in compatibele CM602 kopconfiguraties na bevestiging van het originele onderdeelnummer en de H8 kop specificatie.

Revisie van de plaatsingskop

Professionele SMT-servicebedrijven kunnen de kogelspie gebruiken bij het reviseren van plaatsingskoppen die herstel van precisie mechanische beweging vereisen.

Preventief onderhoud

Voor machines met hoge bedrijfsuren kan de inspectie van de kogelspie worden opgenomen in geplande koponderhoudsprogramma's.

Typische industrieën

Een kogelspie is een precisie lineair bewegingscomponent, ontworpen om soepele axiale beweging toe te staan, terwijl ongewenste relatieve rotatie en zijdelingse beweging worden gecontroleerd.

Binnen het H8 plaatsingskopmechanisme geleidt de kogelspie het bewegende deel langs een gedefinieerd lineair pad.

Bedieningsvolgorde

1. De machine stuurt een bewegingscommando.

Het besturingssysteem bepaalt de benodigde positie voor de volgende opname- of plaatsingsoperatie.

2. Het aandrijvingsmechanisme van de kop genereert beweging.

De motor en gerelateerde transmissiecomponenten bewegen het kopmechanisme.

3. De kogelspie geleidt het bewegende deel.

De spie handhaaft gecontroleerde axiale beweging en helpt het mechanisme uitgelijnd te houden.

4. Rollende elementen verminderen wrijving.

De interne kogelsstructuur maakt herhaalde beweging mogelijk met minder weerstand dan een eenvoudige glijdende geleiding.

5. De nozzle bereikt de vereiste positie.

Stabiele mechanische geleiding ondersteunt herhaalbare opname- en plaatsingsbewegingen.

Een vereenvoudigd SMT-bedieningsproces is:

Component Opname → Kopbeweging → Herkenning → PCB Positionering → Component Plaatsing → Kop Terugkeer

Tijdens continue productie wordt deze cyclus duizenden keren herhaald. Het handhaven van een goede spieconditie draagt daarom bij aan consistente mechanische prestaties.

Correcte matching is belangrijk omdat precisie SMT-kopcomponenten er vergelijkbaar uit kunnen zien, maar verschillende mechanische specificaties hebben.

1. Bevestig het onderdeelnummer

Controleer of het bestaande component is geïdentificeerd als:

• N510054810AA
• N510002505AA

Bestellen enkel op uiterlijk wordt niet aanbevolen.

2. Bevestig de machine

Verifieer of de machine is:

• CM402
• CM602

3. Bevestig de H8 kopconfiguratie

Het product is bedoeld voor compatibele H8 kopapplicaties. Andere plaatsingskop-types kunnen verschillende spie-assemblages gebruiken.

4. Vergelijk het originele component

Als de identificatie onzeker is, verstrek dan foto's die tonen:

• Volledige kogelspie
• Beide as-uiteinden
• Installatiepositie
• Bestaande markeringen
• Gerelateerde kopassemblage

5. Diagnoseer vóór vervanging

6. Inspecteer gerelateerde koponderdelen

Bij het reviseren van een oudere H8-kop is het raadzaam om tegelijkertijd andere slijtageonderdelen te inspecteren.

Dit kan herhaalde machinestilstand verminderen, veroorzaakt door het vervangen van slechts één onderdeel terwijl andere mechanische componenten versleten blijven.

Correcte installatie en onderhoud zijn belangrijk omdat de kogelspie werkt binnen een precisie mechanische assemblage.

V1: Wat is het hoofddoel van de N510054810AA H8 Kogelspie voor de plaatsingskop?

Het hoofddoel is het geleiden van gecontroleerde lineaire beweging binnen de compatibele H8 plaatsingskopassemblage. Het helpt bij het handhaven van mechanische uitlijning, het verminderen van ongewenste speling en het ondersteunen van soepele repetitieve bewegingen tijdens het opnemen en plaatsen van SMT-componenten.

V2: Is deze kogelspie geschikt voor zowel CM402 als CM602?

Het wordt vermeld voor compatibele H8 kopapplicaties die geassocieerd worden met CM402 en CM602 machines. Machine- en koprevisies kunnen echter verschillen, dus het bestaande onderdeelnummer en de kopconfiguratie moeten worden bevestigd alvorens te bestellen.

V3: Wanneer moet een H8 Kogelspie voor de plaatsingskop worden vervangen?

Vervanging kan nodig zijn wanneer inspectie overmatige mechanische speling, ruwe beweging, trillingen, abnormaal geluid, schade door vervuiling, inconsistente kopbeweging of zichtbare slijtage aan de spie en bijbehorende mechanische componenten aan het licht brengt.

V4: Zijn N510054810AA en N510002505AA precies hetzelfde onderdeel?

Ze kunnen worden gebruikt als gerelateerde referenties voor deze applicatie, maar directe uitwisselbaarheid moet worden geverifieerd met het geïnstalleerde component, de machineconfiguratie en de beschikbare onderhoudsdocumentatie alvorens vervanging.

V5: Welke informatie moet ik verstrekken voor een offerte?

Verstrek alstublieft het vereiste onderdeelnummer, machinmodel, H8 kop-type, hoeveelheid, gewenste staat, leveringsland en foto's van het bestaande component indien beschikbaar. Deze details helpen de matchingnauwkeurigheid en de efficiëntie van de offerte te verbeteren.
