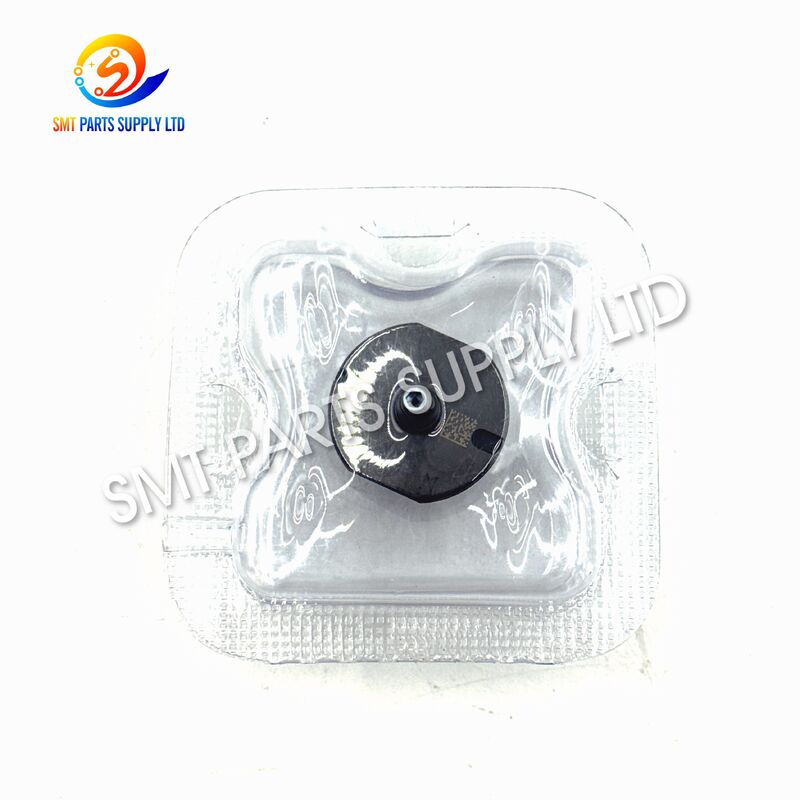

Panasonic 1001N N610098969AA 1,3 x 0,9 mm SMT-mondstuk voor NPM-machines

De Panasonic 1001N N610098969AA is een precisie SMT-plaatsingsspuitmond, ontworpen voor het vacuüm oppakken, transporteren, herkennen en plaatsen van kleine elektronische componenten. De nominale tipgeometrie van 1,3 x 0,9 mm biedt een gecontroleerd contactoppervlak voor chipweerstanden, keramische condensatoren, miniatuurdiode, transistors en andere lichtgewicht surface-mount pakketten.

De spuitmond wordt veelvuldig gebruikt met compatibele NPM-plaatsingsmachines en bijpassende plaatsingskopconfiguraties. Tijdens productie met hoge snelheid verbindt deze het vacuümcircuit van de machine met het componentoppervlak, waardoor de kop componenten van tape-feeders kan oppakken, transporteren via het visuele herkenningsproces en nauwkeurig op printplaten kan plaatsen.

Een correct geselecteerde en goed onderhouden 1001N-spuitmond kan helpen bij het verminderen van oppakpogingen, componenten die vallen, vacuümalarmen, positie-afwijkingen en onnodige productiestops. Voordat u bestelt, dienen kopers het machinmodel, het type plaatsingskop, de bestaande spuitmondidentificatie, het onderdeelnummer, de componentafmetingen en de vereiste hoeveelheid te bevestigen.

Kleine elektronische componenten vereisen nauwkeurige vacuümregeling, accurate oppakcoördinaten, stabiele feederpositionering en een spuitmond met geschikte afmetingen. Wanneer een deel van dit systeem instabiel wordt, kunnen de productkwaliteit en machine-efficiëntie afnemen.

Continu contact met componenten en feeder-pockets kan de spuitmondtip geleidelijk slijten. Een beschadigde of ongelijke tip kan het afdichtingsgebied tussen de spuitmond en het componentoppervlak verminderen.

Typische symptomen zijn:

• Componenten die vallen tijdens transport.
• Veelvuldige oppakpogingen.
• Instabiele componentrotatie.
• Inconsistente vacuümmetingen.
• Verhoogde plaatsingsafwijkingen.
• Slechte herkenningsresultaten.

Stof, soldeerpasta-resten, lijmdeeltjes, fluxnevel en componentafval kunnen het luchtstroomkanaal van de spuitmond binnendringen. Zelfs gedeeltelijke blokkering kan de vacuümprestaties verminderen.

Een geblokkeerde spuitmond kan sommige componenten succesvol oppakken, maar intermitterend falen tijdens productie met hoge snelheid. Dit type instabiele storing kan moeilijk te identificeren zijn zonder regelmatige inspectie.

De geselecteerde spuitmond moet overeenkomen met de afmetingen, massa, vorm, oppakoppervlak en pakketstructuur van het component.

Een te kleine spuitmond biedt mogelijk onvoldoende zuigkracht. Een te grote spuitmond kan naburige componenten, draagband, feeder-pockets of onregelmatige delen van het pakket raken.

Luchtlekkage kan optreden bij de spuitmondtip, spuitmondlichaam, houder, schacht, afdichting, slang, filter of vacuümklep. Lekkage vermindert de effectieve houdkracht en kan componentbeweging veroorzaken tijdens versnelling of rotatie.

Als de spuitmond te ver daalt, kan deze het component of de feeder-pocket raken. Als de oppakhoogte te hoog is, maakt de spuitmond mogelijk geen volledige vacuümafdichting.

Onjuiste oppakhoogte kan leiden tot:

• Schade aan componenten.
• Contact met feeder-tape.
• Vervorming van de spuitmondtip.
• Onvolledig oppakken.
• Kantelen van componenten.
• Hogere afkeuringspercentages.

De machine moet de geïnstalleerde spuitmond correct identificeren. Vervuiling, schade of een incompatibele spuitmondversie kan herkenningsalarmen of onjuiste instelgegevens veroorzaken.

Machines van dezelfde serie kunnen verschillende plaatsingskoppen, houders, schachtinterfaces en herkenningssystemen gebruiken. Een spuitmond die er vergelijkbaar uitziet, mag niet worden geïnstalleerd zonder compatibiliteit te bevestigen.

De 1001N-spuitmond biedt een gefocust vacuümcontactpunt voor kleine en lichte componenten. Wanneer correct afgestemd op het component en de plaatsingskop, helpt het bij het handhaven van stabiel oppakken en nauwkeurige componentcontrole gedurende de plaatsingscyclus.

De nominale tipspecificatie van 1,3 x 0,9 mm is ontworpen om een geschikt oppakoppervlak te bieden voor kleine passieve en discrete elektronische componenten.

Een geschikt contactoppervlak helpt voorkomen:

• Overmatig contact met feeder-pockets.
• Onvoldoende vacuümafdichting.
• Schade aan het componentoppervlak.
• Instabiele componentrotatie.
• Interferentie met omringende structuren.

Het interne luchtstroomkanaal transporteert zuigkracht van de plaatsingskop naar het componentoppervlak. Een schone en correct geïnstalleerde spuitmond helpt bij het handhaven van stabiele vacuümdruk tijdens oppakken, tillen, herkennen en transporteren.

Na het oppakken inspecteert het machinesysteem de positie en hoek van het component. Consistente spuitmondgeometrie helpt het component stabiel te blijven terwijl de machine correctiewaarden berekent.

Tijdens snelle beweging wordt het component blootgesteld aan versnellings-, vertragings- en rotatiekrachten. Stabiele zuigkracht helpt beweging, vallen of kantelen vóór het plaatsen te voorkomen.

De spuitmond laat het component zakken op de geprogrammeerde PCB-positie. Nauwkeurige spuitmondhoogte en uitlijning ondersteunen herhaalbare plaatsing terwijl onnodige contactkracht wordt verminderd.

Duidelijke spuitmondidentificatie stelt operators in staat om instelprocedures, onderhoudsschema's en reserveonderdelenvoorraden te organiseren. Goed spuitmondbeheer vermindert het risico op het installeren van het verkeerde model tijdens productiewissels.

De vermelde afmetingen, componentbereik en gewichtscapaciteit zijn referentiewaarden. Werkelijke prestaties zijn afhankelijk van het machinmodel, de plaatsingskop, de staat van de houder, de nauwkeurigheid van de feeder, het componentoppervlak, de vacuüminstellingen, de oppakhoogte, de productiesnelheid en de softwareconfiguratie.

De 1001N heeft de kleinste algemene oppakgeometrie in deze vergelijking. Het wordt voornamelijk gebruikt voor compacte, lichtgewicht componenten die een gefocust zuiggebied vereisen.

De 1002N biedt een groter contactoppervlak voor middelgrote chips en geselecteerde gepolariseerde componenten. De 1003N is bedoeld voor grotere pakketten, waaronder geïntegreerde schakelingen en elektrolytische componenten.

De 1004N en 1005N bieden aanzienlijk grotere contactoppervlakken voor zwaardere of grotere pakketten. De 1006N wordt gebruikt voor kalibratie en mag niet worden geselecteerd als een standaard productiespuitmond.

Hoewel de 1001 en 1001N vergelijkbare oppakafmetingen kunnen hebben, mogen ze niet automatisch als uitwisselbaar worden beschouwd. De herkenningsmethode, de interface van de plaatsingskop, de spuitmondhouder en de machineconfiguratie moeten worden gecontroleerd vóór installatie.

De 1001N-spuitmond kan worden gebruikt in SMT-lijnen die smartphones, opladers, audioapparatuur, draagbare producten, smart-home apparaten, displaycontrollers en compacte elektronische modules produceren.

Typische componenten zijn:

• Chipweerstanden.
• Keramische condensatoren.
• Kleine dioden.
• Miniatuur transistors.
• Beschermingscomponenten.
• Signaalverwerkingscomponenten.

Automotive besturingsborden bevatten vaak grote hoeveelheden kleine passieve componenten. De spuitmond kan assemblageprocessen ondersteunen voor:

• Sensor modules.
• Verlichtingsregelborden.
• Dashboard elektronica.
• Communicatie-eenheden.
• Besturingsmodules.
• Voedingsbeheerborden.

De spuitmond kan worden toegepast bij de productie van:

• Programmeerbare controllers.
• Motorbesturingsborden.
• Automatisering modules.
• Meetinstrumenten.
• Industriële communicatieapparatuur.
• Voeding controllers.

Geschikte productie-toepassingen kunnen omvatten:

• Netwerk modules.
• Router besturingsborden.
• Basisstation elektronica.
• Radio communicatie modules.
• Signaalverwerkingsborden.
• Data-transmissie apparaten.

De spuitmond kan kleine weerstanden, condensatoren, beveiligingsapparaten en besturingscomponenten hanteren die worden gebruikt op:

• LED-driverborden.
• Verlichtingsregelmodules.
• Display-verlichtingsproducten.
• Smart-verlichtingssystemen.
• Voedingsomvormingsborden.

Wanneer de machine- en componentconfiguratie geschikt zijn, kan de spuitmond worden gebruikt voor compacte elektronische assemblages die worden aangetroffen in medische monitoringapparaten, laboratoriumapparatuur, testinstrumenten en besturingsmodules.

De 1001N is ook geschikt voor:

• Onderhoud van plaatsingsmachines.
• Noodreserveonderdelenvoorraad.
• Projecten voor spuitmondvervanging.
• Preventieve onderhoudsprogramma's.
• Opknappen van productielijnen.
• Onderhoud van machinekoppen.

De operator installeert de 1001N in de juiste plaatsingskop-houder. De houder, schacht en montage-interface moeten schoon en onbeschadigd zijn.

De machine herkent de geïnstalleerde spuitmond volgens de geprogrammeerde identificatiemethode. De spuitmondinformatie moet overeenkomen met de actieve productie-instelling.

De plaatsingskop beweegt boven de geprogrammeerde feeder-pocket. Nauwkeurige feederpositionering zorgt ervoor dat de spuitmond is uitgelijnd met het oppakcentrum van het component.

De spuitmond daalt naar de geprogrammeerde oppakhoogte. De beweging moet gecontroleerd zijn om overmatige kracht of contact met de tape-pocket te voorkomen.

Het vacuümsysteem creëert negatieve druk via de spuitmond. Wanneer de tip contact maakt met het componentoppervlak, houdt de zuigkracht het component tegen de spuitmond.

De kop tilt het component op van de draagband, lade, buis of feeder. Stabiele vacuümdruk moet worden gehandhaafd tijdens het optillen.

De machinecamera inspecteert de positie en rotatie van het component. Correctiewaarden worden berekend vóór het plaatsen.

De plaatsingskop beweegt het component naar de PCB. De spuitmond handhaaft de zuigkracht tijdens versnelling, vertraging en rotatie.

De spuitmond laat het component zakken op de geprogrammeerde PCB-locatie. De plaatsingshoogte en -kracht moeten geschikt zijn voor het pakket en de soldeerpasta-conditie.

De machine laat het vacuüm los en kan gecontroleerde positieve druk toepassen. Het component scheidt zich van de spuitmond en de kop begint de volgende cyclus.

Gebruik N610098969AA als de belangrijkste bestelreferentie. Vergelijkbaar uitziende spuitmonden kunnen verschillende interne kanalen, tipafmetingen, houders of identificatiemethoden hebben.

Geef niet alleen de algemene machinefamilie op. Het volledige model en de versie helpen bij het bepalen van de juiste plaatsingskopconfiguratie.

Bevestig het geïnstalleerde kopmodel, de spuitmondhouder, de schachtinterface en het herkenningssysteem. Foto's van de kop en de bestaande spuitmond zijn nuttig wanneer documentatie niet beschikbaar is.

Bekijk de markering, code, tipvorm, montage-interface, lengte en fysieke staat van de momenteel geïnstalleerde spuitmond.

Verstrek de volgende informatie:

• Componentlengte.
• Componentbreedte.
• Componenthoogte.
• Componentgewicht.
• Pakkettype.
• Vorm van het bovenoppervlak.
• Feedertype.
• Oppakpositie.

De spuitmondtip moet contact maken met een stabiel, schoon en voldoende plat gebied. Vermijd het selecteren van een contactpunt dat gaten, gebogen oppervlakken, lenzen, terminals of onregelmatige structuren bevat.

Geef duidelijk aan of de bestelling vereist:

• Originele nieuwe onderdelen.
• Hoogwaardige compatibele nieuwe onderdelen.
• Geïnspecteerde gebruikte onderdelen.
• Monsters voor testen.

De conditie moet duidelijk worden vermeld in de offerte en orderbevestiging.

Voor ongebruikelijke pakketten, transparante componenten, onregelmatige oppervlakken of onzekere toepassingen wordt monstertesten aanbevolen voordat productiehoeveelheden worden aangeschaft.

1. Stop de plaatsingsmachine volgens de goedgekeurde onderhoudsprocedure.
2. Verwijder de bestaande spuitmond met het juiste handgereedschap.
3. Inspecteer de houder en schacht op stof, resten, slijtage of buiging.
4. Reinig de montage-interface met een pluisvrije en niet-schurende methode.
5. Bevestig het vervangende model en onderdeelnummer vóór installatie.
6. Installeer de spuitmond zonder te forceren, slaan of te draaien.
7. Controleer of de spuitmond vrij beweegt en correct terugkeert.
8. Voer spuitmondherkenning uit volgens de machineprocedure.
9. Voer een test met lage snelheid voor oppakken en plaatsen uit.
10. Monitor vacuümwaarden, oppakfouten, herkenningsresultaten en plaatsingskwaliteit voordat u terugkeert naar volledige productiesnelheid.

Gebruik geen staaldraad, boren, naaimachines, schuurpapier of scherpe gereedschappen om de opening van de spuitmond te reinigen. Deze methoden kunnen het luchtstroomkanaal vergroten, het contactoppervlak beschadigen of de spuitmondgeometrie veranderen.

Gebruik goedgekeurde spuitmondreinigingsapparatuur, gefilterde lucht, geschikte reinigingsvloeistof en niet-schurende gereedschappen. Zorg ervoor dat de spuitmond volledig schoon en droog is voor herinstallatie.

De spuitmond wordt gecontroleerd op zichtbare vervorming, scheuren, krassen, vervuiling, oxidatie of onvolledige montage.

De oppaktip wordt geïnspecteerd op slijtage, verstopping, chips, onregelmatige randen en schade aan het oppervlak.

Het montagegedeelte wordt onderzocht om een juiste pasvorm met de gespecificeerde houder en plaatsingskopconfiguratie te garanderen.

Waar van toepassing, wordt de luchtstroomcontinuïteit gecontroleerd om verstopping of abnormale lekkage te identificeren.

Het model, onderdeelnummer en de spuitmondidentificatie worden vergeleken met de bevestigde bestelinformatie.

Elke spuitmond is beschermd tegen stof, trillingen, impact, vocht en direct contact met het oppervlak tijdens transport.

Het 1001N-model en het N610098969AA-onderdeelnummer helpen inkoopteams om de vereiste spuitmond nauwkeurig te identificeren.

Het compacte tipontwerp is geschikt voor een breed scala aan lichtgewicht passieve en discrete elektronische componenten.

Compatibiliteit kan worden beoordeeld met behulp van het machinmodel, het type plaatsingskop, foto's van de bestaande spuitmond en componentdetails.

Kopers kunnen één stuk bestellen voor testen, een kleine onderhoudshoeveelheid of een grotere productiebatch.

De 1001N kan worden geleverd samen met andere spuitmonden, houders, filters, feeder-onderdelen, riemen, sensoren, motoren en SMT-machinecomponenten.

Beschermende verpakking en internationale verzendingsondersteuning zijn geschikt voor kopers in Europa, Noord-Amerika, Zuidoost-Azië en andere markten.

Het veelgebruikte onderdeelnummer is N610098969AA. Kopers moeten dit nummer vergelijken met de geïnstalleerde spuitmond, de plaatsingskopconfiguratie, de machinemanual en productfoto's voordat ze bestellen.

De spuitmond wordt over het algemeen gebruikt voor kleine weerstanden, condensatoren, miniatuurdiode, transistors en vergelijkbare lichtgewicht componenten. De uiteindelijke geschiktheid is afhankelijk van de pakketafmetingen, het gewicht, de vorm van het bovenoppervlak, de nauwkeurigheid van de feeder en de machine-instellingen.

Niet noodzakelijk. Compatibiliteit is afhankelijk van het exacte machinmodel, de plaatsingskop, de houder, de schachtinterface, de herkenningsmethode en de softwareconfiguratie. Volledige machine-informatie moet vóór aankoop worden verstrekt.

De spuitmond moet worden geïnspecteerd wanneer het aantal oppakpogingen toeneemt, componenten vallen tijdens beweging, vacuümalarmen verschijnen, plaatsingsafwijkingen instabiel worden, de tip zichtbaar versleten is of het interne luchtstroomkanaal geblokkeerd is.

Geef alstublieft het model, onderdeelnummer, machinmodel, type plaatsingskop, vereiste hoeveelheid, voorkeursconditie, componentafmetingen, leveringsland en duidelijke foto's van de bestaande spuitmond op.

Voor de huidige prijs, voorraadbeschikbaarheid, productietijd, verzendkosten, compatibiliteitsbevestiging of ondersteuning voor gemengde bestellingen, stuur de volgende informatie:

Productmodel: 1001N
Onderdeelnummer: N610098969AA
Machinemodel:
Type plaatsingskop:
Vereiste hoeveelheid:
Vereiste productconditie:
Componentpakket en afmetingen:
Leveringsland en postcode:
Foto's van bestaande spuitmond:

Ons verkoopteam zal uw vereisten beoordelen en een gedetailleerde offerte, compatibiliteitsadvies, verpakkingsmethode en leveringsvoorstel verstrekken.

Panasonic is een handelsmerk van de respectievelijke eigenaar. De merknaam, het machinmodel en het onderdeelnummer worden alleen gebruikt om compatibiliteit en producttoepassing te identificeren.

Tenzij duidelijk gespecificeerd in de offerte, wordt geen autorisatie, affiliatie, sponsoring of goedkeuring door de oorspronkelijke fabrikant van de apparatuur geïmpliceerd. Definitieve compatibiliteit moet worden bevestigd vóór bestelling.
