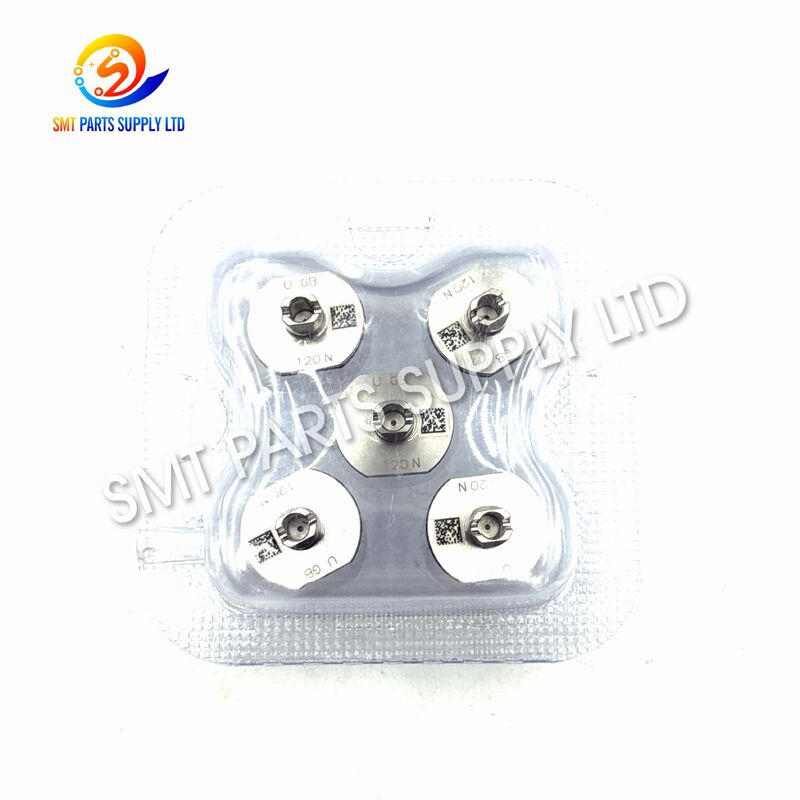

Panasonic 120N N610099374AA SMT-mondstuk voor CM NPM-machines

Panasonic 120N N610099374AA SMT-mondstuk voor CM NPM-machines

Het Panasonic 120N N610099374AA SMT-mondstuk is een precisie-pickup-component ontwikkeld voor geautomatiseerde opbouwmontageapparatuur. Geïnstalleerd op een compatibele plaatsingskop, creëert het mondstuk een gecontroleerde vacuüminterface tussen de machine en de elektronische component. Het ondersteunt het snel oppakken van componenten, veilige overdracht, visuele inspectie, positionering en nauwkeurige plaatsing op de printplaat.

Het 120N-mondstuk wordt vaak geassocieerd met compatibele CM- en NPM-pick-and-place-machineconfiguraties. De compacte pick-upstructuur maakt hem geschikt voor productieomgevingen waar stabiele handling van componenten, nauwkeurige centrering van de spuitmonden en herhaalbare vacuümprestaties essentieel zijn.

Tijdens SMT-productie op hoge snelheid kan zelfs een kleine hoeveelheid mondstukslijtage, vervuiling, vervorming of vacuümlekkage de oppakfouten en plaatsingsfouten vergroten. Het vervangen van een versleten mondstuk door een correct afgestemd 120N mondstuk draagt ​​bij aan een stabiele werking van de machine en vermindert onnodige lijnonderbrekingen.

Dit mondstuk is geschikt voor elektronica-assemblagefabrieken, SMT-onderhoudsbedrijven, productietechnische afdelingen, distributeurs van reserveonderdelen en machineservicebedrijven. Klanten worden aangemoedigd om het machinemodel, informatie over de plaatsing van de kop, de huidige spuitmondcode, de afmetingen van de componenten en foto's van de spuitmonden door te geven voordat ze bestellen.

Productidentificatie

Oorzaak: waarom er problemen met SMT-spuitmonden optreden

Het zuigmondstuk is een van de meest gebruikte mechanische onderdelen in een pick-and-place-machine. Het beweegt herhaaldelijk naar beneden, maakt contact met of benadert elektronische componenten, creëert vacuümzuiging, tilt de componenten op, gaat door het machine vision-systeem en plaatst ze op de PCB.

Omdat deze cyclus tijdens één productieploeg duizenden keren kan worden herhaald, ondervindt de spuitmond geleidelijk vervuiling en mechanische slijtage.

1. Verontreiniging door vloeimiddel, stof en lijm

Bij productiematerialen kunnen fijne deeltjes, vloeimiddelresten, tapestof, verpakkingsresten en lijmvervuiling vrijkomen. Deze materialen kunnen zich rond de mondstuktip of in de vacuümdoorgang verzamelen.

Een gedeeltelijk geblokkeerd luchtkanaal kan nog steeds zuigkracht veroorzaken, maar het vacuümniveau kan instabiel worden. Dit resulteert vaak in intermitterende oppakproblemen die moeilijk te diagnosticeren zijn.

2. Mechanische slijtage aan het pick-upoppervlak

De punt van het mondstuk kan geleidelijk slijten na langdurig contact met componenten of voedingsoppervlakken. Een ongelijkmatig oppakvlak kan de afdichtingsprestaties verminderen en de vasthoudpositie van de componenten veranderen.

Dit kan rotatie van het onderdeel, onstabiele centrering of verlies tijdens snelle beweging veroorzaken.

3. Onjuiste keuze van het mondstuk

Een te groot mondstuk kan in contact komen met aangrenzende onderdelen, tapezakken of omliggende oppervlakken. Een te klein mondstuk creëert mogelijk niet voldoende effectief zuigoppervlak.

Zelfs als de machine het onderdeel kan oppakken, kan een verkeerd mondstuk de plaatsingsstabiliteit verminderen en het afkeurpercentage verhogen.

4. Vacuümlekkage

Er kan lekkage optreden bij de tip van het mondstuk, het mondstuklichaam, de interne luchtdoorgang, de montageverbinding of de interface van de plaatsingskop.

Een lekkend mondstuk vereist dat de machine de hogere vacuümbehoefte compenseert en kan bij snelle acceleratie nog steeds defect raken.

5. Vervorming van het mondstuk of impactschade

Onjuiste installatie, botsing met een feeder, onjuiste machinehoogte, onbedoeld laten vallen of contact met een opgeheven onderdeel kan het mondstuk vervormen.

Kleine vervormingen zijn mogelijk niet zichtbaar tijdens een snelle inspectie, maar kunnen de centrering en plaatsingsnauwkeurigheid van de spuitmonden beïnvloeden.

6. Slechte onderhoudsprocedures

Het gebruik van ongeschikt schoonmaakgereedschap, scherpe metalen naalden, overmatige kracht of agressieve chemicaliën kan de interne doorgang of het opnameoppervlak beschadigen.

Door het reinigen moet verontreiniging worden verwijderd zonder dat de precisiemondstukken worden vergroot, bekrast of vervormd.

Veel voorkomende productiesymptomen

Oplossing: hoe het 120N mondstuk een stabiele productie ondersteunt

Het 120N N610099374AA SMT-mondstuk biedt een gecontroleerde opname-interface voor compatibele CM- en NPM-plaatsingssystemen. Wanneer het op de juiste manier wordt geselecteerd en onderhouden, helpt het het volledige verwerkingsproces van componenten te stabiliseren.

Betrouwbare vacuümopname

Het interne vacuümpad brengt de zuigkracht over van de plaatsingskop naar de mondstuktip. Een schoon en correct gemonteerd mondstuk helpt het drukverschil te creëren dat nodig is om het onderdeel uit de invoerzak te tillen.

Stabiele zuigkracht vermindert willekeurige oppakfouten en verlies van componenten tijdens machinebewegingen.

Gecontroleerde positionering van componenten

De spuitmondtip fungeert als fysiek contactpunt tussen de plaatsingskop en het onderdeel. Een juiste geometrie helpt het onderdeel dichtbij de verwachte middenpositie te houden.

Dit ondersteunt een consistentere zichtinspectie en plaatsingscorrectie.

Herhaalbare snelle overdracht

Tijdens de productie moet het mondstuk het onderdeel vasthouden terwijl de plaatsingskop versnelt, roteert, door de inspectie beweegt en de plaatsingslocatie nadert.

Een goed functionerend mondstuk van 120 N zorgt ervoor dat de componenten tijdens deze bewegingen stabiel blijven.

Minder ongeplande downtime

Een versleten mondstuk kan periodieke fouten veroorzaken die herhaalde tussenkomst van de operator vereisen. Tijdige vervanging helpt de tijd voor het oplossen van problemen te verminderen en verbetert de beschikbaarheid van de lijn.

Door correct geïdentificeerde reservespuitmonden in de buurt van de productielijn te houden, kan het onderhoudspersoneel ook snel reageren.

Vereenvoudigd onderhoudsbeheer

Door gebruik te maken van een duidelijk spuitmondmodel en identificatiesysteem met onderdeelnummers kunnen onderhoudsteams reserveonderdelen organiseren, vervangingscycli vaststellen en het mengen van incompatibele spuitmondtypen vermijden.

Het 120N-model en het N610099374AA-onderdeelnummer moeten worden vermeld in de interne reserveonderdelenlijst van de klant.

Belangrijkste productvoordelen

Specificaties

Belangrijke specificatiemededeling

Het exacte componentenbereik, de geometrie van de spuitmondtip, de toepasselijke plaatsingskop en de machineconfiguratie kunnen variëren afhankelijk van de generatie van de apparatuur en de productie-opstelling.

De koper mag het mondstuk niet alleen op uiterlijk selecteren. Vergelijk de volgende informatie voordat u een bestelling plaatst:

Sollicitatie

Het 120N mondstuk wordt gebruikt in geautomatiseerde opbouwproductielijnen die een gecontroleerde opname en plaatsing van elektronische componenten vereisen.

Consumentenelektronica

Het kan productielijnen ondersteunen die besturingskaarten, huishoudelijke elektronica, displays, slimme apparaten, opladers, adapters en andere elektronische assemblages vervaardigen.

Auto-elektronica

Autobesturingsmodules, verlichtingssystemen, sensorborden, communicatiesystemen en energiebeheerassemblages vereisen stabiele en traceerbare SMT-processen.

Een correct geselecteerd mondstuk draagt ​​bij aan een betrouwbare overdracht van componenten tijdens de productie van grote volumes.

Industriële besturingsapparatuur

Industriële controllers, automatiseringsmodules, voedingen, aandrijvingen, instrumenten en bewakingsapparatuur maken vaak gebruik van dichtbevolkte PCB's.

Stabiele spuitmondprestaties helpen de plaatsingsconsistentie in continue productieschema's te behouden.

Communicatieapparatuur

Netwerkapparaten, draadloze modules, communicatieborden, basisstationelektronica en gegevensverwerkingsapparatuur kunnen gebruik maken van kleine en dicht bij elkaar geplaatste componenten.

Nauwkeurige keuze van het mondstuk is belangrijk voor het behoud van de plaatsingskwaliteit.

Medische elektronica

Medische bewakingsapparatuur, diagnostische apparatuur, draagbare elektronische instrumenten en besturingskaarten vereisen zorgvuldig beheerde productieprocessen.

Reiniging van de spuitmonden en preventieve vervanging zijn vooral belangrijk in gecontroleerde productieomgevingen.

LED- en verlichtingsproducten

Het mondstuk kan worden gebruikt in compatibele SMT-lijnen die LED-drivers, verlichtingsbesturingskaarten, displaymodules en gerelateerde elektronische assemblages produceren.

Contractelektronicaproductie

EMS-fabrieken verwerken vaak meerdere producten op dezelfde productielijn. Het bijhouden van een volledige spuitmondinventaris helpt omstelvertragingen te verminderen en ondersteunt verschillende componentpakketten.

Toepassingstabel

Hoe het werkt

Het 120N mondstuk werkt als onderdeel van het complete plaatsingssysteem van de machine. De prestaties zijn afhankelijk van de plaatsingskop, het vacuümsysteem, de toestand van de feeder, het vision-systeem, de machinekalibratie, het componentenpakket en het productieprogramma.

Stap 1: Automatische mondstukselectie

Het machineprogramma wijst aan een componenttype een passende spuitdop toe. De plaatsingskop verzamelt het mondstuk van het mondstukstation of gebruikt een mondstuk dat al op de kop is geïnstalleerd.

Het mondstuk moet goed passen en correct uitgelijnd zijn met de kopinterface.

Stap 2: Verplaatsing naar de feeder

De machine beweegt de plaatsingskop boven de geprogrammeerde invoerpositie. De feeder presenteert het onderdeel in zijn draagtas, bakje, buis of ander toevoersysteem.

Nauwkeurige positionering van de feeder is essentieel voor een succesvolle ophaling.

Stap 3: Mondstukafdaling

Het mondstuk daalt af in de richting van het onderdeel volgens de geprogrammeerde opnamehoogte.

Een onjuiste oppakhoogte kan onvoldoende contact, schade aan onderdelen, impact op de spuitmond of contact met de invoerzak veroorzaken.

Stap 4: Vacuümactivering

De plaatsingskop oefent vacuüm uit via het interne kanaal van het mondstuk. Het drukverschil houdt het onderdeel tegen de spuitmondtip.

De kwaliteit van deze vacuümafdichting hangt af van de reinheid van de spuitmond, de staat van het opnamevlak, het oppervlak van het onderdeel en de maat van de spuitmond.

Stap 5: Componentlift

Het mondstuk tilt het onderdeel uit de invoerzak. De machine kan de vacuümstatus controleren om te bevestigen dat het onderdeel met succes is gepickt.

Als de vacuümwaarde buiten het geaccepteerde bereik ligt, kan de machine het oppakken opnieuw proberen of een alarm genereren.

Stap 6: Visie-inspectie

Het onderdeel passeert het herkenningssysteem van de machine. De camera controleert de positie, hoek, omtrek of referentiekenmerken.

Het besturingssysteem berekent elke vereiste X-as-, Y-as- of rotatiecorrectie.

Stap 7: Snelle overdracht

De plaatsingskop beweegt van de oppakpositie naar de PCB-plaatsingslocatie. Tijdens deze beweging moet het mondstuk het onderdeel ondanks versnelling en rotatie veilig vasthouden.

Een onstabiel mondstuk kan ervoor zorgen dat het onderdeel beweegt, roteert of valt.

Stap 8: Nauwkeurige plaatsing

De spuitmond zakt naar de geprogrammeerde plaatsingshoogte en positioneert het onderdeel op de soldeerpasta.

De plaatsingskracht en hoogte moeten geschikt zijn voor het component- en PCB-proces.

Stap 9: Vacuümvrijgave

De machine heft het vacuüm op of past gecontroleerde positieve druk toe, afhankelijk van het ontwerp van de apparatuur. Het onderdeel scheidt zich van het mondstuk en blijft op de printplaat.

Stap 10: Herhaalde productiecyclus

Het mondstuk keert terug om het volgende onderdeel op te pakken. Deze cyclus gaat gedurende het gehele productieprogramma met hoge snelheid door.

Hoe de staat van het mondstuk de plaatsingscyclus beïnvloedt

Hoe u het juiste 120N mondstuk kiest

De keuze van de spuitdoppen moet gebaseerd zijn op bevestigde technische informatie en niet alleen op het uiterlijk van het product.

1. Bevestig het machinemodel

Registreer het volledige machinemodel. Soortgelijke machinefamilies kunnen verschillende plaatsingskoppen of mondstukstandaarden gebruiken.

Typische referenties kunnen CM202, CM212, CM402, CM602 en geselecteerde NPM-apparatuur zijn, maar de specifieke kopconfiguratie moet nog steeds worden gecontroleerd.

2. Bevestig de plaatsingskop

Identificeer het geïnstalleerde koptype. Eén machine kan verschillende koppen ondersteunen, en voor elke kop kan een andere mondstukinterface nodig zijn.

Hetzelfde machinemodel garandeert niet altijd dezelfde spuitmondvereisten.

3. Controleer de bestaande spuitmondmarkering

Inspecteer het huidige mondstuk op de modelmarkering 120N en eventueel zichtbaar onderdeelnummer.

Een duidelijke foto van het bestaande mondstuk is een van de meest effectieve manieren om bestelfouten te verminderen.

4. Controleer het onderdeelnummer

N610099374AA wordt vaak gebruikt als de primaire identificatie voor het 120N-mondstuk.

KXFX03DJA01 kan in sommige leveringsrecords voorkomen als een gerelateerd nummer of een kruisverwijzing. Kopers moeten de relatie met hun geïnstalleerde machineconfiguratie bevestigen voordat ze bestellen.

5. Zorg ervoor dat het componentenpakket overeenkomt

Het oppakoppervlak van de spuitmond moet passen bij het onderdeellichaam. Belangrijke factoren zijn onder meer:

• Lengte en breedte van het onderdeel
• Componenthoogte
• Oppervlakte vlakheid
• Pakketmateriaal
• Zwaartepuntpositie
• Beschikbaar ophaalgebied
• Gewicht
• Breekbaarheid
• Vrije ruimte voor componenten in de buurt

6. Controleer de productiesnelheid

Productie op hoge snelheid zorgt voor grotere versnellingskrachten. Het mondstuk moet voldoende stabiliteit bieden tijdens het oppakken, draaien, inspecteren en overbrengen.

7. Evalueer het oppervlak van het onderdeel

Voor gladde, poreuze, oneffen, gebogen, verzonken of gestructureerde componentoppervlakken kunnen verschillende spuitmondstructuren nodig zijn.

Bevestig dat het 120N-model geschikt is voor het daadwerkelijke contactgebied.

8. Selecteer de vereiste leveringsvoorwaarde

Afhankelijk van de beschikbaarheid kunnen klanten verschillende leveringsopties aanvragen. Bij de offerte dient de gevraagde staat duidelijk vermeld te worden.

Beschrijf een compatibel mondstuk nooit als een origineel product, tenzij de leveringsbron en de verpakking zijn geverifieerd.

9. Bestel een proefhoeveelheid

Voor een onbekende toepassing kunt u beginnen met een kleine proefbestelling. Test de spuitmond onder normale productieomstandigheden voordat u een grote hoeveelheid aanschaft.

10. Zorg voor reserve-inventaris

Nadat de compatibiliteit is bevestigd, dient u een redelijke hoeveelheid reservespuitmonden aan te houden, afhankelijk van het aantal machines, bedrijfsuren, productievolume en onderhoudsgeschiedenis.

Controlelijst voor mondstukkeuze

Installatie-aanbevelingen

Vóór installatie

• Stop de machine volgens de veiligheidsprocedure voor de apparatuur.
• Bevestig het mondstukmodel en het onderdeelnummer.
• Inspecteer het mondstuk op vervorming, verontreiniging of transportschade.
• Controleer of het montagegebied schoon is.
• Vergelijk het nieuwe mondstuk met het verwijderde mondstuk.
• Installeer het mondstuk niet als de interfacevorm anders is.

Tijdens installatie

• Behandel het mondstuk met schoon gereedschap.
• Raak het precisie-opneemoppervlak niet aan.
• Installeer het mondstuk in de juiste richting.
• Gebruik geen overmatige kracht.
• Controleer of het mondstuk stevig op zijn plaats zit.
• Controleer indien van toepassing of de mondstukwissel soepel verloopt.

Na installatie

• Voer de spuitmondcontrole- of kalibratieprocedure van de machine uit.
• Vacuümprestaties testen.
• Voer verschillende ophaalcycli op lage snelheid uit.
• Controleer de centrering van de componenten.
• Bevestig zichtherkenning.
• Controleer de plaatsingsresultaten voordat u terugkeert naar de volledige productiesnelheid.

Onderhoud en reiniging

Goed onderhoud verlengt de levensduur van de spuitmonden en zorgt voor een consistente productie.

Dagelijkse inspectie

Inspecteer het pick-upoppervlak op vervuiling, krassen, vervorming en aangehechte deeltjes.

Controleer of de spuitmond tijdens de productie ongebruikelijke oppakfouten veroorzaakt.

Regelmatige schoonmaak

Gebruik goedgekeurde spuitmondreinigingsapparatuur, gefilterde lucht, geschikte borstels of schoonmaakmiddelen die worden aanbevolen door de onderhoudsprocedure.

Vermijd het gebruik van scherpe metalen voorwerpen die de vacuümopening kunnen krassen of vergroten.

Inspectie van vacuümdoorgangen

Een schone buitenkant garandeert geen vrije interne doorgang. Als de zuigprestaties na oppervlaktereiniging zwak blijven, inspecteer dan het interne kanaal.

Dimensionale inspectie

Vergelijk intensief gebruikte spuitdoppen met een bevestigde referentiespuitdop. Vervang eenheden die zichtbare slijtage, vervorming of inconsistente oppakprestaties vertonen.

Opslag

Bewaar schone spuitmonden in gelabelde beschermende dozen. Scheid verschillende modellen van elkaar om onjuiste installatie te voorkomen.

Vermijd blootstelling van spuitmonden aan stof, vocht, stoten of losse opslag met metalen gereedschap.

Aanbevolen onderhoudsschema

Kwaliteitscontrole

Een geschikt SMT-mondstuk moet vóór verzending en opnieuw vóór productiegebruik worden geïnspecteerd.

Aanbevolen inspectiepunten

Koper ontvangt inspectie

1. Vergelijk de pakkethoeveelheid met de inkooporder.
2. Bevestig de 120N-modelmarkering.
3. Controleer het onderdeelnummer van de N610099374AA.
4. Inspecteer het mondstuk onder geschikte verlichting.
5. Vergelijk het met het bestaande goedgekeurde monster.
6. Voer een gecontroleerde machineproef uit.
7. Registreer het installatie- en prestatieresultaat.

Gids voor probleemoplossing

Verpakkings- en bestelinformatie

Het mondstuk moet worden verpakt om de pick-uptip en de montage-interface tijdens transport te beschermen.

Aanbevolen verpakking

• Individuele beschermende tas of container
• Interne anti-impactbescherming
• Duidelijke productidentificatie
• Model- en hoeveelheidslabel
• Omdoos geschikt voor internationaal transport
• Batchscheiding bij bestelling van meerdere mondstukmodellen

Informatie vereist voor een offerte

Waarom de juiste SMT-spuitmond kopen?

Het selecteren van het juiste mondstuk is niet alleen een aankoopbeslissing voor reserveonderdelen. Het heeft rechtstreeks invloed op de stabiliteit van de pick-up, de efficiëntie van de machine, de werklast van de machinist, de productiecontinuïteit en de plaatsingskwaliteit.

Een goedkope, maar niet goed afgestemde spuitmond kan herhaaldelijke ophaalfouten, machinealarmen, schade aan onderdelen of vertragingen in de productie veroorzaken. De kosten van deze onderbrekingen kunnen veel hoger zijn dan de waarde van het mondstuk zelf.

Om deze reden moet de professionele compatibiliteitsbevestiging het mondstukmodel, onderdeelnummer, machinemodel, plaatsingskop, componentgrootte en bestaande mondstukfoto's bevatten.

Veelgestelde vragen

1. Wat is de belangrijkste functie van het Panasonic 120N N610099374AA-mondstuk?

Het 120N-mondstuk creëert een gecontroleerde vacuümverbinding tussen de plaatsingskop en een elektronische component. Hij pakt het onderdeel uit de feeder, houdt het vast tijdens visuele inspectie en overdracht, en geeft het nauwkeurig vrij op de geprogrammeerde PCB-plaatsingspositie.

2. Welke machines kunnen het 120N-mondstuk gebruiken?

Het 120N-mondstuk wordt vaak gebruikt voor compatibele CM- en NPM-machinefamilies, waaronder CM202, CM212, CM402, CM602 en geselecteerde NPM-configuraties. De exacte plaatsing van de kop en het mondstukinterface moeten echter worden bevestigd voordat u bestelt.

3. Zijn N610099374AA en KXFX03DJA01 hetzelfde onderdeelnummer?

N610099374AA wordt vaak gebruikt als de belangrijkste identificatie voor het 120N-mondstuk. KXFX03DJA01 verschijnt ook in sommige leveringsrecords als een gerelateerde referentie. Omdat apparatuurgeneraties en kopconfiguraties kunnen verschillen, moeten klanten ter bevestiging foto's en machinegegevens verstrekken.

4. Hoe kan ik bevestigen of dit mondstuk op mijn machine past?

Geef het volledige machinemodel, het type plaatsingskop, bestaande spuitmondmarkering, huidig ​​onderdeelnummer, componentenpakket, vereiste hoeveelheid en duidelijke foto's van de spuitmond vanuit verschillende hoeken op. Met deze gegevens kan de leverancier de interface en applicatie vergelijken.

5. Wanneer moet een SMT-nozzle worden vervangen?

Vervang het mondstuk wanneer het schoonmaken de stabiele opname niet kan herstellen, wanneer het oppervlak van de opname versleten is, wanneer het lichaam vervormd is, wanneer vacuümlekkage wordt gedetecteerd, of wanneer herhaalde rotatie van componenten, vallen, herkenningsfouten en ontbrekende opnames worden getraceerd naar het mondstuk.

Neem contact met ons op

Op zoek naar een betrouwbaar 120N N610099374AA SMT-mondstuk voor uw CM- of NPM-productieapparatuur?

Stuur ons uw machinemodel, informatie over de plaatsing van de kop, huidige spuitmondcode, componentafmetingen, vereiste hoeveelheid en productfoto's. Ons verkoopteam helpt u de aanvraag te controleren, het meest geschikte artikel te bevestigen en een concurrerende offerte op te stellen.

We ondersteunen proefbestellingen, vereisten voor productie-reserveonderdelen, onderhoudsprojecten en reguliere inkoopplannen voor wereldwijde elektronicafabrikanten en SMT-servicebedrijven.

Neem vandaag nog contact met ons op voor compatibiliteitscontrole, beschikbaarheid, informatie over de doorlooptijd, verpakkingsdetails en offertes.

Compatibiliteit en handelsmerkkennisgeving

De naam van de fabrikant van de apparatuur en referenties naar het machinemodel worden alleen gebruikt om de productidentificatie en de beoogde compatibiliteit te beschrijven. Alle handelsmerken zijn eigendom van hun respectievelijke eigenaren. De compatibiliteit moet worden bevestigd aan de hand van de machineconfiguratie van de klant, de geïnstalleerde plaatsingskop, het bestaande mondstukmonster en de productievereisten.
