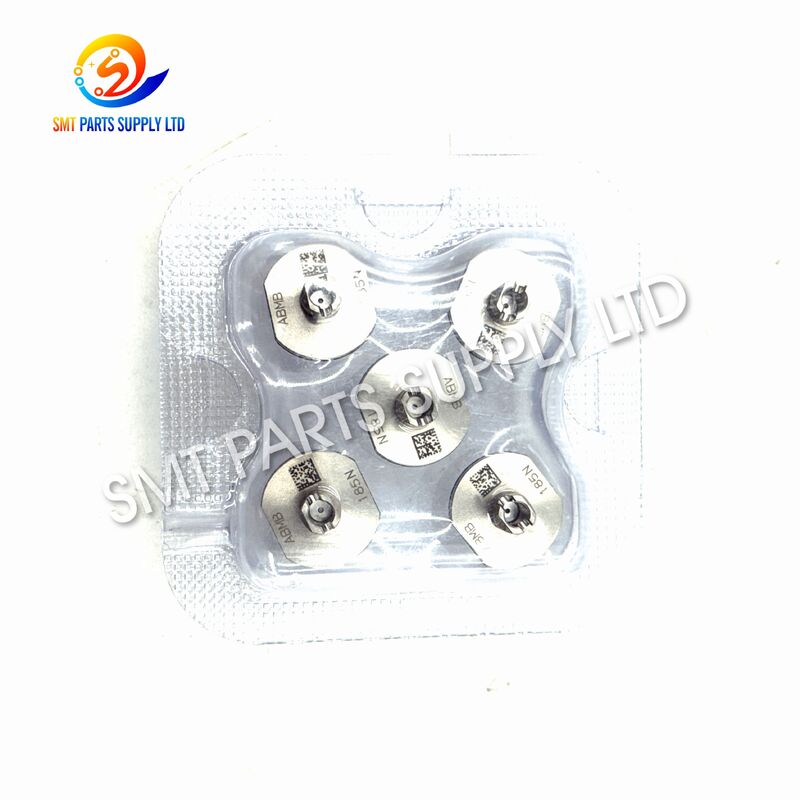

Panasonic 185N precisie-SMT-mondstuk N610119411AA voor CM/NPM

Panasonic 185N Precisie SMT-mondstuk N610119411AA voor CM/NPM

Het Panasonic 185N precisie SMT-mondstuk, geïdentificeerd door het primaire onderdeelnummer N610119411AA, is een mondstuk voor componentafhandeling, ontwikkeld voor compatibele CM-, DT- en NPM-pick-and-place machineconfiguraties. Het wordt vaak toegepast op geschikte plaatsingskoppen met acht mondstukken waar nauwkeurige vacuümopname, gecontroleerde componentoverdracht en herhaalbare PCB-plaatsing vereist zijn.

Als direct contactpunt tussen de plaatsingsmachine en het elektronische component, kan de toestand van het mondstuk de opnamesnelheid, componentcentrering, herkenningsnauwkeurigheid en productiviteitscontinuïteit aanzienlijk beïnvloeden. Een versleten, gecontamineerd of onjuist geselecteerd mondstuk kan leiden tot opnamefouten, gevallen componenten en plaatsingsafwijkingen.

Het 185N-mondstuk is geschikt voor preventief onderhoud, noodvervanging, onderhoud van plaatsingskoppen en voorbereiding van reserveonderdelenvoorraden. Vóór bestelling dienen kopers het mondstukmodel, het volledige onderdeelnummer, het machinmodel, de kopconfiguratie en het bestaande uiterlijk van het mondstuk te bevestigen. Duidelijke foto's of apparatuurgegevens worden aanbevolen voor een betrouwbaardere compatibiliteitscontrole.

Productidentificatie

Oorzaak: Waarom SMT-mondstukken inspectie of vervanging vereisen

Het SMT-mondstuk werkt herhaaldelijk onder omstandigheden van snelle productie. Tijdens elke plaatsingscyclus nadert het een component, activeert het vacuümzuiging, tilt het component op, transporteert het via het vision-systeem en plaatst het op de PCB.

Na verloop van tijd kunnen productievervuiling, mechanische slijtage of accidenteel contact de prestaties van het mondstuk beïnvloeden.

1. Slijtage van het opnamevlak

Het opnamevlak van het mondstuk komt tijdens zijn levensduur in contact met duizenden of miljoenen elektronische componenten. Continue werking kan de oppervlakteconditie geleidelijk veranderen.

Een versleten opnamevlak kan resulteren in:

• Verminderde afdichtingsefficiëntie
• Onregelmatige vacuümhouding
• Instabiele componentpositionering
• Componentrotatie tijdens overdracht
• Hogere opnamefoutpercentages
• Verhoogde frequentie van machinecorrecties

Wanneer het contactoppervlak bekrast, afgebroken of ongelijk wordt, is vervanging vaak effectiever dan herhaaldelijke machineaanpassing.

2. Vervuiling van de vacuümdoorgang

Stof van de dragerband, PCB-deeltjes, lijmresten en andere verontreinigingen kunnen de interne vacuümdoorgang binnendringen.

Gedeeltelijke verstopping kan leiden tot:

Reiniging kan de normale functie herstellen bij lichte vervuiling. Vervanging moet echter worden overwogen als de doorgang beschadigd, zwaar verstopt of moeilijk veilig te reinigen is.

3. Buigen of impactschade van het mondstuk

Een mondstuk kan beschadigd raken door:

• Onjuiste feederhoogte
• Componentbotsing
• Onjuiste handmatige installatie
• Contact met een verkeerd geplaatste PCB
• Kopcrash
• Onjuiste mondstukwisseloperatie
• Onbeschermde opslag
• Transportimpact

Zelfs een kleine vervorming kan de middellijn van het mondstuk veranderen en de nauwkeurigheid van de opname of plaatsing beïnvloeden.

4. Onjuist mondstukmodel

Verschillende mondstukmodellen kunnen visueel vergelijkbaar lijken, maar bevatten verschillende:

• Montagestructuren
• Totale lengtes
• Vormen van het opnamevlak
• Vacuümopeningen
• Contactgebieden
• Kopinterfaces
• Bereiken voor componentafhandeling

Het selecteren van een mondstuk alleen op basis van een foto kan compatibiliteitsrisico's met zich meebrengen. Het exacte model en onderdeelnummer moeten vóór bestelling worden gecontroleerd.

5. Onjuiste installatie

Een onjuist geïnstalleerd mondstuk zit mogelijk niet concentrisch in de mondstukhouder. Vreemd materiaal rond het montagegebied kan ook een correcte ingrijping voorkomen.

Mogelijke installatiegerelateerde symptomen zijn:

• Alarm bij mondstukwissel
• Overmatige mondstukloop
• Instabiele rotatie
• Onjuiste opnamehoogte
• Offset van de componentplaatsing
• Mislukking van mondstukherkenning
• Herhaaldelijke productieverstoring

6. Component- en mondstukmismatch

Het opnamevlak moet contact maken met een geschikt gebied van het componentlichaam. Een te klein mondstuk biedt mogelijk niet voldoende houdstabiliteit. Een te groot mondstuk kan contact maken met leads, terminals, randen of oneffen oppervlakken.

Voor nieuwe componenttoepassingen moet het mondstuk worden geselecteerd op basis van:

Veelvoorkomende productie-symptomen

Oplossing: Hoe het 185N-mondstuk stabiele productie ondersteunt

Het 185N-mondstuk biedt een gecontroleerde vacuüm- en mechanische interface tussen de plaatsingskop en het elektronische component. Mits correct geselecteerd, geïnstalleerd en onderhouden, kan het helpen de consistentie van componentafhandeling te verbeteren.

Stabiele vacuümopname

De interne vacuümdoorgang transporteert negatieve druk van de plaatsingskop naar het opnamevlak van het mondstuk. Een schone doorgang ondersteunt efficiënte zuiging en stabiele componenthouding.

Gecontroleerd componentcontact

Het gedefinieerde opnamegebied helpt het component in een gecontroleerde positie te houden tijdens beweging. Stabiel contact vermindert onnodig schuiven en rotatie.

Herhaalbare plaatsingsuitlijning

Het montagegedeelte positioneert het mondstuk ten opzichte van de as van de plaatsingskop. Correcte uitlijning helpt bij nauwkeurige opname, betrouwbare visuele correctie en herhaalbare plaatsing.

Verminderde ongeplande stilstand

Het vervangen van een versleten of beschadigd mondstuk kan efficiënter zijn dan herhaaldelijk opnamecoördinaten, vacuümdrempels of visuele parameters te wijzigen om mechanische slijtage te compenseren.

Geschikt voor onderhoudsvoorraad

Fabrieken kunnen het 185N-mondstuk opnemen in preventieve onderhoudskits of noodreserveonderdelenvoorraden. Dit helpt vertragingen bij de inkoop te verminderen wanneer een productiemondstuk beschadigd raakt.

Ondersteuning voor compatibiliteitsbevestiging

Kopers kunnen de volgende informatie verstrekken vóór bestelling:

• Machinemodel
• Plaatsingskopmodel
• Bestaand mondstukmodel
• Onderdeelnummer
• Vereiste hoeveelheid
• Componentpakket
• Foto's van het mondstuk
• Vereiste leverdatum

Deze informatie maakt het mogelijk het aangeboden product nauwkeuriger te controleren vóór verzending.

Oplossingsvoordelen

Specificaties

Technische bevestigingsopmerking

Exacte afmetingen van de mondstukpunt, afmetingen van de vacuümopening en toepasselijk componentbereik moeten worden bevestigd via het bestaande mondstuk, goedgekeurde tekening, apparatuurhandleiding of machineonderdelenregister.

Technische waarden mogen niet alleen worden aangenomen op basis van de modelnaam of het productuiterlijk.

Vergelijking van modellen binnen dezelfde serie

Gids voor modelvergelijking

Een ander mondstukmodel mag niet als vervanging worden gebruikt alleen omdat het fysiek in de kop kan worden geplaatst. Mechanische pasvorm alleen bevestigt geen correcte opnameprestaties.

De volgende details moeten worden vergeleken:

Toepassing

Productie van consumentenelektronica

Het 185N-mondstuk kan worden gebruikt in compatibele SMT-lijnen die elektronische besturingskaarten, slimme apparaten, huishoudelijke apparaten, digitale producten en andere consumentenelektronica produceren.

Automotive elektronica

Automotive PCB-productie vereist stabiele procescontrole en herhaalbare componentplaatsing. Het onderhouden van de mondstukconditie helpt vermijdbare opname- en plaatsingsvariaties te verminderen.

Industriële besturingsproducten

Industriële controllers, sensoren, stroomregelkaarten en automatiseringsmodules vereisen vaak lange productiecycli. Preventieve mondstukvervanging kan continue lijnwerking ondersteunen.

Communicatieapparatuur

Routers, netwerkmodules, communicatiekaarten en gerelateerde producten kunnen snelle componentplaatsing vereisen. Een stabiel mondstuk helpt bij betrouwbare overdracht tijdens snelle kopbewegingen.

LED en verlichtingselektronica

Verlichtingsregelkaarten en LED-gerelateerde producten gebruiken verschillende componentpakketten. Het mondstuk moet altijd worden geselecteerd op basis van het werkelijke componentlichaam en de machineconfiguratie.

Medische elektronica

Productie van PCB's voor medische apparatuur maakt vaak gebruik van gecontroleerde onderhoudsprocedures. Correcte mondstukidentificatie en vervangingsrecords kunnen de traceerbaarheid van apparatuur ondersteunen.

EMS Contract Manufacturing

Elektronicafabrikanten verwerken verschillende PCB-ontwerpen en componentpakketten. Het onderhouden van een georganiseerde mondstukvoorraad helpt vertragingen bij productwissels te verminderen.

Onderhoud en opknappen van apparatuur

Het 185N-mondstuk is geschikt voor:

• Onderhoud van plaatsingskoppen
• Opknappen van gebruikte machines
• Noodvervanging
• Productieherstel
• Reserveonderdelenvoorraad
• Voorbereiding van onderhoudskits
• Machineonderhoudsprojecten
• Voorbereiding van distributeursvoorraad

Tabel met toepassingsscenario's

Hoe het werkt

Stap 1: Mondstuktoewijzing

Het plaatsingsprogramma wijst een mondstuk toe op basis van het componentpakket en de productvereiste. Het geselecteerde mondstuk moet in de juiste kop- of mondstukpositie worden geïnstalleerd.

Stap 2: Kopbeweging naar de feeder

De plaatsingskop beweegt het mondstuk boven de geprogrammeerde componentzak. Feeder-nauwkeurigheid en componentpositie moeten stabiel zijn.

Stap 3: Mondstukdaling

Het mondstuk beweegt naar beneden richting het component. De geprogrammeerde opnamehoogte bepaalt hoe het opnamevlak contact maakt met het component.

Stap 4: Vacuümactivering

Negatieve druk stroomt door de plaatsingskop en de interne mondstukdoorgang. Het vacuüm houdt het component tegen het opnamevlak.

Stap 5: Component optillen

Het mondstuk tilt het component uit de feederzak. Stabiele zuiging is vereist tijdens verticale acceleratie.

Stap 6: Visuele herkenning

De machinecamera controleert de componentpositie, hoek en oriëntatie. Het besturingssysteem berekent correctiewaarden vóór plaatsing.

Stap 7: Componentoverdracht

Het mondstuk draagt het component naar de PCB. Het component moet stabiel blijven tijdens horizontale en roterende beweging.

Stap 8: PCB-plaatsing

De plaatsingskop laat het component zakken op de geprogrammeerde soldeerpasta-locatie. Plaatsingshoogte en -kracht worden bepaald door machine-instellingen.

Stap 9: Vacuümontgrendeling

Het vacuüm wordt vrijgegeven of gewijzigd, zodat het component op de PCB blijft terwijl het mondstuk terugtrekt.

Stap 10: Herhaalde productiecyclus

Het mondstuk keert terug naar de feeder en herhaalt het proces voor het volgende component. Een productiemondstuk kan tijdens één shift een zeer groot aantal cycli voltooien.

Mondstuk inspectieproces

Onderhoudsaanbevelingen

Dagelijkse visuele controle

Vaak gebruikte mondstukken moeten worden gecontroleerd op zichtbare vervuiling, impactschade en abnormale opnameprestaties.

Regelmatige reiniging

Gebruik een reinigingsproces dat geschikt is voor precisie SMT-mondstukken. De reinigingsmethode mag het opnamevlak niet bekrassen of de vacuümopening vergroten.

Vermijd ongeschikte metalen gereedschappen

Steek geen te grote naalden, stalen draden of scherpe voorwerpen in de vacuümdoorgang. Dit kan de interne opening permanent beschadigen.

Gebruik beschermende opslag

Bewaar elk mondstuk afzonderlijk in een schone container of beschermende verpakking. Vermijd contact met los gereedschap en metalen componenten.

Registratie van vervangingsinformatie

Een praktisch onderhoudsrecord kan bevatten:

• Machine nummer
• Kop positie
• Mondstukmodel
• Onderdeelnummer
• Installatiedatum
• Vervangingsdatum
• Productie-symptoom
• Inspectieresultaat
• Naam technicus

Controleer gerelateerde systemen

Als opnameproblemen blijven bestaan na vervanging van het mondstuk, inspecteer dan het complete componentafhandelingssysteem.

Hoe te kiezen

1. Bevestig het mondstukmodel

Controleer of het vereiste model exact 185N is. Het model kan worden weergegeven op het huidige mondstuk, het onderhoudsrecord of de lijst met machineonderdelen.

2. Bevestig het primaire onderdeelnummer

De primaire referentie is N610119411AA. Als een ander nummer op het bestaande product verschijnt, verstrek dan alle beschikbare codes voor vergelijking.

3. Bevestig het machinmodel

Geef het volledige machinmodel op in plaats van alleen het merk van de machine te vermelden.

Nuttige informatie omvat:

• CM402
• CM602
• DT-configuratie
• NPM-machinemodel
• Machineproductiejaar
• Geïnstalleerd koptype

4. Bevestig de plaatsingskop

Machineplatforms kunnen verschillende kopconfiguraties gebruiken. Dezelfde machineserie garandeert niet altijd dat elk mondstukmodel geschikt is.

5. Verstrek productfoto's

Aanbevolen foto's omvatten:

• Volledig mondstuklichaam
• Modelmarkering
• Onderdeelnummerlabel
• Opnamevlak
• Montage-uiteinde
• Zijaanzicht
• Bestaande mondstukhouder

6. Bevestig het componentpakket

Wanneer het mondstuk nodig is voor een nieuwe componenttoepassing, verstrek dan:

• Componentlengte
• Componentbreedte
• Componenthoogte
• Componentgewicht
• Vorm van het bovenoppervlak
• Terminalstructuur
• Verpakkingstype

7. Bevestig de vereiste leveringsconditie

Geef de verwachte leveringsconditie duidelijk aan bij het aanvragen van een offerte. De offerte moet de aangeboden versie identificeren.

8. Bevestig hoeveelheid en leveringsvereiste

Het verstrekken van de hoeveelheid en de vereiste leverdatum helpt bij het bepalen van de voorraadtoewijzing en verzendregelingen.

Kopersbevestigingschecklist

Bestelling en verpakking

Informatie vereist voor offerte

Beschermend verpakkingsproces

1. Productmodel en hoeveelheid worden gecontroleerd.
2. Het uiterlijk van het mondstuk wordt geïnspecteerd.
3. Het opnamevlak wordt beschermd tegen contact.
4. Elk mondstuk wordt individueel verpakt.
5. Identificatie-informatie wordt toegevoegd waar vereist.
6. Meerdere stuks worden in een binnenverpakking bevestigd.
7. De binnenverpakking wordt in een versterkte exportkarton geplaatst.
8. Definitieve hoeveelheid en verzendinformatie worden bevestigd.

Beschikbare leveringsmethoden

• Internationale express
• Luchtvracht
• Geconsolideerde zending van reserveonderdelen
• Door de koper aangewezen vrachtdienst
• Andere overeengekomen transportmethoden

Leveringsregelingen zijn afhankelijk van hoeveelheid, voorraadstatus, bestemming en vereisten van de koper.

Veelgestelde vragen

V1: Wat is het primaire onderdeelnummer voor het 185N SMT-mondstuk?

Het belangrijkste onderdeelnummer dat geassocieerd wordt met het 185N-mondstuk is N610119411AA. N610070338AA en N610070338AB kunnen ook als referentienummers verschijnen. Definitieve bevestiging moet plaatsvinden met het bestaande mondstuk en de machine-informatie.

V2: Welke machines kunnen het 185N-mondstuk gebruiken?

De 185N wordt over het algemeen toegepast op compatibele CM-, DT- en NPM-plaatsingsmachineconfiguraties met de bijbehorende acht-mondstukken kop. Het exacte machinmodel en kop-type moeten vóór bestelling worden gecontroleerd.

V3: Kan een ander mondstukmodel de 185N vervangen?

Een ander mondstuk mag niet worden vervangen alleen omdat het een vergelijkbaar uiterlijk heeft. Verschillen in lengte, opnamevlak, vacuümopening en montagestructuur kunnen de opname- en plaatsingsprestaties beïnvloeden.

V4: Welke informatie is nodig voor compatibiliteitscontrole?

Verstrek alstublieft het mondstukmodel, het volledige onderdeelnummer, het machinmodel, het plaatsingskop-type, de vereiste hoeveelheid en duidelijke foto's van het bestaande mondstuk. Componentinformatie is ook nuttig voor nieuwe toepassingen.

V5: Wat moet worden gecontroleerd als opnamefouten blijven bestaan na vervanging?

Inspecteer de vacuümdruk, luchtslangen, mondstukhouder, feederpositie, opnamehoogte, componentgegevens en visuele instellingen. Opnameprestaties zijn afhankelijk van het complete machinesysteem, niet alleen van het mondstuk.

Contacteer ons

Stuur uw aanvraag voor de 185N SMT-mondstuk N610119411AA met de vereiste hoeveelheid, het machinmodel, het plaatsingskop-type en de leveringsbestemming.

Voor snellere compatibiliteitscontrole, voeg duidelijke foto's toe die laten zien:

• Mondstukmodelmarkering
• Volledig mondstuklichaam
• Opnamevlak
• Montage-uiteinde
• Bestaand onderdeelnummerlabel

Wij verwelkomen aanvragen van SMT-fabrieken, elektronicafabrikanten, machine-onderhoudsbedrijven, apparatuurdealers, reparatiecentra en reserveonderdelen-distributeurs.

Neem contact met ons op voor:

• Bevestiging van huidige voorraad
• Bevestiging van productversie
• Offerte voor monsterbestelling
• Prijzen voor bulkinkoop
• Compatibiliteitscontrole
• Informatie over beschermende verpakking
• Regelingen voor internationale verzending
• Geconsolideerde bestellingen van SMT-reserveonderdelen

Ons verkoopteam zal uw productinformatie beoordelen en een geschikte offerte opstellen volgens uw vereiste hoeveelheid en leveringsschema.

Handelsmerk en compatibiliteitsverklaring

De merknaam, het machinmodel en de onderdeelnummers in deze beschrijving worden alleen gebruikt om de productcompatibiliteit en toepassing te identificeren.

Compatibiliteit kan variëren afhankelijk van de machineversie, het productiejaar, de plaatsingskopconfiguratie, de mondstukhouder, de software-instelling en de componenttoepassing. Kopers dienen alle relevante technische informatie te bevestigen vóór bestelling en installatie.
