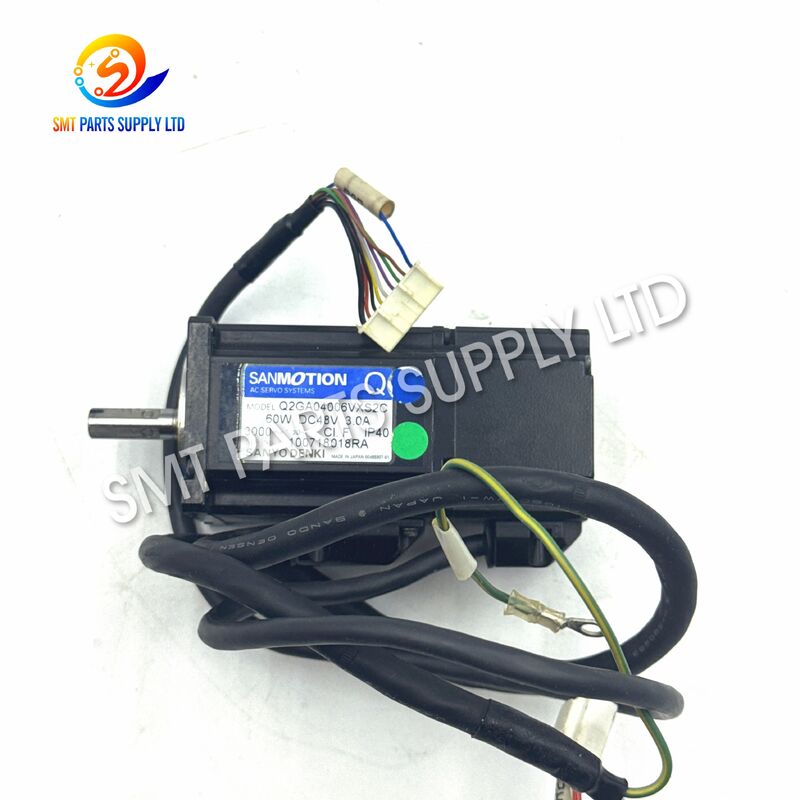

SANYO Q2GA04006VXS2C YV100 AC-servomotor 90K6C-025F11

SANYO Q2GA04006VXS2C YV100 AC-servomotor 90K6C-025F11

De SANYO Q2GA04006VXS2C AC-servomotor, geïdentificeerd door machineonderdeelnummer 90K6C-025F11, is een precisie-bewegingsbesturingscomponent die wordt gebruikt in compatibele YV100 SMT pick-and-place-machines. Het zet servoaandrijvingscommando's om in gecontroleerde roterende bewegingen en ondersteunt nauwkeurige machinepositionering, stabiele acceleratie, herhaalbare bewegingen en betrouwbare productiecycli.

Tijdens continue SMT-productie werkt de motor samen met de servodriver, het encoderfeedbacksysteem, de koppeling, de poelie, de riem, de sensor en de machinecontroller. Slijtage, schade aan de kabel, verslechtering van de lagers, defecte connectoren of abnormale feedback kunnen servo-alarmen, positioneringsfouten, trillingen, oververhitting, abnormaal geluid of onverwachte uitval van apparatuur veroorzaken.

Deze motor is geschikt voor SMT-fabrieken, onderhoudsafdelingen, apparatuurreparatiebedrijven, reparateurs van gebruikte machines en distributeurs van reserveonderdelen. Voor een nauwkeurige selectie moeten kopers het volledige model, onderdeelnummer, as, connectoren, kabelrichting, montageafmetingen en originele motornaamplaatje vergelijken voordat ze bestellen.

De servomotor is een belangrijk onderdeel van het bewegingssysteem van de machine. Lange bedrijfsuren, herhaalde acceleratie, mechanische belasting, vervuiling, slechte uitlijning of kabelmoeheid kunnen de prestaties geleidelijk verminderen.

Een motorgerelateerde fout moet zorgvuldig worden gediagnosticeerd, omdat soortgelijke symptomen ook kunnen worden veroorzaakt door de servodriver, encoderkabel, mechanisch mechanisme, koppeling, riem, sensor of machineparameters.

De volgende omstandigheden kunnen duiden op een probleem met de motor, kabel, aandrijving of mechanisch systeem:

• Servo-alarm verschijnt tijdens het opstarten van de machine.
• Het gerelateerde mechanisme kan niet terugkeren naar zijn uitgangspositie.
• De motor produceert ongebruikelijke geluiden tijdens beweging.
• De beweging van de machine wordt onstabiel tijdens het accelereren.
• De motor trilt terwijl hij een vaste positie aanhoudt.
• De temperatuur van de behuizing stijgt abnormaal.
• De herhaalbaarheid van de positionering neemt geleidelijk af.
• Het mechanisme stopt met tussenpozen tijdens de productie.
• Er wordt een encoder- of feedbackfout weergegeven.
• De as beweegt langzaam of kan de opgedragen positie niet bereiken.
• De machine moet herhaaldelijk opnieuw worden opgestart.
• De productiesnelheid moet worden verlaagd om alarmen te voorkomen.
• De motoras voelt na verwijdering ongewoon strak aan.
• De koppeling of poelie vertoont zichtbare slijtage.
• Kabelbewegingen veroorzaken periodieke machinefouten.

Het vervangen van de motor zonder het volledige bewegingssysteem te controleren, lost mogelijk geen storing op die wordt veroorzaakt door beschadigde bedrading, overmatige mechanische weerstand, een onjuiste servodriver of gewijzigde machineparameters.

Een correct afgestemde Q2GA04006VXS2C-motor kan helpen de bijbehorende bewegingsfunctie te herstellen in compatibele YV100-machineconfiguraties. Correcte identificatie, zorgvuldige installatie en gecontroleerd testen zijn essentieel voor een succesvolle vervanging.

Voordat u een offerte aanvraagt, verzamelt u de volgende gegevens:

• Compleet motormodel.
• Machine-onderdeelnummer.
• Machinemodel.
• Serienummer van de machine.
• Installatiepositie van de motor.
• Model met servodriver.
• Connectorhoeveelheid en vorm.
• Kabellengte en uitlaatrichting.
• Schachtdiameter en lengte.
• Afmetingen flens en montagegat.
• Katrol- of koppelingstype.
• Bestaande machinealarmcode.

De installatie moet worden uitgevoerd door gekwalificeerd machineonderhoudspersoneel. De motor mag niet in de montagepositie worden geforceerd en er mag niet met een hamer of hard gereedschap op de as worden geslagen.

Na de installatie begint u met visuele controles, servo-aan-bevestiging, homing, beweging op lage snelheid, testen van herhaalde posities, temperatuurobservatie en proefproductie.

Op elkaar lijkende servomotoren kunnen verschillende elektrische specificaties, feedbacksystemen, connectoren, assen, remmen of montage-interfaces gebruiken. Vóór vervanging moet altijd het volledige typeplaatje worden gecontroleerd.

De volgende tabel is bedoeld voor het onderscheiden van modellen en het organiseren van onderzoeken. Het bevestigt geen directe uitwisselbaarheid.

Motoren met vergelijkbare modelcodes kunnen verschillen in:

• Nominaal vermogen.
• Nominale spanning.
• Nominale snelheid.
• Encoderresolutie.
• Feedbackprotocol.
• Remfunctie.
• Schachtdiameter.
• Schachtlengte.
• Ontwerp met spiebaan.
• Afmetingen flens.
• Connectortype.
• Kabel lengte.
• Richting kabeluitgang.
• Positie montagegat.
• Stuurprogrammaparameters.
• Machinale toepassing.

Het originele motortypeplaatje en de fysieke vergelijking moeten als primaire selectiebasis worden gebruikt.

De Q2GA04006VXS2C-motor is bedoeld voor onderhoud van compatibele YV100 SMT-apparatuur en reparatie van bewegingssystemen.

• Productie van consumentenelektronica.
• Assemblage van auto-elektronica.
• Productie van LED-producten.
• Productie van communicatieapparatuur.
• Industriële controllerassemblage.
• Productie van stroomvoorziening.
• Productie van computeraccessoires.
• Productie van medische elektronica.
• Assemblage van Smart Home-producten.
• Productie van beveiligingsapparatuur.
• Productie van elektronische modules.
• Productie van elektronica op contractbasis.

Fabrieksonderhoudsteams kunnen deze motor gebruiken voor dringende reparaties aan apparatuur of hem als kritisch reserveonderdeel bewaren om onverwachte productiestilstand te verminderen.

Servicebedrijven kunnen de motor aanschaffen voor veldonderhoud, reparatie van machines door klanten, renovatie van apparatuur of inventarisatie van reserveonderdelen.

Revisiebedrijven kunnen motoren die abnormaal geluid, beschadigde kabels, asslijtage, slechte feedback of onstabiele werking vertonen, vervangen voordat ze een machine doorverkopen.

Distributeurs kunnen afzonderlijke motoren bestellen of deze combineren met andere machineonderdelen voor regionale inventarisatie en klantenondersteuning.

Fabrikanten die gevestigde YV100-productieapparatuur gebruiken, hebben mogelijk betrouwbare vervangingsondersteuning nodig om de leveringsschema's en productiecapaciteit te behouden.

De servomotor werkt als onderdeel van een motion control-systeem met gesloten lus.

1. De machinebesturing berekent de benodigde beweging.
2. Er wordt een bewegingscommando naar de servodriver gestuurd.
3. De servodriver levert gecontroleerd elektrisch vermogen aan de motor.
4. De motor zet elektrische energie om in roterende mechanische beweging.
5. De as brengt beweging over via een koppeling, katrol of riem.
6. Het feedbackapparaat meet de werkelijke motorpositie en snelheid.
7. Feedbackinformatie wordt teruggestuurd naar de servodriver.
8. De bestuurder vergelijkt de daadwerkelijke beweging met het commando.
9. Het motorvermogen wordt aangepast om positioneringsfouten te verminderen.
10. De machine bevestigt dat de doelpositie is bereikt.
11. De volgende productiebeweging begint.

De juiste motor- en feedbackconfiguratie helpen de machine een voorspelbare positionering te bereiken tijdens herhaalde productiecycli.

Servobesturing beheert snelheidsveranderingen, waardoor plotselinge mechanische schokken en onstabiele bewegingen worden verminderd.

Consistente motorrespons ondersteunt herhaalbare asbewegingen bij continu SMT-bedrijf.

Een correct afgestemde motor vermindert de noodzaak om connectoren, kabels, assen, beugels of machineparameters aan te passen.

Volledige modelverificatie vóór verzending kan technici helpen het vervangingswerk efficiënter uit te voeren.

Het aanhouden van een geverifieerde reservemotor kan productievertragingen verminderen wanneer een geïnstalleerde motor een onverwachte storing krijgt.

• Stop de machine volgens de standaard uitschakelprocedure.
• Koppel de hoofdvoeding los.
• Volg de fabrieksvergrendelings- en veiligheidsprocedure.
• Laat opgeslagen elektrische energie ontladen.
• Noteer de huidige alarmcode.
• Fotografeer de geïnstalleerde motor.
• Markeer elke connector en kabel.
• Noteer de richting van de kabelgeleiding.
• Markeer de positie van de koppeling of poelie.
• Zorg voor geschikt gereedschap en beschermingsmateriaal.

1. Ondersteun de motor voordat u de montageschroeven losdraait.
2. Koppel de stroom- en feedbackconnectoren voorzichtig los.
3. Maak de kabelklemmen los zonder aan de kabel te trekken.
4. Verwijder de koppeling of poelie zonder de as te raken.
5. Verwijder de motor uit de machinebeugel.
6. Inspecteer het montageoppervlak.
7. Controleer het aangedreven mechanisme op abnormale weerstand.
8. Vergelijk de verwijderde motor met de vervangende eenheid.
9. Bewaar de originele motor ter referentie totdat het testen is voltooid.

1. Bevestig het vervangende model en onderdeelnummer.
2. Inspecteer de motor op transportschade.
3. Controleer de as en montageflens.
4. Installeer de motor zonder de montagepositie te forceren.
5. Lijn de as en koppeling correct uit.
6. Draai de bevestigingsschroeven gelijkmatig vast.
7. Vermijd overmatige radiale of axiale asbelasting.
8. Leid de kabels door het oorspronkelijke pad.
9. Houd kabels uit de buurt van scherpe randen en bewegende delen.
10. Stekkers aansluiten zonder pinnen te buigen.
11. Bevestig alle connectorvergrendelingen.
12. Herstel kabelklemmen en beschermkappen.

De productie op volle snelheid mag pas beginnen nadat de tests op lage snelheid en herhaalde bewegingen met succes zijn voltooid.

• Sla niet op de motoras.
• Draag de motor niet aan de kabel.
• Forceer incompatibele connectoren niet.
• Buig de connectorpinnen niet.
• Installeer geen motor met zichtbare asschade.
• Gebruik een beschadigde koppeling niet opnieuw.
• Negeer mechanische weerstand niet.
• Wijzig de servoparameters niet zonder de oorspronkelijke waarden vast te leggen.
• Direct na vervanging niet op volle snelheid werken.
• Zorg ervoor dat er geen olie of reinigingsvloeistof in de connectoren terechtkomt.
• Leid kabels niet langs scherpe metalen randen.
• Draai de montageschroeven niet ongelijkmatig vast.
• Ga er niet vanuit dat gelijksoortige motoren uitwisselbaar zijn.
• Gebruik de machine niet zonder beschermkappen.
• Ga niet verder met testen als er abnormaal geluid of oververhitting optreedt.

Inspectievereisten kunnen worden geregeld op basis van de productconditie en bestelhoeveelheid.

De exacte staat, het uiterlijk, de teststandaard, de garantietermijn en het leveringsschema moeten in de formele offerte worden bevestigd.

Servomotoren bevatten precisielagers, assen, connectoren, kabels en feedbackcomponenten. Een goede verpakking helpt de motor te beschermen tijdens internationaal transport.

1. Controleer het productmodel en de hoeveelheid.
2. Reinig het buitenoppervlak.
3. Bescherm de as tegen directe schokken.
4. Dek de connectoren af ​​tegen stof en vocht.
5. Zet de kabel vast zonder strak te buigen.
6. Wikkel de motor in met dempingsmateriaal.
7. Plaats het apparaat in een geschikte binnendoos.
8. Vul lege ruimtes op om beweging te voorkomen.
9. Voeg indien nodig vochtbestendige bescherming toe.
10. Plaats de binnendoos in een omdoos.
11. Breng productidentificatielabels aan.
12. Verstevig de doos voor internationale verzending.

Voor de juiste selectie van een servomotor is zowel elektrische als mechanische bevestiging nodig.

Controleer elke letter en elk cijfer op het bestaande motorlabel:

Q2GA04006VXS2C

Het laatste achtervoegsel mag niet worden weggelaten omdat dit een andere as-, encoder-, connector-, kabel- of besturingsconfiguratie kan vertegenwoordigen.

Controleer of uit het machinedossier of de motoridentificatie blijkt:

90K6C-025F11

Het onderdeelnummer van de machine is een belangrijke referentie, maar moet samen met het volledige motormodel worden geverifieerd.

Voorzien:

• Machinemodel.
• Serienummer van de machine.
• Productie jaar.
• Locatie van motorinstallatie.
• Model met servodriver.
• Exacte alarmcode.
• Bestaande onderhoudshistorie.

Aanbevolen foto's zijn onder meer:

• Volledig motortypeplaatje.
• Voorste as.
• Achterste behuizing.
• Voedingsconnector.
• Feedback-connector.
• Kabeluitgang.
• Montage flens.
• Katrol of koppeling.
• Geïnstalleerde motorpositie.
• Machine-identificatieplaatje.

Vergelijken:

• Nominale spanning.
• Nominale stroom.
• Nominaal vermogen.
• Nominale snelheid.
• Encodertype.
• Voedingsconnector.
• Feedback-connector.
• Remfunctie.
• Compatibiliteit met servodrivers.

Vermeld of het onderzoek het volgende vereist:

• Nieuwe voorraad.
• Originele gebruikte voorraad.
• Gerenoveerde voorraad.
• Geteste voorraad.
• Noodverzending.
• Meerdere back-upeenheden.

Het verstrekken van volledige identificatie-informatie helpt herhaalde communicatie te verminderen en verlaagt het risico op het ontvangen van een ongeschikte motor.

• Luister naar abnormaal motorgeluid.
• Controleer op nieuwe servo-alarmen.
• Observeer de trillingen van de machine.
• Houd het motorgedeelte schoon.
• Zorg ervoor dat kabels niet tegen bewegende delen wrijven.
• Controleer op een te hoge motortemperatuur.

• Inspecteer kabelklemmen.
• Controleer de vergrendeling van de connector.
• Bekijk de geschiedenis van herhaalde alarmen.
• Inspecteer de ophoping van stof en olie.
• Houd de motortemperatuur in de gaten tijdens normale productie.

• Controleer de staat van de koppeling.
• Inspecteer de uitlijning van de poelie of riem.
• Controleer of de montageschroef goed vast zit.
• Controleer het aangedreven mechanisme op weerstand.
• Bekijk de alarmrecords van de servobestuurder.
• Maak een back-up van de machineparameters.
• Zorg voor een geverifieerde reservemotor als het risico op stilstand groot is.

Compatibiliteit is afhankelijk van de machineversie, installatiepositie, servodriver, connectoren, as, kabelrichting, montageafmetingen en origineel onderdeelnummer. Geef het bestaande motortypeplaatje en de installatiefoto's door voordat u bestelt.

Het standaardproduct heeft alleen betrekking op de Q2GA04006VXS2C-motor. Gerelateerde aandrijvingen, kabels, koppelingen, katrollen, riemen of machineonderdelen kunnen afzonderlijk worden vermeld als de volledige identificatie-informatie wordt verstrekt.

Ja. Bestellingen per stuk kunnen worden geaccepteerd, afhankelijk van de voorraad. Er kunnen ook bestellingen van meerdere motoren of gemengde SMT-reserveonderdelen worden geregeld voor onderhoudsbedrijven, fabrieken, distributeurs en reparateurs van apparatuur.

Beschikbare inspecties omvatten modelverificatie, bevestiging van het naamplaatje, uiterlijk van de behuizing, staat van de as, integriteit van de connector, staat van de kabel, montageoppervlak, rotatieweerstand, foto's en functionele tests volgens de geleverde productconditie.

Stuur het volledige motormodel, het onderdeelnummer van de machine, het machinemodel, het serienummer, het model van de servodriver, foto's van het typeplaatje, foto's van de connectoren, asafmetingen, montageafmetingen, kabelrichting, installatiepositie en vereiste productconditie.

Stuur uw aanvraag met de volgende gegevens:

• Motormodel:Q2GA04006VXS2C
• Artikelnummer:90K6C-025F11
• Toepasselijke machine:YV100
• Benodigde hoeveelheid.
• Vereiste productconditie.
• Land van bestemming en postcode.
• Duidelijke foto's van het motortypeplaatje.
• Foto's van stroom- en feedbackconnectoren.
• As- en montagefoto's.
• Vereiste levertijd.
• Bestaande machine-alarminformatie.

Ons verkoopteam beoordeelt de identificatiegegevens, bevestigt de beschikbare voorraad en staat, bereidt inspectie-informatie voor, berekent de juiste verzendoptie en verstrekt een formele offerte voor het onderhoud van uw SMT-machine.
