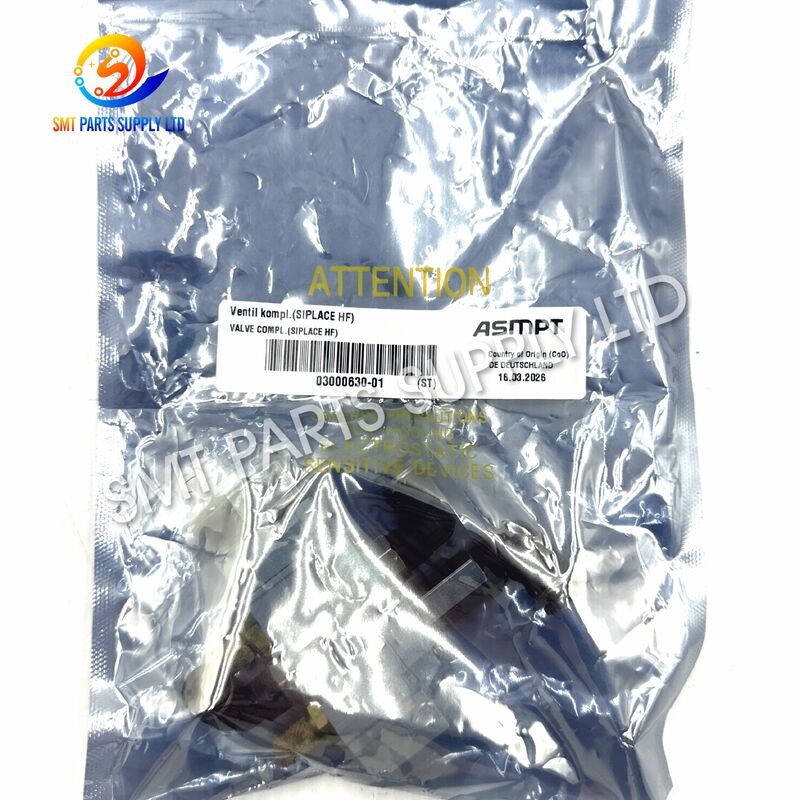

ASMPT 03000630-01 SMC SY5120-5LOU-01 24VDC magneetventielconstructie

De ASMPT 03000630-01 SMC SY5120-5LOU-01 magneetklepconstructie is ontworpen voor pneumatische richtingsregeling in compatibele ASMPT- en SIPLACE SMT-machineconfiguraties. Het zet een 24VDC elektrisch commando van het machinebesturingssysteem om in gecontroleerde persluchtschakeling, waardoor het aangesloten pneumatische mechanisme kan uitschuiven, intrekken, loslaten, vastklemmen, positioneren of terugkeren volgens de geprogrammeerde productievolgorde.

De SY5120-configuratie behoort tot de SMC SY5000-familie en maakt gebruik van een structuur met vijf poorten, twee posities en één magneet. De modelcode identificeert een standaardspoel van 24 VDC, een L-type stekkerverbinding geleverd zonder bijpassende connector, geïntegreerde indicator- en overspanningsonderdrukkingsfuncties, en 1/8-inch A- en B-werkpoorten.

Deze klep is geschikt voor SMT-fabrieken, apparatuurservicebedrijven, machinerenoveerders, onderhoudsafdelingen en distributeurs van industriële reserveonderdelen. Omdat extern vergelijkbare kleppen kunnen verschillen in spanning, poortgrootte, elektrische ingang, schroefdraad, pilot-ontwerp, handmatige bediening en accessoires, moet altijd het volledige originele label worden gecontroleerd voordat u bestelt.

Een SMT-plaatsingsmachine is afhankelijk van een stabiele pneumatische besturing om herhaalde mechanische acties te voltooien. Elke luchtgestuurde beweging moet op het juiste moment plaatsvinden en de gewenste positie bereiken voordat de machine zijn geprogrammeerde reeks voortzet.

Na langdurig onderhoud kan de klep te maken krijgen met vervuiling, verslechtering van de spoel, beschadiging van de connector, slijtage van de interne afdichting, beperkte uitlaatstroom of onstabiele beweging van de spoel. Deze omstandigheden kunnen de reactiesnelheid verminderen en tot periodieke machinestoringen leiden.

Officiële bedieningsrichtlijnen bevelen de voorbereiding van schone lucht aan, inclusief een stroomopwaarts luchtfilter met filtratie van 5 μm of fijner. Overmatige afvoer moet worden gecontroleerd met geschikte droog- of waterafscheidingsapparatuur.

Een machinealarm bevestigt niet automatisch dat de klep defect is. De controlleruitgang, connector, kabel, luchttoevoer, regelaar, filter, slang, sensor, actuator, uitlaatdemper en mechanische montage moeten ook worden geïnspecteerd.

Een gestructureerde inspectie helpt onderhoudsteams de feitelijke storing te identificeren en onnodige vervanging van onderdelen te voorkomen.

Twee kleppen kunnen er vrijwel identiek uitzien, maar toch verschillende werkingskenmerken hebben.

De officiële SY5000-configuratiegegevens identificeren de serie, enkele activering met twee posities, 24VDC-spanning, LO elektrische ingang, U-type licht en overspanningsonderdrukker en 1/8-inch werkpoortspecificatie.

De SY5000-productfamilie is gespecificeerd voor luchtdiensten, met een omgevings- en vloeistoftemperatuurbereik van -10°C tot 50°C zonder bevriezing en configuraties tot 0,7 MPa.

De volgende vergelijking helpt bij het onderscheiden van veelgebruikte SY5000-bedieningsfamilies. Het volledige achtervoegsel moet nog worden gecontroleerd omdat spanning, stekkerstijl, onderdrukker, poort, draad en opties kunnen verschillen.

Het klepsamenstel wordt gebruikt voor richtingsregeling van perslucht in compatibele SMT-plaatsingsmachinesystemen. Het ontvangt een elektrisch commando en bestuurt het luchtpad dat is aangesloten op een pneumatische actuator of machinemechanisme.

Afhankelijk van het geïnstalleerde pneumatische circuit kan de klep het volgende regelen:

De precieze functie van onderdeelnummer 03000630-01 moet worden bevestigd aan de hand van de installatiepositie van de machine, het pneumatische diagram, het onderhoudsboekje of het verwijderde onderdeel.

De klep heeft vijf belangrijke pneumatische paden.

Wanneer de spoel niet wordt bekrachtigd, blijft de klep in zijn normale positie. De interne spoel verbindt de druktoevoerpoort met één actuatorpoort, terwijl de tegenoverliggende actuatorpoort is verbonden met de uitlaat.

Het aangesloten pneumatische mechanisme blijft daarom in of keert terug naar zijn normale machinepositie.

Wanneer de controller 24VDC levert:

1. De magneetspoel produceert een magnetisch veld.
2. Het pilootmechanisme verandert van status.
3. De stuurdruk beweegt de hoofdspoel.
4. De interne luchtkanalen schakelen.
5. Toevoerlucht stroomt naar de tegenoverliggende werkpoort.
6. Lucht uit de andere actuatorkamer wordt afgevoerd.
7. Het aangesloten mechanisme verandert van positie.

Wanneer de elektrische bediening is verwijderd:

1. De spoelstroom stopt.
2. Het magnetische veld stort in.
3. Het pilotgedeelte keert terug.
4. De hoofdspoel keert terug naar zijn normale positie.
5. De aan- en afvoerwegen keren terug naar hun oorspronkelijke staat.
6. De actuator voltooit zijn retourbeweging.

Dankzij het indicatielampje kan onderhoudspersoneel controleren of de solenoïde een elektrisch commando ontvangt.

De overspanningsbeveiliging helpt de spanningspiek te verminderen die ontstaat wanneer de spoel wordt uitgeschakeld. De U-configuratie wordt geïdentificeerd als een met licht uitgerust, niet-polair overspanningsonderdrukkingstype.

Een verlichte indicator garandeert niet dat de lucht correct schakelt. Onvoldoende luchtdruk, interne vervuiling, geblokkeerde uitlaat, beschadigde slangen of mechanische obstructie kunnen nog steeds beweging van de actuator verhinderen.

Voordat u de originele klep verwijdert:

• Stop de machine volgens de goedgekeurde uitschakelprocedure.
• Ontkoppel of isoleer de elektrische stroom waar nodig.
• Sluit de persluchttoevoer.
• Laat de opgeslagen luchtdruk ontsnappen.
• Bevestig dat verbonden mechanismen niet onverwacht kunnen bewegen.
• Fotografeer de originele bedrading en buizen.
• Label elke luchtslang voordat u deze loskoppelt.
• Noteer het volledige kleplabel.
• Controleer de montagerichting en montagepositie.
• Houd vervangende poorten beschermd tegen stof.

Door de handmatige override te bedienen, kan aangesloten apparatuur onmiddellijk worden geactiveerd. Het personeel moet bevestigen dat de beweging veilig is voordat deze wordt gebruikt. Na vervanging van de klep moet de opgeslagen perslucht worden gecontroleerd en moeten er maatregelen worden genomen om plotselinge beweging van de actuator te voorkomen.

Niet doen:

• Pas een verkeerde spoelspanning toe.
• Installeer de klep terwijl het circuit onder druk staat.
• Blokkeer de uitlaatpoorten.
• Laat overtollige afdichtingstape in de klep komen.
• Verwissel A- en B-buizen zonder het circuit te controleren.
• Trek de stekker aan de draden eruit.
• Bedien beschadigde slangen of fittingen.
• Laat een handbediening voor vergrendeling ingeschakeld.
• Wijzig de spoel of het kleplichaam.
• Hervat de automatische productie voordat u het mechanisme test.

In de officiële richtlijnen wordt opgemerkt dat langdurige, continue bekrachtiging de temperatuur van de spoel kan verhogen en de klep of nabijgelegen apparatuur kan beïnvloeden. Wanneer langdurige bekrachtiging onvermijdelijk is, moet een geschikt warmtebeheer worden overwogen.

Geef a.u.b. op:

1. Een volledige foto van de geïnstalleerde klep.
2. Een close-upfoto van het volledige kleplabel.
3. Een foto van onderdeelnummer 03000630-01 van de apparatuur.
4. Een foto van de stekker.
5. Een foto waarop alle pneumatische buizen te zien zijn.
6. Een foto van de montagepositie.
7. Een foto van het modelplaatje van de machine, indien beschikbaar.

Er mag niet voor een klep worden gekozen alleen omdat:

• De lichaamskleur is vergelijkbaar.
• De fysieke grootte lijkt identiek.
• Het eerste deel van het model is hetzelfde.
• De vorm van de connector lijkt op elkaar.
• De fitting kan in de poort worden geschroefd.
• De online productfoto lijkt op de geïnstalleerde klep.

Een klein achtervoegselverschil kan de spanning, het stekkertype, de onderdrukker, de draad, het pilootontwerp of het bedrijfsgedrag veranderen.

Vóór verzending kunnen de volgende controles worden uitgevoerd volgens de opgegeven staat en overeengekomen ordervereisten.

Functionele testvereisten moeten vóór de orderbevestiging worden overeengekomen, omdat de noodzakelijke armaturen en testprocedures kunnen variëren.

Nee. De compatibiliteit is afhankelijk van de machineconfiguratie en het geïnstalleerde pneumatische circuit. Bevestig het machinemodel, het volledige originele label, het onderdeelnummer, de spanning, de stekker, de poortindeling, de fittingen en de montagepositie voordat u bestelt.

De modelcode identificeert een standaardspoel van 24 VDC. Het machinevermogen moet vóór installatie nog steeds worden gemeten en bevestigd om onjuiste bediening of elektrische schade te voorkomen.

De LO-code identificeert een L-type stekkerinvoer zonder bijpassende connector. Bevestig of de bestelling alleen de klep, een afzonderlijke connector, aansluitdraden, fittingen of een volledige machinespecifieke montage vereist.

Niet automatisch. Andere SY5000-modellen kunnen andere kenmerken hebben op het gebied van bediening, spanning, connector, poort, draad, piloot of neutrale positie. Het volledige model en de machinebesturingsvereisten moeten overeenkomen.

Geef het benodigde aantal, het onderdeelnummer van de apparatuur, het volledige klepmodel, het machinemodel, duidelijke labelfoto's, connectorfoto, installatiefoto, gevraagde staat, land van levering en verwachte leverdatum op.

Neem contact op met ons verkoopteam voor beschikbaarheid, compatibiliteitsbevestiging, levertijd, prijzen, verpakking en internationale verzendinformatie.

Om een ​​snelle en nauwkeurige offerte te ontvangen, verzoeken wij u het volgende te vermelden:

• Productnaam.
• Onderdeelnummer 03000630-01.
• Ventielmodel SY5120-5LOU-01.
• Machinemodel en serienummer.
• Benodigde hoeveelheid.
• Duidelijke foto's van de originele klep.
• Foto's van connectoren en pneumatische poorten.
• Gevraagde productconditie.
• Land van levering.
• Vereiste leverdatum.

Wij verwelkomen vragen van SMT-fabrieken, bedrijven voor apparatuuronderhoud, machinerenoveerders, industriële distributeurs en elektronicafabrikanten in Europa, Noord-Amerika, Zuidoost-Azië en andere internationale markten.

Handelsmerkkennisgeving:Merknamen en modelreferenties worden alleen gebruikt voor productidentificatie en compatibiliteitsbevestiging. Alle handelsmerken blijven eigendom van hun respectievelijke eigenaren.
