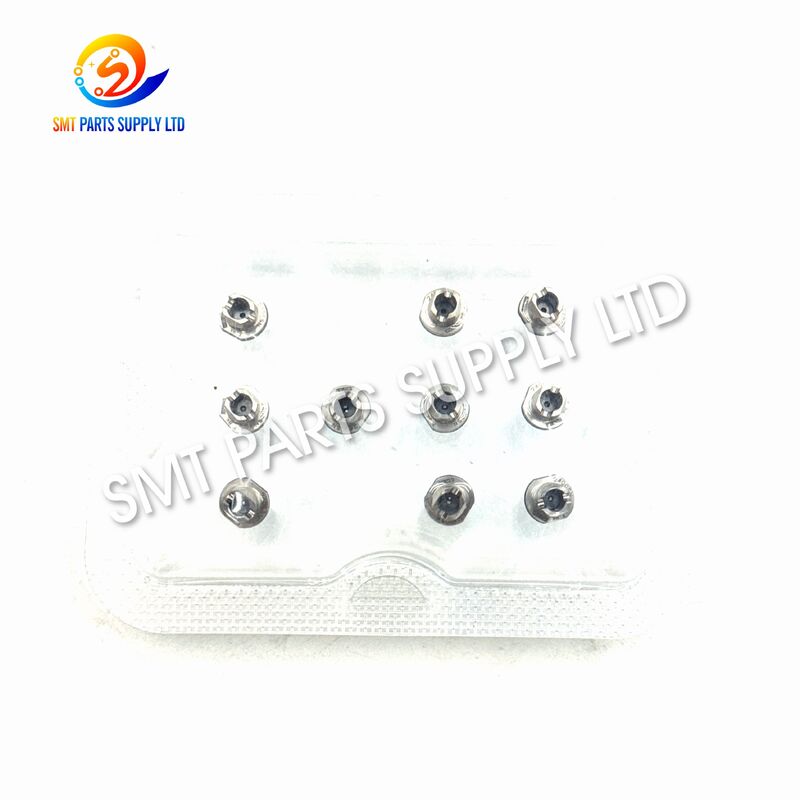

Panasonic 240CSN keramische SMT-mondstuk CM DT NPM N610119486AB

Panasonic 240CSN keramische SMT-mondstuk CM DT NPM N610119486AB

Het Panasonic 240CSN keramische SMT-mondstuk, geïdentificeerd door onderdeelnummer N610119486AB, is ontworpen voor vacuümopname, transport, uitlijning en plaatsing van compatibele opbouwcomponenten. Het wordt vaak gebruikt bij geselecteerde CM-, DT- en NPM-pick-and-place-machineconfiguraties die zijn uitgerust met een geschikte spuitkop.

Het mondstuk is voorzien van een keramische pick-uptip met een nominale buitendiameter van Ø2,4 mm en een vacuümopening van Ø1,8 mm. Deze structuur biedt een geschikt contactgebied voor geselecteerde middelgrote chipcomponenten, inclusief typische 3216 en 4532 weerstands- of condensatorpakketten en compatibele tantaalcomponenten.

De 240CSN-spuitmond is ontworpen voor productievervanging, preventief onderhoud, lijnrenovatie en inventarisatie van reserveonderdelen en helpt fabrikanten stabiele oppakprestaties te handhaven en onderbrekingen te verminderen die worden veroorzaakt door versleten, geblokkeerde, gebarsten of verkeerd geselecteerde spuitmonden.

De uiteindelijke compatibiliteit moet altijd worden bevestigd op basis van het machinemodel, het type plaatsingskop, het bestaande mondstuknummer, de afmetingen van de componenten, de vorm van het bovenoppervlak en de productieparameters.

Productidentificatie

Belangrijkste productvoordelen

Oorzaak: Veel voorkomende SMT-problemen gerelateerd aan de staat van het mondstuk

Een pick-and-place-spuitmond is een klein onderdeel, maar heeft een directe invloed op de betrouwbaarheid van de pick-up, de stabiliteit van de componenten, de zichtherkenning, de plaatsingsnauwkeurigheid en de productiecontinuïteit.

Wanneer het mondstuk versleten, verstopt, beschadigd of ongeschikt voor het onderdeel raakt, kan de machine herhaalde fouten produceren, zelfs als andere systemen correct functioneren.

1. Versleten pick-upoppervlak

Continu contact met componenten kan het profiel van de spuitmondtip geleidelijk veranderen. Slijtage kan het beschikbare afdichtingsoppervlak verkleinen en een onstabiele vacuümopname veroorzaken.

Typische resultaten zijn onder meer:

• Toegenomen fouten bij het oppakken van componenten.
• Componenten bewegen na het oppakken.
• Componentrotatie tijdens hoofdbeweging.
• Onregelmatige plaatsingsposities.
• Hogere frequentie van nieuwe pogingen.
• Verminderde productie-efficiëntie.

2. Geblokkeerde vacuümdoorgang

Stof, lijmresten, soldeerpasta, verpakkingsresten en kleine deeltjes van componenten kunnen in het interne vacuümkanaal terechtkomen.

Een gedeeltelijk verstopt mondstuk kan nog steeds bepaalde componenten opzuigen, maar de zuigkracht kan inconsistent worden. Dit maakt het moeilijk om de fout tijdens de productie te identificeren.

3. Gebarsten keramische punt

Keramische tips bieden uitstekende maatvastheid, maar kunnen beschadigd raken door schokken, onjuiste behandeling, botsingen met de machine of overmatige installatiekracht.

Zelfs een kleine scheur kan invloed hebben op:

• Vacuüm verzegelen.
• Contact saldo.
• Uitlijning van componenten.
• Herhaalbaarheid van de pick-up.
• Duurzaamheid van de punt.
• Machineherkenning.

4. Verkeerde spuitmondgrootte

Een mondstuk dat te klein is, biedt mogelijk niet voldoende contactoppervlak of vacuümhoudkracht.

Een te groot mondstuk kan in contact komen met:

• Componentterminals.
• Verhoogde pakketstructuren.
• Nabijgelegen componenten.
• Zakken met tape.
• Feederoppervlakken.
• Gevoelige optische gebieden.

Bij de juiste keuze van het mondstuk moet rekening worden gehouden met meer dan alleen de lengte en breedte van het onderdeel.

5. Onjuiste ophaalpositie

Een geschikt mondstuk kan nog steeds slecht presteren als de geprogrammeerde oppakpositie niet gecentreerd is op een stabiel componentoppervlak.

Opname buiten het midden kan het volgende veroorzaken:

• Kantelen van componenten.
• Rotatie tijdens beweging.
• Fouten in oogcorrectie.
• Plaatsingsverschuiving.
• Component valt.
• Pakketschade.

6. Onjuiste vacuüminstellingen

Bij onvoldoende vacuüm kunnen onderdelen tijdens beweging vallen.

Overmatig vacuüm kan ervoor zorgen dat componenten langzamer loskomen of het risico vergroten dat meerdere dunne onderdelen uit een ongeschikte verpakking worden gehaald.

7. Onjuiste plaatsingshoogte

Als de oppakhoogte te laag is, kan het mondstuk te veel tegen de component- of feederzak drukken.

Als de oppakhoogte te hoog is, kan het zijn dat het mondstuk geen volledige afdichting met het componentoppervlak creëert.

8. Slechte conditie van de feeder

Pickup-problemen worden niet altijd veroorzaakt door het mondstuk. Een versleten feeder, een onjuiste tapepositie, een onstabiele componentzak of een probleem met de afdektape kunnen soortgelijke symptomen veroorzaken.

Het mondstuk, de feeder, het vacuümsysteem, de kopkalibratie, de zichtinstellingen en het programma moeten daarom samen worden geïnspecteerd.

Veel voorkomende productiesymptomen en mogelijke oorzaken

Oplossing: Gebruik het juiste 240CSN mondstuk

Door het juiste 240CSN-mondstuk te installeren, kan de beoogde opname-interface tussen de plaatsingskop en compatibele componenten worden hersteld.

De keramische punt zorgt voor een gecontroleerd contactoppervlak, terwijl de vacuümopening van Ø1,8 mm een ​​negatieve druk mogelijk maakt om het onderdeel tijdens de overdracht vast te houden.

Wanneer het mondstuk correct is geselecteerd en geïnstalleerd, kan het helpen bij het verbeteren van:

Pickup-stabiliteit

Een geschikt opneemoppervlak zorgt voor een consistenter contact tussen het mondstuk en het onderdeel.

Componentenholding

Stabiele vacuümstroom zorgt ervoor dat het onderdeel veilig bevestigd blijft tijdens acceleratie, rotatie, visuele inspectie en beweging richting de PCB.

Herhaalbaarheid van plaatsing

Consistente oppakpositie en componentoriëntatie helpen de machine nauwkeurige plaatsingscorrecties toe te passen.

Continuïteit van de productie

Het vervangen van een versleten of gebarsten spuitmond kan het aantal terugkerende pick-up-alarmen, handmatige interventies en productiestops verminderen.

Onderhoudsefficiëntie

Het duidelijk geïdentificeerde 240CSN-model en het N610119486AB-onderdeelnummer vereenvoudigen de aankoop en het beheer van reserveonderdelen.

Componentbescherming

De juiste spuitmondgrootte kan onnodig contact met componentterminals of gevoelige pakketstructuren verminderen.

Verwachte operationele verbeteringen

Het eindresultaat is afhankelijk van het volledige productieproces. Een nieuw mondstuk kan schade aan de feeder, kopkalibratiefouten, fouten in het vacuümsysteem, onjuiste programmering of ongeschikte verpakking van componenten niet zelfstandig corrigeren.

Specificaties

Uitleg spuitmondcode

De modelaanduiding helpt kopers de basisconfiguratie van het mondstuk te begrijpen.

De spuitmondcode mag niet als enige compatibiliteitsnorm worden gebruikt. Klanten moeten ook het bestaande mondstuk, het machinemodel, het koptype, het componentenpakket en de fysieke afmetingen controleren.

Vergelijking van spuitmonden van dezelfde serie

Deze vergelijking is bedoeld als voorlopige referentie. Het juiste model is afhankelijk van het bovenoppervlak van de component, het gewicht, de hoogte, de pakketgeometrie, het oppakcentrum, het machineprogramma en de kopconfiguratie.

240CSN en vergelijkbare modellen uit de 240-serie

Deze modellen lijken misschien op elkaar, maar er mag niet van worden uitgegaan dat ze uitwisselbaar zijn.

Controleer altijd:

• Volledige spuitmondmarkering.
• Origineel onderdeelnummer.
• Totale lengte van het mondstuk.
• Montage structuur.
• Flens ontwerp.
• Herkenningsteken.
• Tipgeometrie.
• Machinekopspecificatie.

Sollicitatie

Het Panasonic 240CSN-mondstuk wordt gebruikt in automatische SMT-assemblageprocessen die een stabiele vacuümopname en nauwkeurige plaatsing van compatibele elektronische componenten vereisen.

Consumentenelektronica

Geschikte productieomgevingen kunnen zijn:

• Smarthome-bedieningsborden.
• Audio- en videoproducten.
• Besturingen voor huishoudelijke apparaten.
• Weergavemodules.
• Draagbare elektronische apparaten.
• Stroomadapters en opladers.

Auto-elektronica

Mogelijke toepassingen zijn onder meer:

• Voertuigcontrolemodules.
• Verlichtingsbesturingsborden.
• Sensorassemblages.
• Modules voor energiebeheer.
• Communicatie-eenheden.
• Dashboardelektronica.

Industriële elektronica

Het mondstuk kan worden toegepast in productie waarbij sprake is van:

• Programmeerbare controllers.
• Industriële voedingen.
• Motorbesturingsborden.
• Automatiseringsapparatuur.
• Bewakingssystemen.
• Communicatie-interfaces.

Communicatieproducten

Compatibele plaatsing van componenten kan vereist zijn voor:

• Netwerkapparatuur.
• Draadloze modules.
• Signaalverwerkingsborden.
• Communicatieterminals.
• Apparatuur voor gegevensoverdracht.
• Antenne-controlesystemen.

Verlichtingselektronica

Het mondstuk ondersteunt compatibele plaatsing van componenten voor:

• LED-driverborden.
• Verlichtingsregelaars.
• Stroomconversiecircuits.
• Slimme verlichtingsmodules.
• Industriële verlichtingsassemblages.

Medische en laboratoriumelektronica

Waar component- en procesvereisten geschikt zijn, kunnen toepassingen het volgende omvatten:

• Bewakingsapparatuur.
• Laboratorium instrumenten.
• Diagnostische elektronica.
• Besturingsmodules.
• Draagbare elektronische apparaten.

Typische gebruiksscenario's

Hoe het werkt

Stap 1: Installatie van het mondstuk

Het 240CSN-mondstuk wordt geïnstalleerd in een compatibel mondstukstation of plaatsingskopinterface.

Het montagegebied moet schoon, onbeschadigd en vrij van losse deeltjes zijn.

Stap 2: Machineherkenning

De machine bevestigt het spuitdoptype via de toepasselijke herkenningsmethode en productieprogramma.

Onjuiste spuitmondidentificatie kan resulteren in een alarm of onjuiste behandeling van componenten.

Stap 3: Pickup-positionering

De plaatsingskop beweegt boven het invoervak ​​met daarin de geprogrammeerde component.

De machine lijnt de spuitmond uit met de gedefinieerde ophaalcoördinaten.

Stap 4: Mondstukcontact

De keramische punt nadert het componentoppervlak.

Door de juiste opneemhoogte kan het mondstuk een geschikt contact creëren zonder overmatige druk uit te oefenen.

Stap 5: Vacuümactivering

Er wordt negatieve druk uitgeoefend via de vacuümopening van Ø1,8 mm.

Het onderdeel wordt tegen de spuitmondtip gehouden.

Stap 6: Componenten optillen

De plaatsingskop tilt het onderdeel uit de tapezak, lade, stickfeeder of ander invoersysteem.

Stap 7: Visie-inspectie

Het machine vision-systeem controleert de positie, rotatie en oriëntatie van de componenten.

Het plaatsingsprogramma berekent de benodigde correctie.

Stap 8: Componentoverdracht

De kop transporteert het onderdeel naar de geprogrammeerde PCB-locatie.

Het mondstuk moet een stabiele zuigkracht behouden tijdens beweging en rotatie.

Stap 9: PCB-plaatsing

De plaatsingskop laat het onderdeel op de soldeerpasta of op de gespecificeerde plaatpositie zakken.

Gecontroleerde plaatsingskracht helpt schade aan componenten of PCB's te voorkomen.

Stap 10: Vacuümvrijgave

De machine stopt het vacuüm en geeft het onderdeel vrij.

Het mondstuk keert vervolgens terug voor de volgende plaatsingscyclus.

Werkprocestabel

Hoe u het juiste mondstuk kiest

1. Bevestig het machinemodel

Geef de volledige machineaanduiding op.

Voorbeelden kunnen zijn:

• CM402.
• CM602.
• NPM-serie.
• DT-serie.
• Andere compatibele configuraties.

De machinefamilie alleen is wellicht niet voldoende, omdat er op hetzelfde platform verschillende koppen kunnen worden geïnstalleerd.

2. Bevestig het type plaatsingskop

De plaatsingskop bepaalt:

• Montage-interface voor mondstuk.
• Lengte mondstuk.
• Herkenningsmethode.
• Ondersteunde componentgrootte.
• Maximaal componentgewicht.
• Vacuümcapaciteit.
• Plaatsing snelheid.

Een 240CSN-spuitmond mag alleen worden besteld nadat de kopcompatibiliteit is bevestigd.

3. Controleer de bestaande spuitmondmarkering

Zorg voor duidelijke foto's waarop te zien is:

• Volledig mondstuklichaam.
• Keramische pick-uptip.
• Flens.
• Herkenningsteken.
• Gedrukt model.
• Onderdeelnummerlabel.
• Installatie-interface.

4. Geef de afmetingen van de componenten op

De volgende gegevens moeten worden opgenomen:

5. Onderzoek het oppervlak van het onderdeel

De punt van het mondstuk moet contact maken met een stabiel gebied.

Vermijd het selecteren van een mondstuk dat in aanraking komt met:

• Blootgestelde terminals.
• Verhoogde etiketten.
• Optische lenzen.
• Open gaten.
• Breekbare omslagen.
• Ongelijke gevormde oppervlakken.
• Gevoelige elektrische structuren.

6. Bevestig het vereiste afhaalgebied

Het Ø2,4 mm contactprofiel moet passen binnen het stabiele bovenoppervlak van het onderdeel.

Het mondstuk mag niet voorbij het onderdeellichaam uitsteken en niet in contact komen met aangrenzende verpakkingsstructuren.

7. Evalueer het gewicht van de componenten

Zwaardere componenten vereisen voldoende vacuümhoudkracht en een stabiel contactoppervlak.

Er moet ook rekening worden gehouden met de versnelling van de componenten en de machinesnelheid.

8. Bekijk de productiesnelheid

Snelle plaatsing zorgt voor grotere versnellingskrachten.

Een spuitmond die werkt tijdens handmatig testen, kan op volle productiesnelheid nog steeds instabiel worden.

9. Bevestig de erkenningsvereisten

De aanduiding “N” is gekoppeld aan een herkenningsconfiguratie die wordt gebruikt door compatibele NPM-systemen.

Controleer of de machine de bijbehorende spuitdopherkenningsfunctie nodig heeft.

10. Voer een proeftest uit

Voor een nieuwe aanvraag begint u met:

• Ophalen op lage snelheid.
• Handmatige componentencontrole.
• Bevestiging van visieherkenning.
• Inspectie van plaatsingspositie.
• Bewaking van de vacuümstabiliteit.
• Geleidelijke snelheidsverhoging.

Informatie vereist vóór offerte

Volledige informatie maakt een snellere beoordeling van de compatibiliteit mogelijk en vermindert het risico op het ontvangen van een ongeschikt mondstuk.

Kwaliteitscontrole

Modelverificatie

Het mondstukmodel en het onderdeelnummer moeten worden gecontroleerd aan de hand van de inkooporder.

Uiterlijkinspectie

Het mondstuk moet worden geïnspecteerd op:

• Scheuren.
• Vervorming.
• Verontreiniging.
• Zware krassen.
• Impactschade.
• Ontbrekende identificatie.
• Abnormale slijtage.

Inspectie van keramische tip

De keramische pick-uptip moet het volgende hebben:

• Een compleet contactoppervlak.
• Geen zichtbare chipjes.
• Geen grote randschade.
• Geen lijmvervuiling.
• Geen geblokkeerde opening.

Inspectie van vacuümdoorgangen

Het interne kanaal moet een schone luchtstroom mogelijk maken.

Een geblokkeerde doorgang kan de ophaalprestaties aanzienlijk verminderen.

Inspectie van montageconstructie

Het installatiegebied moet overeenkomen met de bevestigde kopconfiguratie.

Hoeveelheidsinspectie

De verpakte hoeveelheid moet overeenkomen met de inkooporder en de paklijst.

Verpakkingsinspectie

Elke spuitmond moet worden beschermd tegen:

• Invloed.
• Stof.
• Vocht.
• Van tip tot tip contact.
• Transporttrilling.

Inspectietabel vóór verzending

Installatie-aanbevelingen

1. Stop de machine volgens de goedgekeurde onderhoudsprocedure.
2. Verplaats de plaatsingskop naar een veilige onderhoudspositie.
3. Verwijder het bestaande mondstuk met behulp van de juiste hanteringsmethode.
4. Inspecteer het spuitmondstation op stof of gebroken materiaal.
5. Reinig het montagegebied met een goedgekeurd onderhoudsgereedschap.
6. Raak de keramische punt niet met blote vingers aan.
7. Installeer het 240CSN-mondstuk zonder overmatige kracht.
8. Controleer of het mondstuk correct is geplaatst.
9. Controleer machineherkenning.
10. Voer een ophaaltest bij lage snelheid uit.
11. Controleer de uitlijning van het zicht en het vrijgeven van de componenten.
12. Hervat de productie op volle snelheid pas na stabiele tests.

Onderhoudsaanbevelingen

Dagelijkse visuele inspectie

Controleer de spuitmondtip op zichtbare vervuiling, scheuren en abnormale slijtage.

Regelmatige schoonmaak

Gebruik een goedgekeurde SMT-spuitmondreinigingsmethode.

Steek geen harde metalen voorwerpen in de keramische opening.

Controle van vacuümprestaties

Bewaak trends in pick-upfouten en vacuümprestaties.

Een geleidelijke toename van het aantal fouten kan wijzen op een gedeeltelijk verstopte spuitmond.

Botsingsinspectie

Verwijder en inspecteer het mondstuk onmiddellijk na een hoofdbotsing of een abnormale machinestop.

Goede opslag

Plaats sproeiers in afzonderlijke compartimenten.

Zorg ervoor dat keramische tips niet met elkaar in contact komen.

Onderhoudsgegevens

Dossier:

• Mondstukmodel.
• Artikelnummer.
• Installatiedatum.
• Machinelijn.
• Hoofd positie.
• Datum van schoonmaken.
• Foutgeschiedenis.
• Reden van vervanging.

Aanbevolen onderhoudsschema

De werkelijke onderhoudsintervallen zijn afhankelijk van het productievolume, de netheid van de werkplaats, het materiaal van de componenten, de staat van de aanvoer en de machinesnelheid.

Verpakking

Speciale labels, inspectiegegevens of aangepaste verpakkingen kunnen vóór de orderbevestiging worden besproken.

Inkoopvoordelen

Productgegevens wissen

Het 240CSN-model en het N610119486AB-onderdeelnummer zijn duidelijk vermeld om het verkrijgen te vergemakkelijken.

Compatibiliteitshulp

Machine-, kop-, component- en bestaande mondstukinformatie kan worden bekeken voordat de bestelling wordt bevestigd.

Flexibele hoeveelheid

Proefbestellingen, onderhoudshoeveelheden en aankopen van productievolumes kunnen worden besproken.

Beschermende exportverpakking

Individuele bescherming helpt schade aan de keramische punt tijdens internationaal transport te verminderen.

Controle vóór verzending

Productmodel, uiterlijk, toestand van de tip, vacuümdoorgang en hoeveelheid kunnen vóór verzending worden gecontroleerd.

Geschikt voor meerdere koperstypen

Dit product is geschikt voor:

• SMT-fabrieken.
• Fabrikanten van elektronica.
• EMS-bedrijven.
• Machineonderhoudsteams.
• Renoveerders van apparatuur.
• Distributeurs van reserveonderdelen.
• Overzeese handelsbedrijven.
• Technische dienstverleners.

Veelgestelde vragen

Vraag 1: Wat is het primaire onderdeelnummer voor het Panasonic 240CSN-mondstuk?

Het primaire onderdeelnummer is N610119486AB. Kopers moeten de bestaande spuitmondmarkering, het machinemodel, het koptype en de fysieke structuur bevestigen voordat ze een bestelling plaatsen, omdat vergelijkbare spuitmondmodellen uit de 240-serie niet automatisch uitwisselbaar zijn.

Vraag 2: Welke machines kunnen het 240CSN-mondstuk gebruiken?

Het mondstuk wordt vaak geassocieerd met geselecteerde CM-, DT- en NPM-pick-and-place-machineconfiguraties. Compatibiliteit is afhankelijk van de geïnstalleerde plaatsingskop, spuitmondinterface, herkenningssysteem en machineprogramma en niet alleen van de naam van de machinefamilie.

Vraag 3: Welke componenten kan het 240CSN-mondstuk oppakken?

Typische toepassingsreferenties omvatten 3216 en 4532 weerstands- of condensatorpakketten en compatibele tantaalcomponenten. De daadwerkelijke geschiktheid hangt af van de afmetingen van de componenten, het gewicht, de hoogte, de vorm van het bovenoppervlak, het oppakcentrum, de vacuüminstellingen en de productiesnelheid.

Vraag 4: Waarom veroorzaakt een nieuw mondstuk nog steeds ophaalfouten?

Het probleem kan te maken hebben met de positie van de feeder, de verpakking van de componenten, de vacuümtoevoer, de kalibratie van de kop, de oppakhoogte, de zichtinstellingen, de machineprogrammering of een onjuiste keuze van de spuitdoppen. Het volledige ophaalproces moet worden geïnspecteerd voordat extra onderdelen worden vervangen.

Vraag 5: Welke informatie is vereist voor een nauwkeurige offerte?

Geef het mondstukmodel, het onderdeelnummer, het volledige machinemodel, het type plaatsingskop, bestaande foto's van het mondstuk, de afmetingen van de componenten, het componentenpakket, de vereiste hoeveelheid, de leveringsbestemming, de gevraagde staat en eventuele speciale inspectie- of verpakkingsvereisten op.

Neem contact met ons op

Neem contact met ons op voor productbeschikbaarheid, offertes, doorlooptijd, compatibiliteitsbeoordeling, inspectievereisten en internationale leveringsafspraken.

Om een ​​snellere en nauwkeurigere offerte te ontvangen, verzoeken wij u het volgende op te nemen:

• Productmodel: 240CSN.
• Onderdeelnummer: N610119486AB.
• Compleet machinemodel.
• Type plaatsingskop.
• Bestaande spuitmondfoto's.
• Componentnaam en pakket.
• Afmetingen van componenten.
• Benodigde hoeveelheid.
• Land van levering.
• Gevraagde leverdatum.
• Vereiste productconditie.
• Speciale verpakkings- of inspectievereisten.

Wij ondersteunen proefbestellingen, regelmatige onderhoudsvereisten, de aankoop van reserveonderdelen op de productielijn en vragen over hoeveelheden van distributeurs.
