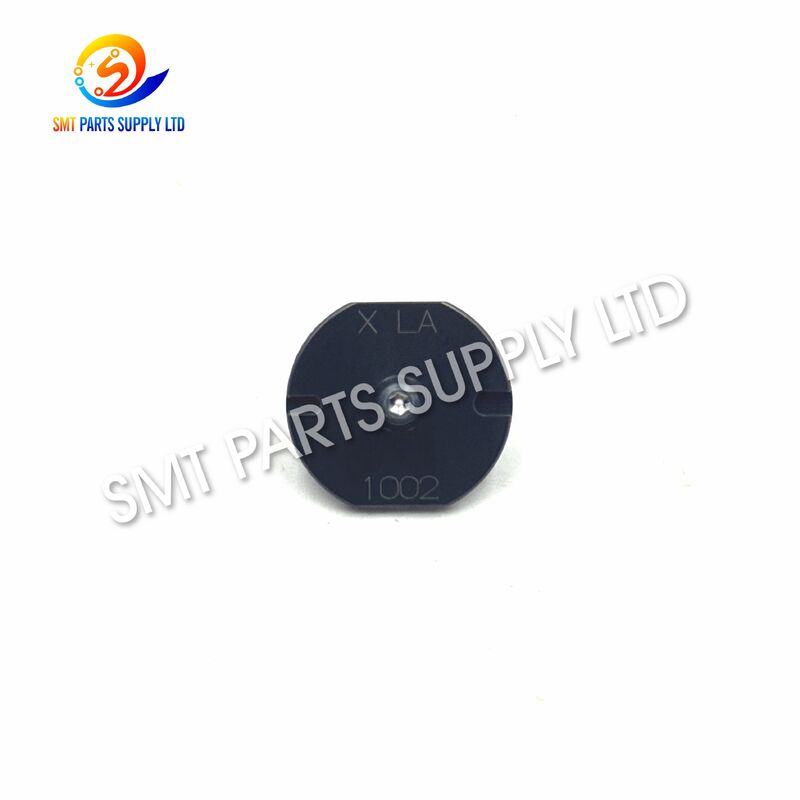

Panasonic 1002 Precisie SMT-mondstuk CM DT NPM KXFX037TA00

De Panasonic 1002 KXFX037TA00 precisie SMT-nozzle is een vacuüm-pickup component ontworpen voor geselecteerde CM-, DT- en NPM-surface-mount plaatsingsmachineconfiguraties. Geïnstalleerd op de plaatsingskop, pikt de nozzle elektronische componenten op van tape-feeders, trays, tubes of andere toevoersystemen en transporteert deze naar geprogrammeerde PCB-montageposities.

De 1002-nozzle wordt algemeen geïdentificeerd met onderdeelnummer KXFX037TA00. KXFW1ATAA00 en KXFX03DVA00 worden ook gebruikt als kruisverwijzingsnummers in de SMT-reserveonderdelenmarkt. Compatibiliteitslijsten associëren de nozzle vaak met CM- en DT-platforms, terwijl sommige leveranciersreferenties ook geselecteerde NPM-configuraties omvatten. De plaatsingskop, het bestaande nozzlenummer en de machineconfiguratie moeten daarom vóór aankoop worden geverifieerd. klein maar cruciaal onderdeel van een SMT-productielijn. De dimensionale staat, vacuümdoorgang, montage-interface en pickup-oppervlak kunnen de stabiliteit van de component-pickup, de herkenningsnauwkeurigheid, de plaatsingsherhaalbaarheid, de productiesnelheid en het machinegebruik direct beïnvloeden.

De Panasonic 1002-nozzle is geschikt voor elektronicaproducenten, EMS-fabrieken, SMT-onderhoudsteams, machineonderhoudsbedrijven, distributeurs van reserveonderdelen en productiefaciliteiten die een betrouwbare nozzle nodig hebben voor preventief onderhoud of noodvervanging.

Productidentificatie

Oorzaak: Waarom pickup- en plaatsingsproblemen optreden

SMT-pickupfouten worden niet altijd veroorzaakt door de plaatsingsmachine zelf. Veel productieproblemen hebben te maken met nozzelslijtage, vervuiling, onjuiste modelkeuze, feederpositionering, componentverpakking, vacuümlekkage of ongeschikte procesinstellingen.

Het begrijpen van de werkelijke oorzaak helpt onderhoudstechnici onnodige vervanging van machineonderdelen te vermijden en productiestilstand te verminderen.

1. Slijtage van het nozzle-uiteinde

Tijdens continue werking komt de nozzle herhaaldelijk in contact met elektronische componenten. Langdurig gebruik kan het pickup-oppervlak geleidelijk veranderen, waardoor het effectieve afdichtingsgebied tussen de nozzle en de component wordt verkleind.

Een versleten pickup-oppervlak kan leiden tot:

• Zwakke vacuümhoudkracht.
• Componentbeweging tijdens transport.
• Verhoogde frequentie van pickup-herhalingen.
• Instabiliteit van de herkenning.
• Componenten die vallen.
• Plaatsingsafwijking.

2. Geblokkeerde vacuümdoorgang

Stof, verpakkingsfragmenten, lijmresten, soldeerpasta-deeltjes en andere productiecontaminanten kunnen de interne vacuümdoorgang binnendringen.

Zelfs een gedeeltelijke blokkade kan de luchtstroom verminderen en leiden tot instabiele pickup-prestaties. De machine kan blijven werken, maar de betrouwbaarheid van de pickup kan geleidelijk afnemen.

3. Gebogen of beschadigd nozzle-lichaam

Een nozzle kan beschadigd raken door:

• Onopzettelijke impact.
• Onjuiste handmatige hantering.
• Onjuiste opslag.
• Botsing met de plaatsingskop.
• Onjuiste nozzle-wisseloperatie.
• Installatie van een ongeschikt nozzlemodeel.

Een kleine vervorming kan ertoe leiden dat de component niet gecentreerd zit, wat de cameraherkenning en plaatsingsnauwkeurigheid beïnvloedt.

4. Onjuiste nozzlekeuze

De nozzle moet overeenkomen met de grootte, het gewicht, de oppervlaktevorm, het pickup-gebied en de configuratie van de machinekop van de component.

Een te kleine nozzle biedt mogelijk onvoldoende zuigkracht. Een te grote nozzle kan interfereren met component-leads, verpakkingranden, feeder-pockets of nabijgelegen componenten.

5. Onjuiste installatie

Als de nozzle niet volledig op de plaatsingskop is geïnstalleerd, kan de montagepositie instabiel worden.

Mogelijke resultaten zijn:

• Vacuümlekkage.
• Nozzle-rotatie.
• Abnormale machinevibratie.
• Alarm bij nozzle-wissel.
• Mislukking van componentherkenning.
• Variatie in pickup-hoogte.

6. Vervuilde montage-interface

Stof of resten tussen de nozzle en de nozzlehouder kunnen een correcte installatie voorkomen. De nozzle kan geïnstalleerd lijken, maar toch enigszins scheef of losjes zitten.

7. Onjuiste pickup-coördinaten

Een goed functionerende nozzle kan nog steeds pickup-fouten vertonen wanneer feeder-coördinaten, pickup-hoogte, componentgegevens of tray-posities onjuist zijn.

8. Instabiele componentverpakking

Beschadigde carrier tape, vervormde pockets, overmatige spanning van de dekselband, componentrotatie in de pocket, of onregelmatige tray-positionering kunnen gecentreerde pickup voorkomen.

Veelvoorkomende productieproblemen

Oplossing: Hoe de Panasonic 1002-nozzle de productie ondersteunt

De Panasonic 1002 KXFX037TA00-nozzle biedt een praktische oplossing wanneer een bestaande nozzle versleten, vervuild, beschadigd, ontbrekend is of niet langer geschikt is voor stabiele productie.

Stabiele vacuüm-pickup

De nozzle brengt vacuümdruk over van de plaatsingskop naar het component-pickup-oppervlak. Wanneer correct geselecteerd en geïnstalleerd, helpt het de stabiele component-houdkracht te behouden gedurende de gehele bewegingscyclus.

Nauwkeurige componentpositionering

Een correct vervaardigde nozzle ondersteunt gecentreerde pickup. Stabiele componentpositionering stelt het visionsysteem in staat om nauwkeurige X-as, Y-as en rotatiecorrecties te berekenen vóór plaatsing.

Herhaalbare plaatsingsprestaties

Consistente montageafmetingen en pickup-geometrie helpen de machine duizenden pickup- en plaatsingscycli te herhalen met minder onderbrekingen.

Verminderde ongeplande stilstand

Door vervangende nozzles op voorraad te houden, kunnen productieteams beschadigde eenheden snel vervangen. Dit kan vertragingen veroorzaakt door noodinkoop en internationale levering verminderen.

Verbeterde onderhoudsefficiëntie

De nozzle kan afzonderlijk worden geïnspecteerd, gereinigd, vervangen en opgeslagen. Onderhoudsteams kunnen de nozzle-conditie beheren zonder grotere en duurdere plaatsingskop-assemblages te vervangen.

Flexibele inkoop

De 1002-nozzle kan individueel worden besteld of gecombineerd met aanvullende nozzlemodele, filters, houders, feeder-onderdelen, riemen, sensoren, kleppen, motoren en andere SMT-reserveonderdelen.

Productvoordelen

Specificaties

Compatibiliteitsmelding

Machinenamen alleen zijn niet altijd voldoende om de compatibiliteit van de nozzle te bevestigen. Machines uit dezelfde serie kunnen verschillende plaatsingskoppen, nozzle-houders, software-opties en hardware-revisies gebruiken.

Vóór bestelling moeten klanten zoveel mogelijk van de volgende informatie verstrekken:

Identificatiemelding 1002 en 1002N

De referentienummers 1002 en 1002N van de nozzle mogen niet automatisch als identieke producten worden behandeld.

De standaard 1002-nozzle wordt algemeen vermeld als KXFX037TA00. De 1002N-nozzle kan een ander onderdeelnummer en een andere nozzle-structuur gebruiken. Een industriële nozzle-referentie vermeldt 1002N als N610098970AA, terwijl KXFX037TA00 wordt vermeld als de standaard 1002-nozzle. uld controleer de volledige nozzlecode in plaats van alleen te bestellen op basis van het nummer “1002.”

Vergelijking van gerelateerde nozzlemodele

De 1002-nozzle behoort tot een veelgebruikte numerieke nozzle-familie. Gerelateerde modele kunnen verschillende pickup-structuren, zuiggebieden en toepassingsbereiken hebben.

De tabel is uitsluitend bedoeld voor modelvergelijking. Het vervangt geen machine-hoofd- en componentverificatie.

Toepassing

PCB-assemblagelijnen

De nozzle wordt gebruikt in geautomatiseerde PCB-assemblageprocessen waarbij elektronische componenten uit toevoerapparaten moeten worden opgepikt en nauwkeurig op soldeerpasta-pads moeten worden geplaatst.

Productie van consumentenelektronica

Geschikte plaatsingsplatforms kunnen de nozzle gebruiken bij de productie van:

• Smart-home producten.
• Voedingsregelkaarten.
• Huishoudelijke elektronica.
• Displaymodules.
• Audioapparatuur.
• Communicatieapparaten.
• Elektronische accessoires.

Automotive Elektronica

De nozzle kan compatibele SMT-lijnen ondersteunen bij de productie van:

• Voertuigregelmodules.
• Sensorkaarten.
• Verlichtingsregel-elektronica.
• Instrumentenpaneel-assemblages.
• Communicatiemodules.
• Voedingsbeheerkaarten.

Industriële Elektronica

Industriële regelproducten vereisen stabiele en herhaalbare componentplaatsing. Typische toepassingen zijn controllers, voedingen, aandrijfsystemen, bewakingsapparaten, communicatiemodules en automatiseringsapparatuur.

Telecommunicatieproducten

Compatibele machines kunnen de nozzle gebruiken voor PCB-productie met netwerkapparatuur, communicatiemodules, routers, signaalverwerkingsapparaten en gerelateerde elektronische assemblages.

LED- en verlichtingsproducten

De nozzle kan geschikte component-plaatsingsprocessen ondersteunen voor LED-driverkaarten, verlichtingscontrollers, smart-lighting producten en display-elektronica.

EMS Contract Manufacturing

EMS-fabrieken verwerken vaak meerdere PCB-producten en componentpakketten. Het aanhouden van een complete nozzle-inventaris helpt de flexibiliteit van de omstelling en de productiecontinuïteit te verbeteren.

Onderhoud van SMT-apparatuur

Machineonderhoudsleveranciers, apparatuurdistributeurs en fabrieksonderhoudsteams kunnen de 1002-nozzle op voorraad houden voor preventief onderhoud en noodvervanging.

Toepassingsscenario-tabel

Hoe het werkt

Stap 1: Nozzle-selectie

Het plaatsingsprogramma selecteert een nozzle op basis van het componentpakket, de afmetingen, het gewicht, het pickup-oppervlak en de machineconfiguratie.

Stap 2: Nozzle-installatie

De nozzle wordt handmatig of via het automatische nozzle-wisselsysteem van de machine geïnstalleerd. De montage-interface moet schoon en volledig ingegrepen zijn.

Stap 3: Beweging naar de pickup-positie

De plaatsingskop beweegt boven de geprogrammeerde feeder, tray, tube of component-toevoerpositie.

Stap 4: Gecontroleerde daling

De nozzle daalt naar de geprogrammeerde pickup-hoogte. De juiste hoogte helpt de nozzle om contact te maken met de component zonder overmatige druk.

Stap 5: Vacuümactivering

De machine activeert vacuümdruk via de interne nozzle-doorgang. De component wordt tegen het nozzle-pickup-oppervlak gehouden.

Stap 6: Pickup-bevestiging

De apparatuur kan vacuümwaarden, componentaanwezigheid, beeldgegevens of andere procesignalen controleren om een succesvolle pickup te bevestigen.

Stap 7: Visuele herkenning

De component passeert het machine-visionsysteem. Het systeem meet de positionele en rotatieafwijking.

Stap 8: Positiecorrectie

De plaatsingsmachine berekent correctiewaarden en past de componentpositie aan vóór montage.

Stap 9: PCB-plaatsing

De kop beweegt naar de geprogrammeerde PCB-coördinaat. De nozzle laat de component zakken naar de vereiste plaatsingshoogte en schakelt het vacuüm uit.

Stap 10: Herhaling van de cyclus

De nozzle blijft pickup- en plaatsingsoperaties uitvoeren volgens het productieprogramma.

Hoe de nozzle-conditie de productie beïnvloedt

Hoe de juiste nozzle te kiezen

1. Controleer het volledige onderdeelnummer

De aanbevolen bestelreferentie is KXFX037TA00. Klanten moeten ook KXFW1ATAA00 en KXFX03DVA00 vergelijken wanneer deze nummers voorkomen op bestaande gegevens of verpakkingen.

2. Bevestig het machinemodel

Geef het volledige machinemodel op in plaats van alleen “CM-machine”, “DT-machine” of “NPM-machine” te vermelden.

3. Bevestig de plaatsingskop

De plaatsingskop is een van de belangrijkste compatibiliteitsfactoren. Machines uit dezelfde familie kunnen verschillende hoofdtypen gebruiken.

4. Inspecteer de bestaande nozzle

Controleer het modelmerk, de montage-structuur, de vorm van het uiteinde, de lengte van het lichaam en het ontwerp van de interface van de momenteel geïnstalleerde nozzle.

5. Verstrek duidelijke foto's

Foto's moeten het volgende tonen:

• Volledig nozzle-uiterlijk.
• Nozzle-uiteinde.
• Montage-sectie.
• Zijaanzicht.
• Gedrukte of gegraveerde markeringen.
• Plaatsingskop-interface.

6. Controleer het componentpakket

Geef de naam en afmetingen van het componentpakket op, inclusief lengte, breedte en hoogte.

7. Evalueer het pickup-oppervlak

De geselecteerde nozzle moet contact maken met een stabiel en voldoende vlak gebied. Het pickup-oppervlak mag geen interferentie veroorzaken met leads, connectoren, labels, holtes of onregelmatige verpakkingssecties.

8. Houd rekening met het componentgewicht

Zwaardere componenten vereisen een voldoende zuiggebied en stabiele vacuümprestaties.

9. Controleer de machinesnelheid

Hogesnelheidsplaatsing creëert versnellings- en vertragingskrachten. De nozzle moet de component stevig vasthouden tijdens de beweging.

10. Test vóór massaproductie

Voer na installatie een productietest uit en monitor:

• Succespercentage van de pickup.
• Vacuümwaarden.
• Herkenningsresultaten.
• Componentrotatie.
• Plaatsingsnauwkeurigheid.
• Machine-alarmen.
• Conditie van het componentoppervlak.

Checklist voor nozzle-selectie

Installatie-aanbevelingen

1. Schakel de apparatuur uit volgens de onderhoudsprocedure van de machine.
2. Gebruik schone handschoenen of goedgekeurde gereedschappen bij het hanteren van de nozzle.
3. Inspecteer de nozzle-houder en montage-interface vóór installatie.
4. Verwijder stof, fragmenten, olie en productie-resten.
5. Bevestig dat het nozzlemodeel overeenkomt met de plaatsingskop.
6. Installeer de nozzle op de juiste positie en richting.
7. Forceer geen incompatibele nozzle in de houder.
8. Voer nozzle-inspectie- of kalibratieprocedures uit indien nodig.
9. Voer een test op lage snelheid uit voordat u de volledige productie hervat.
10. Monitor vacuümwaarden, herkenningsresultaten en pickup-prestaties.

Reiniging en onderhoud

Aanbevolen reinigingspraktijken

• Inspecteer het nozzle-uiteinde regelmatig.
• Gebruik schone en droge gefilterde lucht.
• Gebruik goedgekeurde nozzle-reinigingsgereedschappen.
• Verwijder voorzichtig vervuiling uit de vacuümdoorgang.
• Gebruik een geschikte reinigingsoplossing indien nodig.
• Droog de nozzle volledig voordat u deze installeert.
• Bewaar gereinigde nozzles in gelabelde containers.
• Scheid beschadigde nozzles van bruikbare voorraad.

Te vermijden acties

• Gebruik geen overmatige luchtdruk.
• Steek geen te grote metalen naald in.
• Polijst het pickup-oppervlak niet zonder goedkeuring.
• Gebruik geen onbekende chemische reinigingsmiddelen.
• Laat de nozzle niet op een hard oppervlak vallen.
• Gebruik een gebogen nozzle niet verder.
• Mix geen verschillende modele zonder labels.
• Installeer geen nozzle in een vervuilde houder.

Voorgesteld onderhoudsschema

Kwaliteitsinspectie

Uiterlijke inspectie

De nozzle moet worden gecontroleerd op vervorming, krassen, vervuiling, corrosie en hanteringsschade.

Montage-inspectie

De montage-sectie moet stevig passen in de corresponderende plaatsingskop-interface.

Inspectie van de vacuümdoorgang

De interne zuigdoorgang moet open blijven en vrij van productie-contaminanten.

Uitlijningsinspectie

Het nozzle-lichaam en het pickup-uiteinde moeten de juiste uitlijning behouden voor stabiele componentpositionering.

Modelverificatie

Het nozzlemodeel en onderdeelnummer moeten worden vergeleken met de inkooporder van de klant vóór verpakking.

Verpakkingsinspectie

De nozzle moet worden beschermd tegen impact, stof, vocht en beweging tijdens internationaal transport.

Kwaliteitscontrole-tabel

Verpakking en levering

Elke nozzle is verpakt om schade door trillingen, impact, stof, vocht en hantering van gemengde modele te verminderen.

Waarom reserve-nozzle-inventaris aanhouden

Een plaatsingsnozzle is een veelgebruikt productiecomponent. Hoewel klein, kan een nozzle-storing een hele plaatsingskop of productieproces stilleggen.

Het aanhouden van reserve-inventaris biedt verschillende voordelen:

Veelgestelde vragen

V1: Wat is het juiste onderdeelnummer voor de Panasonic 1002-nozzle?

Het hoofd-onderdeelnummer is KXFX037TA00. KXFW1ATAA00 en KXFX03DVA00 worden ook vaak gebruikt als kruisverwijzingsnummers. Klanten moeten de bestaande nozzle en de machine-hoofdconfiguratie vergelijken vóór bestelling.

V2: Kan de 1002-nozzle op elke CM-, DT- of NPM-machine worden gebruikt?

Nee. Compatibiliteit is afhankelijk van de geïnstalleerde plaatsingskop, nozzle-houder, machineconfiguratie en productierevisie. Geef het volledige machinemodel en de plaatsingskop-informatie op voor verificatie.

V3: Is de 1002-nozzle hetzelfde als de 1002N-nozzle?

Ze mogen niet automatisch als uitwisselbaar worden beschouwd. Standaard 1002- en 1002N-referenties kunnen verschillende onderdeelnummers en structuren gebruiken. Verifieer altijd de volledige nozzlecode en het bestaande onderdeelnummer.

V4: Welke informatie is vereist voor een nauwkeurige offerte?

Geef het nozzlemodeel, onderdeelnummer, machinemodel, plaatsingskop-type, foto's van de bestaande nozzle, vereiste hoeveelheid, gevraagde staat, leveringsland en verwachte levertijd op.

V5: Waarom produceert een nieuwe nozzle nog steeds pickup-fouten?

Mogelijke oorzaken zijn onjuiste nozzle-selectie, feeder-verkeerde uitlijning, ongeschikte pickup-hoogte, geblokkeerde vacuümleidingen, onjuiste componentgegevens, beschadigde carrier tape, instabiele componentoppervlakken of vervuiling in de nozzle-houder.

Contacteer ons

Neem contact met ons op voor offertes voor de Panasonic 1002 KXFX037TA00-nozzle, compatibiliteitsverificatie, voorbeeld-bestellingen, inkoop van gemengde modele of bulkvereisten.

Voor snellere bevestiging, gelieve op te nemen:

• Nozzlemodeel.
• Volledig onderdeelnummer.
• Machinemodel.
• Plaatsingskop-type.
• Foto's van bestaande nozzle.
• Vereiste hoeveelheid.
• Gevraagde productconditie.
• Lijst met aanvullende SMT-reserveonderdelen.
• Leveringsbestemming.
• Vereiste leverdatum.

Wij ondersteunen aanvragen voor enkele stukken, gemengde nozzle-bestellingen, lijsten met onderhoudsreserveonderdelen en bulkinkoopvereisten voor elektronicaproducenten, EMS-fabrieken, machineonderhoudsbedrijven en internationale distributeurs.

Stuur uw gedetailleerde aanvraag voor nauwkeurige modelbevestiging, concurrerende offerte, beschermende exportverpakking en professionele SMT-reserveonderdelenondersteuning.
