DEK 133585/03165895-01/129926/260717 Stalen rakelbladen van 300–450 mm voor Horizon-printers

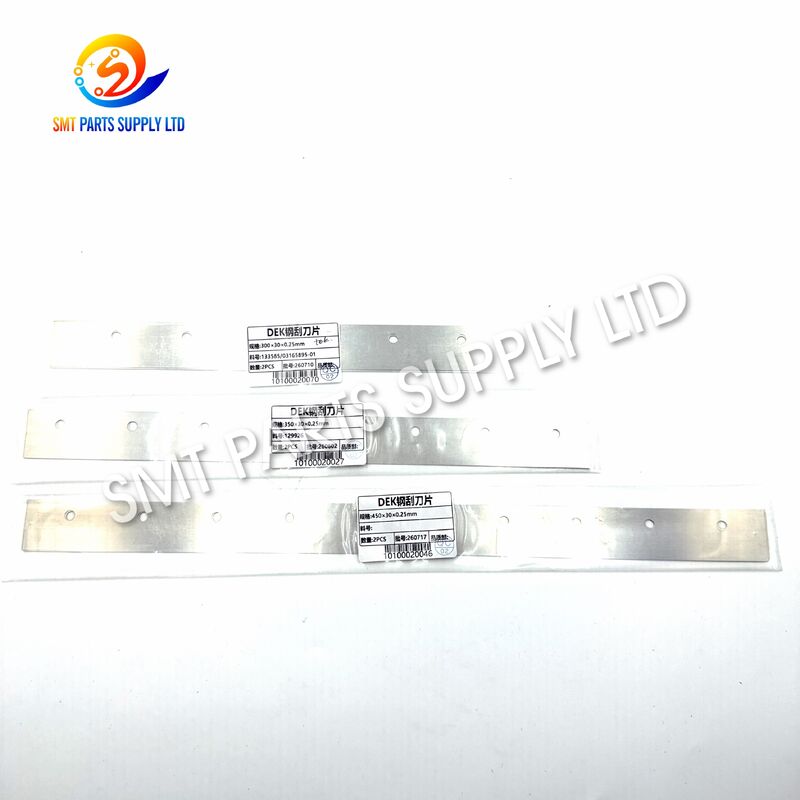

De DEK 300 mm, 350 mm en 450 mm roestvrijstalen rakelbladen zijn ontworpen voor gecontroleerde soldeerpasta-overdracht in geautomatiseerde SMT-stencilprintprocessen. Beschikbare referentienummers zijn 133585, 03165895-01, 129926 en 260717, die voldoen aan meerdere printbreedtevereisten voor compatibele DEK Horizon stencilprinters en gerelateerde configuraties.

Elk blad biedt een rechte, stabiele printrand die helpt bij het verdelen van soldeerpasta over het stencilapertuurgebied onder gecontroleerde druk en reissnelheid. De roestvrijstalen constructie biedt goede stijfheid, corrosiebestendigheid en dimensionale stabiliteit tijdens repetitieve productiecycli.

Deze bladen zijn geschikt voor elektronicaproducenten, SMT-servicecentra, distributeurs van vervangingsonderdelen en productiefaciliteiten die betrouwbare printerverbruiksartikelen nodig hebben. Meerdere lengtes stellen kopers in staat een blad te selecteren op basis van de PCB-breedte, het stencilopeningsgebied, de houderstructuur en de machineconfiguratie.

Voor een nauwkeurige levering wordt klanten geadviseerd om het printermodel, de huidige bladlengte, de montagegatconfiguratie, de bladhoek, de dikte en het bestaande onderdeelnummer te verstrekken vóór het bestellen.

Het rakelblad is een kritiek procesonderdeel bij het printen van soldeerpasta. Hoewel het mechanisch eenvoudig lijkt, beïnvloedt de toestand ervan direct de pastarol, de vulgraad van de openingen, het stencilcontact, de consistentie van de afzetting en de algehele printherhaalbaarheid.

Tijdens elke printcyclus oefent het blad druk uit op de soldeerpasta en beweegt het over het stenciloppervlak. De pasta moet soepel voor het blad rollen terwijl het in de stencilopeningen wordt geduwd. Een blad met de juiste lengte, hoek, stijfheid en randconditie helpt bij het produceren van herhaalbare soldeerpasta-afzettingen.

Een incorrect of versleten blad kan leiden tot:

Het vervangen van het rakelblad op het juiste onderhoudsinterval helpt de processtabiliteit te beschermen en vermindert het risico op defecten die de componentplaatsing, het reflow-solderen, de inspectie of de eindmontage bereiken.

Printdefecten worden niet altijd veroorzaakt door de kwaliteit van de soldeerpasta of het stencil. Het rakelblad en de installatieconditie moeten ook worden gecontroleerd telkens wanneer het printproces instabiel wordt.

De bladrand verslijt geleidelijk na herhaaldelijk contact met het stenciloppervlak. Zelfs kleine veranderingen in het randprofiel kunnen de uniformiteit van de soldeerpasta-overdracht verminderen.

Een versleten rand kan leiden tot:

• Inconsistente pastahoogte.
• Ongelijke vulgraad van de openingen.
• Pasta die achter het blad achterblijft.
• Verhoogde vereisten voor printdruk.
• Vaker reinigen van het stencil.
• Verschillende resultaten tussen voorwaartse en achterwaartse slagen.

Het geselecteerde blad moet normaal gesproken het vereiste printgebied bestrijken zonder overmatig breder te zijn dan het stencilapertuurpatroon. Een te kort blad dekt mogelijk niet het volledige pastaprintgebied. Een onnodig lang blad kan het verbruik van soldeerpasta verhogen en extra belasting op het printmechanisme leggen.

De bladhoek beïnvloedt de pastarol en de kracht die op het stencil wordt uitgeoefend. Een bladconfiguratie van 60 graden wordt veel gebruikt voor metalen rakeltoepassingen, maar de juiste hoek moet altijd overeenkomen met de bestaande houder en machine-instelling.

Als het blad niet correct in de houder zit, kan de ene kant het stencil eerder raken dan de andere kant. Dit kan leiden tot ongelijke afzettingen over het PCB-paneel.

Vóór de productie moeten technici controleren:

• Bladuitlijning.
• Houder reinheid.
• Vastzetting van bevestigingsmiddelen.
• Rechtheid van de rand.
• Consistentie van het contact.
• Correcte voorste en achterste bladinstallatie.

Overmatige druk kan te veel pasta door het stencil persen, de bladverslijting verhogen, het stencil beschadigen of smering veroorzaken. Hoge druk mag niet worden gebruikt als permanente oplossing voor een versleten blad.

Lage druk kan pasta op het stenciloppervlak achterlaten en leiden tot onvolledige vulgraad van de openingen. De machine-instellingen moeten worden aangepast aan het bladtype, de lengte, de pastatoestand, de stencil-dikte en de procesvereisten.

Gedroogde pasta, fluxresten, stof en reinigingsvezelvervuiling kunnen de bladrand beïnvloeden. Regelmatige reiniging met een goedgekeurd materiaal helpt een consistent contact te behouden.

Een metalen blad kan beschadigd raken door impact, buigen, onjuiste opslag of contact met harde gereedschappen. Een kleine deuk of braam kan het stencil krassen of een zichtbare printlijn veroorzaken.

Deze roestvrijstalen rakelbladen bieden een praktische vervangingsoplossing voor klanten die compatibele DEK stencilprinters onderhouden. De opties van 300 mm, 350 mm en 450 mm stellen productie-ingenieurs in staat om een geschikte werkbreedte te kiezen voor verschillende PCB- en stencilformaten.

De oplossing richt zich op de volgende productievereisten:

De rechte metalen rand helpt bij het handhaven van een uniforme contact over de printbreedte wanneer correct geïnstalleerd en afgesteld.

Roestvrij staal biedt geschikte stijfheid voor herhaalde SMT-printcycli en helpt vervorming onder normale bedrijfsomstandigheden te weerstaan.

Het blad materiaal is geschikt voor contact met soldeerpasta en gebruikelijke onderhoudsomstandigheden wanneer correct gereinigd en opgeslagen.

De versies van 300 mm, 350 mm en 450 mm ondersteunen verschillende stencilprintgebieden en productievereisten.

De bladen zijn ontworpen als onderhoudsverbruiksartikelen, waardoor productieteams versleten onderdelen kunnen vervangen zonder het complete printsysteem te wijzigen.

Een correct geselecteerd en geïnstalleerd blad helpt de afzettingvariatie te verminderen die wordt veroorzaakt door versleten, gebogen, vervuilde of ongeschikte rakelcomponenten.

Om onjuiste levering te voorkomen, gelieve de volgende informatie te bevestigen:

Het blad maakt gebruik van een roestvrijstalen structuur die is ontworpen om een rechte werkrand te behouden tijdens normale SMT-stencilprintcycli.

De beschikbare opties van 300 mm, 350 mm en 450 mm maken het product geschikt voor verschillende PCB-breedtes en stencilprintgebieden.

Wanneer correct geïnstalleerd, ondersteunt het blad gecontroleerde pastarol en consistente vulgraad van de openingen.

Het stijve metalen ontwerp is geschikt voor geautomatiseerde printcycli in elektronicafabricageomgevingen.

Het blad kan worden vervangen tijdens gepland printeronderhoud of wanneer de inspectie van de printkwaliteit randverslijting of schade identificeert.

De vermelde referenties maken het voor inkoop- en onderhoudsteams gemakkelijker om het huidige bladlabel te vergelijken met de vereiste vervanging.

Elk blad kan worden verpakt om buigen, randimpact, krassen en vervuiling tijdens opslag en transport te verminderen.

Lengte, uiterlijk, referentienummer en zichtbare randconditie kunnen vóór verzending worden gecontroleerd volgens de bevestigde bestelling.

De primaire toepassing is het printen van soldeerpasta vóór componentplaatsing. Het blad beweegt soldeerpasta over een stencil dat boven een PCB is gepositioneerd. Pasta wordt door stencilopeningen op de corresponderende PCB-pads overgebracht.

De bladen kunnen worden gebruikt in productieomgevingen die produceren:

• Consumentenelektronica.
• Industriële besturingskaarten.
• Automotive elektronische assemblages.
• Communicatieapparatuur.
• LED-verlichtingskaarten.
• Voedingmodules.
• Medische elektronische apparatuur.
• Besturingskaarten voor huishoudelijke apparaten.
• Computer- en randapparatuurassemblages.
• Sensor- en automatiseringsmodules.

Onderhoudsafdelingen kunnen het blad vervangen wanneer:

• De rand zichtbaar versleten is.
• Printresultaten verschillen over het stencil.
• Het blad is gebogen of beschadigd.
• De printer vereist buitensporige druk.
• Soldeerpasta blijft achter het blad achter.
• De frequentie van stencilreiniging neemt toe.
• Een andere PCB-printbreedte wordt geïntroduceerd.
• Preventieve onderhoudsintervallen worden bereikt.

Het blad is ook geschikt voor:

• Groothandelaren in SMT-reserveonderdelen.
• Onderhoudsbedrijven voor elektronische apparatuur.
• Dienstverleners voor contractproductie.
• Printer opknapcentra.
• Overseas distributeurs.
• Magazijnen voor fabrieks-onderhoud.
• Productielijn serviceteams.

Naast productie met hoge volumes kunnen de bladen worden gebruikt in prototype-, engineering- en kleine serieproductielijnen waar verschillende PCB-breedtes meerdere bladlengteopties vereisen.

De printer positioneert de PCB onder het stencil. Nauwkeurige uitlijning zorgt ervoor dat de stencilopeningen overeenkomen met de PCB-pads.

Soldeerpasta wordt voor het rakelblad geplaatst. De pastatoestand, temperatuur, menging en blootstellingstijd moeten de proces specificatie volgen.

De machine laat het rakelblad op het stenciloppervlak zakken. Het blad moet gelijkmatig over de volledige werkbreedte contact maken met het stencil.

De printkop beweegt het blad over het stencil. Tijdens deze beweging rolt soldeerpasta voor het blad.

De toegepaste druk dwingt soldeerpasta in de stencilopeningen. Correcte bladhoek, snelheid, druk en pastavolume ondersteunen een volledige vulgraad.

Terwijl het blad over het stencil beweegt, verwijdert de rand overtollige pasta van het stenciloppervlak, terwijl pasta in de openingen achterblijft.

Na het printen scheidt het stencil zich van de PCB. De soldeerpasta-afzettingen blijven op de PCB-pads.

De geprinte PCB kan handmatig of met soldeerpasta-inspectieapparatuur worden geïnspecteerd. Afzettinghoogte, -oppervlak, -volume, -positie en -vorm kunnen vóór componentplaatsing worden gecontroleerd.

Controleer het label, het onderhoudsrecord, de machinehandleiding of de huidige bladmarkering. Vergelijk het met:

• 133585.
• 03165895-01.
• 129926.
• 260717.

Een overeenkomst van het onderdeelnummer is nuttig, maar afmetingen en houderstructuur moeten ook worden bevestigd.

Meet de volledige werkende lengte van het bestaande blad. Selecteer geen vervanging alleen op basis van de PCB-breedte.

Beschikbare opties in deze aanbieding zijn:

De werkelijke selectie is afhankelijk van het stencilpatroon, de houder, de printerinstelling en de procesvereisten.

De vermelde 300 mm referenties worden vaak geassocieerd met een 60-graden configuratie. Klanten moeten echter de bestaande houderhoek bevestigen voordat ze een bestelling plaatsen.

Publieke markt beschrijvingen kunnen verschillende diktes tonen voor vergelijkbare referenties of configuraties. Om deze reden moeten kopers verstrekken:

• De gemeten dikte.
• Een duidelijke foto van het label.
• Een foto van de zijkant.
• Het huidige houdermodel.
• Een maattekening, indien beschikbaar.

Twee bladen met dezelfde lengte kunnen verschillende montagegatposities gebruiken. Vergelijk alstublieft:

• Aantal gaten.
• Gatdiameter.
• Afstand tussen gaten.
• Afstand vanaf de rand.
• Sleufvorm.
• Bladoverhang.
• Houder klemgebied.

Veel stencilprinters gebruiken een voorblad en een achterblad. Bevestig of de vereiste is:

• Eén individueel blad.
• Eén bijpassend paar.
• Alleen voorblad.
• Alleen achterblad.
• Complete blad- en houderassemblage.
• Vervangingsblad zonder houder.

Het blad moet het apertuurpatroon met een geschikte marge bedekken. Het gebruik van een blad dat veel breder is dan nodig, kan het verbruik van soldeerpasta en het reinigingswerk verhogen.

Controleer voordat u bladspecificaties wijzigt:

• Type soldeerpasta.
• Stencil dikte.
• Kleinste apertuurgrootte.
• Conditie van de PCB-ondersteuning.
• Printsnelheid.
• Printdruk.
• Scheidingsinstellingen.
• Reinigingsinterval.
• Vereiste afzettingnauwkeurigheid.

Voor snellere identificatie, stuur duidelijke foto's die tonen:

• Compleet blad.
• Onderdeelnummer label.
• Montagegaten.
• Zijprofiel.
• Houderassemblage.
• Machine naamplaatje.
• Gemeten bladlengte.
• Dikte meting.

Veel SMT-printerbladen zien er vergelijkbaar uit. Kleine verschillen in gatafstand, dikte, hoek of overhang kunnen een correcte installatie verhinderen of leiden tot instabiele printresultaten.

Het blad materiaal en uiterlijk kunnen worden geïnspecteerd vóór productie of assemblage.

Belangrijke afmetingen kunnen zijn:

• Totale bladlengte.
• Bladbreedte.
• Materiaaldikte.
• Montagegatdiameter.
• Gatafstand.
• Rechtheid van de rand.
• Bladoverhang.

Het blad oppervlak moet worden gecontroleerd op:

• Krasjes.
• Roest.
• Deuken.
• Buigen.
• Braampjes.
• Vervuiling.
• Rand schade.

Het verpakkingslabel en de bestelinformatie moeten vóór verzending worden gematcht.

Verpakking moet de werkende rand beschermen tegen impact en buigen tijdens internationaal transport.

1. Stop de printer volgens de fabrieksveiligheidsprocedure.
2. Verwijder de rakelhouder uit de printkop.
3. Draag geschikte beschermende handschoenen bij het hanteren van het metalen blad.
4. Verwijder resterende soldeerpasta uit de houder.
5. Inspecteer de houder op schade, gedroogde pasta en vreemd materiaal.
6. Vergelijk het nieuwe blad met het verwijderde blad.
7. Bevestig de lengte, dikte, gaten, hoek en overhang.
8. Positioneer het blad gelijkmatig in de houder.
9. Draai bevestigingsmiddelen geleidelijk en uniform aan.
10. Controleer of het blad recht blijft na het aandraaien.
11. Installeer de houder opnieuw op de printer.
12. Stel een geschikte startdruk en printsnelheid in.
13. Voer een testprint uit.
14. Inspecteer soldeerpasta-afzettingen over de complete PCB.
15. Pas parameters geleidelijk aan volgens de inspectieresultaten.

Verwijder soldeerpasta na productie met een goedgekeurde reinigingsmethode. Gebruik geen gereedschap dat de printrand kan beschadigen.

Controleer de rand onder geschikte verlichting. Vervang het blad als het vertoont:

• Deuken.
• Braampjes.
• Buigen.
• Ongelijke slijtage.
• Corrosie.
• Scheuren.
• Permanente vervorming.

Bewaar ongebruikte bladen:

• In beschermende verpakking.
• Op een droge locatie.
• Weg van zware objecten.
• Weg van corrosieve chemicaliën.
• Met de rand beschermd.
• Op duidelijk gelabelde voorraadposities.

Noteer:

• Installatiedatum.
• Printer nummer.
• Blad onderdeelnummer.
• Bladlengte.
• Aantal printcycli.
• Reden voor vervanging.
• Geobserveerde printdefecten.
• Naam technicus.

Deze records kunnen helpen bij het bepalen van een geschikt preventief vervangingsinterval voor elke productielijn.

Internationale zendingen kunnen worden geregeld op basis van hoeveelheid, leveringsurgentie, bestemming en klantvereisten.

Gelieve te verstrekken:

1. Vereist onderdeelnummer.
2. Vereiste bladlengte.
3. Printermodel.
4. Hoeveelheid.
5. Individueel blad of paar.
6. Alleen blad of houderassemblage vereiste.
7. Foto's van het huidige blad.
8. Afmetingen van montagegaten.
9. Vereist leveringsland.
10. Verwachte leverdatum.

Het verstrekken van volledige informatie helpt de identificatietijd te verkorten en voorkomt onjuiste bestellingen.

Ja, beide referenties worden vaak geassocieerd met 300 mm metalen rakelbladconfiguraties. De dikte, houderstijl, montagepatroon en exacte machineconfiguratie moeten echter worden gecontroleerd vóór het bestellen.

Onderdeelnummer 129926 wordt vaak geïdentificeerd als een 350 mm metalen rakelblad. Gelieve het printermodel en foto's van het huidige blad te verstrekken, zodat de montage structuur vóór verzending kan worden bevestigd.

Ja, levering kan worden geregeld als een individueel blad of een bijpassend paar, afhankelijk van de voorraad en bestelvereisten. Specificeer alstublieft of u het voorblad, achterblad of een complete set nodig heeft.

Gelieve het bestaande bladlabel, de volledige afmetingen, dikte, gatafstand, houderfoto's en printermodel te verstrekken. Referentie 260717 moet worden bevestigd tegen het fysieke blad voordat de bestelling wordt afgerond.

Gelieve het onderdeelnummer, de bladlengte, het machinmodel, de vereiste hoeveelheid, productfoto's, details van montagegaten, bestemmingsland en verwachte leverdatum te sturen. Deze informatie maakt snellere identificatie en nauwkeurigere offertevoorbereiding mogelijk.

Heeft u een betrouwbaar vervangingsblad nodig voor uw SMT-stencilprinter?

Stuur ons uw huidige onderdeelnummer, bladlengte, machinmodel, hoeveelheid en duidelijke productfoto's. Ons verkoopteam zal de referentie, afmetingen, montageconfiguratie en beschikbare leveringsopties controleren vóór de offerte.

Contacteer ons voor:

• 300 mm roestvrijstalen rakelbladen.
• 350 mm roestvrijstalen rakelbladen.
• 450 mm roestvrijstalen rakelbladen.
• Individuele bladen of bijpassende paren.
• Ondersteuning bij identificatie van onderdeelnummers.
• Bevestiging van montageafmetingen.
• Vragen over bulkinkoop.
• Inkoop van SMT-printer reserveonderdelen.
• Regelingen voor internationale levering.
• Vereisten voor dringende vervanging van productielijnen.

Gelieve 133585, 03165895-01, 129926, of 260717 op te nemen in uw aanvraag, zodat we uw verzoek efficiënt kunnen verwerken.
