JUKI HC-BH0336LW4-S4 30W FX-3-serie Z-as servomotor 40048065

JUKI HC-BH0336LW4-S4 30W FX-3-serie Z-as servomotor 40048065

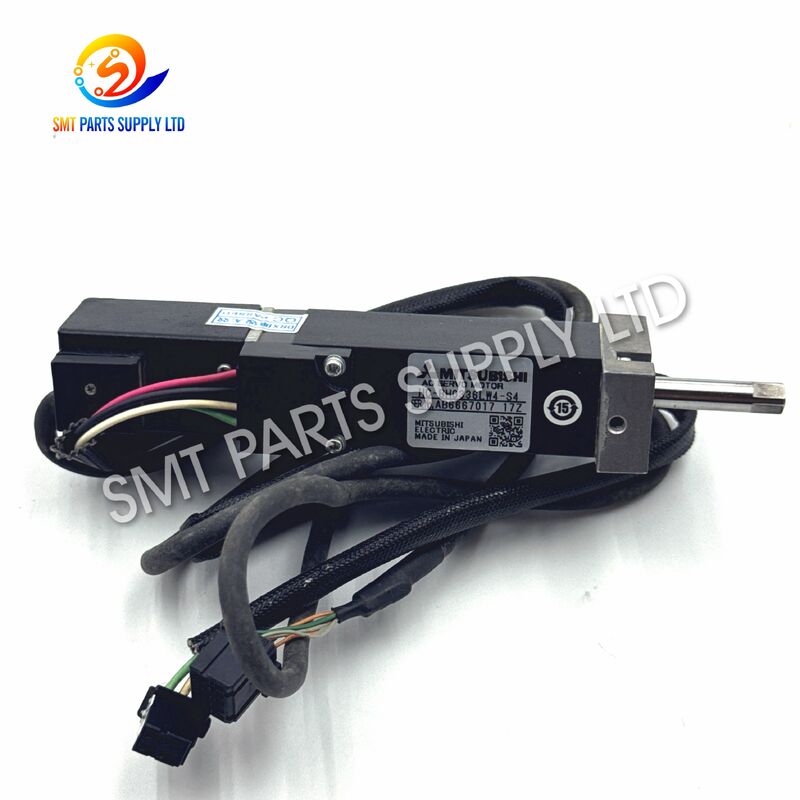

De JUKI 40048065 HC-BH0336LW4-S4 is een compacte servomotor van 30W, ontworpen voor de Z-as bewegingssysteem van compatibele FX-3-serie SMT-plaatsmachines. Tijdens de assemblage van elektronica op hoge snelheid regelt de Z-as de verticale beweging die nodig is voor het naderen van de nozzle, het oppakken van componenten, het terugtrekken van de kop, het naderen van de printplaat en het gecontroleerd plaatsen van componenten.

Stabiele Z-as prestaties zijn essentieel voor het handhaven van een consistente oppikhoogte, plaatsingshoogte en reactietijd van de kop. Wanneer de originele motor versleten, oververhit of elektrisch instabiel wordt, kan de machine positioneringsalarmen, onregelmatige verticale bewegingen, mislukte oppikacties of onverwachte productiestops ervaren.

Geïdentificeerd met onderdeelnummer 40048065 en volledig motormodel HC-BH0336LW4-S4, is dit vervangingsonderdeel geschikt voor SMT-fabrieken, apparatuurservicebedrijven, reserveonderdelenverdelers en elektronicaproducenten die compatibele plaatsingsapparatuur onderhouden. Vóór bestelling dienen klanten het volledige etiket, de motorsuffix, de connectorconfiguratie, de kabelrichting en de machineconfiguratie te controleren.

Onderdeelnummer, modelsuffix en uiterlijk moeten samen worden gecontroleerd. Een motor met hetzelfde nominale vermogen of een vergelijkbare behuizing is niet automatisch uitwisselbaar.

Voor KE-2070 of KE-2080 machines dienen klanten vóór bestelling foto's van het bestaande motorlabel en de connector te verstrekken. Compatibiliteit mag niet alleen worden vastgesteld op basis van de machinenaam of het nominale vermogen.

De Z-as van de plaatsingskop voltooit een groot aantal herhaalde versnellings-, vertragings-, neerlaat- en hefcycli tijdens elke productieshift. Continue beweging legt mechanische en elektrische stress op de motor, kabels, connectoren en transmissiecomponenten.

Een motorprobleem kan geleidelijk ontstaan of plotseling verschijnen na een botsing, kabelstoring of overmatige mechanische belasting.

Continue SMT-productie beïnvloedt geleidelijk de motorlagers, isolatie, feedbackcomponenten en kabelverbindingen. Machines die meerdere shifts draaien, kunnen snellere slijtage ervaren.

Een vervuild, droog of beschadigd Z-as mechanisme creëert extra weerstand. De motor moet meer inspanning leveren om de bevolen beweging te voltooien, waardoor temperatuur en elektrische belasting toenemen.

Onvoldoende smering verhoogt de wrijving. Overmatige of ongeschikte smeermiddelen kunnen stof aantrekken, beweging beperken of nabijgelegen mechanische en elektrische componenten vervuilen.

Herhaalde beweging van de plaatsingskop kan de motor- en feedbackkabels duizenden keren buigen. Interne geleiders kunnen breken, zelfs als het buitenoppervlak van de kabel normaal lijkt.

Slecht elektrisch contact kan de motorvoeding of feedbacksignalen onderbreken. Dit kan intermitterende alarmen, instabiele bewegingen of storingen tijdens machine-initialisatie veroorzaken.

Het servobesturingssysteem is afhankelijk van nauwkeurige feedback. Een instabiel feedbacksignaal kan positioneringsfouten, trillingen, onregelmatige bewegingen of herhaalde homingproblemen veroorzaken.

Onjuiste nozzlehoogte, beschadigde feeders, ongeschikte componentgegevens of programmeerfouten kunnen een kopbotsing veroorzaken. Plotselinge impact kan de motor, koppeling of Z-as transmissie beschadigen.

Verkeerde uitlijning, ongelijke bevestiging van schroeven, geforceerde installatie van connectoren of onjuiste kabelgeleiding kunnen de levensduur van de motor verkorten.

Beperkte beweging, slechte ventilatie of continue werking onder abnormale belasting kan oververhitting veroorzaken en interne degradatie versnellen.

Het selecteren van een motor alleen op uiterlijk of uitgangsvermogen kan leiden tot connector-mismatch, feedbackfouten, montageproblemen of servo-alarmen.

Wanneer de probleemoplossing bevestigt dat de geïnstalleerde Z-as motor defect is, kan vervanging door het correct geïdentificeerde model stabiele verticale kopbeweging herstellen.

De vervanging moet worden geselecteerd op basis van het volledige onderdeelnummer en motormodel, en niet alleen op uiterlijk.

Voor dit product is de belangrijkste identificatie-informatie:

1. Noteer de volledige machine-alarmcode.
2. Controleer de motorvoedingsconnector.
3. Inspecteer de encoder- of feedbackconnector.
4. Controleer de kabel op knelling, buiging of interne breuk.
5. Inspecteer de Z-as geleiding en het transmissiemechanisme.
6. Controleer of het mechanisme zonder overmatige weerstand beweegt.
7. Controleer de motor op abnormaal geluid of temperatuur.
8. Verifieer het volledige motorlabel en suffix.
9. Vergelijk het geïnstalleerde onderdeelnummer met het onderhoudsrecord.
10. Vervang de motor pas nadat gerelateerde componenten zijn geïnspecteerd.
11. Volledige machine-homing en kalibratie na installatie.
12. Voer een gecontroleerde proef uit voordat de volledige productie wordt hervat.

Motorvervanging kan passend zijn wanneer:

• De motor herhaaldelijk een bevestigd servo-alarm genereert.
• Feedbacksignalen blijven instabiel na kabelinspectie.
• De motor produceert abnormaal mechanisch geluid.
• De motortemperatuur stijgt snel onder normale werking.
• De as of het lager vertoont overmatige slijtage.
• Verticale kopbeweging wordt inconsistent.
• De motor faalt een beschikbare functionele test.
• De geïnstalleerde motor heeft schade opgelopen door een botsing.
• Reparatiekosten zijn niet economisch.
• Productiedowntime vereist een directe vervangingsoplossing.

De HC-BH0336LW4-S4 motor wordt gebruikt om de verticale Z-as beweging van een compatibele SMT-plaatsingskop te regelen.

De Z-as beweegt de nozzle-assemblage naar het component-oppunt, heft het component na oppikken op, laat het zakken naar de geprogrammeerde printplaatlocatie en trekt de kop terug na plaatsing.

• Productie van consumentenelektronica.
• Assemblage van automotive elektronica.
• Productie van industriële regelkaarten.
• Productie van communicatieapparatuur.
• Productie van LED-verlichting.
• Productie van vermogenselektronica.
• Assemblage van medische elektronica.
• Productie van regelkaarten voor huishoudelijke apparaten.
• Diensten voor productie van elektronica.
• Onderhoud en revisie van SMT-apparatuur.

Het aanhouden van een vervangingsmotor in voorraad kan nuttig zijn wanneer:

• De machine twee of drie shifts draait.
• De productielijn beperkte back-upcapaciteit heeft.
• Internationale levertijd het onderhoud kan beïnvloeden.
• Eerdere intermitterende alarmen zijn opgetreden.
• Verschillende machines dezelfde bevestigde motor gebruiken.
• Productiedowntime aanzienlijke verliezen veroorzaakt.
• De machine belangrijk blijft voor de dagelijkse output.
• Lokale serviceondersteuning beperkt is.
• Preventief onderhoud wordt gepland.
• Beschikbaarheid van reserveonderdelen voor noodgevallen vereist is.

De machinecontroller stuurt een bewegingscommando naar het servobesturingssysteem. De servo-drive levert gecontroleerde elektrische stroom aan de motor, waardoor deze roteert en het Z-as transmissiemechanisme beweegt.

Feedbackinformatie wordt teruggestuurd naar de controller. De controller vergelijkt de werkelijke positie met de bevolen positie en corrigeert de beweging totdat de vereiste hoogte is bereikt.

1. Het plaatsingsprogramma vraagt om een Z-as positie.
2. De controller genereert een bewegingscommando.
3. De servo-drive voedt de motor.
4. De motor roteert het transmissiemechanisme.
5. De plaatsingskop beweegt verticaal.
6. Motorfeedback rapporteert de werkelijke beweging.
7. De controller vergelijkt werkelijke en doelposities.
8. Positieverschillen worden automatisch gecorrigeerd.
9. De nozzle bereikt de geprogrammeerde hoogte.
10. De oppik- of plaatsingsoperatie gaat verder.

De Z-as motor werkt samen met:

• Servo-drive.
• Motor voedingskabel.
• Encoder- of feedbackkabel.
• Mechanische koppeling.
• Z-as geleiding.
• Transmissiemechanisme.
• Plaatsingskop.
• Nozzlehouder.
• Oorsprongsensor.
• Eindschakelaar.
• Machinecontroller.
• Servo-parameters.
• Smeersysteem.
• Machine kalibratiegegevens.

Een motorvervanging lost mogelijk geen alarm op dat wordt veroorzaakt door een beschadigde kabel, defecte servo-drive, vastgelopen mechanisme, sensorprobleem of onjuiste parameter.

Het vereiste JUKI onderdeelnummer voor deze aanbieding is:

40048065

Het onderdeelnummer moet worden gecontroleerd op de originele motor, het machineonderdelenregister, het onderhoudsdocument of de vervangingsgeschiedenis.

Het volledige model moet zijn:

HC-BH0336LW4-S4

De laatste suffix is belangrijk. Selecteer geen motor met alleen de verkorte HC-BH0336LW4-identificatie.

Bevestig dat de originele motor is beoordeeld op:

30W

Alleen het vermogen matchen is niet voldoende, maar het is een belangrijke identificatiestap.

Verifieer dat het vereiste onderdeel de Z-as motor is.

Een motor die dicht bij de plaatsingskop is geïnstalleerd, kan een andere beweging regelen. Motoren voor verschillende assen zijn niet automatisch uitwisselbaar.

Voor FX-3-serie toepassingen, verstrek:

• Volledig machinmodel.
• Serienummer machine.
• Kopconfiguratie.
• Bestaand motoronderdeelnummer.
• Bestaand motormodel.
• Huidige alarmcode.

Voor KE-2070 of KE-2080 machines, bestel niet voordat de geïnstalleerde motor is gecontroleerd.

De foto van het label moet duidelijk tonen:

• Volledig motormodel.
• Volledige suffix.
• Nominaal vermogen.
• Serienummer.
• Productiecode.
• Barcode of identificatiecode.
• Fabrikantinformatie.

Verstrek duidelijke foto's van:

• Voedingsconnector.
• Feedbackconnector.
• Pin-indeling.
• Connector vergrendelingsstructuur.
• Uitgangsrichting kabel.
• Kabellengte.
• Eventuele tussenadapter.

Bevestig vóór betaling:

• Productconditie.
• Inspectiestandaard.
• Testbeschikbaarheid.
• Uiterlijk van het label.
• Inbegrepen accessoires.
• Garantieperiode.
• Retourprocedure.
• Leveringsschema.
• Verpakkingsmethode.
• Verantwoordelijkheid voor verzending.

• Koppel de machine los en isoleer de stroom.
• Volg de fabrieks procedures voor elektrische veiligheid.
• Noteer de originele kabelposities.
• Maak foto's van de bestaande installatie.
• Markeer alle connectoren vóór verwijdering.
• Bevestig het vervangende motormodel.
• Inspecteer de koppeling en het Z-as mechanisme.
• Reinig het installatiegebied.
• Controleer op overmatige mechanische weerstand.
• Raadpleeg de relevante onderhoudsdocumentatie.

• Trek of draai niet aan de motorkabel.
• Forceer een connector niet op zijn plaats.
• Lijn de motor en koppeling correct uit.
• Draai bevestigingsbouten gelijkmatig aan.
• Houd kabels uit de buurt van bewegende componenten.
• Vermijd scherpe kabelbochten.
• Voorkom dat vet in connectoren komt.
• Bevestig de beschermende aarding.
• Controleer de kabelspeling.
• Installeer alle afdekkingen en beschermkappen opnieuw.

• Voltooi de vereiste homingprocedure.
• Observeer de eerste beweging op lage snelheid.
• Controleer de bewegingsrichting.
• Luister naar abnormaal geluid.
• Monitor de motortemperatuur.
• Bevestig de oppikhoogte.
• Bevestig de plaatsingshoogte.
• Voer een droge productiecyclus uit.
• Test een beperkt aantal printplaten.
• Bekijk de machine alarmgeschiedenis.

Installatie en kalibratie moeten worden uitgevoerd door getraind SMT-onderhoudspersoneel.

De motor moet worden beschermd tegen:

• Transportimpact.
• Herhaalde trillingen.
• Vocht.
• Stof.
• Connector schade.
• Kabelbuiging.
• Asbelasting.
• Statische elektriciteit.
• Magazijnbehandeling.
• Intern transport van vracht.

Verpakking kan een antistatische zak, beschermende wikkeling, schuimvulling, connectorbescherming en een versterkte exportdoos bevatten.

De motor wordt gebruikt voor Z-as verticale beweging in compatibele FX-3-serie SMT-plaatsingsapparatuur. Het ondersteunt het laten zakken van de nozzle, het oppikken van componenten, het terugtrekken van de kop en het gecontroleerd plaatsen van componenten tijdens printplaatassemblage.

Compatibiliteit mag niet worden aangenomen. Klanten die KE-2070 of KE-2080 machines gebruiken, moeten het bestaande motorlabel, de volledige modelsuffix en foto's van de connector verstrekken voor verificatie voordat ze een bestelling plaatsen.

Verstrek het machinmodel, machine serienummer, bestaand onderdeelnummer, volledig motormodel, aspositie, foto's van de connector, foto van het label, vereiste hoeveelheid en de huidige machine alarmcode.

Veelvoorkomende symptomen zijn servo-alarmen, instabiele verticale beweging, abnormaal geluid, overmatige temperatuur, variatie in oppikhoogte, fouten in plaatsingshoogte, herhaalde homingfouten en intermitterende aswerking.

Nieuwe, overtollige of geteste gebruikte units kunnen beschikbaar zijn afhankelijk van de huidige voorraad. Productconditie, inspectiestatus, garantievoorwaarden, verpakking en leveringsschema moeten worden bevestigd in de formele offerte.

Heeft u een JUKI 40048065 HC-BH0336LW4-S4 30W Z-as servomotor nodig voor een FX-3-serie SMT-plaatsmachine?

Verstrek alstublieft:

• Vereist onderdeelnummer.
• Volledig motormodel.
• Model machine.
• Serienummer machine.
• Vereiste hoeveelheid.
• Voorkeurs productconditie.
• Bestemmingsland.
• Foto van motorlabel.
• Foto's van connectoren.
• Huidige machine alarmcode.

We zullen de identificatiegegevens beoordelen en de beschikbare productconditie, inspectie-informatie, verpakkingsdetails en leveringsopties verstrekken.
