MITSUBISHI HC-BP0136D-S1 10W T-asmotor KE2070/2080/FX-3 40044533 AZ4542017

MITSUBISHI HC-BP0136D-S1 10W T-Axis Motor KE2070/2080/FX-3 40044533 AZ4542017

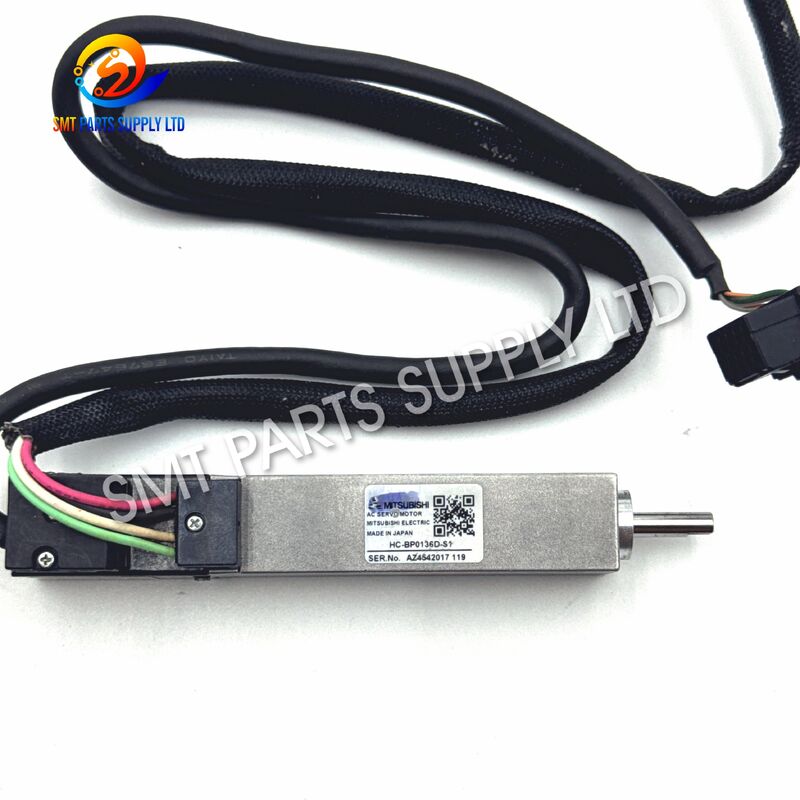

De MITSUBISHI HC-BP0136D-S1 is een compacte AC servomotor van 10W, ontwikkeld voor precisie roterende beweging in geautomatiseerde industriële apparatuur. In compatibele SMT plaatsingsmachines wordt deze vaak geïnstalleerd als een T-as of theta-as motor, die de rotatiepositie van het plaatsingsmechanisme regelt tijdens het oppakken, uitlijnen en monteren van componenten.

De motor wordt vaak geassocieerd met apparatuur onderdeelnummer 40044533 en wordt gebruikt in geselecteerde KE-2070, KE-2080 en FX-3 plaatsingsmachineconfiguraties. Hij zorgt voor gecontroleerde acceleratie, responsieve positionering en herhaalbare roterende beweging die nodig is voor snelle PCB-assemblage.

Deze vervangende motor is geschikt voor machineonderhoud, herstel van productielijnen, preventieve voorraad van reserveonderdelen en reparatie van de kop-as. Kopers dienen het volledige model HC-BP0136D-S1, het onderdeelnummer van de apparatuur, de connectorstijl, de schachtstructuur, de montagepunten, het machinmodel en het bestaande motorlabel te verifiëren alvorens te bestellen. Referentiemarkeringen AZ4542017 en 119 moeten ook worden vergeleken met het verwijderde onderdeel.

De T-as motor regelt de roterende beweging van het plaatsingsmechanisme. Tijdens SMT-productie moeten elektronische componenten niet alleen naar de juiste X- en Y-coördinaten worden verplaatst, maar ook naar de vereiste montagehoek worden gedraaid.

Een goed functionerende T-as motor helpt de machine:

Wanneer de motor instabiel wordt, kan de plaatsingskop de bevolen hoek niet bereiken, asalarmen genereren, abnormaal geluid produceren of inconsistente componentoriëntatie veroorzaken. Tijdige diagnose en vervanging kunnen de werking van de machine herstellen en verdere mechanische of elektrische schade voorkomen.

Verschillende bedrijfsomstandigheden kunnen leiden tot storingen, verminderde nauwkeurigheid of instabiele prestaties van een SMT T-as servomotor.

Continue acceleratie, deceleratie en richtingsveranderingen kunnen geleidelijk lagers, de motoras, koppelingen en aangesloten roterende mechanismen beïnvloeden. Overmatige slijtage kan trillingen, geluid of rotatie-instabiliteit veroorzaken.

Stof, vetresten, componentfragmenten, soldeerpasta deeltjes en andere productiecontaminanten kunnen het motorinstallatiegebied binnendringen. Ophoping van besmetting kan mechanische weerstand verhogen en warmteafvoer beïnvloeden.

Een vastgelopen kopmechanisme, beschadigde koppeling, verkeerd uitgelijnde as of een beperkt roterend gedeelte kan een overmatige belasting op de motor leggen. Het vervangen van de motor zonder de mechanische oorzaak te corrigeren, kan leiden tot herhaaldelijke storingen.

Een gebroken motorkabel, losse terminal, besmette connector, beschadigd contact of een intermitterende bedradingsfout kan symptomen veroorzaken die vergelijkbaar zijn met motorstoringen. De kabel en connector moeten daarom worden geïnspecteerd alvorens te vervangen.

Servosystemen zijn afhankelijk van positiefeedback om gecontroleerde beweging te handhaven. Feedback-instabiliteit kan positioneringsalarmen, incorrecte roterende beweging, jagen of het niet voltooien van de initialisatie veroorzaken.

Beperkte ventilatie, continue overbelasting, hoge omgevingstemperatuur of slechte warmteoverdracht kan de bedrijfstemperatuur verhogen. Herhaaldelijke oververhitting kan de levensduur van de motor verkorten.

De motor werkt als onderdeel van een compleet servobesturingssysteem. Onjuiste parameters, beschadigde aandrijfelektronica, instabiele voeding of fouten op de besturingskaart kunnen de motorprestaties beïnvloeden, zelfs als de motor zelf mechanisch in orde is.

Verkeerde asuitlijning, overmatige bevestigingskracht, kabelspanning, impact tijdens montage of een ongeschikt vervangend model kan abnormale werking na installatie veroorzaken.

Deze symptomen bewijzen niet altijd dat de motor defect is. Een volledige inspectie van de motor, kabel, connector, mechanische assemblage, driver en machine alarmgeschiedenis wordt aanbevolen.

Het vervangen van de originele motor door de correct geïdentificeerde HC-BP0136D-S1 kan helpen om stabiele T-as beweging te herstellen wanneer testen bevestigt dat de bestaande motor defect is.

Een correct vervangingsproces moet de volgende stappen omvatten:

Het vervangen van alleen de motor lost het probleem mogelijk niet op wanneer de oorspronkelijke storing werd veroorzaakt door een vastgelopen mechanisme, beschadigde kabel, onjuiste driver output of een fout op de besturingskaart. Om deze reden moet het gehele as-systeem worden gecontroleerd alvorens de vervangende motor te bekrachtigen.

Alleen specificaties die duidelijk op het werkelijke motorlabel staan vermeld of bevestigd zijn door de onderdelengegevens van de apparatuur, mogen als definitieve aankoopcriteria worden gebruikt. Elektrische waarden, connector pin-toewijzingen, schachtafmetingen, encoderkenmerken en installatieafmetingen mogen niet uitsluitend worden aangenomen van een vergelijkbaar uitziende motor.

Het compacte motorformaat is geschikt voor machine mechanismen waar installatieruimte beperkt is, maar responsieve rotatiecontrole vereist is.

De motor ondersteunt gecontroleerde hoekbeweging van het plaatsingsmechanisme, waardoor de machine componenten kan oriënteren alvorens te monteren.

De aanduiding HC-BP0136D-S1 identificeert een specifieke motorconfiguratie. De volledige suffix is belangrijk omdat motoren met een vergelijkbaar basisnummer verschillende assen, feedbacksytemen, connectoren, kabels of interne specificaties kunnen gebruiken.

De motor kan worden opgeslagen als een kritiek reserveonderdeel voor fabrieken die compatibele plaatsingsapparatuur exploiteren. Het beschikbaar houden van een bevestigde vervanging kan de wachttijd verminderen tijdens een onverwachte storing.

Het model HC-BP0136D-S1 en het veelvoorkomende onderdeelnummer van de apparatuur 40044533 stellen onderhoudstechnici en inkoopafdelingen in staat om de vervanging te vergelijken met machinegegevens en de verwijderde motor.

Beschermende verpakking kan het risico op schade aan connectoren, kabels, assen en behuizingen tijdens internationaal transport helpen verminderen.

De HC-BP0136D-S1 motor wordt voornamelijk gebruikt in geautomatiseerde elektronica productiemachines die gecontroleerde roterende beweging vereisen.

De belangrijkste toepassing is de rotatie-as van een plaatsingsmechanisme. De motor ontvangt commando's van het machinebesturingssysteem en draait de spuitmond of de bijbehorende kopassemblage naar de geprogrammeerde hoek.

Deze kan worden gebruikt bij het onderhoud van een kopassemblage die wordt beïnvloed door rotatie-alarmen, instabiele theta-beweging, abnormaal motorgeluid of defecte servo-positionering.

Professionele reparatiefaciliteiten kunnen de motor gebruiken voor probleemoplossing, vervanging, revisie van koppen en functionele tests van compatibele apparatuur.

Elektronica productie serviceproviders kunnen de motor in hun onderhoudsvoorraad houden om productieverlies te verminderen wanneer een bevestigde T-as motorstoring optreedt.

Distributeurs die plaatsingsmachinegebruikers bedienen, kunnen het artikel op voorraad houden voor klanten die een modelspecifieke motorvervanging nodig hebben.

Fabrieken die meerdere compatibele machines exploiteren, kunnen een of meer bevestigde motoren aanhouden als noodreserveonderdelen, vooral wanneer stilstand van apparatuur hoge productiekosten met zich meebrengt.

Machinefabrikanten kunnen verschillende motorrevisies gebruiken binnen dezelfde machinefamilie. Het machinmodel alleen is niet voldoende voor definitieve bevestiging.

De HC-BP0136D-S1 werkt binnen een gesloten servosysteem.

De controller van de plaatsingsmachine berekent de vereiste rotatiehoek op basis van componentgegevens, pick-up positie, visuele resultaten en PCB plaatsingscoördinaten.

De gerelateerde servo-besturingselektronica stuurt gecontroleerde elektrische stroom naar de motor. Het commando bepaalt de richting, snelheid, acceleratie en doelpositie.

De motor zet elektrische energie om in gecontroleerde mechanische rotatie. Deze beweging wordt overgebracht via de aangesloten schacht, koppeling of kopmechanisme.

Het servosysteem ontvangt feedback die de motorpositie weergeeft. De controller vergelijkt de werkelijke positie met de bevolen positie.

Wanneer er een verschil is tussen de bevolen en de werkelijke positie, past de controller de motor output aan totdat de vereiste hoek is bereikt binnen de toegestane tolerantie.

Nadat de rotatiecorrectie is voltooid, gaat het plaatsingsproces verder. Het component wordt op de PCB gemonteerd met de geprogrammeerde hoek.

Deze cyclus herhaalt zich herhaaldelijk tijdens de productie. Betrouwbare motorrespons is daarom belangrijk voor continue machineprestaties.

Het selecteren van de juiste servomotor vereist meer dan het matchen van het algemene uiterlijk.

De juiste aanduiding is:

HC-BP0136D-S1

Negeer de “D-S1” suffix niet. Vergelijkbare modelnummers zijn mogelijk niet elektrisch of mechanisch uitwisselbaar.

Controleer of het machineonderdelenregister of het originele onderdeel aangeeft:

40044533

Het onderdeelnummer van de apparatuur biedt een aanvullende referentie voor inkoop.

Geef het exacte apparatuurmodel op, zoals KE-2070, KE-2080 of FX-3. Voeg indien mogelijk het serienummer van de machine toe.

Stuur een duidelijke foto waarop het volgende te zien is:

De vervanging moet overeenkomen met de originele motor in:

• Behuizingsvorm
• Positie van montagegaten
• Schachtdiameter
• Schachtlengte
• Ontwerp van schachteinde
• Richting van kabeluitgang
• Connectortype
• Kabellengte
• Encoder-opstelling
• Installatieoriëntatie

Beschikbare condities kunnen zijn:

De offerte moet de aangeboden conditie duidelijk vermelden.

Een T-as alarm kan ook worden veroorzaakt door de kabel, connector, driver, besturingskaart, koppeling, lager, kopmechanisme of parameterinstelling. Het bevestigen van het daadwerkelijk defecte onderdeel vermindert onnodige vervangingskosten.

Het verstrekken van volledige informatie helpt compatibiliteitsfouten en offerte vertragingen te verminderen.

Elke motor moet worden gecontroleerd volgens de aangeboden conditie alvorens te verzenden.

• Volledige modelverificatie
• Onderdeelnummer vergelijking
• Label-conditie inspectie
• Referentiemarkering vergelijking
• Hoeveelheidsbevestiging

• Behuizingsconditie
• Schachtconditie
• Connector conditie
• Kabelconditie
• Montagepunt conditie
• Inspectie op zichtbare schade
• Contaminatie inspectie

Functionele tests zijn afhankelijk van de motorconditie, beschikbare apparatuur en orderovereenkomst. Tests kunnen continuïteitsinspectie, isolatie-inspectie, rotatiebeoordeling, feedback-inspectie of machine-gebaseerde werking omvatten waar geschikte faciliteiten beschikbaar zijn.

De motor moet worden vastgezet om beweging in de doos te voorkomen. De schacht, kabel en connector vereisen extra bescherming tegen impact en compressie.

Speciale verpakkingsvereisten kunnen worden geregeld volgens bestelhoeveelheid en transportmethode.

Installatie moet worden uitgevoerd door gekwalificeerd onderhoudspersoneel.

Voor installatie:

1. Schakel de apparatuur uit en volg de elektrische veiligheidsprocedures.
2. Noteer de bestaande kabelgeleiding en motororiëntatie.
3. Controleer het mechanische mechanisme op weerstand.
4. Vergelijk de labels van de oude en de vervangende motor.
5. Bevestig dat de vervangende schacht en montageafmetingen overeenkomen.
6. Inspecteer de kabel, connector en gerelateerde aandrijfelementen.

Tijdens installatie:

1. Sla niet op de motoras.
2. Forceer de motor niet in een verkeerd uitgelijnde koppeling.
3. Vermijd het trekken of draaien aan de motorkabel.
4. Draai montagebevestigingen gelijkmatig aan.
5. Houd de connector schoon en volledig aangesloten.
6. Herstel kabelklemmen en beschermkappen correct.

Na installatie:

1. Controleer de vrije mechanische beweging alvorens volledige werking.
2. Schakel de machine in volgens de onderhoudsprocedure.
3. Voltooi oorsprong terugkeer of as initialisatie.
4. Observeer de machine op alarmen, geluid, trillingen en abnormale verwarming.
5. Voer kalibratie uit indien nodig.
6. Voer een gecontroleerde plaatsingstest uit alvorens massaproductie.

Breng geen niet-gespecificeerde smeermiddelen rechtstreeks aan op de motor, connector of feedbackcomponenten.

Het volledige motornummer en het onderdeelnummer van de apparatuur worden duidelijk gepresenteerd om de inkoopbevestiging te vereenvoudigen.

Een minimale bestelling van één stuk ondersteunt noodvervanging en machineherstel.

Origineel nieuwe en getest origineel gebruikte condities kunnen worden geciteerd afhankelijk van de voorraadbeschikbaarheid en het budget van de klant.

De motor kan worden verpakt voor verzending naar elektronicabedrijven, SMT-onderhoudsbedrijven, distributeurs en reparatiecentra in Europa, Noord-Amerika, Zuidoost-Azië en andere industriële markten.

Klanten kunnen foto's van het motorlabel, machine-informatie en de vereiste hoeveelheid verstrekken voor vergelijking alvorens te offreren.

Conditie, hoeveelheid, levertijd, garantie, verpakking en verzendvoorwaarden kunnen worden bevestigd alvorens de bestelling definitief te maken.

HC-BP0136D-S1 is een AC servomotor in plaats van een aparte servo-versterker of driver. Het werkt samen met het besturings- en aandrijfsysteem van de machine om precieze roterende beweging te leveren. De juiste productcategorie is servomotor, hoewel sommige online categorieën motoren en drivers combineren.

De motor is vaak gedocumenteerd voor geselecteerde KE-2070, KE-2080 en FX-3 SMT plaatsingsmachineconfiguraties, meestal in een T-as of theta-as toepassing. Omdat machine revisies kunnen verschillen, moet de compatibiliteit worden bevestigd met behulp van het originele label, onderdeelnummer 40044533, connector, schacht en machine serienummer informatie.

HC-BP0136D-S1 is het belangrijkste motormodel, terwijl 40044533 het veelvoorkomende gedocumenteerde onderdeelnummer van de apparatuur is. AZ4542017 en 119 moeten worden behandeld als aanvullende referentie- of labelmarkeringen, tenzij de apparatuurdocumentatie van de koper ze anders identificeert. Een duidelijke foto van de originele motor wordt aanbevolen alvorens te bestellen.

Geef het volledige motormodel, onderdeelnummer van de apparatuur, machinmodel, serienummer van de machine, vereiste hoeveelheid, gewenste productconditie, bestemmingsland en duidelijke foto's van het originele motorlabel, connector, kabel, schacht en montagezijde. Deze details helpen bij het bevestigen van compatibiliteit en leveringsopties.

Installatie moet worden uitgevoerd door getraind onderhoudspersoneel. Alvorens de machine van stroom te voorzien, controleer het model, de schacht, de montageafmetingen, de connector, de kabelgeleiding en de mechanische beweging. De gerelateerde kabel, het aandrijfsysteem, de koppeling en het kopmechanisme moeten ook worden geïnspecteerd. Initialisatie, kalibratie en proefproductie kunnen na vervanging nodig zijn.

Voor prijs, voorraadstatus, productconditie, compatibiliteitsbevestiging, levertijd en verzendkosten, stuur de volgende informatie:

• Motormodel: HC-BP0136D-S1
• Onderdeelnummer Apparatuur: 40044533
• Referentiemarkeringen: AZ4542017 / 119
• Machinmodel en serienummer
• Vereiste hoeveelheid
• Bestemmingsland
• Duidelijke foto's van de bestaande motor

Duidelijke productinformatie stelt ons in staat om de gevraagde configuratie te controleren en snel een nauwkeurige offerte op te stellen.
