OEM Custom-Series Fijnkorrelige massieve wolfraamcarbide PCB-scheider frees met precisie slijpen

OEM Custom-Series Wolframcarbide PCB Scheidingsfreesen

OEM Custom-Series Wolframcarbide PCB Scheidingsfreesen zijn precisiesnijgereedschappen ontwikkeld voor PCB-routering, contourfrezen, sleuf frezen en depaneling-bewerkingen. Vervaardigd uit fijnkorrelig massief wolframcarbide, bieden deze frezen de stijfheid, slijtvastheid en dimensionale stabiliteit die nodig is voor continue productie van printplaten.

De frezen zijn geschikt voor offline PCB-scheidingsmachines, inline depaneling-systemen, CNC PCB-routers en geautomatiseerde PCB-verwerkingsapparatuur. Verschillende snijdiameters, schachtdiameters, spoelgeometrieën, snijlengtes en totale lengtes kunnen worden geleverd volgens de machine-spantang van de klant, het PCB-materiaal, de paneeldikte, het routerpad en de productiesnelheid.

Vergeleken met algemene snijgereedschappen, zijn PCB-router freesgereedschappen ontworpen om bramen, stof, trillingen en randafsplintering te beheersen bij het verwerken van FR-4, CEM-serie borden, aluminium-ondersteunde PCB's, glasvezelcomposieten en andere elektronische substraten. Elke specificatie moet worden geselecteerd op basis van de werkelijke PCB-constructie en de machine-bedrijfsomstandigheden.

PCB depaneling is een precisiebewerking. Zelfs een kleine mismatch tussen de frees, het PCB-materiaal en de routerparameters kan zichtbare defecten veroorzaken of de levensduur van het gereedschap verkorten.

Bramen kunnen ontstaan wanneer de snijrand versleten is, wanneer de spoelgeometrie ongeschikt is, of wanneer de voedingssnelheid en spiltoerental niet goed op elkaar zijn afgestemd. Bramen kunnen het uiterlijk van het bord, de montageafstand en de downstream-inspectie beïnvloeden.

FR-4 en andere glasvezelmaterialen kunnen afsplinteren wanneer de frees trilt, wanneer de gereedschapsprojectie te lang is, of wanneer de freesdiameter ongeschikt is voor de routeringsradius. Een beschadigde snijrand kan ook splintering verhogen.

Printplaten bevatten schurende glasvezels en harsystemen. Algemene gereedschappen van snelstaal kunnen snel slijten bij continue productie. Onjuiste snijparameters, onvoldoende stofafzuiging en een slechte spilconditie kunnen de slijtage ook versnellen.

Gereedschapsbreuk kan optreden door overmatige voedingssnelheid, onjuiste dompelmethoden, onvoldoende schachtklemming, instabiele spil-lagers, overmatige gereedschapsprojectie, of contact met onverwachte metalen kenmerken.

Run-out, spiltrillingen, onjuiste freesdiameter en inconsistente gereedschapskwaliteit kunnen dimensionale afwijkingen veroorzaken. Deze afwijkingen kunnen de nauwkeurigheid van de bordomtrek, de sleufgrootte en de afstand tussen de gerouteerde rand en elektronische componenten beïnvloeden.

PCB-routering genereert fijn stof. Een ongeschikt spoelontwerp of onvoldoende vacuüm-extractie kan ervoor zorgen dat stof in het snijkanaal blijft, waardoor de warmte en snijweerstand toenemen.

Laagseparatie kan optreden wanneer het gereedschap bot is, de routeringsrichting onjuist is, of de snijkracht niet goed wordt beheerst. Meerlaagse borden en borden met gevoelige randstructuren vereisen zorgvuldige gereedschapsselectie.

Onze wolframcarbide PCB-scheidingsfreesgereedschappen worden geproduceerd om een stabiele snijoplossing te bieden voor elektronische productieactiviteiten.

Fijnkorrelig wolframcarbide combineert stijfheid met slijtvastheid. Dit materiaal is geschikt voor het routeren van schurende substraten zoals glasvezelversterkte FR-4. De stijve gereedschapskop helpt de randgeometrie te behouden onder hoge spiltoerentallen.

Het spoelprofiel is geslepen voor gecontroleerd snijden en effectieve stofverwijdering. Afhankelijk van de PCB-structuur en de vereiste randkwaliteit, kunnen klanten omhoog-snijdende, omlaag-snijdende, compressie-stijl of toepassingsspecifieke spoelontwerpen selecteren.

De freesdiameter bepaalt de routeringsbreedte, de minimale hoekradius en de componentafstand. Precisie diametercontrole helpt consistente PCB-omtrekken te behouden over herhaalde productiebachten.

Een correct afgestemde schacht vermindert beweging in de spantang. Gecontroleerde concentrische loop helpt trillingen, ongelijke slijtage, te grote routeringskanalen en zichtbare freesmarkeringen te minimaliseren.

De frees kan worden geselecteerd op basis van:

Belangrijk: Het diameterbereik en de dimensionale opties hierboven vertegenwoordigen veelgevraagde configuraties. Definitieve specificaties moeten worden bevestigd door middel van een dimensionale tekening, een bestaand freesmonster, een machinehandleiding of door de klant verstrekte metingen.

De uiteindelijke freesdiameter mag niet alleen worden geselecteerd op basis van de borddikte. De minimale interne radius, de afstand rond componenten, het machinevermogen, de routeringskanaalbreedte en de vereiste randkwaliteit moeten ook worden overwogen.

Deze freesgereedschappen worden gebruikt in elektronische productiebedrijven, PCB-assemblagefabrieken, contractproductiefaciliteiten, router-machine serviceafdelingen en PCB depaneling productielijnen.

• Offline PCB-scheidingsmachines
• Inline automatische PCB depaneling-systemen
• CNC PCB-routermachines
• Desktop PCB-routeringsapparatuur
• Geautomatiseerde printplaat snijsystemen
• Fixture-gebaseerde PCB-scheidingsplatforms
• Multi-spil PCB-routersystemen
• Aangepaste apparatuur voor de verwerking van elektronische substraten

Compatibiliteit moet worden bevestigd door de schachtdiameter van de frees, de machinespantang, de totale lengte, de snijdiameter, het toegestane spiltoerental en de gereedschapshouderstructuur.

Een PCB-router spil roteert de wolframcarbide frees met hoge snelheid. De machine beweegt ofwel de spil of het PCB-paneel langs een geprogrammeerd gereedschapspad. Wanneer de snijranden contact maken met het bord, verwijdert de frees materiaal uit het routeringskanaal.

De schacht van de frees wordt in de spantang van de spil geplaatst. Het schachtoppervlak moet schoon zijn en het gereedschap moet op de juiste diepte worden geklemd. Overmatige gereedschapsprojectie kan trillingen en breukrisico verhogen.

Het PCB-paneel wordt in een routeringsfixture geplaatst. Juiste ondersteuning voorkomt paneelbeweging, trillingen, buiging en contact tussen de frees en de fixture.

Het routerprogramma definieert het snijpad, het ingangspunt, de reisrichting, de snijdiepte en de volgorde. Fiduciale of visuele uitlijning kan worden gebruikt, afhankelijk van de machineconfiguratie.

De spil roteert de frees terwijl de machine de geprogrammeerde contour volgt. De spoelgeometrie snijdt het glasvezel, de hars, het koper en andere materialen in de PCB-structuur.

Een vacuümsysteem verzamelt routeringsstof nabij het snijgebied. Effectieve extractie helpt materiaalophoping te voorkomen, vermindert warmte en houdt de werkruimte schoner.

Na scheiding wordt de PCB-rand geïnspecteerd op bramen, splintering, dimensionale afwijking, delaminatie, onvolledig snijden en zichtbare gereedschapsmarkeringen.

Productiepersoneel registreert het gebruik van de frees op basis van routeringsafstand, paneelhoeveelheid, bedrijfstijd of de staat van de randkwaliteit. De frees wordt vervangen voordat overmatige slijtage de productkwaliteit beïnvloedt.

Werkelijke spiltoerental en voedingssnelheid moeten worden bepaald op basis van de machinecapaciteit, de freesdiameter, het spoelontwerp, het PCB-materiaal, de borddikte, de routeringsdiepte en de vereiste randkwaliteit.

De schachtdiameter moet overeenkomen met de spantang van de spil. Ga er niet van uit dat alle PCB-scheidingsmachines dezelfde gereedschapsdiameter of spantangstandaard gebruiken.

Vereiste informatie:

• Machine merk en model
• Spil model
• Spantang specificatie
• Bestaande frees schachtdiameter
• Maximaal toegestane gereedschapslengte

FR-4, aluminium-ondersteunde borden, CEM-materialen en composietborden creëren verschillende snijbelastingen. Glasvezelgehalte en metaallagen kunnen de gereedschapsslijtage aanzienlijk beïnvloeden.

De snijlengte moet de borddikte volledig bedekken en tegelijkertijd een juiste positionering mogelijk maken. Een overmatig lang snijgedeelte kan de gereedschapsstijfheid verminderen.

De freesradius bepaalt de kleinste interne hoek die kan worden verwerkt. Een kleinere frees biedt een flexibelere routering, terwijl een grotere frees over het algemeen meer stijfheid biedt.

Het routeringskanaal moet de freesdiameter en het geprogrammeerde gereedschapspad accommoderen. De klant moet ook rekening houden met de afstand tussen de PCB-rand en nabijgelegen componenten.

Omhoog-snijdende, omlaag-snijdende en compressiegeometrieën creëren verschillende snijkracht- en stofstroomkarakteristieken. De selectie moet gebaseerd zijn op het fixture-ontwerp, de vacuümpositie, het bordoppervlak en de randvereiste.

Voor continue routering met een hoog volume zijn gereedschapsconsistentie en vervangingsbeheer bijzonder belangrijk. Klanten kunnen frezen bestellen in productiebachten met traceerbare specificaties en gestandaardiseerde verpakking.

Een standaard industriële rand, een rand met weinig bramen en een rand van cosmetische kwaliteit kunnen verschillende freesgeometrieën en verwerkingsparameters vereisen.

Voor specificaties zonder een leesbaar modelnummer, kunnen klanten duidelijke foto's naast een liniaal of schuifmaat verstrekken. Een dimensionale tekening of een fysiek monster biedt een betrouwbaardere identificatie.

Elke productiebacht kan worden geïnspecteerd volgens de bevestigde technische specificatie.

De snijrand van een carbide frees is hard maar gevoelig voor impact. Correcte hantering helpt microscopische randbeschadiging te voorkomen vóór installatie.

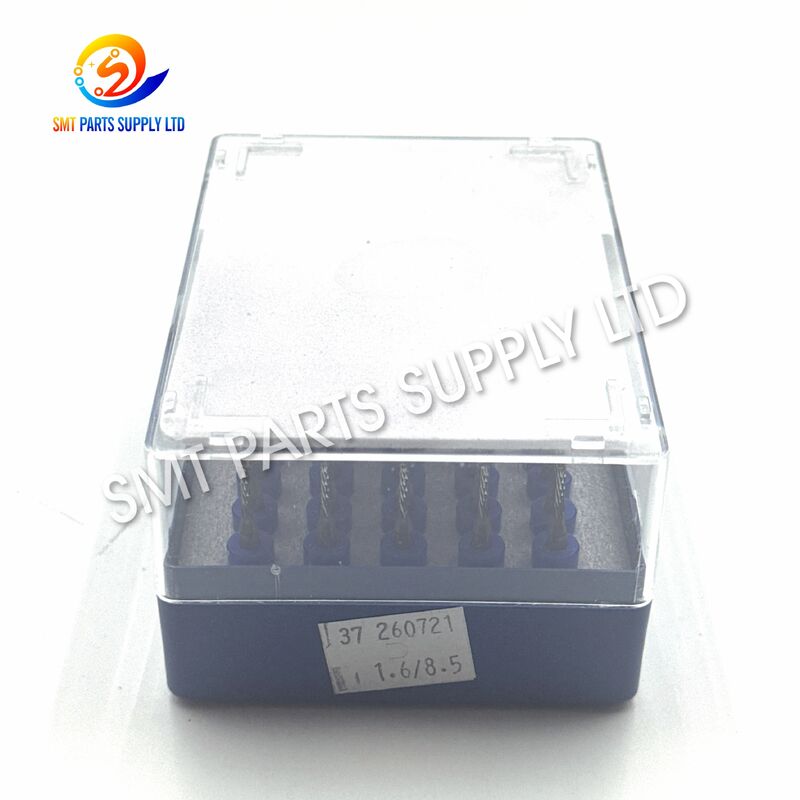

• Individuele beschermende plastic buis
• Freespunt beveiligd tegen beweging
• Specificatielabel op buitenverpakking
• Batchverpakking voor productieorders
• Exportkarton met interne bescherming
• Aangepast label beschikbaar volgens orderhoeveelheid

Deze frezen kunnen worden gebruikt met veel offline PCB-scheiders, inline depaneling-machines, CNC PCB-routers en aangepaste routeringssystemen. Compatibiliteit moet worden bevestigd via de schachtdiameter, freesafmetingen, spil-spantang, toegestane gereedschapslengte en operationele vereisten, en niet alleen op basis van de machinenamen.

Ja. Snijdiameter, schachtdiameter, snijlengte, totale lengte, spoelrichting, spoelaantal en verpakking kunnen worden geproduceerd volgens een tekening, bestaand monster, machinespecificatie of bevestigde dimensionale informatie. Een monster of een complete tekening wordt aanbevolen voor niet-standaard configuraties.

Fijnkorrelige massief wolframcarbide frezen worden vaak geselecteerd voor FR-4 omdat het glasvezelgehalte schurend is. De uiteindelijke diameter en spoelgeometrie moeten worden gekozen op basis van de borddikte, routeringsradius, kanaalbreedte, spiltoerental, voedingssnelheid en vereiste randkwaliteit.

Gebruik een schone en correcte spantang, minimaliseer de gereedschapsprojectie, onderhoud de spil, beveilig de PCB-fixture, zorg voor effectieve stofafzuiging, vermijd overmatige voedingsbelastingen en vervang de frees voordat er ernstige slijtage optreedt. Productierecords kunnen helpen bij het vaststellen van een preventief vervangingsinterval.

Geef alstublieft freesdiameter, schachtdiameter, snijlengte, totale lengte, spoeltype, PCB-materiaal, borddikte, model van de machine, vereiste hoeveelheid en foto's of tekeningen op. Wanneer de specificatie onbekend is, is het verzenden van een bestaand monster de meest betrouwbare identificatiemethode.

Op zoek naar betrouwbare wolframcarbide freesgereedschappen voor uw PCB-scheider, CNC-router of geautomatiseerde depaneling-lijn?

Stuur ons de volgende informatie:

• Machine merk en model
• Bestaand freesmodel of onderdeelnummer
• Snijdiameter en schachtdiameter
• Snijlengte en totale lengte
• PCB-materiaal en borddikte
• Spoelrichting of duidelijke productfoto's
• Vereiste hoeveelheid en verwachte leveringsschema

Ons team zal de dimensionale vereisten controleren en een geschikte standaard of aangepaste frees specificatie aanbevelen. Monsters, tekeningen en close-up foto's zijn welkom voor nauwkeurige matching.

Stuur vandaag nog uw aanvraag voor specificatiebevestiging, monsterbeschikbaarheid, productietijd, verpakkingsopties en een concurrerende offerte.
