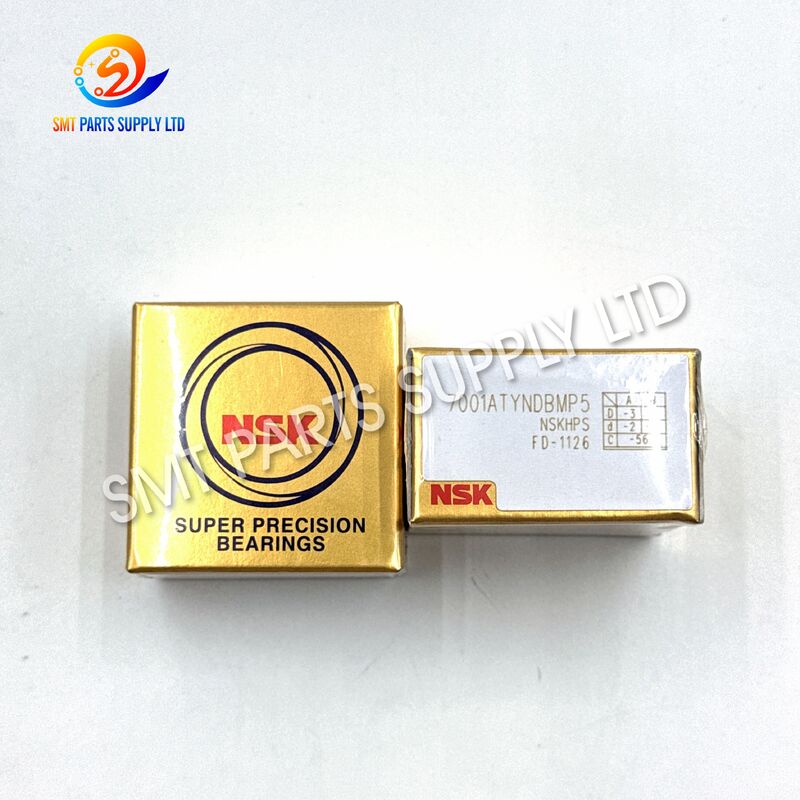

FUJI NXT Y-as Precision Bearing NSK 7001AT Series Hoekig contactballager 12 × 28 × 8 mm

FUJI H4209W NSK 7001ATYNDBMP5 NXT Y-as Precisielager

Het FUJI H4209W lager is een precisie-bewegingsondersteunend component dat wordt gebruikt in het Y-as mechanisme van FUJI NXT surface-mount plaatsingsapparatuur. Het wordt vaak geïdentificeerd door de NSK 7001AT lagerreeks, met volledige aanduidingen zoals 7001ATYNDBMP5 of 7001ATYDBC8P5 die in verschillende onderdelenverwijzingen voorkomen. Het standaard dimensionale omhulsel dat aan dit product is gekoppeld, is een binnendiameter van 12 mm, een buitendiameter van 28 mm en een breedte van 8 mm. Openbare NXT-onderdeelgegevens identificeren H4209W als een lager dat is geïnstalleerd in de Y-as kogelomloopspindelassemblage, waar twee stuks kunnen worden getoond in de gerelateerde mechanische structuur.

Ontworpen voor precisie rotatieondersteuning, helpt dit schuine kogellager de radiale beweging en axiale verplaatsing binnen het positioneringsmechanisme te beheersen. Correcte lagerkeuze, installatierichting, bijpassende opstelling, smeringsconditie en voorspanning zijn belangrijk voor het behoud van soepele asbeweging en betrouwbare positionering.

Dit product is geschikt voor SMT-fabrieken, machineonderhoudsbedrijven, apparatuurrebuilders, reserveonderdelenverdelers en technische serviceteams die een vervangend lager nodig hebben voor FUJI NXT bewegingsassemblages. Kopers dienen de machineconfiguratie, de geïnstalleerde lager markering, de montagepositie en de benodigde hoeveelheid te bevestigen voordat ze een bestelling plaatsen.

Belangrijkste Productidentificatie

Het onderdeelnummer H4209W is geassocieerd met FUJI NXT lager toepassingen, terwijl beschikbare onderdelenlijstinformatie het lager plaatst in een Y-as kogelomloopspindelstructuur.

Product Kenmerken

Oorzaak

Waarom heeft een NXT Y-as lager vervanging nodig?

De Y-as van een SMT plaatsingsmachine voert tijdens de productie frequente acceleratie-, deceleratie-, positionerings- en terugkeerbewegingen uit. Het lager dat de kogelomloopspindel of roterende as ondersteunt, moet herhaaldelijk werken met behoud van gecontroleerde axiale en radiale beweging. Na verloop van tijd kunnen mechanische slijtage of installatiegerelateerde problemen de lagerprestaties verminderen.

1. Langdurige Mechanische Vermoeidheid

Continue productiecycli stellen lagerbanen en rollende elementen bloot aan herhaalde belastingen. Zelfs wanneer de machine correct wordt onderhouden, kunnen lange bedrijfsuren geleidelijk de interne speling, oppervlaktevermoeidheid, trillingen of rolweerstand verhogen.

2. Smeringsverslechtering

Vet kan degraderen door bedrijfstemperatuur, contaminatie, overmatige servicetijd, incompatibel smeermiddel of onjuiste smeermiddelhoevetheid. Onvoldoende smering verhoogt de wrijving, terwijl overtollig vet de weerstand en bedrijfstemperatuur kan verhogen.

3. Stof en Contaminatie

SMT-productieomgevingen kunnen fijn stof, componentenafval, gedroogd smeermiddel, verpakkingsdeeltjes of onderhoudsresten bevatten. Verontreinigingen die het lagergebied binnendringen, kunnen het loopvlak beschadigen en abnormaal geluid of trillingen veroorzaken.

4. Onjuiste Lager Voorspanning

Schuine kogellagers zijn gevoelig voor montageopstelling en voorspanning. Overmatige voorspanning kan warmte, geluid en voortijdige slijtage veroorzaken. Onvoldoende voorspanning kan axiale beweging, verminderde stijfheid of instabiele aspositionering veroorzaken.

5. Verkeerde Uitlijning

Een verkeerd uitgelijnde lagerhuis, gebogen as, beschadigde kogelomloopspindel, oneffen montageoppervlak of onjuist aangedraaide borgmoer kan een abnormale belasting op het lager plaatsen. Het vervangen van het lager zonder het uitlijningsprobleem op te lossen, kan leiden tot herhaaldelijke storingen.

6. Onjuiste Installatie

Perskracht toegepast via de rollende elementen, impact van een hamer, contaminatie tijdens montage, onjuiste installatierichting of ongecontroleerd aanhaalmoment kunnen een nieuw lager beschadigen voordat de machine weer in productie gaat.

7. Botsing of Noodstop

Een mechanische botsing, abrupte asstop, overmatige weerstand of blokkering van de kogelomloopspindel kan schokbelasting overbrengen op de ondersteunende lagers. Het lager kan operationeel blijven, maar later geluid, trillingen of verminderde positioneringsnauwkeurigheid ontwikkelen.

Gangbare Fout Symptomen

Deze symptomen worden niet uitsluitend door het lager veroorzaakt. De kogelomloopspindel, koppeling, motor, lineaire geleider, borgmoer, encoder, smeersysteem en montagehuis moeten ook worden geïnspecteerd voordat vervanging plaatsvindt.

Oplossing

Precisie Vervanging voor de FUJI NXT Y-as Ondersteuningspositie

Het vervangen van het versleten H4209W lager kan helpen bij het herstellen van soepele Y-as beweging wanneer inspectie bevestigt dat het lager beschadigd is of niet langer voldoet aan de vereiste rotatieconditie. Een correct vervangingsproces moet identificatie, inspectie, reiniging, installatie, afstelling en operationele verificatie omvatten.

Aanbevolen Vervangingsproces

Belangrijke Installatie Opmerkingen

• Sla niet direct op het lager met een metalen hamer.
• Breng geen perskracht over via de kogels.
• Houd de werkbank, gereedschappen, as, behuizing en lager schoon.
• Meng geen onjuiste lagerspecificaties zonder technische bevestiging.
• Verander de installatierichting van een schuin kogellager niet.
• Gebruik geen niet-gespecificeerd smeermiddel.
• Hergebruik geen beschadigde borgmoer, afstandhouder, kraag of borgcomponent.
• Controleer de kogelomloopspindel op buiging, slijtage, krassen of abnormale weerstand.
• Verifieer de lineaire geleiders voordat u aanneemt dat elk Y-as probleem door het lager wordt veroorzaakt.
• Volg de onderhoudshandleiding van de apparatuur en de veiligheidsprocedures ter plaatse.

Specificaties

Belangrijkste Product Specificaties

Openbare lager- en handelsreferenties identificeren het 7001A dimensionale platform als 12 mm boring, 28 mm buitendiameter en 8 mm breedte. Beschikbare H4209W-records identificeren het component ook als een NSK-lager voor FUJI NXT-apparatuur.

Suffix Verificatie Tabel

Suffix interpretatie mag niet als enige aankoopcriterium worden gebruikt. De volledige markering, lageropstelling, machineconfiguratie en assemblage documentatie moeten samen worden gecontroleerd.

Kwaliteitscontrole

Inkomende Inspectie

Elk geleverd lager moet vóór verzending worden gecontroleerd tegen de bestelvereisten. Het inspectieproces kan omvatten:

• FUJI onderdeelnummer vergelijking.
• NSK model en suffix vergelijking.
• Binnendiameter meting.
• Buitendiameter meting.
• Breedte meting.
• Inspectie van oppervlak en loopvlak.
• Inspectie op corrosie en contaminatie.
• Inspectie van verpakkingsconditie.
• Inspectie van handmatige rotatieconditie.
• Hoeveelheidsverificatie.
• Label en batch verificatie.
• Foto bevestiging indien gevraagd.

Pre-Verzending Verificatie

Toepassing

Primaire Apparatuur Toepassing

Het H4209W lager wordt voornamelijk op de markt gebracht als een precisie vervangend lager voor FUJI NXT SMT plaatsingsapparatuur. Onderdelenlijst records verbinden het met een NXT Y-as kogelomloopspindel assemblage.

Typische Toepassingsgebieden

Geschikte Kopers

• SMT elektronica productiebedrijven.
• EMS productie faciliteiten.
• FUJI apparatuur gebruikers.
• SMT machine reparatiebedrijven.
• Werkplaatsen voor het herbouwen van plaatsingsmachines.
• Onderhoudsteams voor industriële automatisering.
• SMT reserveonderdelen distributeurs.
• Dienstverleners voor apparatuur in het buitenland.
• Fabriek engineering afdelingen.
• Preventieve onderhoudsteams.

Hoe Het Werkt

Principe van Schuin Kogellager

Een schuin kogellager maakt gebruik van loopvlakgeometrie die een contactlijn creëert tussen de kogels en de loopvlakken onder een hoek met het radiale vlak. Dit ontwerp stelt het lager in staat om tegelijkertijd radiale en axiale belasting te ondersteunen. NSK beschrijft schuine kogellagers als producten die geschikt zijn voor gecombineerde belastingen, met verschillende configuraties geselecteerd op basis van de axiale belastingsrichting en de vereiste stijfheid.

Functie in het Y-as Mechanisme

Binnen een precisie positioneringsas roteert de servomotor de kogelomloopspindel. De kogelomloopspindelmoer zet roterende beweging om in lineaire beweging, waardoor de machine structuur langs de Y-as beweegt.

Het ondersteunende lager vervult verschillende belangrijke functies:

1. Het ondersteunt het roterende uiteinde van de kogelomloopspindel.
2. Het helpt de axiale verplaatsing te beheersen.
3. Het handhaaft de rotatie-uitlijning.
4. Het draagt bij aan de stijfheid van het aandrijfsysteem.
5. Het vermindert ongewenste beweging tijdens acceleratie.
6. Het helpt het servosysteem consistente positionering te produceren.
7. Het ondersteunt herhaalbare machinebeweging gedurende continue cycli.

Waarom Lager Stijfheid Belangrijk is

Tijdens snelle acceleratie of deceleratie kan axiale kracht op de kogelomloopspindel ondersteuning werken. Als het lager overmatige speling heeft, kan de schroef enigszins axiaal bewegen. Deze beweging kan de positioneringsstabiliteit verminderen en een inconsistente mechanische respons veroorzaken.

Een correct geselecteerd en geïnstalleerd schuin kogellager biedt gecontroleerde ondersteuning. Wanneer de lageropstelling, voorspanning, smering, aspassing en behuizingspassing correct zijn, kan de as werken met soepelere rotatie en stabielere positionering.

Relatie met Andere Componenten

Een lagervervanging zal geen beschadigde kogelomloopspindel, versleten lineaire geleider, losse koppeling, defecte motor of onjuiste servo-instelling corrigeren. Volledige mechanische diagnose wordt aanbevolen.

Prestatie Voordelen

1. Stabiele As Ondersteuning

Het lager helpt de roterende kogelomloopspindel te stabiliseren en ongewenste asbeweging te beperken.

2. Soepele Mechanische Beweging

Correct rollend contact vermindert wrijving in vergelijking met glijdende ondersteuning en bevordert soepelere Y-as beweging.

3. Gecontroleerde Axiale Positie

Het schuine contactontwerp ondersteunt axiale kracht en helpt de beoogde kogelomloopspindelpositie te handhaven.

4. Precisie Bewegingscapaciteit

Een geschikt precisie-klasse lager ondersteunt de herhaalbaarheidsvereisten van SMT plaatsingsapparatuur.

5. Verminderde Mechanische Trillingen

Het vervangen van een versleten of beschadigd lager kan geverifieerde lagergerelateerde trillingen en geluid verminderen.

6. Onderhoudsefficiëntie

Het gebruik van de juiste H4209W en NSK identificatie vermindert het risico op het bestellen van een niet-gerelateerd standaard lager.

7. Productie Betrouwbaarheid

Preventieve vervanging kan de mogelijkheid van onverwachte asstilstand als gevolg van progressieve lagerschade verminderen.

8. Rebuild Compatibiliteit

Het component is geschikt voor onderhoudswerkplaatsen die FUJI NXT bewegingsassemblages herbouwen of herstellen.

Vergelijking met een Algemeen Lager

Een lager met dezelfde 12 × 28 × 8 mm afmetingen is niet automatisch een acceptabele vervanging. Interne ontwerp, contacthoek, precisieklasse, kooitype, matching conditie, voorspanning en suffix kunnen verschillen.

Hoe Te Kiezen

Stap 1: Bevestig het FUJI Onderdeelnummer

Controleer of de onderdelenlijst van de machine, service documentatie, verwijderde verpakking of onderhoudsrecord het vereiste component identificeert als H4209W.

Stap 2: Noteer de Volledige Lager Markering

Geef niet alleen “7001.” Geef een foto of schrijf elk teken op dat op het lager is gegraveerd, inclusief voor- en achtervoegsels.

Mogelijke markeringen in beschikbare referenties zijn:

• 7001ATYNDBMP5
• 7001ATYDBC8P5
• 7001AT
• H4209W

Omdat volledige suffix records verschillen tussen beschikbare lijsten en onderdelen documenten, moet de markering van het verwijderde lager worden behandeld als de primaire aankoopreferentie.

Stap 3: Bevestig de Afmetingen

Meet of verifieer:

• Binnendiameter: 12 mm.
• Buitendiameter: 28 mm.
• Breedte: 8 mm.

Stap 4: Bevestig de Apparatuur

Geef de volgende informatie:

• Machine merk.
• Machine serie.
• Machine generatie.
• Module nummer.
• Machine serienummer.
• As positie.
• Assemblage naam.
• Bestaand onderdeelnummer.

Stap 5: Bevestig de Lager Opstelling

Vraag de onderhoudsingenieur of de assemblage gebruikt:

• Eén lager.
• Twee individuele lagers.
• Een bijpassend paar.
• Rug-aan-rug opstelling.
• Face-to-face opstelling.
• Vaste-uiteinde ondersteuning.
• Zwevende-uiteinde ondersteuning.
• Specifieke voorspanning of afstandhouder configuratie.

Stap 6: Bevestig de Vereiste Conditie

Beschikbare leveringscondities kunnen omvatten:

De daadwerkelijk geleverde conditie moet duidelijk worden vermeld in de offerte. “Origineel,” “nieuw,” “gebruikt,” en “vervanging” mogen nooit alleen uit het modelnummer worden aangenomen.

Stap 7: Geef Foto's

Nuttige foto's zijn:

• Lager gravure.
• Origineel verpakkingslabel.
• FUJI onderdelenlabel.
• Geïnstalleerde positie.
• Kogelomloopspindel ondersteuningsassemblage.
• Machine naamplaatje.
• Verwijderd lager van beide zijden.
• Afstandhouder, kraag en borgmoer opstelling.

Stap 8: Bevestig Hoeveelheid

Een onderdelendiagram kan twee H4209W lagers tonen in de gerelateerde Y-as assemblage, maar de inkoophoeveelheid moet worden bevestigd volgens de exacte module en onderhoudsomvang.

Bestelinformatie

Geef de volgende details voor een snelle en nauwkeurige offerte:

Verpakking en Verzending

Precisielagers vereisen zorgvuldige bescherming tegen impact, vocht, stof en corrosie tijdens transport.

Standaard Verpakkingsproces

1. Lager identificatie wordt bevestigd.
2. Het lager wordt in beschermende binnenverpakking geplaatst.
3. Vochtbestendig materiaal wordt toegevoegd indien nodig.
4. Het product wordt beschermd tegen beweging in de doos.
5. Het externe label bevat het onderdeelnummer en de hoeveelheid.
6. Het pakket wordt in een versterkte verzenddoos geplaatst.
7. Exportdocumentatie wordt voorbereid volgens de bestelling.

Beschikbare Verzendopties

• DHL express.
• FedEx express.
• UPS express.
• Luchtvracht.
• Zeefracht voor geconsolideerde bestellingen.
• Door de klant aangewezen expediteur.
• Klant koeriersaccount.
• Gecombineerde verzending met andere SMT reserveonderdelen.

Opslag Aanbevelingen

• Bewaar het lager in de originele beschermende verpakking tot installatie.
• Bewaar het op een schone en droge binnenruimte.
• Vermijd blootstelling aan condensatie of corrosieve chemicaliën.
• Plaats geen zware producten op de lagerverpakking.
• Houd het product uit de buurt van metaalstof en machineafval.
• Open de verpakking niet onnodig.
• Gebruik schone handschoenen tijdens inspectie en installatie.
• Roteer voorraad volgens de ontvangstdatum.
• Controleer de conditie opnieuw na langdurige opslag.
• Voorkom direct contact met blote handen op precisieoppervlakken.

FAQ

V1: Is H4209W hetzelfde als NSK 7001ATYNDBMP5?

H4209W is de FUJI reserveonderdeel referentie die vaak wordt geassocieerd met een NSK 7001AT-serie precisielager voor NXT apparatuur. Sommige commerciële gegevens gebruiken 7001ATYNDBMP5, terwijl een onderdelenlijst record 7001ATYDBC8P5 toont. Bevestig de volledige markering op het verwijderde lager voordat u bestelt.

V2: Wat zijn de afmetingen van het H4209W lager?

De gangbare gedocumenteerde afmetingen zijn 12 mm binnendiameter, 28 mm buitendiameter en 8 mm breedte. Afmetingen alleen zijn echter niet voldoende voor vervanging, omdat precisieklasse, contactontwerp, matching opstelling, kooitype en voorspanning-gerelateerde suffixes ook moeten worden geverifieerd.

V3: Waar wordt dit lager gebruikt in een FUJI NXT machine?

Beschikbare NXT onderdeleninformatie identificeert H4209W als een lager in een Y-as kogelomloopspindel-gerelateerde assemblage. De precieze installatiepositie kan variëren afhankelijk van de module en machineconfiguratie, dus kopers moeten het apparatuurmodel, het modulenummer en een foto van de assemblage verstrekken.

V4: Kan ik een standaard 7001 lager gebruiken in plaats daarvan?

Een standaard lager met dezelfde afmetingen mag niet automatisch worden geïnstalleerd. Het originele lager kan een specifiek schuin contactontwerp, precisieklasse, kooi, interne configuratie, bijpassende opstelling of voorspanning vereisen. Vergelijk altijd de volledige suffix en toepassingsvereisten.

V5: Welke informatie is vereist voor een offerte?

Stuur H4209W, de volledige NSK lager markering, de vereiste hoeveelheid, het machinemodel, het machinenummer, de geïnstalleerde positie, de vereiste conditie en duidelijke foto's. Deze details stellen de leverancier in staat om de compatibiliteit te verifiëren en vertragingen te voorkomen die worden veroorzaakt door onvolledige suffixinformatie.

Contacteer Ons

Op zoek naar het FUJI H4209W NSK 7001AT precisielager voor een NXT Y-as onderhoudsproject?

Stuur ons de lager markering, het machinemodel, de vereiste hoeveelheid, de voorkeursconditie en de leveringsbestemming. Ons team zal de beschikbare specificatie, voorraadstatus, verpakkingsvereisten en verzendoptie controleren voordat een offerte wordt uitgebracht.

SMT PARTS SUPPLY LTD. levert SMT machine reserveonderdelen, feeder componenten, lagers, motoren, sensoren, besturingskaarten, nozzles, filters en onderhoudsoplossingen voor elektronica productieklanten wereldwijd.

Wij ondersteunen:

• Snelle onderdeelnummer verificatie.
• Foto-gebaseerde productbevestiging.
• Nieuwe en vervangende conditie opties.
• Noodonderhoud vereisten.
• Kleine hoeveelheid en batch bestellingen.
• Gecombineerde SMT reserveonderdelen verzendingen.
• Internationale express levering.
• Technische communicatie voor verzending.
• Beschermende exportverpakking.
• Langdurige ondersteuning voor reserveonderdelen sourcing.

Voor nauwkeurige service, gelieve op te nemen H4209W, 7001ATYNDBMP5 of de werkelijke volledige markering, 12 × 28 × 8 mm, en FUJI NXT Y-as toepassing in uw aanvraag.

Handelsmerk en Compatibiliteitsverklaring

FUJI, NXT, NSK, en gerelateerde modelnamen zijn handelsmerken of geregistreerde handelsmerken van hun respectievelijke eigenaren. Ze worden alleen gebruikt om productcompatibiliteit en toepassing te identificeren. SMT PARTS SUPPLY LTD. is een onafhankelijke leverancier van reserveonderdelen en claimt geen affiliatie met de originele apparatuur- of lagerfabrikanten, tenzij specifiek schriftelijk bevestigd.
