SMC AF30P-060S AFM40P-060AS 5 μm 0,3 μm Filterelementen voor het filteren van persluchtdeeltjes en olie-mist

SMC AF30P-060S AFM40P-060AS 5μm 0,3μm AF30 AFM40 filterelementenset

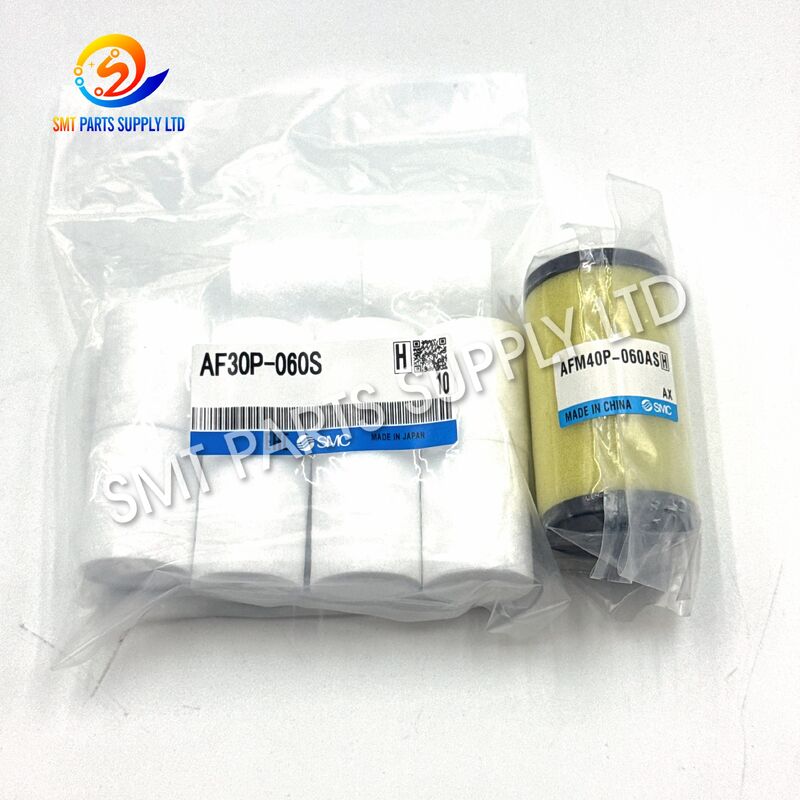

De SMC AF30P-060S en AFM40P-060AS filterelementenset is ontworpen voor preventief onderhoud van persluchtvoorbereidingssystemen die worden gebruikt in SMT-productieapparatuur, geautomatiseerde assemblagelijnen, inspectiemachines, pneumatisch gereedschap en industriële besturingssystemen. De AF30P-060S dient als een nominaal filterelement van 5 μm voor luchtfilters uit de AF30-serie, terwijl de AFM40P-060AS een elementensamenstel is dat wordt gebruikt met mistafscheiders uit de AFM40-serie. Officiële SMC-referentie-informatie identificeert AF30P-060S als vervangend filterelement voor AF30-apparatuur en vermeldt AFM40P-060AS voor AFM40 en AFM40-06 mistafscheidermodellen.

Wanneer ze samen worden gebruikt in een goed geconfigureerde luchtbehandelingslijn, ondersteunen deze elementen gefaseerde filtratie. De eerste fase verwijdert grotere vaste verontreinigingen en gecondenseerde onzuiverheden, terwijl de tweede fase zorgt voor een fijnere mistafscheiding. De technische informatie van SMC specificeert een nominaal vermogen van 5 μm voor standaard AF-filtratie en een nominaal vermogen van 0,3 μm voor AFM-mistafscheiders.

Dit product wordt geleverd als een vervangende elementenset in plaats van een compleet luchtfilter, regelaar, kom, behuizing, aftapkraan of pneumatisch behandelingssamenstel.

De officiële SMC-webcatalogus beschrijft de AFM40P-060AS als een “Element Assembly”, terwijl de AF30P-060S wordt geïdentificeerd als een filterelement voor apparatuur uit de AF30-serie.

Perslucht kan stof, roestdeeltjes, gecondenseerd vocht, compressorolie, leidingresten en andere verontreinigingen bevatten. Deze onzuiverheden kunnen door het luchtnetwerk van de fabriek reizen en pneumatische precisiecomponenten binnendringen.

In SMT-productieomgevingen controleren pneumatische apparaten vaak de handling van componenten, de werking van de feeder, het genereren van vacuüm, de beweging van de spuitmonden, het overbrengen van platen, het klemmen, heffen en positioneren. Zelfs kleine hoeveelheden verontreiniging kunnen de respons en betrouwbaarheid van deze systemen beïnvloeden.

Een filterelement moet worden geïnspecteerd wanneer een of meer van de volgende omstandigheden zich voordoen:

Deze symptomen kunnen ook worden veroorzaakt door lekkage, een defect aan de regelaar, beschadigde afdichtingen, geblokkeerde slangen, problemen met de compressor of onjuiste machine-instellingen. Het gehele pneumatische systeem moet worden gecontroleerd voordat de oorzaak wordt bevestigd.

De set AF30P-060S en AFM40P-060AS biedt een praktische onderhoudsoplossing voor luchtbehandelingssystemen die zowel algemene filtratie als mistafscheiding vereisen.

De AF30P-060S wordt normaal gesproken geïnstalleerd in het overeenkomstige AF30-luchtfilterhuis als primaire filtratiefase. Het nominale filtratieniveau van 5 μm is bedoeld voor het verwijderen van veelvoorkomende verontreinigingen uit perslucht voordat de lucht de fijnere behandelingscomponenten bereikt. In de SMC-documentatie wordt 5 μm vermeld als de standaard nominale filtratiewaarde voor luchtfiltratie voor algemene doeleinden.

De AFM40P-060AS wordt geïnstalleerd in het bijbehorende AFM40-nevelafscheiderlichaam. SMC specificeert een nominale filtratiewaarde van 0,3 μm voor mistafscheiders uit de AFM-serie en vermeldt AFM40P-060AS als de toepasselijke elementconstructie voor AFM40-modellen.

Indien correct geselecteerd en geïnstalleerd, kan de combinatie helpen:

Druk, temperatuur, luchtstroomcapaciteit, poortgrootte en afvoerconfiguratie worden bepaald door de volledige filter- of mistafscheiderconstructie, niet door het vervangingselement alleen.

Controleer vóór aankoop het volledige model dat op het geïnstalleerde filterlichaam is afgedrukt. Verschillende generaties, achtervoegsels, regionale specificaties en configuraties op speciale bestelling kunnen verschillende kommen, afdichtingen of onderhoudsonderdelen gebruiken.

Controleer altijd of er tijdens vervanging aparte afdichtingen, O-ringen van de kom of andere onderhoudsonderdelen nodig zijn.

De filterset kan worden gebruikt in persluchtbehandelingssystemen die een breed scala aan pneumatische machines bedienen.

De geschiktheid hangt af van het geïnstalleerde SMC-filtermodel en de luchtkwaliteitseisen van de stroomafwaartse apparatuur.

De perslucht komt eerst het AF30-luchtfilterhuis binnen, waarin zich het AF30P-060S-element bevindt.

Het element helpt grotere onzuiverheden in de lucht uit de luchtstroom te scheiden. Verontreinigingen kunnen onder meer leidingaanslag, roest, stof en gecondenseerd materiaal zijn. Verwijderde vloeistof en vuil worden opgevangen in de filterkom volgens het ontwerp van het complete samenstel.

De nominale filtratiefase van 5 μm is geschikt voor algemene persluchtvoorbereiding en biedt stroomopwaartse bescherming voor de fijnere mistafscheidingsfase.

Na de primaire filtratie komt perslucht de AFM40-mistafscheiderbehuizing binnen die de AFM40P-060AS-elementconstructie bevat.

De fijnere filterstructuur vangt kleinere deeltjes en olienevel op die door een standaard primair luchtfilter kunnen gaan. De AFM-serie heeft een nominale filtratiegraad van 0,3 μm volgens de SMC-productinformatie.

De daadwerkelijke bestelling kan variëren afhankelijk van het machineontwerp, de luchtkwaliteitsspecificatie en de volledige modulaire SMC-configuratie.

Een correcte bevestiging van het onderdeelnummer is essentieel. Een filterelement dat er hetzelfde uitziet, kan een andere lengte, diameter, montagestructuur, filtratiegraad of afdichtingsontwerp hebben.

Controleer het naamplaatje of de gedrukte code op het filterlichaam.

Voorbeelden van nuttige informatie zijn onder meer:

Verwar de twee elementen niet.

De AF30P-060S vervangt AFM40P-060AS niet, en de AFM40P-060AS vervangt AF30P-060S niet.

Bestel de complete set wanneer de machine zowel een AF30 luchtfilter als een AFM40 mistafscheider gebruikt.

Bestel een afzonderlijk element als slechts één filterlichaam onderhoud nodig heeft.

Inspecteer tijdens het vervangen van elementen:

Voor snellere offerte- en compatibiliteitscontroles geeft u het volgende op:

• Duidelijke foto van het complete filtersamenstel.
• Foto van het label van het behuizingsmodel.
• Foto van het verwijderde element.
• Benodigd aantal per onderdeelnummer.
• Merk en model machine.
• Land van levering en postcode.
• Vereiste leverdatum.
• Voorkeur voor losse stukken of bijpassende sets.

Filteronderhoud moet worden uitgevoerd door opgeleid personeel dat bekend is met pneumatische systemen.

Open nooit een onder druk staande filterkom.

1. Controleer of de luchttoevoer is geïsoleerd en alle restdruk is vrijgegeven.
2. Verwijder de kom volgens de procedure van de filterfabrikant.
3. Let op de installatierichting van het bestaande element.
4. Verwijder het gebruikte element voorzichtig om te voorkomen dat vuil de behuizing binnendringt.
5. Inspecteer de kom, afdichting, schot en interne oppervlakken.
6. Reinig herbruikbare componenten volgens een goedgekeurde methode.
7. Gebruik geen schoonmaakmiddelen die plastic kommen of afdichtingen kunnen beschadigen.
8. Installeer het nieuwe element in dezelfde richting als het juiste originele onderdeel.
9. Plaats de kom terug en schakel het vergrendelingsmechanisme volledig in.
10. Herstel de luchtdruk geleidelijk.
11. Controleer op lekkage rond de kom en afdichtingen.
12. Bevestig de normale stroomafwaartse druk en luchtstroom.
13. Noteer de vervangingsdatum en de bedrijfsuren van de machine.

Raadpleeg vóór installatie de officiële bedieningshandleiding voor het volledige filtermodel.

De levensduur van het filter hangt af van de kwaliteit van de perslucht, het aantal bedrijfsuren, de luchtstroom, de olieconcentratie, de vochtigheid, de toestand van de compressor en de reinheid van de fabrieksleidingen. Eén vervangingsinterval kan niet voor elke productielijn worden toegepast.

Elke bestelling van filterelementen kan worden gecontroleerd volgens de bevestigde aankoopspecificatie.

De staat van het product, de herkomst van het merk, de productiebatch, het verpakkingstype en de beschikbare documentatie moeten in de formele offerte worden bevestigd.

Haal het element pas na installatie uit de beschermende verpakking. Bewaar het op een schone, droge plaats, uit de buurt van olie, oplosmiddelen, direct zonlicht en zware voorwerpen.

Bevestig de volgende informatie voordat u een bestelling plaatst:

Nee. AF30P-060S is een primair filterelement van nominaal 5 μm dat wordt gebruikt met een AF30 luchtfilterhuis. AFM40P-060AS is een nominaal 0,3 μm elementsamenstel dat wordt gebruikt met een AFM40 mistafscheider. Ze voeren verschillende filtratiefuncties uit en zijn niet uitwisselbaar.

Nee. De standaardset bevat één AF30P-060S vervangingselement en één AFM40P-060AS vervangingselement. Filterhuizen, kommen, regelaars, afvoeren, montagebeugels, manometers en aansluitmateriaal zijn niet inbegrepen tenzij afzonderlijk vermeld in de offerte.

Het kan worden gebruikt wanneer de SMT-machine of de fabrieksluchtbehandelingslijn is uitgerust met compatibele AF30- en AFM40-filterlichamen. Bevestig het volledige behuizingsmodel, de geïnstalleerde elementcode en de pneumatische configuratie van de machine voordat u bestelt.

De vervangingsfrequentie is afhankelijk van de luchtkwaliteit, de toestand van de compressor, de bedrijfstijd, de luchtvochtigheid, de luchtstroom en het vervuilingsniveau. Inspecteer de elementen tijdens preventief onderhoud en vervang ze wanneer ze beschadigd, verzadigd of zwaar vervuild zijn of onaanvaardbaar drukverlies veroorzaken.

Geef het volledige model filterhuis op, foto's van het typeplaatje en bestaande elementen, machinemerk, machinemodel, benodigde hoeveelheid en bestemming. Foto's van de kom en de interne montagestructuur zijn ook handig als het originele label onduidelijk is.

Officiële SMC-referenties identificeren AF30P-060S als vervangend element voor filtratie uit de AF30-serie en AFM40P-060AS als de toepasselijke elementenassemblage voor AFM40 en AFM40-06 mistafscheiders. De technische documentatie van SMC identificeert 5 μm als het standaard AF-filtratieniveau en 0,3 μm als het AFM-mistafscheiderfiltratieniveau.

Omdat volledige filtermodelcodes verschillende generaties en optionele achtervoegsels kunnen bevatten, moet de compatibiliteit worden bevestigd aan de hand van de volledige behuizingscode en niet alleen aan de hand van het uiterlijk.

Op zoek naar betrouwbare vervangende filterelementen voor een SMT-machine of industrieel pneumatisch systeem?

Stuur ons uw gewenste onderdeelnummers, hoeveelheden en uitrustingsinformatie. Ons verkoopteam controleert de specificatie en maakt een duidelijke offerte op voor uw aankoopbeoordeling.

Duidelijke foto's helpen ons het onderdeelnummer, de behuizingsserie, de elementstructuur en de machinetoepassing te controleren. Dit verkleint de kans op het ontvangen van een verkeerd vervangend artikel en versnelt de offerteverwerking.

Onderwerp: Aanvraag voor SMC AF30P-060S en AFM40P-060AS filterelementen

Beste verkoopteam,

Gelieve de volgende pneumatische filterelementen te vermelden:

• AF30P-060S: _____ stuks
• AFM40P-060AS: _____ stuks
• Machinemerk en -model: _____
• Geïnstalleerd filtermodel: _____
• Bezorgbestemming: _____
• Vereiste leverdatum: _____

Bevestig de staat van het product, de compatibiliteit, de levertijd, de verpakking, de verzendkosten en de beschikbare documentatie.

Hartelijke groeten,
