Panasonic KXFE00GXA00 MC16CB-4 SMT Head Control Board voor CM402 en CM602 Industriële Bevolkte PCB Assemblage

Panasonic KXFE00GXA00 MC16CB-4 SMT Head Control Board CM402 CM602 N610090171AA T1910008

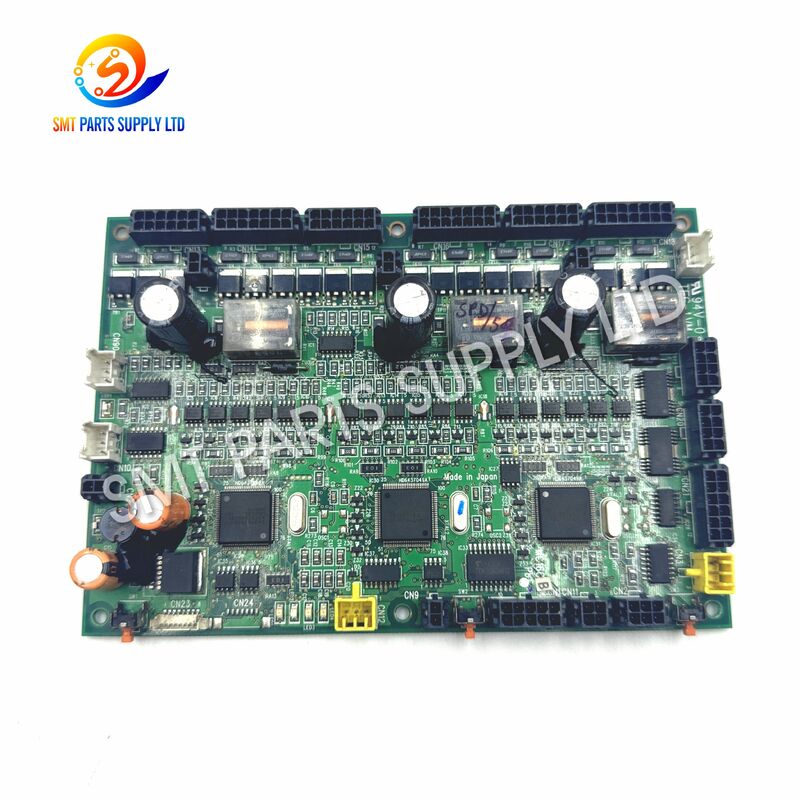

Het KXFE00GXA00 N610090171AA MC16CB-4 SMT head control board is een gespecialiseerde elektronische module die wordt gebruikt in compatibele CM402 en CM602 surface-mount plaatsingsapparatuur. Het is geïnstalleerd binnen de machinebesturingsarchitectuur om communicatie, signaalverwerking, operationele coördinatie en statusfeedback met betrekking tot de plaatsingskopassemblage te ondersteunen.

Dit bord kan ook T1910008 dragen als aanvullende identificatie of productiemarkering. Omdat SMT-machines verschillende kopconfiguraties, elektrische revisies, connectorarrangementen, softwareversies en productiejaren kunnen hebben, moeten kopers alle zichtbare labels en borddetails verifiëren voordat ze een bestelling plaatsen.

Het product is geschikt voor SMT-fabrieken, apparatuuronderhoudsbedrijven, contractele elektronicafabrikanten, machine-opnieuwbouwers en reserveonderdelenverdelers die een vervangend CM402-kop-PCB of CM602-kopbesturingsbord nodig hebben. Nieuwe, geteste gebruikte of professioneel gereviseerde leveringsopties kunnen beschikbaar zijn, afhankelijk van de voorraad en offerte.

Voor nauwkeurige matching wordt klanten geadviseerd om het volledige onderdeelnummer, het machinemodel, het koptype, bordfoto's, de connectorindeling en bestaande foutinformatie te verstrekken. Dit verificatieproces helpt bij het verminderen van onjuiste bestellingen, installatievertragingen en vermijdbare productiestilstand.

Een kopbesturingsbord kan inspectie of vervanging vereisen wanneer de plaatsingsmachine intermitterende of permanente kopgerelateerde fouten ontwikkelt. Een machine-alarm betekent echter niet altijd dat het PCB het enige beschadigde component is. Het complete kopbesturingscircuit moet worden gecontroleerd voordat het wordt vervangen.

Een defect of instabiel bord kan geassocieerd zijn met een of meer van de volgende bedrijfsomstandigheden:

• De plaatsingskop initialiseert niet normaal.
• De machine geeft een kopcommunicatie-alarm weer.
• Eén kopfunctie reageert intermitterend.
• Kopgerelateerde sensoren kunnen niet correct worden uitgelezen.
• De machine stopt tijdens het oppakken of plaatsen van componenten.
• Kopbeweging wordt onbeschikbaar na opstarten.
• Hetzelfde alarm keert terug nadat kabels en sensoren zijn gecontroleerd.
• De machine werkt normaal wanneer een bekend goed bord is geïnstalleerd.
• De productie wordt instabiel nadat de machine is opgewarmd.
• De kopmodule kan de standaard initialisatiesequentie niet voltooien.

Deze symptomen mogen alleen als onderhoudsreferentie worden gebruikt. Servoaandrijvingen, motoren, sensoren, kleppen, encoders, kabels, connectoren, voedingsmodules, mechanische assemblages en machineparameters moeten ook worden geïnspecteerd.

Het vervangen van het verdachte bord door een correct gematcht en goed getest KXFE00GXA00 N610090171AA MC16CB-4 kopbesturingsbord kan helpen het getroffen besturingscircuit te herstellen nadat andere mogelijke oorzaken zijn gecontroleerd.

• Herstel van kopbesturingscommunicatie.
• Herstel van normale machine-initialisatie.
• Vermindering van herhaalde kopgerelateerde productiestops.
• Verbetering van de stabiliteit van de kopwerking.
• Sneller onderhoud in vergelijking met ongecontroleerde reparatie op componentniveau.
• Vermindering van langdurige SMT-lijnuitval.
• Verbeterde paraatheid van reserveonderdelen voor oudere productieapparatuur.
• Meer voorspelbare onderhoudsplanning.

Het bord mag niet worden gepresenteerd als een gegarandeerde oplossing voor elk kopalarm. Correcte foutdiagnose en matching van onderdeelnummers blijven essentieel.

Elektrische waarden, PCB-afmetingen, firmwareversies, connectordefinities en machineparameters kunnen variëren per bordrevisie en apparatuurconfiguratie. Deze details mogen niet worden aangenomen op basis van alleen het machinenaam.

Vergelijk vóór bestelling het vervangende bord met het bestaande bord met behulp van:

• Volledig onderdeelnummer.
• Bordmodel.
• Gedrukte revisie.
• Barcode- of serienummerlabel.
• Aantal connectoren.
• Positie van connectoren.
• Componentenindeling.
• Positie van montagegaten.
• Machinemodel.
• Plaatsingskopconfiguratie.
• Productiejaar van apparatuur.
• Bestaande software- en parameterversie.

Het KXFE00GXA00 N610090171AA MC16CB-4 bord is bedoeld voor gebruik in compatibele SMT-plaatsingsapparatuur waar een bijpassend kopbesturings-PCB vereist is.

• SMT-elektronicafabricagefabrieken.
• Serviceproviders voor elektronicafabricage.
• PCB-assemblagebedrijven.
• Automotive elektronicafabrikanten.
• Consumentenelektronicafabrikanten.
• Producenten van industriële besturingsapparatuur.
• LED-verlichtingsassemblagefabrieken.
• Fabrikanten van communicatieapparatuur.
• Productiebedrijven voor medische elektronica.
• SMT-machinereparatiebedrijven.
• Handelaren in gebruikte SMT-apparatuur.
• Distributeurs van industriële reserveonderdelen.
• Overzeese onderhoudsaannemers.
• Fabriekstechnische afdelingen.

Fabrieken die meerdere CM402- of CM602-plaatsingsmachines exploiteren, kunnen een bevestigd bord in hun onderhoudsvoorraad houden. Een voorbereid reservebord kan helpen bij het verminderen van stilstand wanneer een productiemachine een geverifieerde bordfout ontwikkelt.

Voor voorraadbeheer, noteer:

Het kopbesturingsbord functioneert als onderdeel van het elektronische besturingssysteem van de machine. Het ondersteunt de overdracht en verwerking van commando's, statusignalen, sensorinformatie en operationele feedback met betrekking tot de plaatsingskop.

Tijdens normale SMT-productie moet de machine veel operaties coördineren binnen een korte cyclus. De kopassemblage moet het juiste commando ontvangen, de operationele status bevestigen, interageren met gerelateerde sensoren en feedback geven aan het centrale besturingssysteem.

Een stabiel kopbesturingsbord helpt bij het handhaven van:

• Betrouwbare communicatie tussen besturingsmodules.
• Correcte verwerking van kopgerelateerde signalen.
• Consistente initialisatie na machine-opstart.
• Gecoördineerde reactie tijdens pick-up en plaatsing.
• Tijdige detectie van abnormale bedrijfsomstandigheden.
• Stabiele productie over herhaalde plaatsingscycli.

Omdat het bord slechts één deel van de besturingsketen vormt, is de prestatie ervan ook afhankelijk van stabiele stroom, correcte machineparameters, intacte bedrading, schone connectoren, functionele sensoren, juiste aarding en mechanisch gezonde kopcomponenten.

Het selecteren van een vervanging alleen op basis van de machinenaam kan tot incompatibiliteit leiden. De veiligste methode is om alle beschikbare identifiers en visuele details te vergelijken.

Voor een snellere en nauwkeurigere offerte, gelieve te verstrekken:

1. Een duidelijke foto van de volledige voorkant van het bord.
2. Een duidelijke foto van de volledige achterkant.
3. Close-up foto's van elk label en gedrukte code.
4. Het machinenaam en serienummer.
5. De geïnstalleerde plaatsingskopconfiguratie.
6. De machine alarmmelding of foutcode.
7. Een foto van alle connectoren.
8. De vereiste hoeveelheid.
9. De gewenste bordconditie.
10. Het leveringsland en postcode.

De aangeboden conditie moet schriftelijk worden bevestigd. Productfoto's moeten ook worden gecontroleerd om te bepalen of ze de werkelijke eenheid of een referentiemonster tonen.

Installatie moet worden uitgevoerd door gekwalificeerd SMT-onderhoudspersoneel. Het bord bevat statisch-gevoelige elektronische componenten en kan beschadigd raken door onjuiste behandeling.

• Maak een back-up van machineparameters indien mogelijk.
• Noteer de huidige alarminformatie.
• Bevestig dat het vervangende bord overeenkomt met het verwijderde bord.
• Koppel de machine stroom af volgens de onderhoudsprocedure.
• Wacht tot opgeslagen elektrische energie is ontladen.
• Draag een geaarde ESD-polsband.
• Gebruik een antistatisch werkoppervlak.
• Label elke kabel voor verwijdering.
• Maak foto's van elke connectorpositie.
• Inspecteer kabels en connectoren op schade.
• Controleer de machine op olie-, stof- of vochtvervuiling.
• Plaats de printplaat niet direct op metalen oppervlakken.

• Houd het bord bij de randen vast.
• Raak IC-pinnen of connectorcontacten niet aan.
• Forceer een connector niet in positie.
• Controleer de kabeloriëntatie vóór het inbrengen.
• Bevestig dat geen enkele connectorpin gebogen is.
• Installeer alle schroeven en ondersteuningen correct.
• Vermijd overmatig aandraaien.
• Houd kabels uit de buurt van bewegende mechanismen.
• Controleer of het bord het machineframe niet kan raken.
• Controleer elke verbinding opnieuw voordat u stroom toepast.

• Schakel de machine in onder toezicht van onderhoud.
• Observeer de initialisatie-sequentie.
• Controleer of het oorspronkelijke alarm is verdwenen.
• Herstel de benodigde machineparameters.
• Voltooi elke vereiste kalibratieprocedure.
• Test de kop op verminderde snelheid.
• Voer een gecontroleerde pick-and-place test uit.
• Monitor op ongebruikelijke hitte, geur, geluid of herhaalde alarmen.
• Bevestig de kwaliteit van de componentenplaatsing vóór massaproductie.
• Noteer de vervangingsdatum en bordinformatie.

Afhankelijk van de leveringsconditie en de bestellingsovereenkomst, kunnen de volgende inspectieprocedures worden voltooid:

De exacte testscope moet in de offerte worden vermeld, omdat nieuwe, gebruikte, gereviseerde en gerepareerde borden verschillende inspectieprocedures kunnen hebben.

Elektronische besturingsborden vereisen geschikte bescherming tegen statische elektriciteit, trillingen, impact, stof en vocht tijdens transport.

1. De printplaat wordt visueel gecontroleerd voor verpakking.
2. Connectoren en blootgestelde gebieden worden beschermd.
3. Het bord wordt in een antistatische zak geplaatst.
4. Geschikt dempingsmateriaal wordt rond de unit toegevoegd.
5. Het product wordt in een stevige binnenverpakking bevestigd.
6. De binnenverpakking wordt in een exportdoos geplaatst.
7. Lege ruimte wordt opgevuld om beweging te voorkomen.
8. Het pakket wordt verzegeld en gelabeld voor verzending.

De werkelijke levertijd is afhankelijk van productbeschikbaarheid, inspectievereisten, bestemming, douaneafhandeling en geselecteerde verzendservice.

KXFE00GXA00 en N610090171AA worden vaak samen gebruikt om dit kopbesturingsbord te identificeren. Kopers moeten echter ook MC16CB-4, de gedrukte bordrevisie, het connectorarrangement en de fysieke componentenindeling vergelijken voordat ze de uitwisselbaarheid bevestigen.

Het bord is geassocieerd met compatibele CM402 en CM602 kopbesturingsapplicaties, maar niet elke machineconfiguratie is noodzakelijkerwijs identiek. Het machinereeksnummer, het koptype, de bordrevisie, de softwareconfiguratie en de connectorindeling moeten vóór installatie worden gecontroleerd.

T1910008 kan verschijnen als een aanvullende identificatie-, productie-, inspectie- of bordgerelateerde markering. Het mag niet als enige bestelreferentie worden gebruikt. Geef een duidelijke foto zodat deze kan worden vergeleken met het vervangende apparaat.

Nee. Kopalarmen kunnen ook worden veroorzaakt door beschadigde kabels, connectoren, sensoren, motoren, kleppen, voedingsmodules, mechanische assemblages, aardingsproblemen of onjuiste machineparameters. Het bord mag alleen worden vervangen na passende probleemoplossing.

Nieuwe, geteste gebruikte, gereviseerde of reparatieservice-opties kunnen worden aangeboden, afhankelijk van de huidige voorraad. De exacte conditie, testmethode, foto's, levertijd, garantievoorwaarden en prijs moeten worden bevestigd in de officiële offerte.

• Gerichte levering van SMT-machineborden en vervangingsonderdelen.
• Ondersteuning voor stopgezette en volwassen plaatsingsmachineplatforms.
• Onderdeelnummer- en fotovergelijking vóór verzending.
• Flexibele levering van nieuwe, geteste gebruikte en gereviseerde eenheden.
• Aankoop van kleine hoeveelheden voor dringend onderhoud.
• Beschermende internationale exportverpakking.
• Wereldwijde express- en vrachtverzending ondersteuning.
• Gecombineerde verzending met feeders, motoren, sensoren, kabels, kleppen, riemen en nozzles.
• Technische communicatie voor matching van machinenaam en bordrevisie.
• Ondersteuning voor fabrieken, distributeurs, servicebedrijven en apparatuurresellers.

SMT PARTS SUPPLY LTD

Voor een nauwkeurige offerte voor het KXFE00GXA00 N610090171AA T1910008 MC16CB-4 SMT kopbesturingsbord, stuur de volgende informatie:

• Vereiste hoeveelheid.
• Machinemodel: CM402 of CM602.
• Machinereeksnummer.
• Plaatsingskop type.
• Foto's van de voor- en achterkant van het bord.
• Volledige onderdeelnummerlabels.
• Foto's van de connectorindeling.
• Bestaande alarminformatie.
• Vereiste productconditie.
• Leveringsland en postcode.

Ons team zal de ingediende informatie vergelijken met het beschikbare bord voordat de offerte wordt opgesteld.
