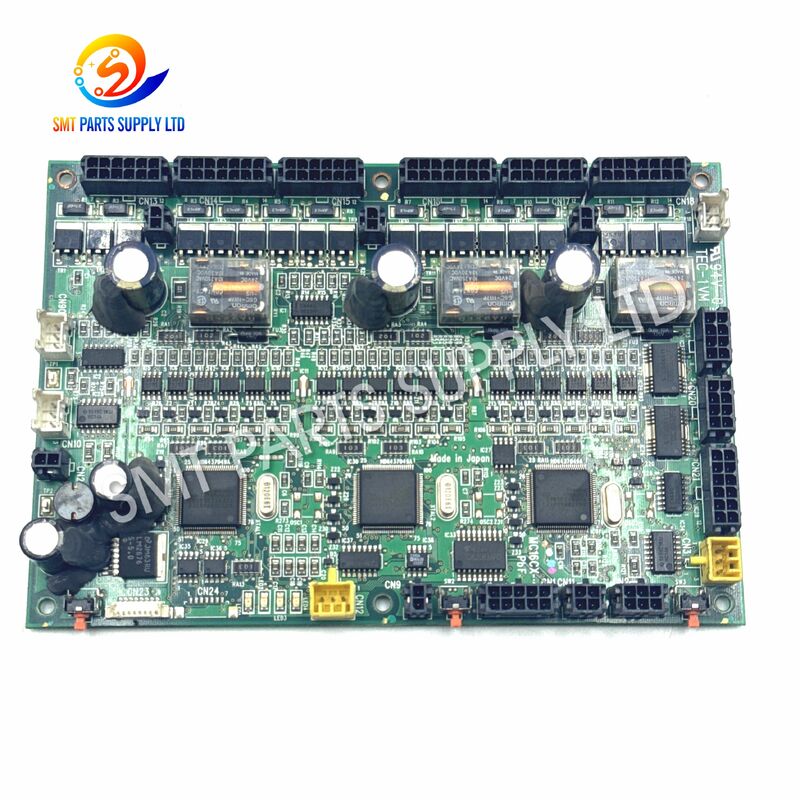

Panasonic KXFE00GXA00 MC16CB-4 SMT-kopbesturingskaart voor CM402 CM602 plaatsingsmachines

Panasonic KXFE00GXA00 N610090171AA T0710095 MC16CB-4 Hoofdregelkaart CM402 CM602

De Panasonic KXFE00GXA00 N610090171AA T0710095 MC16CB-4 SMT hoofdregelkaart is een industriële printplaat die wordt gebruikt in compatibele plaatsingshoofdregelassemblages. Het ondersteunt de transmissie, verwerking en coördinatie van elektronische signalen tussen de machinecontroller en hoofdgerelateerde componenten tijdens SMT-productie.

Deze kaart wordt vaak geselecteerd voor onderhoudsvervanging, herstel van productielijnen, machine-opknapbeurten en kritieke reserveonderdelenvoorraden. Belangrijke identificatiereferenties zijn KXFE00GXA00, N610090171AA, T0710095, MC16CB en MC16CB-4.

Omdat CM402- en CM602-machines verschillende hoofdconfiguraties, PCB-revisies, connectorindelingen en regelsystemen kunnen gebruiken, mag de compatibiliteit niet alleen worden bepaald op basis van het machinmodel. Kopers moeten het volledige onderdeelnummer, de PCB-markering, de connectorposities, de montagegaten, de componentenindeling, bestaande bordfoto's en de machineconfiguratie vergelijken voordat ze een bestelling bevestigen.

SMT PARTS SUPPLY LTD levert SMT-machine regelkaarten en gerelateerde onderhoudsonderdelen voor elektronicaproducenten, reparatiebedrijven, apparatuurbouwers en internationale distributeurs.

Het plaatsingshoofd is een van de belangrijkste operationele secties van een SMT-machine. Tijdens de productie moet het hoofd commando's ontvangen, feedbacksignalen monitoren, gerelateerde elektrische apparaten coördineren en continu communiceren met het machinebesturingssysteem.

Wanneer de hoofdregelkaart instabiel, beschadigd, vervuild of elektrisch gedegradeerd raakt, kan de machine te maken krijgen met intermitterende alarmen, initialisatiefouten, abnormale hoofdrespons of herhaalde productieverstoringen.

Een defect aan de regelkaart kan worden veroorzaakt door elektrische, omgevings-, mechanische of onderhoudsgerelateerde factoren.

De volgende symptomen kunnen wijzen op een probleem met de hoofdregeling, maar bewijzen niet dat de MC16CB-4 kaart defect is. Vergelijkbare symptomen kunnen ook worden veroorzaakt door motoren, kabels, sensoren, encoders, drivers, voedingen, kleppen of mechanische assemblages.

Wanneer probleemoplossing bevestigt dat de geïnstalleerde regelkaart defect is, kan het vervangen ervan door een correct geïdentificeerde KXFE00GXA00 N610090171AA MC16CB-4 kaart helpen om stabiele hoofdsectiecommunicatie en machinebediening te herstellen.

De vervangende kaart moet worden geselecteerd op basis van volledige technische identificatie in plaats van alleen uiterlijk.

• Helpt machines die getroffen zijn door geverifieerd falen van de regelkaart te herstellen.
• Vermindert productiestilstand veroorzaakt door herhaalde elektronische alarmen.
• Ondersteunt stabiele communicatie binnen het compatibele plaatsingshoofdsysteem.
• Biedt een praktische vervanging voor machineonderhoud en opknapbeurten.
• Helpt onderhoudsteams bij het voorbereiden van kritieke reserveonderdelenvoorraden.
• Vermindert het risico op onnodige vervanging van motoren of sensoren.
• Ondersteunt gestandaardiseerd onderdeelnummerbeheer voor meerdere productielijnen.
• Verbetert de onderhoudsefficiëntie wanneer de geïnstalleerde kaart niet betrouwbaar kan worden gerepareerd.

Machine modelinformatie alleen is niet voldoende voor definitieve compatibiliteitsbevestiging. CM402 en CM602 machines kunnen verschillende plaatsingshoofden, interne bedrading, PCB-revisies, connectorindelingen, softwareconfiguraties en elektrische regelsystemen gebruiken.

De koper dient de volgende details te bevestigen vóór bestelling:

• Volledig machinmodel.
• Machin serienummer.
• Type plaatsingshoofd.
• KXFE00GXA00 markering.
• N610090171AA markering.
• T0710095 PCB nummer.
• MC16CB of MC16CB-4 identificatie.
• Foto's van voor- en achterkant van het bord.
• Aantal en positie van connectoren.
• Indeling van montagegaten.
• Bestaande machine alarminformatie.

De onderstaande referenties worden gebruikt voor productidentificatie. Vergelijkbare markeringen mogen niet automatisch als uitwisselbaar worden beschouwd zonder technische bevestiging.

Twee SMT regelkaarten kunnen vergelijkbare afmetingen, montagepunten of connectievormen hebben, maar verschillende circuits of regel functies bevatten. Mogelijke verschillen zijn:

• Connector pin toewijzingen.
• Definities van ingangs- en uitgangssignalen.
• Interfaces voor hoofd motorbesturing.
• Sensor communicatiecircuits.
• Opstelling van PCB-componenten.
• Hardware revisie.
• Interne configuratie.
• Compatibiliteit met machinesoftware.
• Type plaatsingshoofd.
• Kalibratievereisten.

Het gebruik van een incorrect gematchte kaart kan leiden tot machinealarmen, communicatiefouten, onjuiste werking of extra schade aan componenten.

De KXFE00GXA00 N610090171AA MC16CB-4 hoofdregelkaart is geschikt voor professioneel SMT-machineonderhoud en elektronicafabricageomgevingen.

• Productie van consumentenelektronica.
• Assemblage van auto-elektronica.
• Productie van communicatieapparatuur.
• Assemblage van industriële regel PCB's.
• Productie van LED-verlichting.
• Productie van medische elektronica.
• Assemblage van voedingen.
• Productie van halfgeleidergerelateerde elektronica.
• Contractuele productie van elektronica.
• Diensten voor assemblage van printplaten.

• SMT-fabrieken.
• Afdelingen voor machineonderhoud.
• Machine reparatiebedrijven.
• Opknappers van gebruikte SMT-apparatuur.
• Dienstverleners voor elektronicafabricage.
• Distributeurs van industriële reserveonderdelen.
• Overzeese SMT-servicecentra.
• Productie-ingenieursafdelingen.

De MC16CB-4 kaart maakt deel uit van het elektronische regelpad binnen een compatibele SMT-plaatsingshoofdassemblage. De exacte functies zijn afhankelijk van de machineversie, de hoofdconfiguratie en de aangesloten componenten.

De machinecontroller stuurt bedieningscommando's volgens de geprogrammeerde productiesequentie. Deze commando's kunnen betrekking hebben op initialisatie, hoofdbeweging, componentopname, componentplaatsing en statuscontrole.

De hoofdregelkaart verwerkt of distribueert elektronische signalen die nodig zijn voor de compatibele hoofdassemblage. Het helpt bij het coördineren van de communicatie tussen de machinecontroller en hoofdgerelateerde apparaten.

Sensoren, motoren en positiedetectieapparaten leveren operationele feedback. De regelkaart helpt bij het overdragen of verwerken van deze informatie, zodat de machine kan bepalen of elke actie correct is voltooid.

De kaart ondersteunt de timing en transmissie van regelsignalen naar compatibele circuits. Nauwkeurige timing is essentieel omdat SMT-plaatsing snelle bewegingen, componentopname, positionering en plaatsing omvat.

De operationele status wordt teruggestuurd naar het machinebesturingssysteem. Als de machine een abnormaal signaal, ontbrekende feedback, communicatiefout of instabiele respons detecteert, kan deze een alarm genereren en de productie stoppen.

Het kiezen van de juiste regelkaart is essentieel voor een veilige en succesvolle machine reparatie.

Controleer of de geïnstalleerde kaart is gemarkeerd met KXFE00GXA00, N610090171AA, of beide. Negeer geen letters, achtervoegsels of revisiemarkeringen.

Bevestig of het bestaande bord de T0710095 markering draagt. PCB-identificatie helpt fysiek vergelijkbare regelkaarten te onderscheiden.

Controleer op MC16CB of MC16CB-4 markeringen. Een ander achtervoegsel kan een andere revisie of toepassing aangeven.

Geef het volledige machinmodel op in plaats van alleen de machinefamilie. Voeg het machin serienummer toe indien beschikbaar.

CM402 en CM602 platforms kunnen verschillende plaatsingshoofdconfiguraties gebruiken. Het hoofdtype moet worden bevestigd voordat de kaart wordt gekocht.

Controleer elke connector, socket, kabelpositie, montagegat, beugel en componentlocatie. Duidelijke foto's worden sterk aanbevolen.

Geef de alarmcode, fout symptomen en probleemoplossingsresultaten op. Dit helpt te bepalen of de kaart de waarschijnlijke oorzaak is.

Het product kan in verschillende condities worden geleverd, afhankelijk van de voorraad.

Testnormen kunnen verschillen afhankelijk van de productconditie. Kopers moeten bevestigen of de offerte omvat:

• Visuele inspectie.
• Connector inspectie.
• Component inspectie.
• Elektrische testen.
• Machine-gerelateerde functionele testen.
• Informatie over reparatiegeschiedenis.
• Testfoto's of -records.

Garantievoorwaarden moeten worden bevestigd vóór betaling. Garantie dekking kan variëren voor nieuwe, gebruikte en gereviseerde regelkaarten.

Vóór verzending kunnen de volgende inspectiepunten worden voltooid volgens de productconditie en orderovereenkomst.

Installatie moet worden uitgevoerd door gekwalificeerd SMT-machineonderhoudspersoneel.

• Noteer het huidige machinealarm.
• Maak een back-up van machinegegevens indien nodig.
• Schakel de machine correct uit.
• Koppel de stroomtoevoer los en isoleer deze.
• Wacht tot opgeslagen elektrische energie is ontladen.
• Gebruik een ESD-polsband.
• Bereid een antistatisch werkoppervlak voor.
• Fotografeer de originele connectorposities.
• Label kabels vóór ontkoppeling.
• Vergelijk de vervangende kaart met de verwijderde kaart.

• Houd de PCB bij de randen vast.
• Raak connectorcontacten niet aan.
• Forceer kabels niet in sockets.
• Bevestig de oriëntatie van de connector.
• Controleer op gebogen pinnen.
• Installeer de juiste montageschroeven.
• Vermijd overmatig aandraaien van schroeven.
• Herstel aarding en afschermingscomponenten.
• Zorg ervoor dat kabels niet worden bekneld of uitgerekt.

• Inspecteer de assemblage voordat u stroom toepast.
• Bevestig dat er geen gereedschap in de machine achterblijft.
• Start de machine onder gecontroleerde omstandigheden.
• Controleer de initialisatiestatus.
• Bekijk de alarmgeschiedenis.
• Monitor de temperatuur van de connector en het bord.
• Voer een test op lage snelheid uit.
• Voer een voorbeeld plaatsingsprogramma uit.
• Bevestig de stabiliteit van opname en plaatsing.
• Noteer de vervangingsdatum en het bordnummer.

SMT regelkaarten zijn gevoelig voor statische elektriciteit, vocht, trillingen en fysieke impact. Professionele verpakking wordt gebruikt om het product te beschermen tijdens internationaal transport.

• Internationale express koerier.
• Luchtvracht.
• Geconsolideerd transport van SMT reserveonderdelen.
• Door de klant aangewezen expediteur.
• Gecombineerde verzending met feeders, nozzles, motoren, sensoren, riemen, kabels en kleppen.

Levertijd is afhankelijk van de voorraadconditie, testvereisten, bestelhoeveelheid, bestemming en geselecteerde verzendmethode.

KXFE00GXA00 en N610090171AA worden vaak gebruikt als gerelateerde identificatiereferenties voor deze regelkaart. Definitieve compatibiliteit moet nog steeds worden bevestigd via T0710095, MC16CB-4, connectorindeling, machinmodel en plaatsingshoofdconfiguratie.

Nee. CM402 en CM602 machines kunnen verschillende hoofd systemen, PCB-revisies, bedradingsconfiguraties en softwareconfiguraties bevatten. Geef volledige bordfoto's en machine-informatie op vóór bestelling.

Het kan alarmen oplossen die worden veroorzaakt door een defecte compatibele regelkaart. Vergelijkbare alarmen kunnen echter ook worden veroorzaakt door beschadigde kabels, motoren, sensoren, drivers, encoders, kleppen, voedingen of mechanische componenten.

Geef de vereiste hoeveelheid, machinmodel, machin serienummer, bestaande bordnummers, MC16CB-4 markering, T0710095 identificatie, bordfoto's, voorkeursconditie, leveringsland en vereiste leverdatum op.

Houd het bord verzegeld in antistatische verpakking in een schone, droge, temperatuurgecontroleerde omgeving. Vermijd direct zonlicht, vocht, corrosieve gassen, zware druk, trillingen en contact met geleidende materialen.
