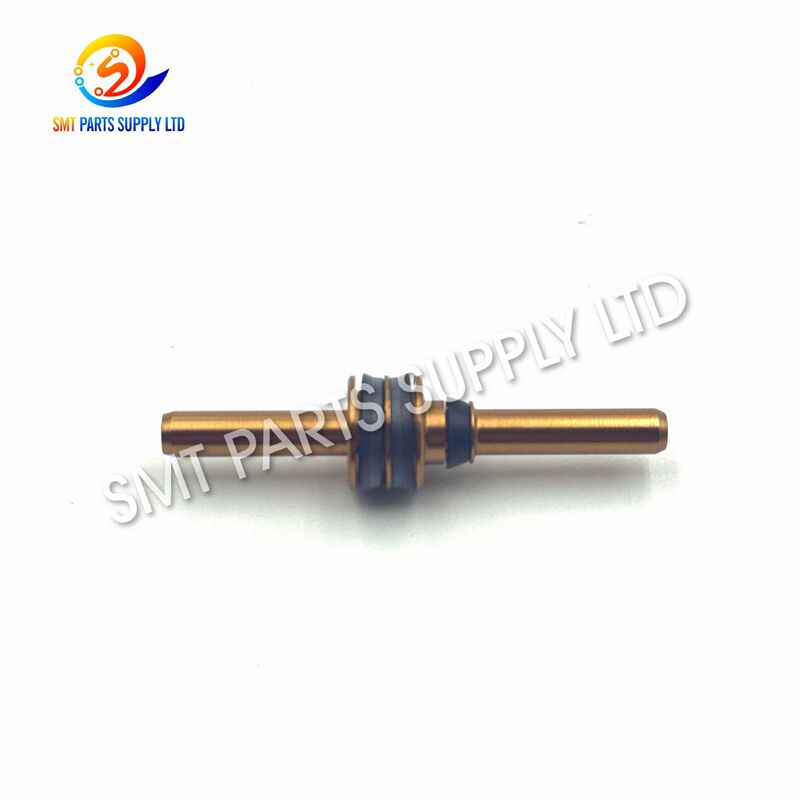

YAMAHA KV8-M7104-A0 Nauwkeurig bewerkte metalen zuiger voor YV100XG-plaatsingskop

De YAMAHA KV8-M7104-A0 Zuigerset is een machinespecifiek vervangingsonderdeel dat wordt gebruikt in het bijbehorende pneumatische en mechanische mechanisme van de YV100XG SMT pick-and-place machine. Het is ontworpen om gecontroleerde heen-en-weer beweging binnen de plaatsingskop te ondersteunen, waardoor de machine stabiele componentenopname-, positionerings- en plaatsingscycli kan voltooien.

Tijdens continue SMT-productie kan de originele zuiger geleidelijk oppervlakteslijtage, vervuiling, overmatige wrijving of dimensionale veranderingen ontwikkelen. Deze omstandigheden kunnen leiden tot een trage reactie van de kop, onvolledige terugkeerbeweging, instabiele pneumatische werking of herhaalde machine-alarmen. Het vervangen van het versleten onderdeel door de correct passende KV8-M7104-A0 zuigerset kan helpen de normale mechanische reactie te herstellen en onnodige vervanging van grotere kopassemblages te verminderen.

Dit product is geschikt voor elektronicaproducenten, EMS-fabrieken, SMT-onderhoudsbedrijven, apparatuurreconditioneerders en reserveonderdelendistributeurs die een betrouwbare onderhoudsoplossing voor de YV100XG nodig hebben.

De zuigerset werkt binnen een hoogfrequent bewegingssysteem. Tijdens normale SMT-productie kan deze dagelijks duizenden bedrijfscycli voltooien. Langdurig gebruik, onvoldoende onderhoud, vervuilde perslucht, verslechtering van de afdichtingen en onjuiste installatie kunnen de prestaties geleidelijk beïnvloeden.

Een zuigerprobleem wordt niet altijd door één factor veroorzaakt. Onderhoudstechnici moeten het complete pneumatische en mechanische systeem inspecteren voordat ze een vervanging installeren.

De zuiger beweegt herhaaldelijk binnen zijn geleiding of passing. Na verloop van tijd kan wrijving het contactoppervlak geleidelijk veranderen, de speling vergroten of een ongelijke bewegingsweerstand creëren.

Kleine slijtage kan de machine niet onmiddellijk stoppen. Het kan echter leiden tot instabiele beweging, langzamere reactie of onvolledige terugkeerpositionering.

SMT-apparatuur werkt in gecontroleerde productiegebieden, maar fijn stof, gedroogd smeermiddel, componentafval, lijmresten en andere vervuiling kunnen nog steeds bewegende mechanismen binnendringen.

Vervuiling kan leiden tot:

• Verhoogde wrijving.
• Oppervlaktekrassen.
• Intermitterend vastlopen.
• Langzamere beweging.
• Abnormale afdichtingsslijtage.
• Inconsistente pneumatische reactie.

Als het zuigermechanisme smering vereist, kan onvoldoende smeermiddel direct metaalcontact verhogen en oppervlakteslijtage versnellen.

Onjuist smeermiddel kan ook problemen veroorzaken. Sommige producten kunnen stof aantrekken, afdichtingsmaterialen beschadigen of kleverig worden na langdurige blootstelling aan hitte en productievervuiling.

De zuiger werkt normaal samen met afdichtingscomponenten. Een beschadigde of verharde afdichting kan leiden tot luchtlekkage, verminderde bewegingskracht, langzame reactie of instabiele positionering.

Het vervangen van alleen de zuiger zonder de gerelateerde afdichtingen te inspecteren, lost het oorspronkelijke machineprobleem mogelijk niet volledig op.

De plaatsingskop is afhankelijk van schone, droge en stabiele perslucht. Vocht, olie, drukfluctuaties of beperkte luchtleidingen kunnen de zuigerbeweging beïnvloeden.

Veelvoorkomende problemen met het luchtsysteem zijn:

• Lage bedrijfsdruk.
• Drukfluctuaties.
• Water in de luchtleiding.
• Vervuilde filters.
• Geblokkeerde luchtpassages.
• Losse buisverbindingen.
• Beschadigde pneumatische koppelingen.
• Trage reactie van de magneetklep.

Een zuiger kan beschadigd raken wanneer deze onder een verkeerde hoek wordt ingebracht, in de verkeerde richting wordt geïnstalleerd of in een vervuilde boring wordt geforceerd.

Onjuist aandraaien of uitlijning kan abnormale zijdelingse belasting veroorzaken, wat resulteert in ongelijke slijtage en beperkte beweging.

Een botsing van de plaatsingskop, onjuiste nozzle-installatie, PCB-interferentie of een vreemd voorwerp kan een overmatige mechanische kracht genereren.

Hoewel de zuiger geen duidelijke externe schade vertoont, kan de beweging ruw of inconsistent worden na een abnormale impact.

Wanneer inspectie bevestigt dat de bestaande zuiger versleten, bekrast, vervormd, vervuild of moeilijk te bewegen is, kan het vervangen ervan door een correct passende KV8-M7104-A0 Zuigerset helpen het bijbehorende YV100XG plaatsingskopmechanisme te herstellen.

De vervanging moet worden voltooid als onderdeel van een volledig onderhoudsproces. Technici moeten de gerelateerde afdichtingen, geleidingssectie, pneumatische klep, luchtleidingen, sensor en montagepositie inspecteren voordat de productie wordt hervat.

Het vervangen van de getroffen zuigerset kan economischer zijn dan het vervangen van een complete plaatsingskop of een groter pneumatisch onderdeel.

Een duidelijk geïdentificeerd reserveonderdeel stelt onderhoudsteams in staat om de tijd voor probleemoplossing en inkoop te verkorten.

Een correct geïnstalleerde zuiger helpt bij een soepele en herhaalbare beweging binnen het bijbehorende kopmechanisme.

Het op voorraad houden van KV8-M7104-A0 kan de reactietijd verkorten wanneer het originele onderdeel beschadigd raakt.

Het product kan worden opgenomen in gepland machineonderhoud, met name voor apparatuur die lange diensten draait of grote productvolumes verwerkt.

Een duidelijk modelnummer helpt inkoopteams, technici en magazijnpersoneel bij het nauwkeurig beheren van de voorraad.

De exacte productconditie moet worden bevestigd in de offerte. Productfoto's en inspectie-informatie kunnen worden verstrekt volgens de bestelvereisten.

De KV8-M7104-A0 zuigerset wordt voornamelijk gebruikt voor reparatie en onderhoud van het bijbehorende pneumatische of mechanische bewegingsgedeelte binnen de YV100XG plaatsingskop.

Het kan worden gebruikt in de volgende productie- en serviceomgevingen.

Geschikt voor SMT-productielijnen die printplaten assembleren voor:

• Huishoudelijke apparaten.
• Mobiele accessoires.
• Communicatieproducten.
• Slimme apparaten.
• Consumentenregelkaarten.
• Audio- en videoapparatuur.

Toepasbaar op fabrieken die produceren:

• Voertuigregelmodules.
• Verlichtingsregelkaarten.
• Automotive sensoren.
• Dashboard elektronica.
• Energiebeheer assemblages.
• Infotainment printplaten.

De zuigerset kan YV100XG-onderhoud ondersteunen in productielijnen die produceren:

• Industriële controllers.
• Automatiseringmodules.
• Voedingen.
• Instrumentatiekaarten.
• Motorbesturingssystemen.
• Communicatiebesturingseenheden.

EMS-fabrieken exploiteren vaak meerdere SMT-machines en lange productiediensten. Het op voorraad houden van machinespecifieke zuigeronderdelen kan helpen de wachttijd tijdens onverwacht onderhoud te verkorten.

Onafhankelijke servicebedrijven kunnen KV8-M7104-A0 gebruiken tijdens plaatsingskopinspectie, pneumatische systeemreparatie en machineherstelprojecten.

Apparatuurreconditioneerders kunnen versleten zuigeronderdelen vervangen tijdens het reviseren of onderhouden van YV100XG-machines voor wederverkoop of voortgezet productiegebruik.

Distributeurs kunnen het product op voorraad houden voor fabrieken die individuele vervangingsonderdelen, onderhoudskits of geconsolideerde SMT-reserveonderdelenzendingen nodig hebben.

De KV8-M7104-A0 zuigerset werkt binnen het bijbehorende YV100XG plaatsingskopmechanisme. Het machinebesturingssysteem activeert het pneumatische circuit volgens de vereiste opname- en plaatsingsvolgorde.

Perslucht wordt via de bijbehorende magneetklep en luchtpassages geleid. De druk werkt op de zuiger, waardoor gecontroleerde lineaire beweging ontstaat. Deze beweging wordt overgebracht naar het aangesloten kopmechanisme.

Nadat de vereiste actie is voltooid, brengt omgekeerde luchtdruk, een retourmechanisme of een ander mechanisch element de zuiger terug naar zijn oorspronkelijke positie.

1. Het machinebesturingssysteem stuurt een bedieningscommando.
2. De bijbehorende magneetklep verandert zijn luchtstroompositie.
3. Perslucht komt het zuigermechanisme binnen.
4. Luchtdruk creëert lineaire zuigerbeweging.
5. De zuiger brengt kracht over op het aangesloten kopcomponent.
6. De plaatsingskopactie is voltooid.
7. Het retoursysteem beweegt de zuiger terug naar zijn beginpositie.
8. Een sensor of stuursignaal bevestigt dat de bewegingscyclus is voltooid.
9. De machine gaat verder met de volgende opname- of plaatsingsactie.

De zuiger kan niet correct werken als de omringende pneumatische, mechanische of elektrische componenten defect zijn. Een volledige systeeminspectie wordt daarom aanbevolen.

Het selecteren van een SMT-reserveonderdeel alleen op uiterlijk kan leiden tot onjuiste aankopen. Kleine dimensionale of configuratieverschillen kunnen installatie voorkomen, zelfs als twee componenten er vergelijkbaar uitzien.

Gebruik het volgende bevestigingsproces vóór het bestellen.

Controleer de markering op het verwijderde onderdeel of raadpleeg de machineonderdelenhandleiding. De volledige code moet worden verstrekt zonder de suffix te verwijderen.

Aanbevolen bestelreferentie:

KV8-M7104-A0

Geef het volledige apparatuurmodel op:

YV100XG SMT Pick-and-Place Machine

Ga er niet van uit dat de zuiger geschikt is voor elke machine van hetzelfde merk.

Identificeer de plaatsingskop positie, mechanisme locatie of tekeningreferentie waar de zuiger is geïnstalleerd.

Deze informatie is bijzonder nuttig wanneer de machine meer dan één type zuiger gebruikt.

Aanbevolen foto's zijn:

• Volledig vooraanzicht.
• Volledig achteraanzicht.
• Zijaanzicht.
• Onderdeelnummer markering.
• Aansluitgebied.
• Installatieoppervlak.
• Beschadigd of versleten gedeelte.
• Foto naast een liniaal of schuifmaat.

Wanneer de originele markering beschadigd of onleesbaar is, verstrek dan:

• Totale lengte.
• Buitendiameter.
• Binnendiameter.
• Asdiameter.
• Stap afmetingen.
• Groefpositie.
• Aansluitmaat.

Geef aan of de bestelling vereist:

• Nieuw origineel.
• Nieuw compatibel.
• Gebruikt origineel.
• Gereviseerd product.

Geef de verwachte bestelhoeveelheid op, zodat de voorraad, verpakking, prijs en levertijd nauwkeurig kunnen worden gecontroleerd.

Installatie moet worden uitgevoerd door gekwalificeerd SMT-apparatuuronderhoudspersoneel.

• Stop de machine volgens de vereiste veiligheidsprocedure.
• Koppel de elektrische stroom los waar nodig.
• Isoleer de persluchttoevoer.
• Bevestig het vervangende onderdeelnummer.
• Reinig de werkruimte.
• Bereid geschikte onderhoudstools voor.
• Inspecteer de geleiding, afdichtingen en passerende componenten.
• Controleer op vervuiling binnen het mechanisme.

• Vermijd het aanraken van het precisieoppervlak met vuile gereedschappen.
• Laat de zuiger niet vallen of stoot er niet tegen.
• Bevestig de juiste installatierichting.
• Forceer de zuiger niet in de geleiding.
• Gebruik alleen het gespecificeerde smeermiddel indien vereist.
• Vervang beschadigde O-ringen of afdichtingen.
• Controleer of de zuiger beweegt zonder abnormale weerstand.
• Houd stof en vreemd materiaal weg van de assemblage.

• Herstel geleidelijk de perslucht.
• Controleer alle pneumatische verbindingen.
• Luister naar luchtlekkage.
• Voer handmatige bewegingsverificatie uit waar toegestaan.
• Laat de machine op lage snelheid draaien.
• Bevestig volledige zuigerbeweging.
• Controleer de sensorreactie.
• Test componentopname en -plaatsing.
• Inspecteer de plaatsingsnauwkeurigheid vóór normale productie.

Het inspectieproces kan worden voltooid volgens de geselecteerde productconditie en klantvereisten.

De zuigerset is een precisie reserveonderdeel en moet worden beschermd tegen vocht, stof, krassen en impact.

Standaard verpakking kan omvatten:

1. Individuele beschermende wikkeling.
2. Verzegelde binnenverpakking.
3. Label met onderdeelnummer en hoeveelheid.
4. Anti-impact vulmateriaal.
5. Versterkte exportdoos.
6. Buitenste verzendlabel.

Nee. De KV8-M7104-A0 zuigerset is bedoeld voor het bijbehorende mechanisme van de YV100XG machine. Compatibiliteit moet worden bevestigd met behulp van het volledige model, de installatiepositie, een foto van het bestaande onderdeel en machineonderdeleninformatie.

Het kan helpen wanneer de instabiliteit wordt veroorzaakt door een versleten, bekrast, vervuild of vastlopende zuiger. Technici moeten ook de afdichtingen, luchtdruk, magneetklep, geleidingsboring, sensor en gerelateerde mechanische onderdelen inspecteren.

Gerelateerde afdichtingscomponenten moeten zorgvuldig worden geïnspecteerd tijdens het vervangen van de zuiger. Het hergebruiken van een verharde, beschadigde of vervormde afdichting kan leiden tot luchtlekkage, verhoogde weerstand, langzame beweging of instabiele pneumatische prestaties.

Verstrek alstublieft het onderdeelnummer, machine model, vereiste hoeveelheid, foto's van het bestaande product, installatiepositie, gevraagde productconditie en belangrijke afmetingen wanneer de originele componentmarkering onduidelijk is.

Ja. Het kan worden geconsolideerd met kleppen, sensoren, nozzles, feeders, riemen, motoren, printplaten, pneumatische fittingen en andere SMT-machinecomponenten om internationale inkoop- en transportkosten te verlagen.

Voor een nauwkeurige offerte en snelle technische bevestiging, verstrek alstublieft de volgende informatie:

Stuur alstublieft uw volledige onderdeelnummer, machine model, vereiste hoeveelheid, productfoto's en leveringsbestemming. Ons verkoopteam zal de technische compatibiliteit, voorraadbeschikbaarheid, productconditie, verpakkingsmethode, prijs en geschatte levertijd controleren.
