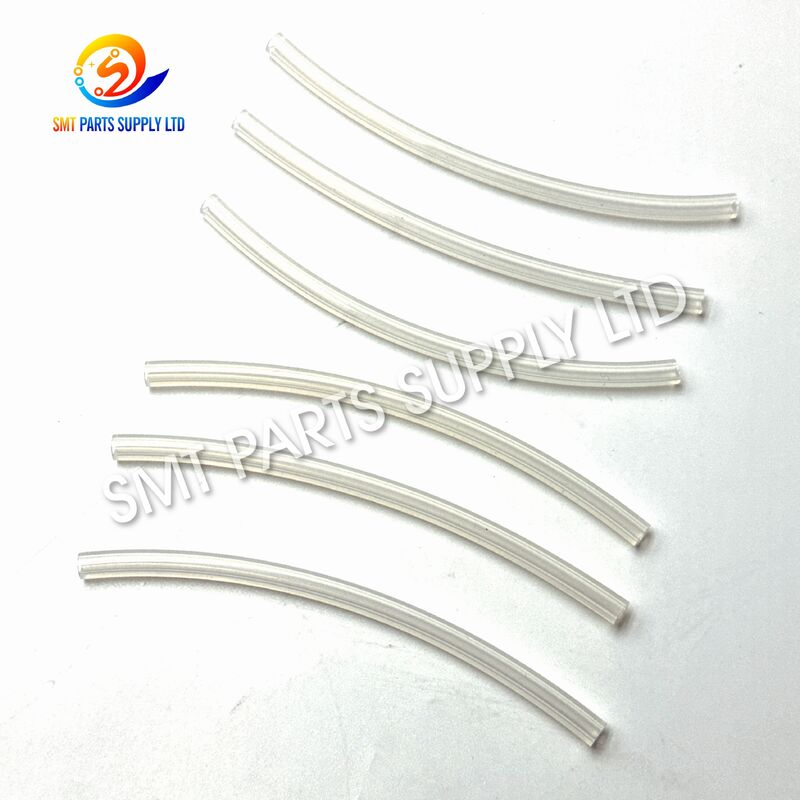

Panasonic KXF0DS4AA00 120 mm kopvacuümbuis voor CM402 NPM 3-kops

DePanasonic KXF0DS4AA00 120 mm kopvacuümbuisis een vervangend pneumatisch onderdeel ontworpen voorPanasonic CM402 en NPM 3-kops SMT-plaatsingstoepassingen. Geïnstalleerd in het vacuümcircuit van de plaatsingskop, brengt de buis de vacuümdruk over tussen gerelateerde pneumatische componenten en het oppaksysteem aan de mondstukzijde, waardoor de kop de zuigkracht creëert die nodig is om elektronische componenten vast te houden tijdens het oppakken, verplaatsen en plaatsen.

Vacuümprestaties zijn van cruciaal belang bij snelle SMT-productie. Veroudering, barsten, vervorming, vervuiling of lekkage in een kopvacuümbuis kunnen de effectieve zuigkracht verminderen en bijdragen aan onstabiele zuigprestaties. Een versleten binnenband vervangen door de juisteKXF0DS4AA00specificatie helpt de toestand van het vacuümcircuit te herstellen.

Deze vacuümbuis van 120 mm is geschikt voor reparatie van plaatsingskoppen, gepland onderhoud, renovatie van machines en opslag van reserveonderdelen in elektronicaproductieomgevingen.

Basisproductinformatie

Oorzaak – Waarom de hoofdvacuümbuis moet worden vervangen

De plaatsingskop voert duizenden repetitieve oppak- en plaatsingscycli uit tijdens normale SMT-productie.

De vacuümbuis werkt continu als onderdeel van het pneumatische circuit. Herhaalde machinebewegingen, buigen, drukveranderingen, milieuvervuiling en lange productie-uren kunnen geleidelijk de toestand van de buis beïnvloeden.

Veelvoorkomende oorzaken van verslechtering zijn onder meer:

Een klein lek in een vacuümleiding kan een groter effect hebben dan de fysieke omvang doet vermoeden, omdat de plaatsingskop afhankelijk is van een stabiele negatieve druk voor het hanteren van componenten.

Typische symptomen van vacuümbuisproblemen

Onderhoudspersoneel mag de KXF0DS4AA00 en het bijbehorende vacuümcircuit inspecteren als de machine symptomen vertoont zoals:

• Zwakke componentopname
• Intermitterende ophaalfout
• Componenten vallen tijdens hoofdbewegingen
• Onstabiel vacuümniveau
• Zichtbare buisscheuren
• Verharding of vervorming van de buis
• Losse buisaansluiting
• Beperkte vacuümluchtstroom
• Herhaalde ophaalalarmen
• Vacuümprestaties veranderen tussen cycli

Deze symptomen kunnen ook afkomstig zijn van mondstukken, filters, kleppen, fittingen, sensoren, vacuümgeneratoren of andere pneumatische onderdelen.

Het volledige vacuümcircuit moet daarom worden gecontroleerd voordat wordt besloten welk onderdeel moet worden vervangen.

Oplossing – Vervang de versleten KXF0DS4AA00-vacuümbuis

Wanneer inspectie vaststelt dat de originele buis beschadigd of lekkend is, vervang deze dan door de juisteKXF0DS4AA00 120 mm kopvacuümbuishelpt bij het herstellen van de pneumatische verbinding binnen de plaatsingskop.

Een correct geïnstalleerde buis ondersteunt een consistente vacuümoverdracht en zorgt ervoor dat het mondstuksysteem zijn opzuigfunctie kan uitvoeren onder de beoogde bedrijfsomstandigheden van de machine.

Onderhoudsvoordelen

Specificaties

Aanbevolen identificatie

Gebruik voor een nauwkeurige aankoop de volledige identificatie:

Panasonic + KXF0DS4AA00 + 120 mm + CM402/NPM + 3-kops

Machine- en kopconfiguraties kunnen verschillen. Kopers moeten het originele onderdeelnummer en de geïnstalleerde configuratie bevestigen voordat ze bestellen.

Sollicitatie

DeKXF0DS4AA00 Kopvacuümbuisis bedoeld voor het vacuümsysteem in compatibele Panasonic-plaatsingskoptoepassingen.

Het kan worden gebruikt voor:

• Onderhoud van de plaatsingskop
• Reparatie van vacuümleidingen
• Vervangen van beschadigde slang
• Preventief onderhoud
• Renovatie van de hoofdunit
• Reserve-inventaris van de productielijn
• Onderhoud gebruikte machines
• Revisie van SMT-apparatuur

Typische productie-industrieën

Deze vacuümbuis kan worden gebruikt op plaatsingsapparatuur die in productieomgevingen wordt gebruikt, zoals:

• Consumentenelektronica
• Auto-elektronica
• Communicatieapparatuur
• Industriële elektronica
• LED-producten
• Voedingsassemblages
• Computerhardware
• Slimme apparaten
• Besturingsborden
• Algemene PCB-assemblage

Het doel ervan blijft voor deze toepassingen hetzelfde: het behouden van het vacuüm-luchtpad dat nodig is voor betrouwbare hantering van componenten.

Rol van het vacuümsysteem bij SMT-plaatsing

Tijdens het plaatsen moet een mondstuk een onderdeel uit de feeder oppakken en dit stevig vasthouden terwijl de kop naar de PCB beweegt.

Het proces is normaal gesproken afhankelijk van verschillende gerelateerde componenten:

DeKXF0DS4AA00 vacuümbuismaakt deel uit van dit pneumatische pad.

Het genereert zelf geen vacuüm. Zijn rol is het bieden van een geschikte luchtdoorgang tussen gerelateerde componenten binnen het plaatsingskopsysteem.

Hoe het werkt

De KXF0DS4AA00 werkt samen met de vacuümgeneratie- en mondstuksystemen van de machine.

1. Vacuümgeneratie

Het pneumatische systeem van de machine creëert onderdruk wanneer een oppakcyclus van componenten begint.

2. Vacuümtransmissie

De vacuümdruk loopt door het aangesloten pneumatische circuit.

DeKXF0DS4AA00 kopvacuümbuisvormt een deel van dit luchtstroompad.

3. Zuigmond

Negatieve druk bereikt de spuitmondconstructie en genereert zuigkracht aan de spuitmondtip.

4. Componentopname

Het mondstuk maakt contact met de elektronische component en houdt deze vast door middel van vacuümkracht.

5. Hoofdbeweging

De plaatsingskop verplaatst de component naar de geprogrammeerde PCB-positie.

6. Plaatsing van componenten

Afhankelijk van de machinecyclus wordt het vacuüm opgeheven of geschakeld, waardoor het onderdeel op de printplaat kan worden geplaatst.

7. Herhaalde productie

Het proces herhaalt zich continu tijdens plaatsing op hoge snelheid.

Omdat de cyclus snel en herhaaldelijk plaatsvindt, moet de vacuümleiding vrij blijven van scheuren, lekken, beperkingen en onjuiste aansluitingen.

Waarom de conditie van vacuümbuizen ertoe doet

Een buis kan er visueel acceptabel uitzien, terwijl er nog steeds kleine verouderings- of vervormingsgebieden zijn.

Er kunnen problemen optreden wanneer:

• De buiswand wordt hard
• Er ontstaan ​​kleine scheurtjes aan de uiteinden
• Verbindingspunten raken los
• De buis raakt bekneld
• Interne besmetting beperkt de luchtstroom
• De buis buigt verkeerd na onderhoud

Deze omstandigheden kunnen de efficiëntie van de vacuümoverdracht verminderen.

Om deze reden moet de buis worden geïnspecteerd wanneer de plaatsingskop onverklaarbare instabiliteit van de opname vertoont.

Hoe te kiezen

Het selecteren van de juiste pneumatische SMT-component vereist meer dan het controleren van het algemene uiterlijk.

1. Bevestig het onderdeelnummer

Het vereiste onderdeelnummer is:

KXF0DS4AA00

Soortgelijke vacuümbuizen kunnen verschillende afmetingen of toepassingen hebben.

2. Bevestig de buislengte

Deze specificatie is:

120 mm

Lengte is belangrijk omdat onjuiste slangen kunnen leiden tot onjuiste geleiding, overmatige buiging of installatiespanning.

3. Bevestig het machinemodel

Toepasselijke apparatuur omvat:

CM402/NPM

Controleer altijd de daadwerkelijk geïnstalleerde machine- en kopconfiguratie.

4. Bevestig de hoofdaanvraag

De gevraagde configuratie is:

3-hoofd

Dit detail moet worden vermeld bij het verzenden van een aanvraag, omdat verschillende kopconfiguraties verschillende pneumatische onderdelen kunnen gebruiken.

5. Vergelijk met het originele onderdeel

Vergelijk vóór aankoop:

• Artikelnummer
• Buis lengte
• Aansluitpositie
• Buisgeleiding
• Diameter
• Bestaand machinemodel
• Configuratie met plaatsingskop

Een duidelijke foto van het originele onderdeel is handig als compatibiliteitsbevestiging vereist is.

Informatie aanbevolen voor onderzoek

Het verstrekken van volledige informatie kan fouten bij het identificeren van onderdelen aanzienlijk verminderen.

Onderhoudsaanbevelingen

Regelmatige visuele inspectie

Controleer de vacuümbuis op:

• Scheuren
• Verharding
• Afvlakking
• Oppervlakte slijtage
• Losse verbindingen
• Abnormale buiging
• Verontreiniging

Controleer aansluitpunten

Buisuiteinden en fittingen zijn veel voorkomende inspectiegebieden omdat herhaaldelijk onderhoud slijtage rond verbindingsposities kan veroorzaken.

Vermijd scherpe bochten

Een onjuiste plaatsing van de slangen kan de luchtstroom beperken of voortijdige mechanische vermoeidheid veroorzaken.

Houd het vacuümcircuit schoon

Stof, olie of verontreiniging die het pneumatische traject binnendringt, kan de vacuümprestaties beïnvloeden.

Vervang beschadigde buizen onmiddellijk

Als lekkage of fysieke achteruitgang wordt bevestigd, verdient vervanging doorgaans de voorkeur boven tijdelijke reparatie.

Referentie voor probleemoplossing

Ga er niet van uit dat elk oppakprobleem wordt veroorzaakt door de vacuümbuis. Nauwkeurige probleemoplossing moet het volledige pneumatische systeem van de kop bestrijken.

Voorraadplanning van reserveonderdelen

Voor fabrieken die Panasonic SMT-apparatuur gebruiken, kan het beschikbaar houden van veelgebruikte pneumatische kopcomponenten de onderhoudsvertragingen helpen verminderen.

Kleine pneumatische componenten kunnen nuttige items zijn om in de onderhoudsinventaris te bewaren, omdat vervanging anders kan worden uitgesteld tijdens het wachten op een specifiek onderdeel.

Productinspectie vóór verzending

Typische inspectiepunten voor KXF0DS4AA00 kunnen zijn:

• Bevestiging van onderdeelnummer
• Bevestiging van lengte
• Uiterlijk inspectie
• Conditie van het buisoppervlak
• Toestand einde verbinding
• Hoeveelheidsverificatie
• Verpakkingsinspectie

Wanneer u meerdere Panasonic-hoofdonderdelen samen bestelt, kan een duidelijke etikettering met onderdeelnummer de ontvangst in het magazijn en het onderhoudsbeheer helpen vereenvoudigen.

Veelgestelde vragen

Vraag 1: Waar wordt Panasonic KXF0DS4AA00 voor gebruikt?

KXF0DS4AA00 is eenVacuümbuis met een diameter van 120 mmgebruikt in compatibele Panasonic CM402- en NPM-plaatsingstoepassingen met 3 koppen. Het brengt de vacuümdruk over binnen het pneumatische circuit van de plaatsingskop om het oppakken van componenten te ondersteunen.

Vraag 2: Is KXF0DS4AA00 een plaatsingsmondstuk?

Nee. KXF0DS4AA00 is eenhoofd vacuümbuis, geen mondstuk. Het behoort tot het vacuüm/pneumatische systeem in de plaatsingskopconstructie.

Vraag 3: Waarom moet een beschadigde vacuümbuis worden vervangen?

Scheuren, verharding, vervorming of losse verbindingen kunnen vacuümlekkage of een beperkte luchtstroom veroorzaken. Dit kan bijdragen aan een zwakke of onstabiele opname van componenten tijdens de productie.

Vraag 4: Hoe kan ik bevestigen of KXF0DS4AA00 op mijn machine past?

Bevestig deKXF0DS4AA00 onderdeelnummer, 120 mm specificatie, machinemodel en 3-kops configuratie. Het verstrekken van een duidelijke foto van de originele buis en het installatiegebied kan helpen bij de verificatie.

Vraag 5: Kan deze vacuümbuis worden besteld met andere Panasonic-hoofdonderdelen?

Ja. KXF0DS4AA00 kan samen met andere pneumatische en mechanische reserveonderdelen voor de plaatsingskop worden geleverd. Stuur uw volledige lijst met onderdeelnummers, machinemodellen, aantallen en referentiefoto's voor controle en offerte.

Neem contact met ons op

BehoeftePanasonic KXF0DS4AA00 120 mm kopvacuümbuisvoor CM402 of NPM 3-kops onderhoud?

Stuur ons uwonderdeelnummer, machinemodel, kopconfiguratie, vereiste hoeveelheid en referentiefotovoor nauwkeurige productcontrole.

Wij ondersteunen vervangingsvereisten, gepland onderhoud, SMT-kopreparatieprojecten en de aankoop van bulkreserveonderdelen.

Neem contact met ons op voor prijs, voorraadbeschikbaarheid, levertijd en offerte voor KXF0DS4AA00 en gerelateerde Panasonic SMT-machineonderdelen.
