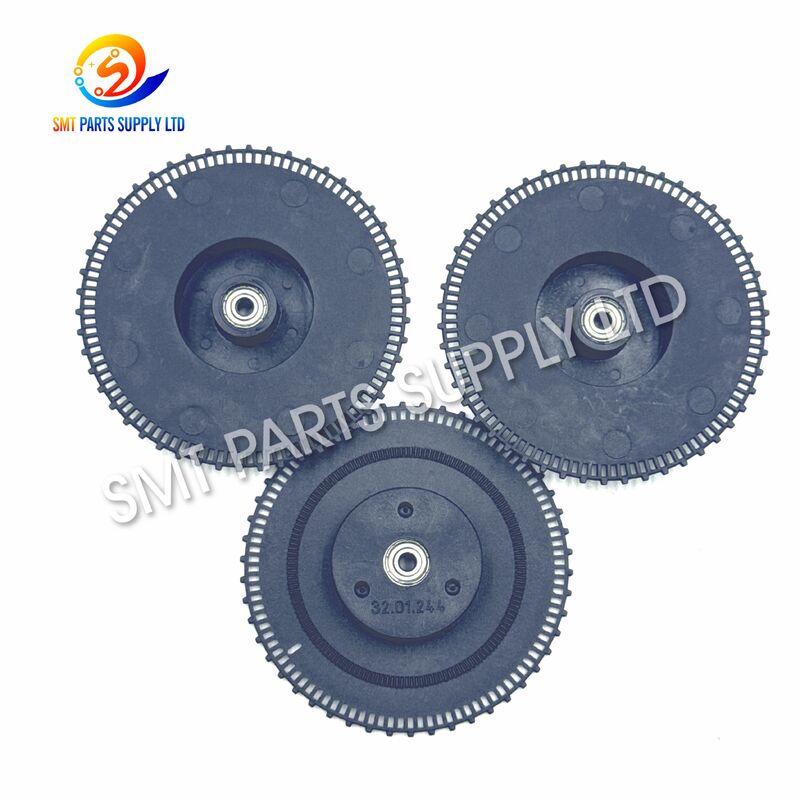

4022 516 12300/402251612300 Kettingwiel voor Assembleon ITF2-feeders

Het 4022 516 12300 tandwiel, ook aangeduid als 402251612300, is een mechanisch feederonderdeel dat is ontworpen voor het tape-doorvoermechanisme van compatibele Assembleon ITF2 SMT-feeders. Tijdens de werking van de feeder grijpen de tanden van het wiel in de regelmatig geplaatste perforatiegaten van de dragerband en zetten de aandrijfbeweging van de feeder om in een gecontroleerde tape-indexering. Door deze gecontroleerde beweging schuift elk componentenvakje door naar de geprogrammeerde oppikpositie.

Omdat het tandwiel gedurende de SMT-productie voortdurend in werking is, kunnen tandslijtage, vervuiling, vervorming of mechanische scheefstand uiteindelijk de tape-doorvoer beïnvloeden. Het vervangen van een bewezen versleten tandwiel kan helpen om een soepelere tapebeweging te herstellen zonder de complete feeder te hoeven vervangen.

Dit onderdeel is geschikt voor SMT-fabrieken, feeder-reparatiewerkplaatsen, onderhoudsafdelingen, revisiebedrijven en distributeurs van reserveonderdelen die ITF2-feedersystemen onderhouden. Voor een correcte bestelling dienen klanten het volgende door te geven: 4022 516 12300 / 402251612300, feederbreedte, aantal en identificatiegegevens van de feeder.

Een tandwiel is een actief mechanisch onderdeel en geen passief feederaccessoire. De tanden grijpen herhaaldelijk in de indexeergaten van de dragerband telkens wanneer de feeder de tape doorvoert.

Langdurige productie kan daarom leiden tot geleidelijke slijtage.

Veelvoorkomende oorzaken zijn onder meer:

Een feeder die aan inspectie toe is, kan het volgende vertonen:

• Onregelmatige doorvoer van de dragerband
• Slippende tape tijdens het indexeren
• Beschadigde perforatiegaten in de tape
• Herhaalde variatie in de toevoerpositie
• Instabiele componentaanbieding
• Ongewone weerstand tijdens de tapebeweging
• Periodieke feederfouten
• Zichtbare schade aan de tanden van het wiel
• Overmatige slijtage rond het indexeermechanisme

Deze symptomen betekenen niet automatisch dat het tandwiel defect is. Het complete feedermechanisme moet worden gecontroleerd, aangezien motoren, assen, sensoren, geleiders, controllers en tape-laadcondities vergelijkbare problemen kunnen veroorzaken.

Wanneer bij inspectie blijkt dat het bestaande tandwiel versleten of beschadigde indexeeroppervlakken heeft, kan vervanging door het juiste 4022 516 12300 / 402251612300 onderdeel de mechanische koppeling tussen de feederaandrijving en de dragerband herstellen.

Een aanbevolen onderhoudsvolgorde is:

Controleer of de tape correct is ingevoerd en of de perforatiegaten niet beschadigd zijn.

Let op:

• Afgeronde tanden
• Afgebroken tanden
• Ongelijkmatige tandslijtage
• Vervuiling
• Mechanische vervorming
• Overmatige speling
• Onjuiste uitlijning

Het tandwiel werkt als onderdeel van een systeem. Inspecteer de bijbehorende onderdelen:

• Hoofdas
• Feedermotor
• Tandwielsensor
• Tapegeleider
• Tape-afdekking
• Aandrijfmechanisme
• Controller
• Mechanische montagepunten

Installeer het juiste vervangende onderdeel volgens de geldende feeder-onderhoudsprocedures.

Voer meerdere indexeercycli uit voordat u de feeder weer in productie neemt.

Controleer of de dragerbandvakjes consistent worden doorgevoerd en de componenten de verwachte oppikpositie bereiken.

Deze gerichte onderhoudsaanpak helpt onnodige vervanging van de complete feeder te voorkomen wanneer het probleem beperkt blijft tot het indexeermechanisme.

ITF2-feeders zijn verkrijgbaar in configuraties voor verschillende tapebreedtes. Het identificeren van de juiste feederversie is handig bij het vaststellen van de benodigde reserveonderdelen.

Compatibiliteitsopmerking: De tabel toont uitvoeringen binnen de ITF2-feederfamilie. De exacte toepasbaarheid van onderdeelnummer 4022 516 12300 dient vóór bestelling te worden gecontroleerd aan de hand van de feederconfiguratie en het bestaande onderdeel.

Bij het diagnosticeren van een indexeerprobleem moeten mogelijk meerdere gerelateerde feederonderdelen worden geïnspecteerd.

Deze tabel is met name nuttig voor feederreparatiewerkplaatsen, aangezien een indexeerfout betrekking kan hebben op meer dan één mechanisch of elektrisch onderdeel.

Het tandwiel is geschikt voor het onderhoud van compatibele ITF2-tapetoeveersystemen die worden gebruikt in geautomatiseerde printplaat-assemblagelijnen.

Een correct werkend tape-doorvoermechanisme draagt bij aan:

• Voorspelbare verplaatsing van de dragerband
• Consistente aanbieding van componenten
• Stabiele feedercycli
• Betrouwbare voorbereiding op het oppikken

Gespecialiseerde feederreparatiebedrijven kunnen dit onderdeel gebruiken bij het reviseren van feeders met bewezen tandwielslijtage.

In plaats van het vervangen van een complete feeder, kan het repareren van het specifieke versleten mechanisme de onderhoudskosten verlagen.

Fabrieken die veel feeders gebruiken, houden slijtagegevoelige mechanische onderdelen vaak op voorraad.

Een tandwiel kan op voorraad worden gehouden naast:

• Tapegeleiders
• Motoren
• Sensoren
• Assen
• Controllers
• Afdekkingen
• Aandrijfonderdelen

Dit stelt onderhoudsteams in staat om snel te reageren wanneer feederslijtage wordt vastgesteld.

Gebruikte feeders vereisen vaak een inspectie voordat ze weer in productie worden genomen.

Het tandwielmechanisme moet worden gecontroleerd op slijtage, vervuiling, beschadigde tanden en rotatiestabiliteit.

Indien nodig kan het vervangen van versleten tandwielcomponenten deel uitmaken van het revisieproces.

Het onderdeel kan worden toegepast bij feederonderhoud in de:

De componenthaspel wordt in de feeder geladen en de dragerband wordt door het juiste tapepad geleid.

De tanden van het tandwiel lijnen uit met de perforatiegaten van de dragerband.

Het tandwiel zorgt voor een vormsluitende mechanische koppeling met de tape.

Dit is belangrijk omdat de feeder de tape over een nauwkeurig gecontroleerde afstand moet doorvoeren in plaats van uitsluitend op wrijving te vertrouwen.

Wanneer de feeder een doorvoercommando ontvangt, zorgt het aandrijfmechanisme ervoor dat het tandwielsysteem gaat draaien.

Het draaiende tandwiel trekt of voert de tape door het feederpad.

Het componentenvakje beweegt hierdoor naar het oppikgebied.

Zodra het indexeren is voltooid, is het volgende elektronische component gepositioneerd om door de bestukkingsmachine te worden opgepikt.

Het proces herhaalt zich continu tijdens de productie:

Aandrijfcommando → Tandwielrotatie → Tape-indexering → Componentaanbieding → Oppikken

Omdat er tijdens de productie duizenden indexeercycli plaatsvinden, is mechanische consistentie van groot belang.

Het tandwiel plaatst niet rechtstreeks de elektronische componenten. De kernfunctie is het regelen van de doorvoer van de dragerband binnenin de feeder, wat indirect zorgt voor een reproduceerbare componentaanbieding op de oppikpositie.

Controleer op:

4022 516 12300

of de aaneengesloten notatie:

402251612300

Deze formaten verwijzen naar dezelfde productidentificatie.

Controleer of uw unit behoort tot de ITF2-feederfamilie.

Onderdelen van andere feedergeneraties lijken mogelijk vergelijkbaar, maar zijn niet per definitie uitwisselbaar.

Geef aan of de feeder geschikt is voor:

• 8 mm
• 12 mm
• 16 mm
• 24 mm
• 32 mm
• 44 mm
• 56 mm

Dit helpt leveranciers om de volledige feederconfiguratie te verifiëren.

Een duidelijke foto van het typeplaatje/identificatielabel van de feeder wordt aanbevolen.

Dit kan helpen bij het controleren van:

• Feederserie
• Feederbreedte
• Onderdeelreferentie
• Revisie
• Configuratie

Voor maximale zekerheid levert u foto's aan van:

• Voorzijde
• Achterzijde
• Tandprofiel
• Asmontagegedeelte
• Gemonteerde positie

Vervang het tandwiel niet uitsluitend omdat de feeder een indexeerfout aangeeft.

Controleer eerst het complete tape-doorvoersysteem.

De duidelijke referenties 4022 516 12300 en 402251612300 maken inkoop en voorraadbeheer eenvoudig.

Geschikt voor het herstellen van het indexeermechanisme zonder automatisch een complete ITF2-feeder te hoeven vervangen.

Nuttig voor feederreparatiewerkplaatsen, onderhoudsteams voor SMT-productie en reserveonderdelenvoorraden.

Een correcte tandwielingrijping helpt bij het handhaven van een gecontroleerde doorvoer van de dragerband naar de oppikpositie.

Kopers kunnen voorafgaand aan verzending het onderdeelnummer, de feederbreedte, het aantal en foto's doorgeven ter controle van de compatibiliteit.

Typische inspectieprocedures kunnen het volgende omvatten:

1. Visuele inspectie van het product
2. Controle van de staat van de tanden
3. Verificatie van het onderdeelnummer
4. Maatcontrole waar van toepassing
5. Controle van het aantal
6. Inspectie van de beschermende verpakking

Voor klanten die een bestaand tandwiel vervangen, wordt aanbevolen om vóór orderbevestiging foto's van het gedemonteerde onderdeel mee te sturen.

Het tandwiel grijpt in de perforatiegaten van de dragerband en zet de aandrijfbeweging van de feeder om in een gecontroleerde tape-doorvoer. Hierdoor schuift het volgende componentenvakje door naar de oppikpositie van de bestukkingsmachine.

Ja. 402251612300 is de compacte numerieke notatie, terwijl 4022 516 12300 de notatie met spaties is die gebruikelijk is in referenties voor feeder-reserveonderdelen.

Nee. Deze vermelding betreft uitsluitend het losse tandwiel. Een complete feeder bevat motoren, sensoren, controllers, tapegeleiders, afdekkingen en andere mechanische samenstellingen.

Geef het onderdeelnummer, de ITF2-feederbreedte, het identificatielabel van de feeder, het gewenste aantal en bij voorkeur foto's van het bestaande tandwiel door. Met deze gegevens kan de configuratie nauwkeuriger worden gecontroleerd.

Vervanging moet worden overwogen wanneer bij inspectie beschadigde of overmatig versleten tanden, een abnormale rotatie, een slechte ingrijping in de dragerband of indexeerinstabiliteit die direct verband houdt met het tandwielmechanisme worden vastgesteld.

Op zoek naar 4022 516 12300 / 402251612300 ITF2-feeder tandwielen of andere onderdelen voor feederonderhoud?

Geef het volgende door:

• Onderdeelnummer
• Feedermodel
• Feederbreedte
• Gewenst aantal
• Foto's van het bestaande onderdeel
• Foto van het feederlabel
• Afleveradres
• Andere benodigde reserveonderdelen

Wij kunnen u helpen met onderdeelidentificatie, compatibiliteitscontrole, controle van de actuele voorraad, gecombineerde offertes voor feederonderdelen en het regelen van internationale verzending.

Stuur uw feedergegevens en het gewenste aantal voor een gedetailleerde offerte.
