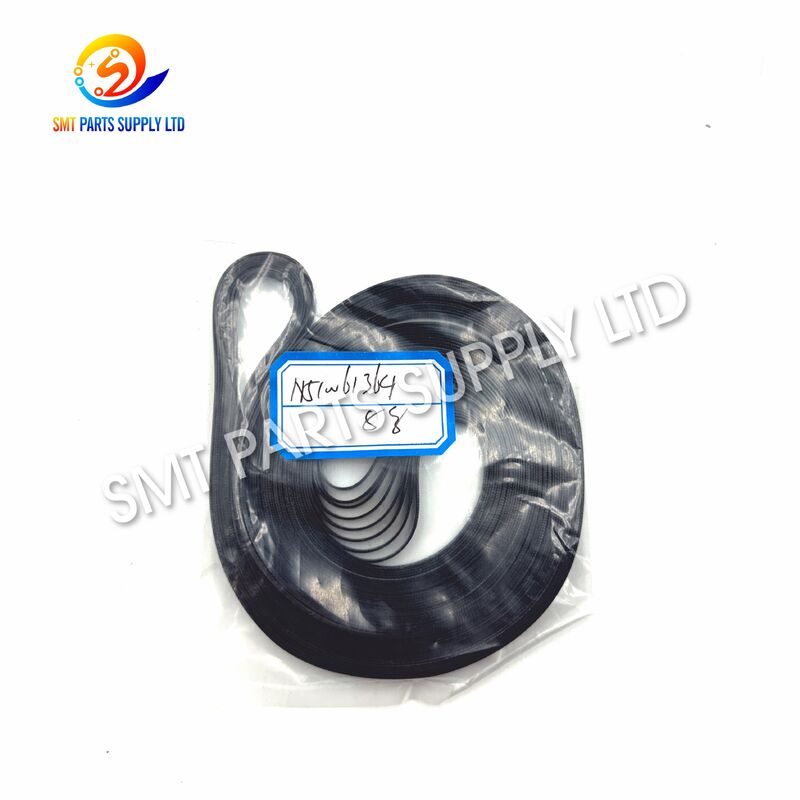

Panasonic N510061364AA 1282,5 × 5,5 × 0,65 mm NPM-W compatibele SMT transportband voor PCB-transport

Het Panasonic N510061364AA transportband is een machinespecifiek platte band die wordt gebruikt in het PCB-transportsysteem van NPM-W pick-and-place-apparatuur. Met een nominale specificatie van 1282,5 × 5,5 × 0,65 mm is het ontworpen om printplaten soepel door de productiemachine te verplaatsen, terwijl een stabiele sporing en gecontroleerde overdracht behouden blijven.

Een goed functionerend transportband is essentieel voor betrouwbare PCB-belading, positionering, overdracht en ontlading. Bandverslijting, oppervlaktevervuiling, onjuiste spanning of dimensionale mismatch kunnen leiden tot instabiele bordbewegingen en geautomatiseerde productie onderbreken.

Deze vervangende band is geschikt voor preventief onderhoud, restauratie van transportbanden, noodreparaties en voorraad van reserveonderdelen. Kopers dienen het onderdeelnummer, het machinmodel, de bandafmetingen, de installatiepositie en de benodigde hoeveelheid te bevestigen voordat ze een bestelling plaatsen. Foto's van de bestaande band of het machine-etiket worden aanbevolen voor nauwkeurige matching.

SMT-transportbanden werken continu tijdens de productie. Ze worden herhaaldelijk blootgesteld aan rolldruk, geleidingscontact, machinevibraties, stof, fluxresten, temperatuurveranderingen en lange bedrijfscycli. Na verloop van tijd kunnen deze omstandigheden de staat van het bandoppervlak, de flexibiliteit, de spooraccuratesse en de dimensionale stabiliteit beïnvloeden.

Zelfs als de band visueel compleet blijft, kan de prestatie afnemen. Een uitgerekte of gepolijste band kan onder belasting slippen. Een beschadigde bandrand kan naar de transportgeleider bewegen. Oppervlaktevervuiling kan de wrijving verminderen en een instabiele PCB-overdracht veroorzaken.

Het vervangen van de band vóór volledig falen kan onverwachte productiestops verminderen en helpen bij het beschermen van nabijgelegen transportbandcomponenten.

Het N510061364AA transportband biedt een praktische vervangingsoplossing voor het herstellen van de PCB-transportfunctie van compatibele NPM-W-apparatuur. Correcte bandselectie helpt het transportsysteem om borden met een stabiele snelheid te verplaatsen, terwijl slippen, trillingen en spoorafwijkingen worden verminderd.

De band mag alleen worden geïnstalleerd nadat het machinmodel en de transportpositie zijn bevestigd. Een onderhoudstechnicus moet ook de rollen, lagers, spanningsmechanisme, geleiders, sensoren en omliggende transportcomponenten inspecteren. Het installeren van een nieuwe band zonder de oorspronkelijke oorzaak van slijtage te corrigeren, kan de levensduur van de vervanging verkorten.

• Onregelmatig PCB-transport door de plaatsingsmachine.
• Verminderde bandtractie veroorzaakt door oppervlakteslijtage.
• Bandscheuren, randbeschadiging, uitrekken of vervorming.
• Frequent aanpassen van de transportband tijdens productie.
• Instabiele overdracht tussen verbonden SMT-machines.
• Productiestops veroorzaakt door een verslechterde transportband.
• Verhoogde onderhoudsvereisten aan een verouderd transportsysteem.
• Noodvervanging na onverwachte bandschade.
• Voorbereiding van kritieke reserveonderdelenvoorraad.
• Gepland onderhoud van een NPM-W productielijn.

Het juiste onderdeelnummer is de eerste passende voorwaarde, maar het mag niet de enige voorwaarde zijn. Bandafmetingen, machinegeneratie, transportpositie, eerdere onderhoudshistorie en configuratieverschillen moeten ook worden gecontroleerd.

Voor de meest betrouwbare orderbevestiging, verstrek:

Controleer voordat u koopt of alle belangrijke identificatiepunten overeenkomen met het vereiste onderdeel:

Een volledige aanvraag kan als volgt worden geschreven:

Wij hebben N510061364AA platte transportbanden nodig voor een NPM-W pick-and-place machine. De vereiste nominale afmeting is 1282,5 × 5,5 × 0,65 mm. Gelieve beschikbaarheid, conditie, hoeveelheid, levertijd, verpakking en verzendkosten te bevestigen.

De N510061364AA band wordt gebruikt in het PCB-transportsysteem van NPM-W pick-and-place machines. Het doel is om gecontroleerde bordbeweging door de machine te ondersteunen tijdens geautomatiseerde SMT-productie.

De band kan worden geïnstalleerd als onderdeel van het bordlaad-, interne overdrachts- of ontladingsmechanisme, afhankelijk van de machineconfiguratie. De exacte installatielocatie moet worden geverifieerd aan de hand van het verwijderde onderdeel en de machine-documentatie.

• Vervanging van een band met zichtbare scheuren of versleten randen.
• Corrigeren van herhaaldelijk band slippen tijdens PCB-overdracht.
• Voorbereiden van de machine voor een grote productieorder.
• Opknappen van een gebruikte NPM-W machine.
• Herstellen van een stilstaande machine voordat deze weer in productie wordt genomen.
• Samenstellen van een reserveonderdelenset voor kritieke SMT-lijnen.
• Vervangen van banden tijdens jaarlijks onderhoud.
• Onderzoeken van herhaalde transportalarmen voor borden.
• Verbeteren van de transportstabiliteit na langdurige werking.
• Repareren van schade veroorzaakt door een vastgelopen of verkeerd uitgelijnde PCB.

De transportband loopt rond de transportrollen of poelies van de machine. Een aandrijfmechanisme roteert het transportsysteem, en wrijving tussen de band en de PCB-rand of het ondersteunende transportoppervlak verplaatst het bord door de machine.

Tijdens normale werking moet de transportband een geschikte spanning, uitlijning, snelheid en oppervlaktecontact behouden. Sensoren detecteren de PCB wanneer deze binnenkomt of een gespecificeerde positie bereikt. De machine regelt vervolgens de bordbeweging volgens de plaatsingsvolgorde.

Een correct geïnstalleerde band ondersteunt voorspelbare PCB-aankomst op de vereiste verwerkingspositie. Als de band slipt of onregelmatig beweegt, bereikt de PCB de sensor of stop-positie mogelijk niet op het verwachte tijdstip.

De band vereist een geschikte spanning om beweging over te brengen zonder te slippen. Te lage spanning kan instabiele overdracht veroorzaken. Te hoge spanning kan onnodige belasting op rollen, lagers en aandrijfcomponenten leggen.

De band moet centraal en consistent lopen. Herhaaldelijke beweging naar één kant kan duiden op ongelijke spanning, rolverkeerde uitlijning, geleidingscontact of dimensionale mismatch.

Het bandoppervlak moet geschikte grip bieden voor stabiele PCB-beweging. Olie, stof, polijsten of chemische vervuiling kan de effectieve tractie verminderen.

Een nieuwe band kan beschadigde, vastgelopen of verkeerd uitgelijnde rollen niet compenseren. Rollen moeten soepel draaien en vrij van vervuiling blijven.

De prestaties van het PCB-transport zijn gekoppeld aan machinesensoren. Een slippende band kan ervoor zorgen dat de PCB de sensorpositie niet op het juiste moment bereikt, waardoor een transportalarm ontstaat, zelfs als de sensor zelf operationeel blijft.

Een klein verschil in breedte, dikte of lengte kan de installatie en de werkspanning beïnvloeden. Daarom moet de nominale maat van 1282,5 × 5,5 × 0,65 mm zorgvuldig worden bevestigd.

De gevraagde vervanging moet overeenkomen met N510061364AA. Vermijd het kiezen van een band alleen omdat deze er vergelijkbaar uitziet. Veel SMT-transportbanden hebben vergelijkbare breedtes en uiterlijk, maar verschillen in lengte, dikte, oppervlakteconstructie en machinepositie.

Verifieer dat de apparatuur een NPM-W model is en noteer de volledige machine-identificatiegegevens. Machineconfiguraties kunnen verschillen afhankelijk van de productiesetting, geïnstalleerde opties, revisie en transportbandarrangement.

De geleverde nominale maat is:

Bevestig de bestelling niet alleen op basis van de breedte. Een 5,5 mm band met de verkeerde lengte of dikte kan mogelijk niet correct worden geïnstalleerd of functioneren.

Verstrek een duidelijke afbeelding die laat zien waar de band is geïnstalleerd. Sommige machines bevatten meerdere transportbanden voor verschillende posities of transportsecties. De positiefoto helpt onderscheid te maken tussen visueel vergelijkbare producten.

Verwijder en inspecteer indien mogelijk de bestaande band. Noteer:

• Algemeen uiterlijk.
• Gedrukt of gelabeld onderdeelnummer.
• Breedte.
• Dikte.
• Circa omtrek of nominale lengte.
• Oppervlaktepatroon.
• Randconstructie.
• Naadconditie, indien van toepassing.
• Bandkleur.
• Installatierichting, indien relevant.

Inspecteer de volgende componenten voordat u bestelt:

Geef aan of uw inkoopvereiste gebaseerd is op levering door de fabrikant, vervangende levering of een andere goedgekeurde conditie. De exacte conditie, verpakking, inspectiebereik, garantievoorwaarden en leveringsschema moeten in de offerte worden bevestigd.

Voor een kritieke productiemachine kan het bestellen van slechts één band de productielijn zonder een onmiddellijke reserve achterlaten na de volgende onderhoudscyclus. Houd rekening met het aantal machines, de frequentie van bandvervanging, de doorlooptijd van de leverancier en de productiekritiek bij het bepalen van de hoeveelheid.

Geef aan of de bestelling is:

• Een noodreparatie van de machine.
• Een geplande onderhoudsaankoop.
• Een aanvulling van de reservevoorraad.
• Een voorbereiding van een nieuwe productielijn.
• Een project voor het opknappen van machines.

Deze informatie helpt bij het bepalen van de meest geschikte verzendregeling.

Voor snellere bevestiging, stuur het onderdeelnummer, afmetingen, machinmodel, hoeveelheid, foto's, bestemming en vereiste leverdatum in de eerste aanvraag.

1. Stop de machine volgens de veiligheidsprocedure van de fabriek.
2. Koppel of isoleer energiebronnen indien nodig.
3. Noteer de oorspronkelijke bandgeleiding.
4. Fotografeer de bestaande installatie.
5. Controleer de rollen en geleiders op schade.
6. Verwijder stof, residu en losse deeltjes.
7. Vergelijk de vervangende band met de verwijderde band.
8. Bevestig dat de band niet gedraaid is.
9. Controleer of de rollen vrij draaien.
10. Verifieer dat de vervangingsafmetingen correct zijn.

• Installeer de band volgens de oorspronkelijke geleiding.
• Gebruik geen scherpe gereedschappen direct tegen de band.
• Forceer de band niet over beschadigde rolranden.
• Houd het bandoppervlak schoon.
• Pas de spanning geleidelijk aan.
• Controleer of beide zijden zijn uitgelijnd.
• Draai de transportband handmatig waar toegestaan.
• Bevestig dat de band niet tegen nabijgelegen onderdelen schuurt.
• Vermijd overmatig uitrekken tijdens installatie.
• Volg de onderhoudsprocedure van de machine.

Controleer de band regelmatig op:

• Scheuren.
• Oppervlaktepolijsting.
• Randverslijting.
• Uitrekken.
• Ongelijke sporing.
• Opbouw van residu.
• Verlies van flexibiliteit.
• Contact tussen band en geleider.
• Abnormale trillingen.
• Intermitterend slippen.

Gebruik een reinigingsmethode die geschikt is voor de band en de machineomgeving. Vermijd agressieve chemicaliën, tenzij hun compatibiliteit is bevestigd. Breng reinigingsmateriaal aan op een doek in plaats van het transportbandgebied direct te overspoelen.

Compenseer ernstige bandverslijting niet door de spanning voortdurend te verhogen. Overmatige spanning kan extra belasting veroorzaken op rollen, lagers en het aandrijfsysteem. Als de band herhaaldelijk spanning verliest, inspecteer deze dan op verlenging en controleer het spanningsmechanisme.

Elke band moet vóór verzending worden gecontroleerd volgens de bevestigde bestelvereisten.

Na ontvangst van de zending:

1. Controleer de verpakking op transportschade.
2. Bevestig de geleverde hoeveelheid.
3. Vergelijk het etiket met de inkooporder.
4. Inspecteer het bandoppervlak en de randen.
5. Verifieer de afmetingen.
6. Vergelijk de band met het verwijderde onderdeel.
7. Bewaar het plat of in geschikte beschermende verpakking.
8. Vermijd scherpe buigingen, zware druk, hitte en blootstelling aan chemicaliën.
9. Houd het product geïdentificeerd tot installatie.
10. Meld eventuele discrepanties vóór installatie.

De band moet tijdens verzending worden beschermd tegen stof, vocht, vervorming, scherpe voorwerpen en overmatige compressie.

• Machinespecifiek onderdeelnummer voor efficiënte inkoopidentificatie.
• Nominale 1282,5 × 5,5 × 0,65 mm dimensionale referentie.
• Bedoeld voor het PCB-transportsysteem van NPM-W apparatuur.
• Geschikt voor preventief onderhoud en noodvervanging.
• Helpt bij het herstellen van soepele en stabiele PCB-beweging.
• Gemakkelijk op te nemen in kritieke reserveonderdelenvoorraad.
• Ondersteunt machine-opknapbeurten en reparatie van transportsystemen.
• Beschikbaar voor internationale SMT-onderhoudsvereisten.
• Orderverificatie ondersteund door machine- en productfoto's.
• Professionele aanvraagafhandeling voor industriële klanten.

De N510061364AA platte transportband is bedoeld voor het PCB-transportsysteem van NPM-W pick-and-place apparatuur. Omdat transportbandconfiguraties kunnen variëren, dienen kopers het volledige machinmodel, de bandpositie, de afmetingen en foto's van het bestaande onderdeel te bevestigen voordat ze bestellen.

De geleverde nominale specificatie is 1282,5 mm lengte, 5,5 mm breedte en 0,65 mm dikte. De verwijderde band en de machine-documentatie moeten worden gecontroleerd, omdat een vergelijkbaar uiterlijk niet dezelfde lengte of installatiepositie garandeert.

Stuur het onderdeelnummer, het machinmodel, een foto van het machine-typeplaatje, foto's van de bestaande band, een foto van de installatiepositie, de gemeten afmetingen en de vereiste hoeveelheid. Het matchen van het onderdeelnummer, de maat, het machinmodel en de fysieke installatiepositie biedt de meest betrouwbare bevestiging.

Veelvoorkomende symptomen zijn PCB-slippen, inconsistente overdrachtssnelheid, slijtage van de bandrand, scheuren, herhaaldelijke spoorcorrectie, abnormaal transportbandgeluid, transportalarmen en zichtbare oppervlaktepolijsting. Rollen, geleiders, sensoren, lagers en spanningscomponenten moeten ook worden geïnspecteerd.

Gelieve N510061364AA op te geven als het vereiste onderdeelnummer, het NPM-W machinmodel, 1282,5 × 5,5 × 0,65 mm afmetingen, de vereiste hoeveelheid, de vereiste leveringsconditie, de leveringsbestemming, de voorkeursverzending methode en de verwachte leverdatum.

Voor prijs, beschikbaarheid, conditie, inspectiedetails, verpakking, levertijd of technische matching, stuur uw aanvraag met de volgende informatie:

• Onderdeelnummer: N510061364AA
• Product: NPM-W Transportband
• Maat: 1282,5 × 5,5 × 0,65 mm
• Vereiste hoeveelheid
• Machine model en serienummers
• Foto's van bestaande band
• Foto van installatiepositie
• Leveringsbestemming
• Vereiste leverdatum

Stuur ons uw machinegegevens en vereiste hoeveelheid voor nauwkeurige matching en een snelle offerte.
