Machine-specifieke Transportband X Limietsensor voor MPM125 Zeefdrukker met Positiebevestiging

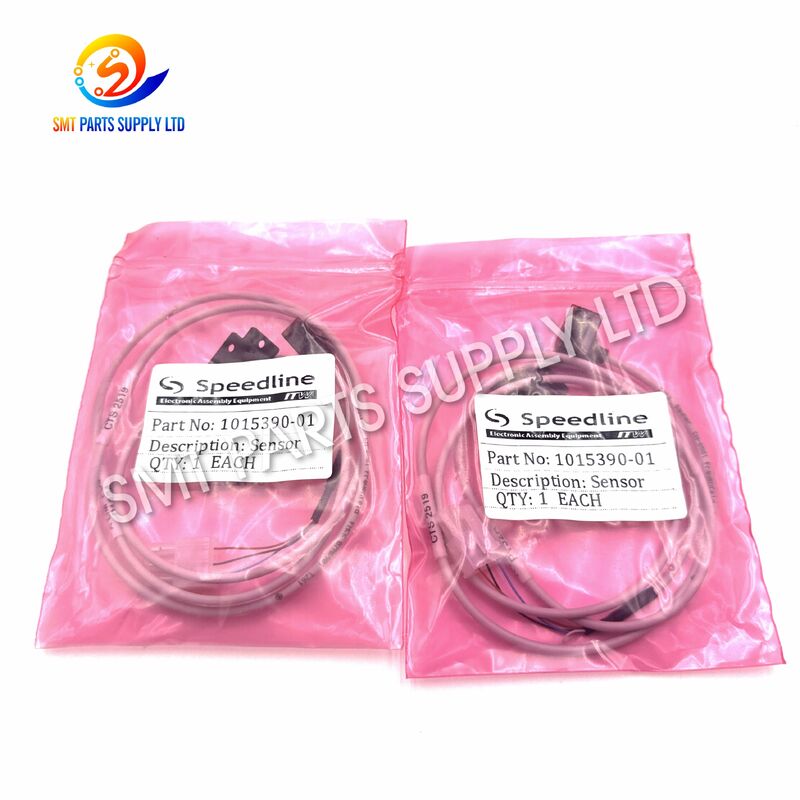

Speedline MPM 1015390-01 Conveyor X Limit Sensor voor MPM125 Printer

De Speedline MPM 1015390-01 conveyor X-grenssensor is een machine-specifiek positie-detectiecomponent ontworpen voor het conveyorbewegingssysteem van de MPM125 schermprinter.Geïnstalleerd op de aangewezen grenspositie van de X-as, geeft de sensor een elektrisch schakelsignaal wanneer het transportmechanisme zijn gedefinieerde rijgrens bereikt.stop of omkeren van de bijbehorende beweging, en een gecontroleerde bewerkingssequentie handhaven.

Een correct functionerende grenssensor is belangrijk voor een stabiel transport van het bord, betrouwbare machine-initialisatie en consistente positionering van het transportband.verontreinigd, elektrisch onstabiel of mechanisch verkeerd uitgelijnd, kan de printer positie-alarmen weergeven, de opdracht niet voltooien of de normale PCB-overdracht onderbreken.

Deelnummer 1015390-01 wordt geleverd als vervangend onderdeel voor onderhouds- en reparatietoepassingen.montageafmetingen, en machineconfiguratie vóór aankoop.

Het transportsystem verplaatst printplaten in, door en uit de drukruimte.De X-grenssensor fungeert als een positie-referentie en reisbescherming onderdeel binnen deze bewegingsreeks.

Zonder een betrouwbaar grenssignaal kan het besturingssysteem niet bepalen of het transportmechanisme de beoogde grens heeft bereikt.machinewaarschuwingen, onvolledige initialisatie, abnormaal mechanisch contact of onderbroken PCB-overdracht.

De sensor draagt bij aan verschillende belangrijke machinefuncties:

Een conveyor X-grenssensor werkt herhaaldelijk wanneer de machine initieelt, de conveyorpositie aanpast of de betreffende bewegingsreeks uitvoert.Langdurig gebruik in de productie kan het onderdeel blootstellen aan trillingen, stof, residuen van soldeerpasta, reinigingsmiddelen, kabelbewegingen en mechanische aanvallen.

Een sensorfout wordt niet altijd alleen veroorzaakt door het sensorcomponent, maar ook door de bedrading, connectoren, bevestigingsbeugels, besturingsinvoeringen en mechanische uitlijning.

Een defecte of onjuist ingestelde X-grenssensor van het transportband kan een of meer van de volgende symptomen veroorzaken:

Deze symptomen kunnen ook worden veroorzaakt door mechanische binding, beschadigde kabels, onjuiste machineparameters, losse connectoren, fouten in de invoerplaat of problemen met de transportband.Voordat onderdelen worden vervangen, moet een volledige inspectie worden uitgevoerd..

Het vervangen van een gebrekkige of onstabiele grenssensor kan een betrouwbare terugkoppeling van de positionering van het vervoerband herstellen en de machine helpen haar normale bewegingsreeks te voltooien.Het vervangende onderdeel moet overeenkomen met de oorspronkelijke sensor qua elektrische eigenschappen., fysieke afmetingen, montageoriëntatie, connectorconfiguratie en schakelgedrag.

De Speedline MPM 1015390-01 conveyor X-grenssensor is bedoeld om een praktische onderhoudsoplossing te bieden voor MPM125 schermprinters met behulp van het bijbehorende onderdeelnummer en de conveyorconfiguratie.

Elektriciteitscategorieën, uitgangstype, aanwijzing van de aansluitknop, kabellengte, sensorafstand en montageafmetingen mogen niet alleen worden gekozen op basis van het uiterlijk.Verscheidene sensoren kunnen vergelijkbare behuizingen hebben bij gebruik van verschillende werkspanningen, logische uitgangen, bedrading of verbindingsnormen.

Voor een nauwkeurige levering dient u de volgende gegevens te verstrekken:

1. Volledig onderdeelnummer vermeld op het originele onderdeel.
2. Model en serienummer van de machine.
3. Duidelijke foto's van voor, achter, aansluiting, kabel en etiket.
4. Montagepositie in de transportband.
5. Vereiste hoeveelheid.
6. Bestaande foutmelding, indien beschikbaar.

De sensor 1015390-01 wordt hoofdzakelijk gebruikt in het conveyor-positiesysteem van de gespecificeerde MPM-schermprinterconfiguratie.SMT-productiefaciliteiten, reparatiebedrijven en distributeurs van onderdelen die een vervanging van het bijbehorende geïnstalleerde onderdeel nodig hebben.

• Dienstenverleners voor de productie van elektronica.
• SMT-fabrieken.
• PCB-assemblagefabrieken.
• Onderhoudsteams voor schermprinters.
• Reparatiebedrijven voor industriële automatisering.
• Gebruikte SMT-apparatuur herbouwers.
• Internationale distributeurs van SMT-onderdelen.
• Technische dienstverleners.

De conveyor X-grenssensor werkt als onderdeel van het bewegingscontrolesysteem van de printer.of detecteerbaar voorwerp nadert de detectiepositie.

Zodra de vereiste activeringsvoorwaarde is bereikt, verandert de sensor in zijn elektrische uitgangstoestand.De machine controller leest deze toestand door middel van de overeenkomstige input circuit en bepaalt dat de transportband heeft bereikt de verwachte grens of referentie positie.

De controller kan vervolgens de bijbehorende beweging stoppen, de richting omkeren, een homing-stap voltooien of doorgaan met de volgende fase van de bewerkingssequentie.

Een grenssensor bedient niet rechtstreeks de transportmotor, maar stuurt een signaal naar het machinebesturingssysteem.motorcommando's, tijdsomstandigheden en andere veiligheidsgegevens.

Om deze reden kan een ontbrekend grenssignaal van het vervoerband afkomstig zijn uit verschillende gebieden:

• De sensor zelf.
• De sensorkabel.
• De aansluiting.
• De bedrading.
• De controller-invoerterminal.
• Het inputbord.
• Het mechanische doelwit.
• De bevestigingsbeugel.
• De machineparameter of besturingsreeks.

Een correcte selectie vereist meer dan alleen het algemene uiterlijk van het product.detectiebereiken, of bevestigingsvormen.

Voor de snelste notering en het laagste selectierisico:

Deelnummer + model van de machine + serienummer + foto's van het oorspronkelijke onderdeel + hoeveelheid + land van levering

Voorbeeld van het formaat van de aanvraag:

Verplichte onderdeel: Speedline MPM 1015390-01
Machinemodel: MPM125
Toepassing: Conveyor X grenspositie
Hoeveelheid: 2 stuks
Reeksnummer van de machine: op aanvraag
Foto's: Voorkant, etiket, aansluiting, kabel en bevestigingspositie

Voor vervanging moeten de technici een elektrisch detectieprobleem onderscheiden van een mechanisch bewegingsprobleem.

De installatie moet worden voltooid door opgeleid onderhoudspersoneel dat bekend is met SMT-schermprinters en industriële elektrische systemen.

1. Stop de machine en volg de elektrische isolatieprocedure.
2. Registreer de bestaande sensorpositie voor verwijdering.
3. Neem foto's van de kabel, de oriëntatie van de connector, de positie van de beugel en de afstand van het doel.
4. Controleer het nummer van het onderdeel en de fysieke configuratie.
5. Ontkoppel de originele sensor zonder rechtstreeks aan de kabel te trekken.
6. Verwijder de bevestigingsschroeven en houd alle afstandsborden of beugels vast.
7. Installeer de vervangende sensor in dezelfde oriëntatie.
8. Verwijder de kabel van bewegende onderdelen, scherpe randen en gebieden met hoge temperaturen.
9. Sluit de stekker goed aan en bevestig dat het vergrendelingsmechanisme is ingeschakeld.
10. Herstellen van de stroom volgens de goedgekeurde onderhoudsprocedures.
11. Controleer de sensortoestand op het machine-invoer- of diagnostisch scherm.
12. Verplaats de vervoerder langzaam in handmatige modus.
13. Bevestig dat het signaal op de juiste positie verandert.
14. Controleer of het transportband stopt voordat het een mechanische schadelijke grens bereikt.
15. Voltooi de initialisatie van de machine en voer een aantal cycli van overdracht van lege boards uit.
16. Controleer na de test opnieuw de bevestigingsschroeven en de kabelverbinding.

• Verander de connector niet zonder de pin te bevestigen.
• Installeer geen sensor die alleen op het uiterlijk van de behuizing is gebaseerd.
• Trek of buig de kabel niet scherp.
• Laat het bewegende doelwit de sensor niet raken.
• Gebruik geen buitensporige trekkracht op plastic montageplaatsen.
• Verander de activeringspositie niet zonder de oorspronkelijke instelling te registreren.
• Omzeil het grenssignaal voor normale productie niet.
• Gebruik geen ongecontroleerde spanning op de sensor.
• Gebruik geen agressieve oplosmiddelen op de sensorbehuizing of -kabel.
• Niet automatisch starten totdat de handmatige controle is voltooid.

Voordat de sensor wordt vervangen, moet het volgende worden gecontroleerd:

Na de installatie wordt gecontroleerd:

• De sensor is goed gemonteerd.
• Het doelwit nadert het juiste gebied.
• De invoertoestand verandert consequent.
• Het signaal is stabiel tijdens de beweging van de kabel.
• De transportband stopt op de beoogde plaats.
• De printer voltooit de initialisering normaal.
• De PCB-overdracht verloopt zonder abnormale onderbreking.
• Er verschijnen geen nieuwe sensoren, transportbanden of veiligheidswaarschuwingen.
• De kabel blijft vrij van alle bewegende onderdelen.
• De machine voert meerdere cycli consequent uit.

Bij regelmatige inspectie kunnen sensorproblemen worden geïdentificeerd voordat ze tot volledige stilstand van de machine leiden.

Het juiste inspectieinterval hangt af van het gebruik van de machine, de fabrieksomstandigheden, de onderhoudsnormen en de voorgaande storingshistorie.

De referentie 1015390-01 stelt onderhoudsteams in staat om te zoeken naar een gedefinieerd onderdeel van de machine in plaats van een sensor voor algemeen gebruik te selecteren zonder voldoende informatie over compatibiliteit.

Het onderdeel wordt gebruikt om de voor de transportband vastgestelde verplaatsingsgrens op de X-as te detecteren en de benodigde stand van de machine te geven.

Een betrouwbaar sensorsignaal helpt de printer bij het opstarten zijn referentiepositie te bevestigen en zich te herstellen van alarmen die verband houden met het vervoerband.

Het vervangen van een bevestigde defecte sensor kan herhaaldelijk testen van een onstabiel onderdeel voorkomen en de technici in staat stellen het bredere transportsystem te blijven controleren.

Productiefaciliteiten met MPM-apparatuur kunnen geverifieerde kritische sensoren op voorraad houden om de tijd voor noodherstel te verkorten.

Het product kan worden geciteerd voor elektronicafabrieken, apparatuurservicebedrijven en distributeurs van SMT-onderdelen die internationale verzending nodig hebben.

Elk geleverd onderdeel moet worden gecontroleerd overeenkomstig de bestelvereisten en de beschikbare testomstandigheden.

Aangezien de machineversies kunnen verschillen, blijft de uiteindelijke compatibiliteit afhankelijk van de geïnstalleerde configuratie van de klant.

De sensor moet worden verpakt om de sensorkorps, kabel en connector te beschermen tegen inslag, compressie, vocht en elektrostatische blootstelling tijdens het vervoer.

1. Visuele inspectie vóór verpakking.
2. Beschermende omhulsel rondom de sensor.
3. Kabel gerangschikt zonder strak buigen.
4. Verbinding beschermd tegen inslag en besmetting.
5. Individuele verpakking.
6. Identificatietiket met deelnummer.
7. Versterkt karton voor internationaal vervoer.
8. Aanvullende bescherming afhankelijk van de hoeveelheid en bestemming van de zending.

Beschikbare verzendmethoden kunnen internationale express, luchtvracht, geconsolideerde verzending of verzending samen met andere SMT-onderdelen zijn.

Voor een nauwkeurige offerte kunt u de volgende gegevens verzenden:

De sensor 1015390-01 detecteert de voorgeschreven verplaatsingsgrens van de transportband op de X-as en stuurt een positie-signaal naar het printerbesturingssysteem.bevestiging van de referentiepositie, machine initialisatie, en normale PCB transfer sequencing.

Nee, de compatibiliteit mag niet voor elke MPM-printer worden verondersteld. Het onderdeel is vermeld voor de gespecificeerde MPM125-conveyortoepassing, maar het serienummer van de machine, de connector, de kabel, de montage-arrangementen,en geïnstalleerd onderdeel nummer moet worden gecontroleerd voordat u bestelt.

Controleer de status van de sensorindicator of de machine-invoer tijdens het handmatig verplaatsen van de vervoerband. Controleer ook de doelstelling, connector, kabel, voeding en controller-invoer.Een sensor kan correct werken terwijl een kapotte kabel of een defecte ingangscircuit voorkomt dat de controller het signaal ontvangt.

Geef onderdeelnummer 1015390-01, machine model, serienummer, vereiste hoeveelheid, leveringsland en duidelijke foto's van de originele sensor.en installatiepositie moeten zichtbaar zijn op de foto's.

Een vergelijkbaar uiterlijk bevestigt niet de compatibiliteit. De vervanging moet overeenkomen met de vereiste spanning, het uitgangsgedrag, de toewijzing van de connectorpen, de kabelopstelling, de sensoreigenschappen,montageafmetingenEen foutieve sensor kan alarmen veroorzaken, bedrading beschadigen of onbetrouwbare transporter werking.

SMT PARTS SUPPLY LTD.leveren onderdelen voor schermprinters, onderdelen voor SMT-machines, sensoren, motoren, bedieningsplaten, transportcomponenten, voeders, sproeiers en onderhoudsartikelen voor apparatuur voor de productie van elektronica.

Voor een snelle offerte:

• Deelnummer:1015390-01
• Model van de machine:MPM125
• Originele foto's van de onderdelen
• Reeksnummer van de machine
• Vereiste hoeveelheid
• Land van levering
• Verwachte leverdatum
• Andere voor dezelfde machine benodigde onderdelen

Ons verkoopteam zal de productreferentie, beschikbaarheid, verpakkingsvereisten en verzendmogelijkheden controleren op basis van uw vraag.

Neem vandaag nog contact met ons op voor prijzen, compatibiliteitscontrole, leveringsinformatie en gecombineerde SMT reserveonderdelen.
